1. Caracterização das argilas

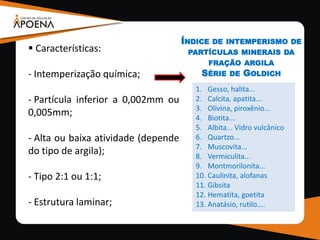

2.  Características:
- Intemperização química;
- Partícula inferior a 0,002mm ou
0,005mm;
- Alta ou baixa atividade (depende
do tipo de argila);
- Tipo 2:1 ou 1:1;
- Estrutura laminar;
1. Gesso, halita...
2. Calcita, apatita...
3. Olivina, piroxênio...
4. Biotita...
5. Albita... Vidro vulcânico
6. Quartzo...
7. Muscovita...
8. Vermiculita...
9. Montmorilonita...
10. Caulinita, alofanas
11. Gibsita
12. Hematita, goetita
13. Anatásio, rutilo....
ÍNDICE DE INTEMPERISMO DE
PARTÍCULAS MINERAIS DA
FRAÇÃO ARGILA
SÉRIE DE GOLDICH

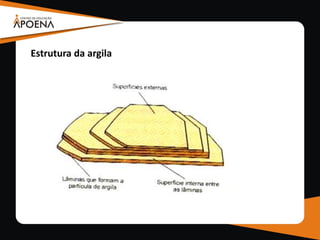

3. Estrutura da argila

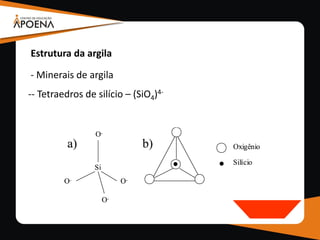

4. - Minerais de argila
-- Tetraedros de silício – (SiO4)4-
Si
O-
O- O-
O-
Oxigênio
Silício
a) b)
Si
O-
O- O-
O-
Si
O-
O- O-
O-
Oxigênio
Silício
Oxigênio
Silício
a) b)
Estrutura da argila

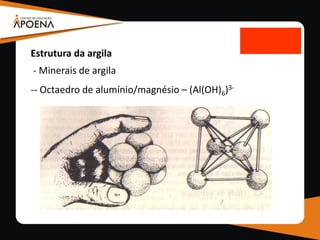

5. - Minerais de argila
-- Octaedro de alumínio/magnésio – (Al(OH)6)3-
Estrutura da argila

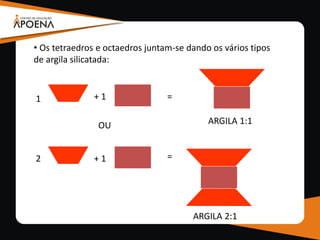

6. • Os tetraedros e octaedros juntam-se dando os vários tipos
de argila silicatada:
1 + 1
+ 12
=
=
ARGILA 1:1
ARGILA 2:1
OU

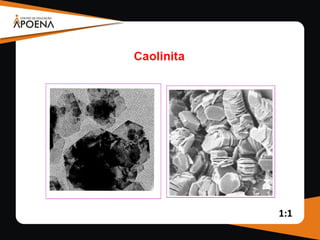

7. 1:1

8. 1:1

9. 2:1
Montmorilonita

10. 2:1
Esmectita

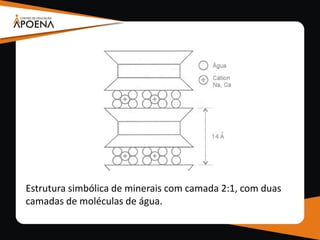

11. Estrutura simbólica de minerais com camada 2:1, com duas
camadas de moléculas de água.

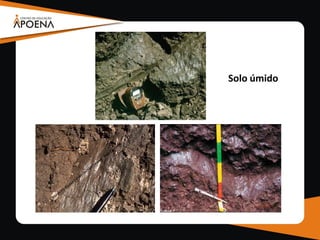

13. Solo úmido

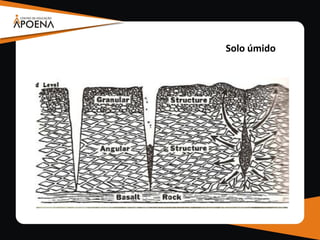

15. Solo úmido

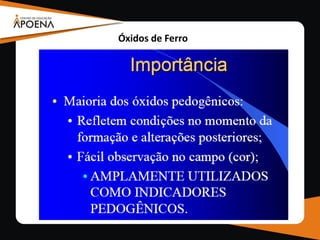

17. Óxidos de Ferro

18. Óxidos de Ferro

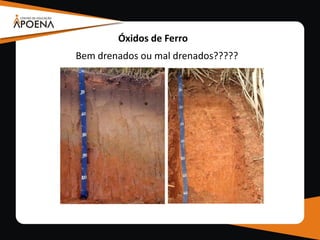

19. Óxidos de Ferro
Bem drenados ou mal drenados?????

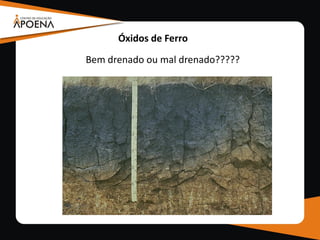

20. Óxidos de Ferro
Bem drenado ou mal drenado?????

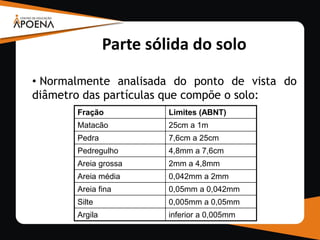

21. • Normalmente analisada do ponto de vista do
diâmetro das partículas que compõe o solo:
Parte sólida do solo
Fração Limites (ABNT)
Matacão 25cm a 1m
Pedra 7,6cm a 25cm
Pedregulho 4,8mm a 7,6cm
Areia grossa 2mm a 4,8mm
Areia média 0,042mm a 2mm
Areia fina 0,05mm a 0,042mm
Silte 0,005mm a 0,05mm
Argila inferior a 0,005mm

22. Textura dos solos

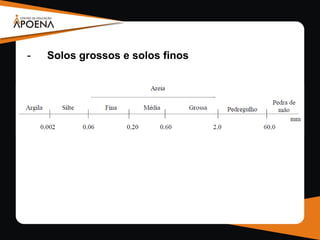

23. - Solos grossos e solos finos

24.  Identificação visual e tátil dos solos:
- Tato: Esfrega-se uma porção do solo na mão.
Areia

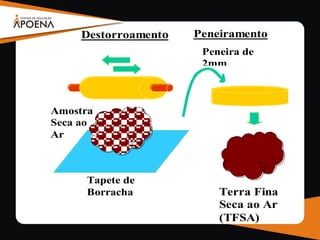

25. Tapete de
Borracha
Amostra
Seca ao
Ar
Peneira de
2mm
Destorroamento Peneiramento
Terra Fina
Seca ao Ar
(TFSA)

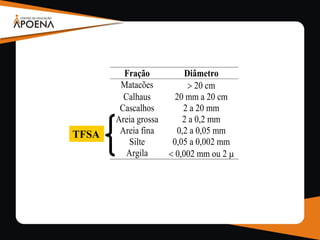

26. Fração Diâmetro
Matacões  20 cm
Calhaus 20 mm a 20 cm
Cascalhos 2 a 20 mm
Areia grossa 2 a 0,2 mm
Areia fina 0,2 a 0,05 mm
Silte 0,05 a 0,002 mm
Argila  0,002 mm ou 2 
TFSA

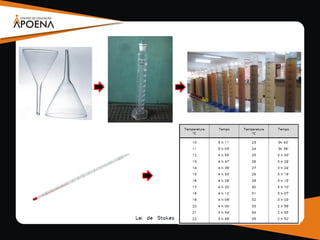

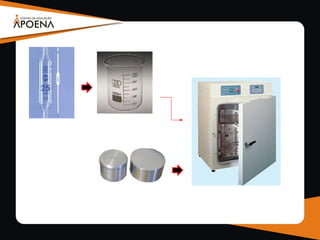

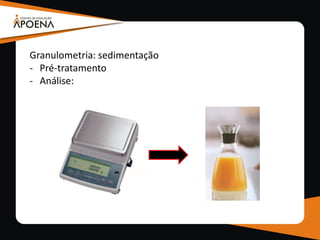

27. Granulometria: sedimentação
- Pré-tratamento
- Análise:

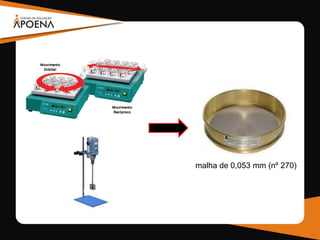

28. malha de 0,053 mm (nº 270)

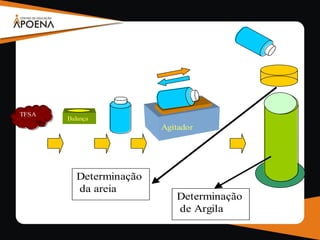

30. TFSA
Balança
Agitador
Determinação
da areia
Determinação
de Argila

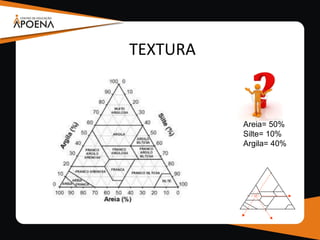

33. TEXTURA
Areia= 50%
Silte= 10%
Argila= 40%

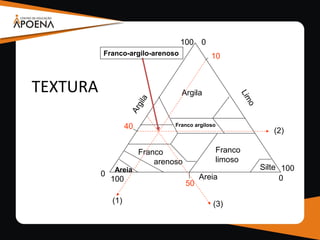

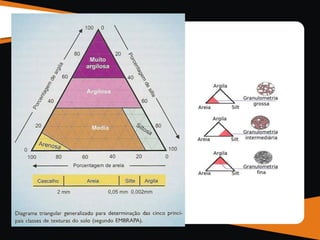

34. TEXTURA
0
100 0
100
0100 Areia
Argila
Franco
arenoso
Franco
limoso
Franco argiloso
SilteAreia
10
40
50
(1)
(2)
(3)
Franco-argilo-arenoso

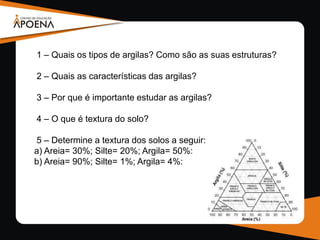

35. Exercícios

36. 1 – Quais os tipos de argilas? Como são as suas estruturas?
2 – Quais as características das argilas?
3 – Por que é importante estudar as argilas?
4 – O que é textura do solo?
5 – Determine a textura dos solos a seguir:
a) Areia= 30%; Silte= 20%; Argila= 50%:
b) Areia= 90%; Silte= 1%; Argila= 4%:
