Este documento apresenta os tópicos da Aula 05 de um curso de Informática Básica para Funcionários IFPE. Os tópicos incluem o que é aterramento, como funciona, filtros de linha, estabilizadores, módulos isoladores, no-break e aterramento eletrônico. O documento explica porque o aterramento é importante para proteger dispositivos eletrônicos e compara as vantagens e desvantagens de diferentes tipos de proteção.

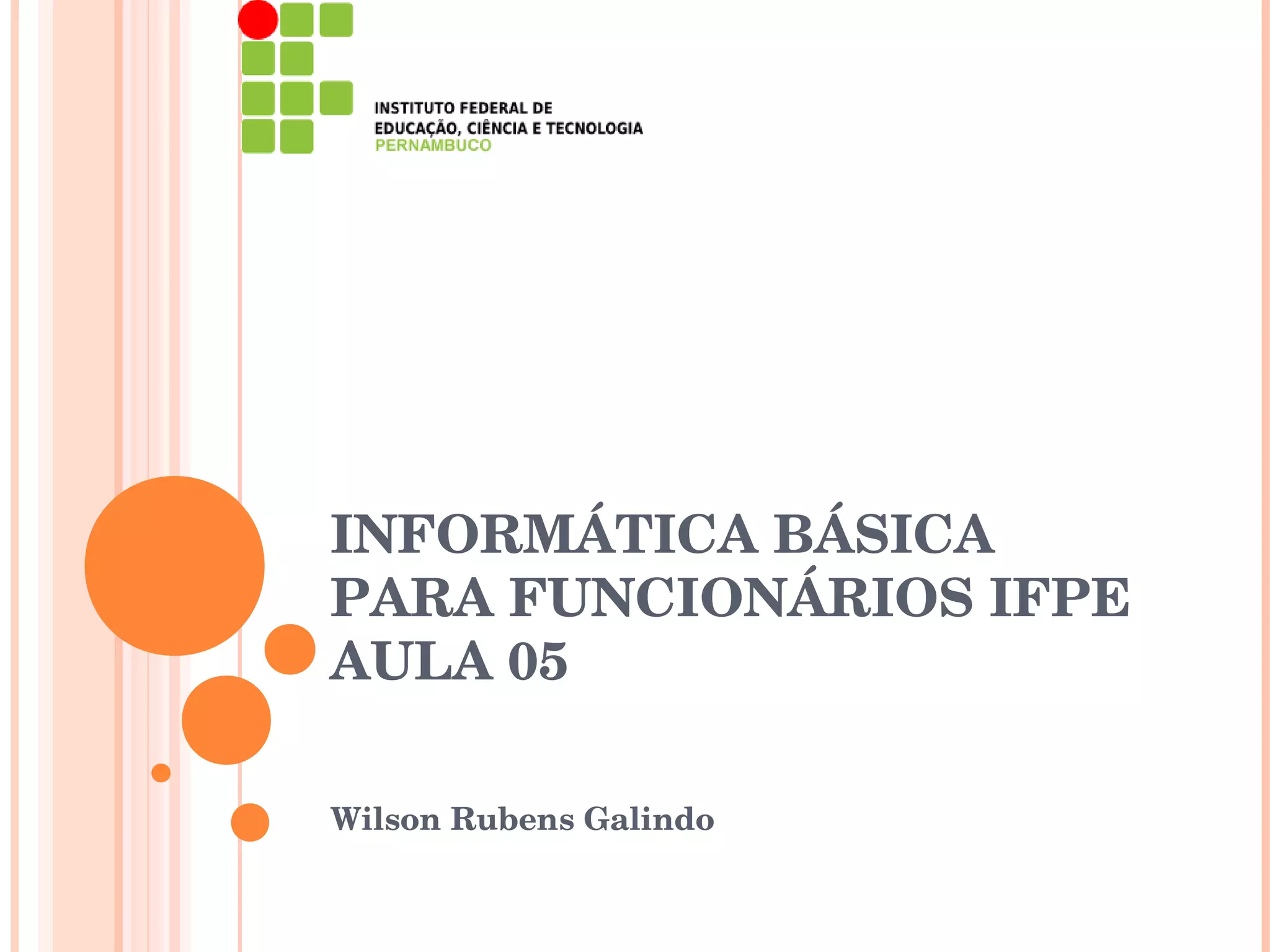

1. INFORMÁTICA BÁSICA
PARA FUNCIONÁRIOS IFPE
AULA 05
Wilson Rubens Galindo

2. SITE DO CURSO:
 http://www.wilsongalindo.rg3.net
 Caminho:
 Cursos
 Informática Básica para Servidores
 Grupo de e-mail:
 ibps2010@googlegroups.com

3. DISPOSITIVOS
ELETRÔNICOS

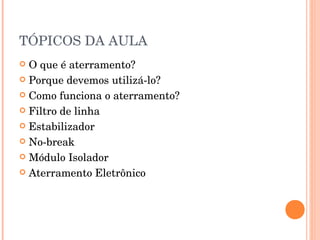

4. TÓPICOS DA AULA
 O que é aterramento?
 Porque devemos utilizá-lo?
 Como funciona o aterramento?
 Filtro de linha
 Estabilizador
 No-break
 Módulo Isolador
 Aterramento Eletrônico

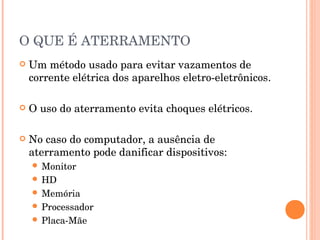

5. O QUE É ATERRAMENTO
 Um método usado para evitar vazamentos de
corrente elétrica dos aparelhos eletro-eletrônicos.
 O uso do aterramento evita choques elétricos.
 No caso do computador, a ausência de
aterramento pode danificar dispositivos:
 Monitor
 HD
 Memória
 Processador
 Placa-Mãe

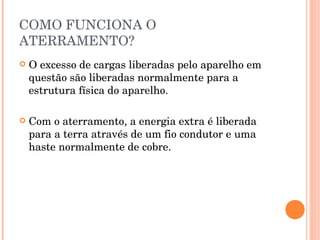

6. COMO FUNCIONA O
ATERRAMENTO?
 O excesso de cargas liberadas pelo aparelho em
questão são liberadas normalmente para a
estrutura física do aparelho.
 Com o aterramento, a energia extra é liberada
para a terra através de um fio condutor e uma
haste normalmente de cobre.

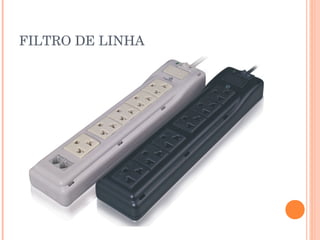

7. FILTRO DE LINHA

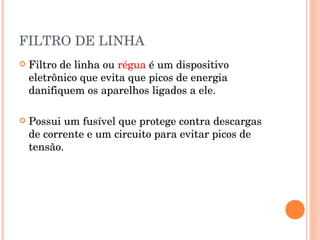

8. FILTRO DE LINHA
 Filtro de linha ou régua é um dispositivo
eletrônico que evita que picos de energia
danifiquem os aparelhos ligados a ele.
 Possui um fusível que protege contra descargas
de corrente e um circuito para evitar picos de
tensão.

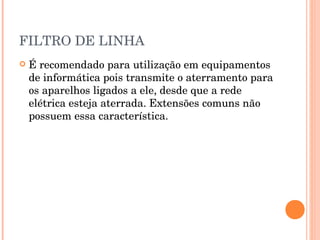

9. FILTRO DE LINHA
 É recomendado para utilização em equipamentos
de informática pois transmite o aterramento para
os aparelhos ligados a ele, desde que a rede
elétrica esteja aterrada. Extensões comuns não
possuem essa característica.

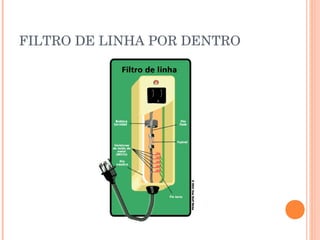

10. FILTRO DE LINHA POR DENTRO

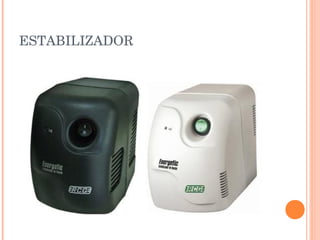

11. ESTABILIZADOR

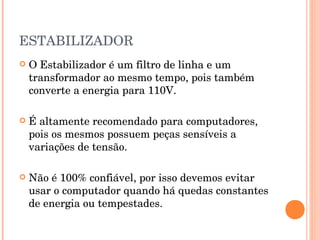

12. ESTABILIZADOR
 O Estabilizador é um filtro de linha e um
transformador ao mesmo tempo, pois também
converte a energia para 110V.
 É altamente recomendado para computadores,
pois os mesmos possuem peças sensíveis a
variações de tensão.
 Não é 100% confiável, por isso devemos evitar
usar o computador quando há quedas constantes
de energia ou tempestades.

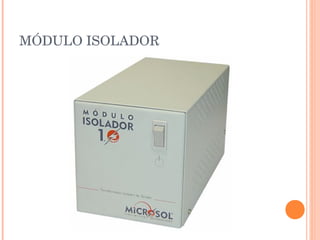

13. MÓDULO ISOLADOR

14. MÓDULO ISOLADOR
 Tem as mesmas características do estabilizador.
 Possui um sistema eletrônico interno que
funciona como um aterramento. Este aparelho é
tão eficiente quanto o aterramento utilizando
hastes de cobre.
 O método que ele utiliza é por transferência de
energia (dissipação de calor), por isso o módulo
isolador normalmente trabalha bem quente.

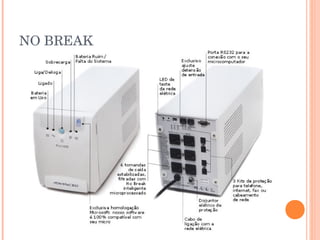

15. NO BREAK

16. NO-BREAK
 Desempenha a mesma função do estabilizador,
mas possui baterias internas que são
automaticamente ativadas quando falta energia
na rede elétrica.
 Não confundir com módulo isolador, o no-break
não tem necessariamente a função de
aterramento, na verdade a maioria dos no-break
não têm a função de módulo isolador.

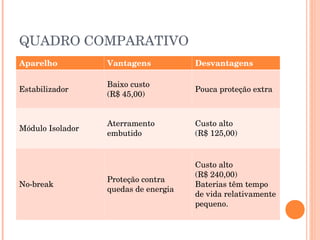

17. QUADRO COMPARATIVO
Aparelho Vantagens Desvantagens
Baixo custo
Estabilizador Pouca proteção extra
(R$ 45,00)
Aterramento Custo alto
Módulo Isolador
embutido (R$ 125,00)
Custo alto
(R$ 240,00)
Proteção contra
No-break Baterias têm tempo
quedas de energia
de vida relativamente
pequeno.

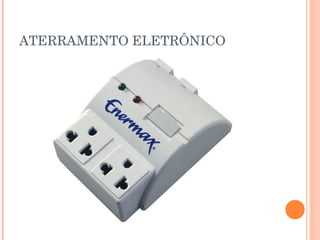

18. ATERRAMENTO ELETRÔNICO

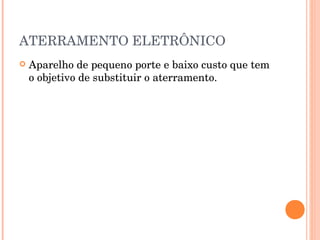

19. ATERRAMENTO ELETRÔNICO
 Aparelho de pequeno porte e baixo custo que tem
o objetivo de substituir o aterramento.

20. ATERRAMENTO ELETRÔNICO
MAS NÃO
FUNCIONA!

21. ATERRAMENTO ELETRÔNICO
 Vantagens
 Baixo Custo?

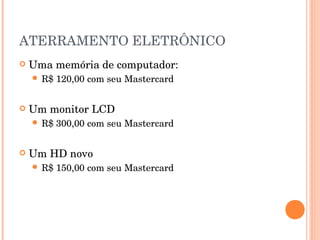

22. ATERRAMENTO ELETRÔNICO
 Uma memória de computador:
 R$ 120,00 com seu Mastercard
 Um monitor LCD
 R$ 300,00 com seu Mastercard
 Um HD novo
 R$ 150,00 com seu Mastercard

23. ATERRAMENTO ELETRÔNICO
 Perder as fotos daquelas férias na praia...

24. ATERRAMENTO ELETRÔNICO
NÃO TEM
PREÇO

25. FIM DA AULA 05
ATÉ A
PRÓXIMA
AULA!
