ATMOSFERAS EXPLOSIVAS
Eng. José de Lima Faria Neto
Resumo:
Este artigo aborda as características de uma atmosfera explosiva, bem como a classificação e
os tipos de equipamentos, os tipos de proteções e as instalações elétricas em ambientes
explosivos de acordo com as normas IEC/ABNT apresentadas.
TSE Energia e Automação – Aparecida de Goiânia – Goiás

2. Índice
ATMOSFERAS EXPLOSIVAS ......................................................................................................................... 3
1. ÁREAS EXPLOSIVAS:............................................................................................................................ 3
1.1. ZONAS............................................................................................................................................. 3
1.2. TIPOS DE PROTEÇÃO ...................................................................................................................... 4
1.3. GRUPOS .......................................................................................................................................... 5
1.4. CLASSE DE TEMPERATURA ............................................................................................................. 5
2. TIPOS DE EQUIPAMENTOS ................................................................................................................. 6
2.1. À PROVA DE EXPLOSÃO Ex d .......................................................................................................... 6
2.2. SEGURANÇA AUMENTADA Ex e ..................................................................................................... 6
2.3. IMERSO EM ÓLEO Ex o ................................................................................................................... 6
2.4. PRESSURIZADOS Ex p...................................................................................................................... 6
2.5. IMERSO EM AREIA Ex q .................................................................................................................. 6
2.6. ENCAPSULADO Ex m....................................................................................................................... 7
2.7. SEGURANÇA INTRÍNSECA Ex i ......................................................................................................... 7
2.8. NÃO ACENDÍVEL Ex n ..................................................................................................................... 7
3. INSTALAÇÕES ELÉTRICAS EM ATMOSFERAS EXPLOSIVAS .................................................................. 7
3.1. ELETRODUTOS ................................................................................................................................ 7
3.2. UNIDADE SELADORA ...................................................................................................................... 8
3.3. PRENSA CABOS À PROVA DE EXPLOSÃO ........................................................................................ 8
3.4. ACESSÓRIOS A PROVA DE EXPLOSÃO............................................................................................. 9
3.5. ILUMINAÇÃO .................................................................................................................................. 9
3.6. EQUIPAMENTOS À PROVA DE EXPLOSÃO ...................................................................................... 9
4. REFERÊNCIAS .................................................................................................................................... 10
TSE Energia e Automação – Aparecida de Goiânia – Goiás

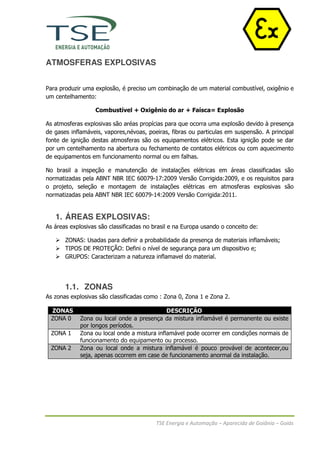

3. ATMOSFERAS EXPLOSIVAS
Para produzir uma explosão, é preciso um combinação de um material combustível, oxigênio e
um centelhamento:
Combustível + Oxigênio do ar + Faísca= Explosão
As atmosferas explosivas são aréas propícias para que ocorra uma explosão devido à presença
de gases inflamáveis, vapores,névoas, poeiras, fibras ou particulas em suspensão. A principal
fonte de ignição destas atmosferas são os equipamentos elétricos. Esta ignição pode se dar
por um centelhamento na abertura ou fechamento de contatos elétricos ou com aquecimento
de equipamentos em funcionamento normal ou em falhas.
No brasil a inspeção e manutenção de instalações elétricas em áreas classificadas são
normatizadas pela ABNT NBR IEC 60079-17:2009 Versão Corrigida:2009, e os requisitos para
o projeto, seleção e montagem de instalações elétricas em atmosferas explosivas são
normatizadas pela ABNT NBR IEC 60079-14:2009 Versão Corrigida:2011.
1. ÁREAS EXPLOSIVAS:
As áreas explosivas são classificadas no brasil e na Europa usando o conceito de:
ZONAS: Usadas para definir a probabilidade da presença de materiais inflamáveis;
TIPOS DE PROTEÇÃO: Defini o nível de segurança para um dispositivo e;
GRUPOS: Caracterizam a natureza inflamavel do material.
1.1. ZONAS
As zonas explosivas são classificadas como : Zona 0, Zona 1 e Zona 2.
ZONAS DESCRIÇÃO
ZONA 0 Zona ou local onde a presença da mistura inflamável é permanente ou existe
por longos períodos.
ZONA 1 Zona ou local onde a mistura inflamável pode ocorrer em condições normais de
funcionamento do equipamento ou processo.
ZONA 2 Zona ou local onde a mistura inflamável é pouco provável de acontecer,ou
seja, apenas ocorrem em case de funcionamento anormal da instalação.
TSE Energia e Automação – Aparecida de Goiânia – Goiás

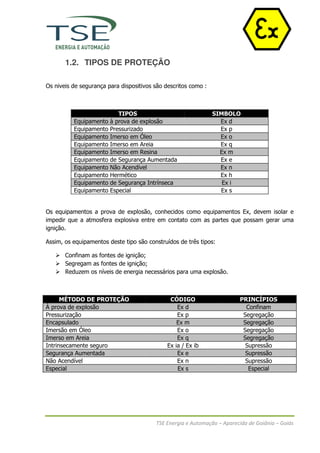

4. 1.2. TIPOS DE PROTEÇÃO
Os niveis de segurança para dispositivos são descritos como :
TIPOS SIMBOLO
Equipamento à prova de explosão Ex d
Equipamento Pressurizado Ex p
Equipamento Imerso em Óleo Ex o
Equipamento Imerso em Areia Ex q
Equipamento Imerso em Resina Ex m
Equipamento de Segurança Aumentada Ex e
Equipamento Não Acendível Ex n
Equipamento Hermético Ex h
Equipamento de Segurança Intrínseca Ex i
Equipamento Especial Ex s
Os equipamentos a prova de explosão, conhecidos como equipamentos Ex, devem isolar e
impedir que a atmosfera explosiva entre em contato com as partes que possam gerar uma
ignição.
Assim, os equipamentos deste tipo são construídos de três tipos:
Confinam as fontes de ignição;
Segregam as fontes de ignição;
Reduzem os níveis de energia necessários para uma explosão.
MÉTODO DE PROTEÇÃO CÓDIGO PRINCÍPIOS
À prova de explosão Ex d Confinam
Pressurização Ex p Segregação
Encapsulado Ex m Segregação
Imersão em Óleo Ex o Segregação
Imerso em Areia Ex q Segregação
Intrinsecamente seguro Ex ia / Ex ib Supressão
Segurança Aumentada Ex e Supressão
Não Acendível Ex n Supressão
Especial Ex s Especial
TSE Energia e Automação – Aparecida de Goiânia – Goiás

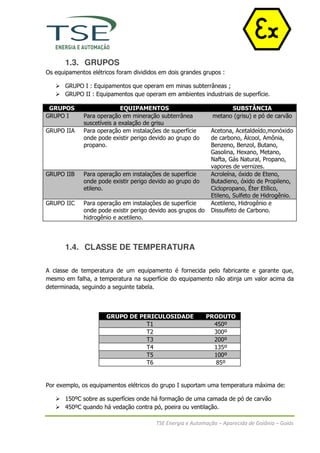

5. 1.3. GRUPOS
Os equipamentos elétricos foram divididos em dois grandes grupos :
GRUPO I : Equipamentos que operam em minas subterrâneas ;
GRUPO II : Equipamentos que operam em ambientes industriais de superfície.
GRUPOS EQUIPAMENTOS SUBSTÂNCIA
GRUPO I Para operação em mineração subterrânea metano (grisu) e pó de carvão
suscetíveis a exalação de grisu
GRUPO IIA Para operação em instalações de superfície Acetona, Acetaldeído,monóxido
onde pode existir perigo devido ao grupo do de carbono, Álcool, Amônia,
propano. Benzeno, Benzol, Butano,
Gasolina, Hexano, Metano,
Nafta, Gás Natural, Propano,
vapores de vernizes.
GRUPO IIB Para operação em instalações de superfície Acroleína, óxido de Eteno,
onde pode existir perigo devido ao grupo do Butadieno, óxido de Propileno,
etileno. Ciclopropano, Éter Etílico,
Etileno, Sulfeto de Hidrogênio.
GRUPO IIC Para operação em instalações de superfície Acetileno, Hidrogênio e
onde pode existir perigo devido aos grupos do Dissulfeto de Carbono.
hidrogênio e acetileno.
1.4. CLASSE DE TEMPERATURA
A classe de temperatura de um equipamento é fornecida pelo fabricante e garante que,
mesmo em falha, a temperatura na superfície do equipamento não atinja um valor acima da
determinada, seguindo a seguinte tabela.
GRUPO DE PERICULOSIDADE PRODUTO
T1 450º
T2 300º
T3 200º
T4 135º
T5 100º
T6 85º
Por exemplo, os equipamentos elétricos do grupo I suportam uma temperatura máxima de:
150ºC sobre as superfícies onde há formação de uma camada de pó de carvão
450ºC quando há vedação contra pó, poeira ou ventilação.
TSE Energia e Automação – Aparecida de Goiânia – Goiás

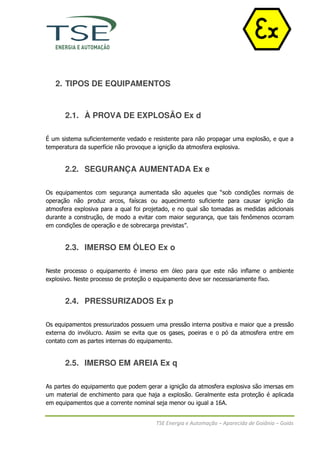

6. 2. TIPOS DE EQUIPAMENTOS
2.1. À PROVA DE EXPLOSÃO Ex d
É um sistema suficientemente vedado e resistente para não propagar uma explosão, e que a
temperatura da superfície não provoque a ignição da atmosfera explosiva.
2.2. SEGURANÇA AUMENTADA Ex e
Os equipamentos com segurança aumentada são aqueles que “sob condições normais de
operação não produz arcos, faíscas ou aquecimento suficiente para causar ignição da
atmosfera explosiva para a qual foi projetado, e no qual são tomadas as medidas adicionais
durante a construção, de modo a evitar com maior segurança, que tais fenômenos ocorram
em condições de operação e de sobrecarga previstas”.
2.3. IMERSO EM ÓLEO Ex o
Neste processo o equipamento é imerso em óleo para que este não inflame o ambiente
explosivo. Neste processo de proteção o equipamento deve ser necessariamente fixo.
2.4. PRESSURIZADOS Ex p
Os equipamentos pressurizados possuem uma pressão interna positiva e maior que a pressão
externa do invólucro. Assim se evita que os gases, poeiras e o pó da atmosfera entre em
contato com as partes internas do equipamento.
2.5. IMERSO EM AREIA Ex q
As partes do equipamento que podem gerar a ignição da atmosfera explosiva são imersas em
um material de enchimento para que haja a explosão. Geralmente esta proteção é aplicada
em equipamentos que a corrente nominal seja menor ou igual a 16A.
TSE Energia e Automação – Aparecida de Goiânia – Goiás

7. 2.6. ENCAPSULADO Ex m
As partes ignitoras dos equipamentos são encapsuladas por uma resina, a qual não permite
que haja a ignição da atmosfera explosiva externa.
2.7. SEGURANÇA INTRÍNSECA Ex i
Os equipamentos com segurança intrínseca são aqueles que mesmo em condições anormais
não liberam energia suficiente para que possa ocorrer a ignição do ambiente explosivo
externo.
2.8. NÃO ACENDÍVEL Ex n
Equipamentos que em condições normais de funcionamento não causam ignição da atmosfera
explosiva.
3. INSTALAÇÕES ELÉTRICAS EM ATMOSFERAS
EXPLOSIVAS
Nestas instalações todo cuidado na especificação e na compra da infraestrutura elétrica deve
ser tomado. Para garantir a estanqueidade da instalação são usados:
Eletrodutos
Unidade Seladora
Equipamentos à prova de explosão
Iluminação à prova de explosão
Acessórios à prova de explosão
3.1. ELETRODUTOS
Os eletrodutos utilizados nestas instalações são do tipo pesado, fabricados em aço carbono
com rebarba de solda interna removida e galvanizados a fogo. São fornecidos em barras de 3
metros com luva e protetor de rosca.
TSE Energia e Automação – Aparecida de Goiânia – Goiás

8. A fabricação destes eletrodutos é feitas baseadas em normas Da ABNT:
NBR 5597: Rosca NPT
NBR 5598: Rosca BSP

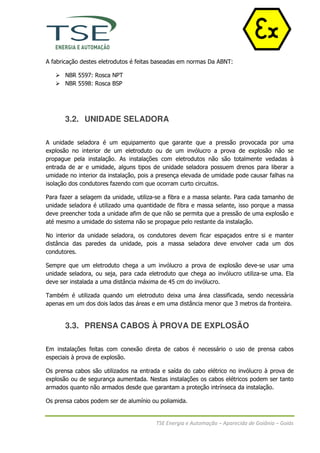

3.2. UNIDADE SELADORA
A unidade seladora é um equipamento que garante que a pressão provocada por uma
explosão no interior de um eletroduto ou de um invólucro a prova de explosão não se
propague pela instalação. As instalações com eletrodutos não são totalmente vedadas à
entrada de ar e umidade, alguns tipos de unidade seladora possuem drenos para liberar a
umidade no interior da instalação, pois a presença elevada de umidade pode causar falhas na
isolação dos condutores fazendo com que ocorram curto circuitos.
Para fazer a selagem da unidade, utiliza-se a fibra e a massa selante. Para cada tamanho de
unidade seladora é utilizado uma quantidade de fibra e massa selante, isso porque a massa
deve preencher toda a unidade afim de que não se permita que a pressão de uma explosão e
até mesmo a umidade do sistema não se propague pelo restante da instalação.
No interior da unidade seladora, os condutores devem ficar espaçados entre si e manter
distância das paredes da unidade, pois a massa seladora deve envolver cada um dos
condutores.
Sempre que um eletroduto chega a um invólucro a prova de explosão deve-se usar uma
unidade seladora, ou seja, para cada eletroduto que chega ao invólucro utiliza-se uma. Ela
deve ser instalada a uma distância máxima de 45 cm do invólucro.
Também é utilizada quando um eletroduto deixa uma área classificada, sendo necessária
apenas em um dos dois lados das áreas e em uma distância menor que 3 metros da fronteira.
3.3. PRENSA CABOS À PROVA DE EXPLOSÃO
Em instalações feitas com conexão direta de cabos é necessário o uso de prensa cabos
especiais à prova de explosão.
Os prensa cabos são utilizados na entrada e saída do cabo elétrico no invólucro à prova de
explosão ou de segurança aumentada. Nestas instalações os cabos elétricos podem ser tanto
armados quanto não armados desde que garantam a proteção intrínseca da instalação.
Os prensa cabos podem ser de alumínio ou poliamida.
TSE Energia e Automação – Aparecida de Goiânia – Goiás

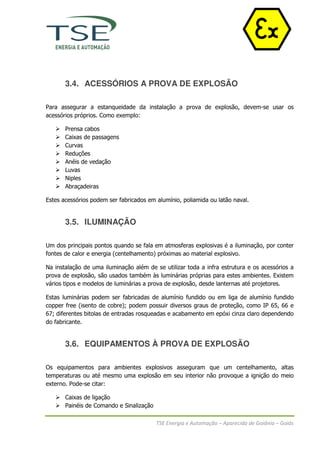

9. 3.4. ACESSÓRIOS A PROVA DE EXPLOSÃO
Para assegurar a estanqueidade da instalação a prova de explosão, devem-se usar os
acessórios próprios. Como exemplo:
Prensa cabos
Caixas de passagens
Curvas
Reduções
Anéis de vedação
Luvas
Niples
Abraçadeiras
Estes acessórios podem ser fabricados em alumínio, poliamida ou latão naval.
3.5. ILUMINAÇÃO
Um dos principais pontos quando se fala em atmosferas explosivas é a iluminação, por conter
fontes de calor e energia (centelhamento) próximas ao material explosivo.
Na instalação de uma iluminação além de se utilizar toda a infra estrutura e os acessórios a
prova de explosão, são usados também às luminárias próprias para estes ambientes. Existem
vários tipos e modelos de luminárias a prova de explosão, desde lanternas até projetores.
Estas luminárias podem ser fabricadas de alumínio fundido ou em liga de alumínio fundido
copper free (isento de cobre); podem possuir diversos graus de proteção, como IP 65, 66 e
67; diferentes bitolas de entradas rosqueadas e acabamento em epóxi cinza claro dependendo
do fabricante.
3.6. EQUIPAMENTOS À PROVA DE EXPLOSÃO
Os equipamentos para ambientes explosivos asseguram que um centelhamento, altas
temperaturas ou até mesmo uma explosão em seu interior não provoque a ignição do meio
externo. Pode-se citar:
Caixas de ligação
Painéis de Comando e Sinalização
TSE Energia e Automação – Aparecida de Goiânia – Goiás

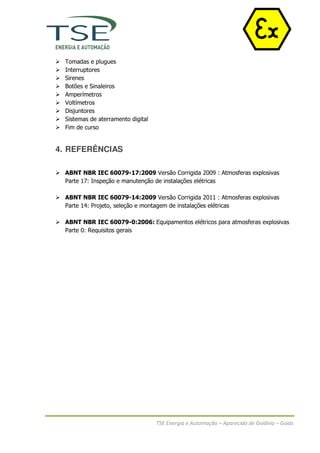

10. Tomadas e plugues
Interruptores
Sirenes
Botões e Sinaleiros
Amperímetros
Voltímetros
Disjuntores
Sistemas de aterramento digital
Fim de curso
4. REFERÊNCIAS
ABNT NBR IEC 60079-17:2009 Versão Corrigida 2009 : Atmosferas explosivas
Parte 17: Inspeção e manutenção de instalações elétricas
ABNT NBR IEC 60079-14:2009 Versão Corrigida 2011 : Atmosferas explosivas
Parte 14: Projeto, seleção e montagem de instalações elétricas
ABNT NBR IEC 60079-0:2006: Equipamentos elétricos para atmosferas explosivas
Parte 0: Requisitos gerais
TSE Energia e Automação – Aparecida de Goiânia – Goiás
