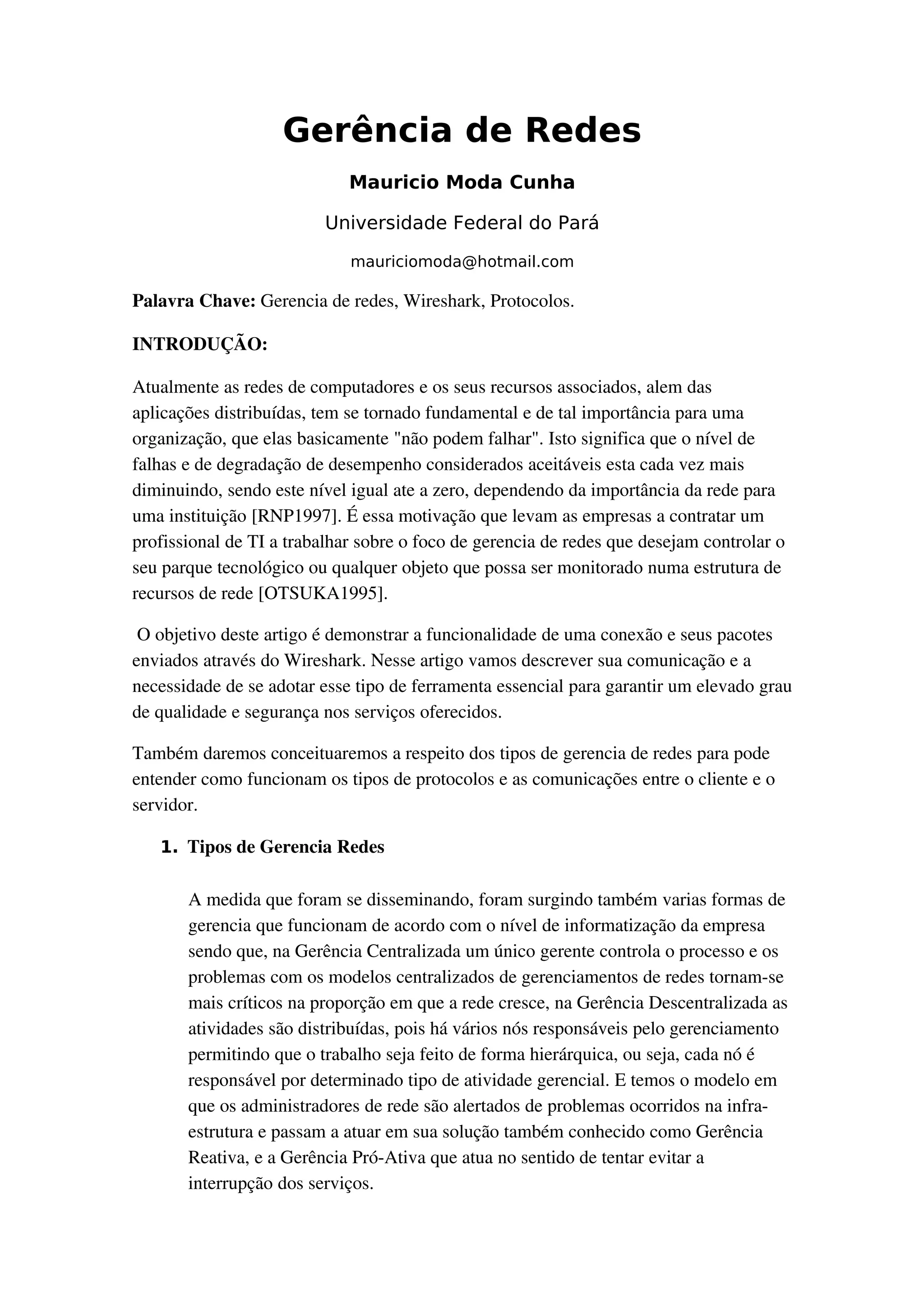

1. Gerência de Redes
Mauricio Moda Cunha
Universidade Federal do Pará
mauriciomoda@hotmail.com
Palavra Chave: Gerencia de redes, Wireshark, Protocolos.
INTRODUÇÃO:
Atualmente as redes de computadores e os seus recursos associados, alem das
aplicações distribuídas, tem se tornado fundamental e de tal importância para uma
organização, que elas basicamente "não podem falhar". Isto significa que o nível de
falhas e de degradação de desempenho considerados aceitáveis esta cada vez mais
diminuindo, sendo este nível igual ate a zero, dependendo da importância da rede para
uma instituição [RNP1997]. É essa motivação que levam as empresas a contratar um
profissional de TI a trabalhar sobre o foco de gerencia de redes que desejam controlar o
seu parque tecnológico ou qualquer objeto que possa ser monitorado numa estrutura de
recursos de rede [OTSUKA1995].
O objetivo deste artigo é demonstrar a funcionalidade de uma conexão e seus pacotes
enviados através do Wireshark. Nesse artigo vamos descrever sua comunicação e a
necessidade de se adotar esse tipo de ferramenta essencial para garantir um elevado grau
de qualidade e segurança nos serviços oferecidos.
Também daremos conceituaremos a respeito dos tipos de gerencia de redes para pode
entender como funcionam os tipos de protocolos e as comunicações entre o cliente e o
servidor.
1. Tipos de Gerencia Redes
A medida que foram se disseminando, foram surgindo também varias formas de
gerencia que funcionam de acordo com o nível de informatização da empresa
sendo que, na Gerência Centralizada um único gerente controla o processo e os
problemas com os modelos centralizados de gerenciamentos de redes tornam­se
mais críticos na proporção em que a rede cresce, na Gerência Descentralizada as
atividades são distribuídas, pois há vários nós responsáveis pelo gerenciamento
permitindo que o trabalho seja feito de forma hierárquica, ou seja, cada nó é
responsável por determinado tipo de atividade gerencial. E temos o modelo em
que os administradores de rede são alertados de problemas ocorridos na infra­
estrutura e passam a atuar em sua solução também conhecido como Gerência
Reativa, e a Gerência Pró­Ativa que atua no sentido de tentar evitar a
interrupção dos serviços.

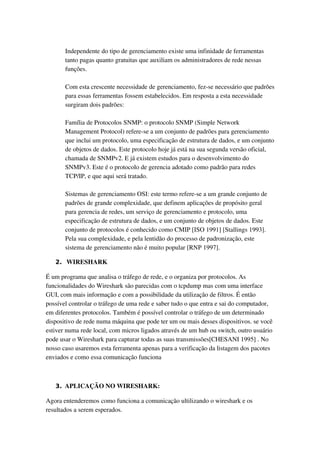

2. Independente do tipo de gerenciamento existe uma infinidade de ferramentas
tanto pagas quanto gratuitas que auxiliam os administradores de rede nessas
funções.
Com esta crescente necessidade de gerenciamento, fez­se necessário que padrões
para essas ferramentas fossem estabelecidos. Em resposta a esta necessidade
surgiram dois padrões:
Família de Protocolos SNMP: o protocolo SNMP (Simple Network
Management Protocol) refere­se a um conjunto de padrões para gerenciamento
que inclui um protocolo, uma especificação de estrutura de dados, e um conjunto
de objetos de dados. Este protocolo hoje já está na sua segunda versão oficial,
chamada de SNMPv2. E já existem estudos para o desenvolvimento do
SNMPv3. Este é o protocolo de gerencia adotado como padrão para redes
TCP/IP, e que aqui será tratado.
Sistemas de gerenciamento OSI: este termo refere­se a um grande conjunto de
padrões de grande complexidade, que definem aplicações de propósito geral
para gerencia de redes, um serviço de gerenciamento e protocolo, uma
especificação de estrutura de dados, e um conjunto de objetos de dados. Este
conjunto de protocolos é conhecido como CMIP [ISO 1991] [Stallings 1993].
Pela sua complexidade, e pela lentidão do processo de padronização, este
sistema de gerenciamento não é muito popular [RNP 1997].
2. WIRESHARK
É um programa que analisa o tráfego de rede, e o organiza por protocolos. As
funcionalidades do Wireshark são parecidas com o tcpdump mas com uma interface
GUI, com mais informação e com a possibilidade da utilização de filtros. É então
possível controlar o tráfego de uma rede e saber tudo o que entra e sai do computador,
em diferentes protocolos. Também é possível controlar o tráfego de um determinado
dispositivo de rede numa máquina que pode ter um ou mais desses dispositivos. se você
estiver numa rede local, com micros ligados através de um hub ou switch, outro usuário
pode usar o Wireshark para capturar todas as suas transmissões[CHESANI 1995] . No
nosso caso usaremos esta ferramenta apenas para a verificação da listagem dos pacotes
enviados e como essa comunicação funciona
3. APLICAÇÃO NO WIRESHARK:
Agora entenderemos como funciona a comunicação ultilizando o wireshark e os
resultados a serem esperados.

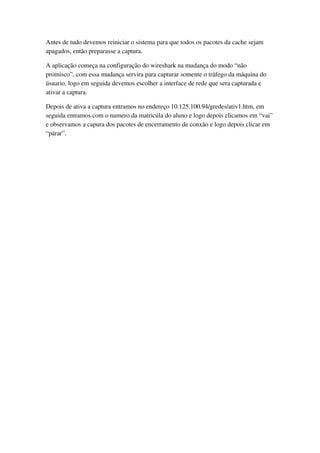

3. Antes de tudo devemos reiniciar o sistema para que todos os pacotes da cache sejam
apagados, então preparasse a captura.
A aplicação começa na configuração do wireshark na mudança do modo “não
promisco”, com essa mudança servira para capturar somente o tráfego da máquina do
úsuario, logo em seguida devemos escolher a interface de rede que sera capturada e
ativar a captura.
Depois de ativa a captura entramos no endereço 10.125.100.94/gredes/ativ1.htm, em
seguida entramos com o numero da matricúla do aluno e logo depois clicamos em “vai”
e observamos a capura dos pacotes de encerramento de conxão e logo depois clicar em
“párar”.

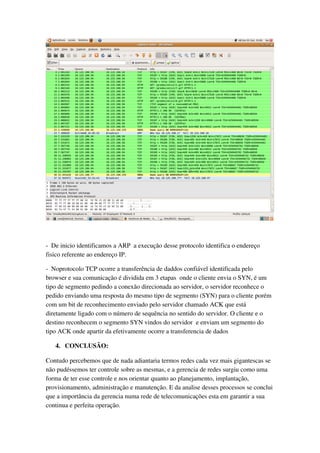

4. Observamos em seguida uma listagem com pacotes de destino, a serem recebidos e as
informações referente a cada pacote recebido como listados na figura abaixo:

5. ­ De inicio identificamos a ARP a execução desse protocolo identifica o endereço
fisico referente ao endereço IP.
­ Noprotocolo TCP ocorre a transferência de daddos confiável identificada pelo
browser e sua comunicação é dividida em 3 etapas onde o cliente envia o SYN, é um
tipo de segmento pedindo a conexão direcionada ao servidor, o servidor reconhece o
pedido enviando uma resposta do mesmo tipo de segmento (SYN) para o cliente porém
com um bit de reconhecimento enviado pelo servidor chamado ACK que está
diretamente ligado com o número de sequência no sentido do servidor. O cliente e o
destino reconhecem o segmento SYN vindos do servidor e enviam um segmento do
tipo ACK onde apartir da efetivamente ocorre a transferencia de dados
4. CONCLUSÃO:
Contudo percebemos que de nada adiantaria termos redes cada vez mais gigantescas se
não pudéssemos ter controle sobre as mesmas, e a gerencia de redes surgiu como uma
forma de ter esse controle e nos orientar quanto ao planejamento, implantação,
provisionamento, administração e manutenção. E da analise desses processos se conclui
que a importância da gerencia numa rede de telecomunicações esta em garantir a sua
continua e perfeita operação.

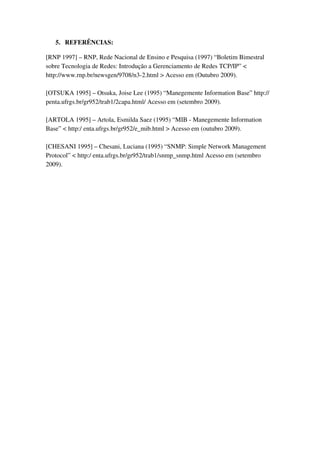

6. 5. REFERÊNCIAS:
[RNP 1997] – RNP, Rede Nacional de Ensino e Pesquisa (1997) “Boletim Bimestral
sobre Tecnologia de Redes: Introdução a Gerenciamento de Redes TCP/IP” <
http://www.rnp.br/newsgen/9708/n3­2.html > Acesso em (Outubro 2009).
[OTSUKA 1995] – Otsuka, Joise Lee (1995) “Manegemente Information Base” http://
penta.ufrgs.br/gr952/trab1/2capa.html/ Acesso em (setembro 2009).
[ARTOLA 1995] – Artola, Esmilda Saez (1995) “MIB ­ Manegemente Information
Base” < http:/ enta.ufrgs.br/gr952/e_mib.html > Acesso em (outubro 2009).
[CHESANI 1995] – Chesani, Luciana (1995) “SNMP: Simple Network Management
Protocol” < http:/ enta.ufrgs.br/gr952/trab1/snmp_snmp.html Acesso em (setembro
2009).
