Apresentação compostos
1. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
COMPOSTOS
PARA O SETOR DE
PAPEL & CELULOSE
2. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

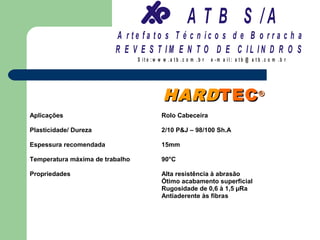

HARD TEC ®
Aplicações Rolo Cabeceira
Plasticidade/ Dureza 2/10 P&J – 98/100 Sh.A
Espessura recomendada 15mm
Temperatura máxima de trabalho 90°C
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Rugosidade de 0,6 à 1,5 µRa
Antiaderente às fibras
3. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
BALANÇO DE PROPRIEDADES
HARDTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
4. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
NANO TEC HT ®
Compósito de Nanopartículas
Aplicações Rolo Guia Tela Secadora /Couch/Acionador
Plasticidade/ Dureza 4/20 P&J – 94/100 Sh.A
Espessura máxima 25mm
Temperatura máxima de trabalho 140°C
Propriedades Alta resistência à abrasão
Excelente resistência à hidrólise
Estabilidade dimensional à alta temperatura
Rugosidade 0,2 à 0,8 µRa
Isento de cargas minerais
5. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

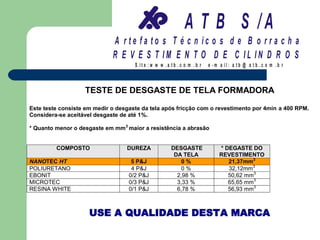

TESTE DE DESGASTE DE TELA FORMADORA
Este teste consiste em medir o desgaste da tela após fricção com o revestimento por 4min a 400 RPM.
Considera-se aceitável desgaste de até 1%.
* Quanto menor o desgaste em mm3 maior a resistência a abrasão
COMPOSTO DUREZA DESGASTE * DEGASTE DO
DA TELA REVESTIMENTO
NANOTEC HT 5 P&J 0% 21,37mm3
POLIURETANO 4 P&J 0% 32,12mm3
EBONIT 0/2 P&J 2,98 % 50,62 mm3
MICROTEC 0/3 P&J 3,33 % 65,65 mm3
RESINA WHITE 0/1 P&J 6,78 % 56,93 mm3
USE A QUALIDADE DESTA MARCA
6. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

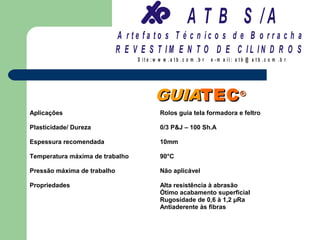

GUIATEC ®
Aplicações Rolos guia tela formadora e feltro
Plasticidade/ Dureza 0/3 P&J – 100 Sh.A
Espessura recomendada 10mm
Temperatura máxima de trabalho 90°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Rugosidade de 0,6 à 1,2 µRa
Antiaderente às fibras
7. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

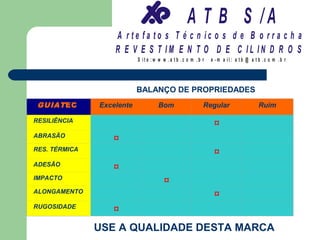

BALANÇO DE PROPRIEDADES
GUIAT EC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
RUGOSIDADE
¤
USE A QUALIDADE DESTA MARCA
8. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
VACUUM TEC ®
Aplicações Rolo Couch
Plasticidade/ Dureza 10/15 P&J – 96/98 Sh.A
Espessura recomendada 15mm
Temperatura máxima 115°C
Propriedades Alta resistência à abrasão
Estabilidade dimensional de furação
Alto coeficiente de tração
Excelente resistência à hidrólise
9. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

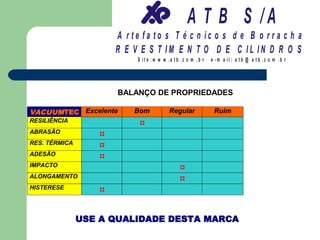

BALANÇO DE PROPRIEDADES
VACUUMTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
10. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

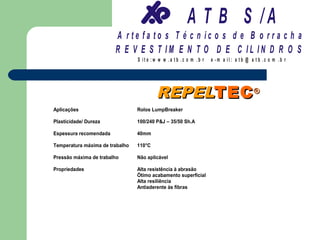

REPELTEC ®
Aplicações Rolos LumpBreaker
Plasticidade/ Dureza 100/240 P&J – 35/50 Sh.A
Espessura recomendada 40mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Alta resiliência
Antiaderente às fibras
11. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
BALANÇO DE PROPRIEDADES
REPELTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RELEASE
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
12. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

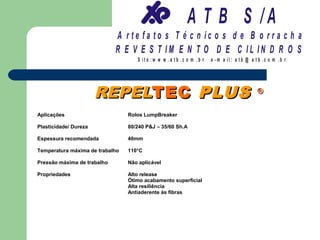

REPELTEC PLUS ®
Aplicações Rolos LumpBreaker
Plasticidade/ Dureza 80/240 P&J – 35/60 Sh.A
Espessura recomendada 40mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho Não aplicável
Propriedades Alto release
Ótimo acabamento superficial
Alta resiliência
Antiaderente às fibras
13. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

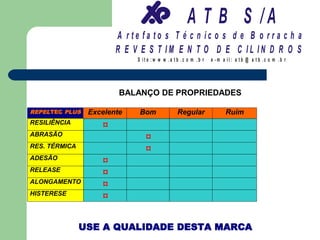

BALANÇO DE PROPRIEDADES
REPELTEC PLUS Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RELEASE
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
14. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

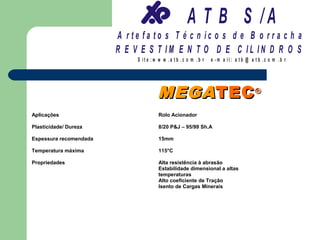

MEGA TEC ®
Aplicações Rolo Acionador
Plasticidade/ Dureza 8/20 P&J – 95/99 Sh.A
Espessura recomendada 15mm
Temperatura máxima 115°C
Propriedades Alta resistência à abrasão
Estabilidade dimensional a altas
temperaturas
Alto coeficiente de Tração
Isento de Cargas Minerais
15. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

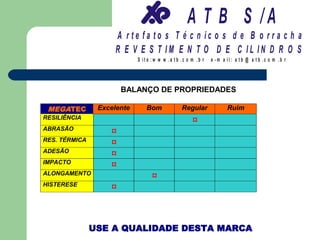

BALANÇO DE PROPRIEDADES
MEGATEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
16. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

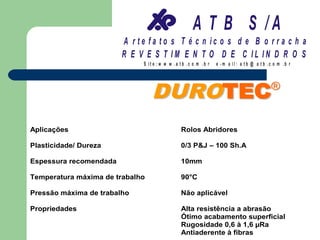

DU RO T E C ®
Aplicações Rolos Abridores
Plasticidade/ Dureza 0/3 P&J – 100 Sh.A
Espessura recomendada 10mm
Temperatura máxima de trabalho 90°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência a abrasão
Ótimo acabamento superficial
Rugosidade 0,6 à 1,6 µRa
Antiaderente à fibras
17. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

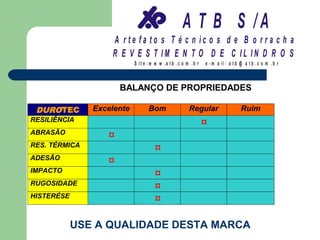

BALANÇO DE PROPRIEDADES
DUROTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
RUGOSIDADE
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
18. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

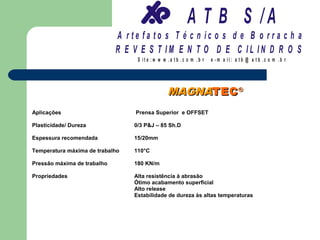

MAGNATEC ®
Aplicações Prensa Superior e OFFSET
Plasticidade/ Dureza 0/3 P&J – 85 Sh.D
Espessura recomendada 15/20mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho 180 KN/m
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Alto release
Estabilidade de dureza às altas temperaturas
19. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
BALANÇO DE PROPRIEDADES
MAGNATEC Excelente Bom Regular Ruim
RELEASE
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
20. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
HYTEC ®
Aplicações Prensa Úmida Superior/ Rolo de Apoio
Plasticidade/ Dureza 0/3 P&J – 100 Sh.A
Espessura recomendada 15mm
Temperatura máxima de trabalho 115°C
Pressão máxima de trabalho 200 KN/m
Propriedades Ultra resistência à abrasão
Ótimo acabamento superficial
Rugosidade de 0,8 à 2,5 µRa
Antiaderente às fibras
21. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

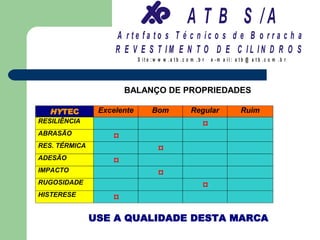

BALANÇO DE PROPRIEDADES
HYTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
RUGOSIDADE
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
22. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

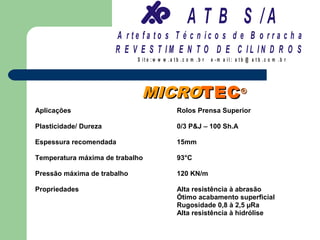

MICROTEC ®
Aplicações Rolos Prensa Superior
Plasticidade/ Dureza 0/3 P&J – 100 Sh.A
Espessura recomendada 15mm
Temperatura máxima de trabalho 93°C
Pressão máxima de trabalho 120 KN/m
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Rugosidade 0,8 à 2,5 µRa
Alta resistência à hidrólise
23. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

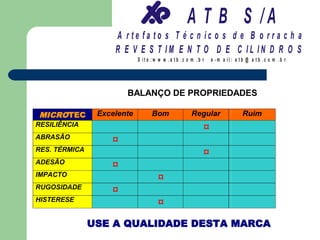

BALANÇO DE PROPRIEDADES
MICROTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
RUGOSIDADE
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
24. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

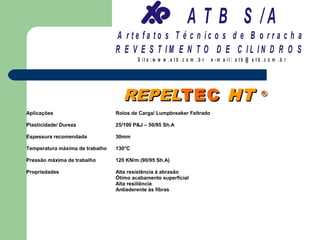

REPELTEC HT ®
Aplicações Rolos de Carga/ Lumpbreaker Feltrado
Plasticidade/ Dureza 25/100 P&J – 50/95 Sh.A
Espessura recomendada 30mm
Temperatura máxima de trabalho 130°C
Pressão máxima de trabalho 120 KN/m (90/95 Sh.A)
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Alta resiliência
Antiaderente às fibras
25. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

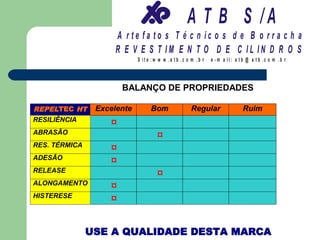

BALANÇO DE PROPRIEDADES
REPELTEC HT Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RELEASE
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
26. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

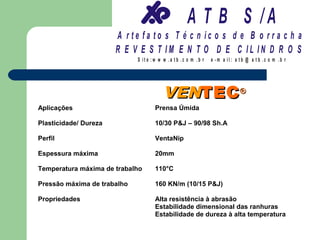

VENTEC ®
Aplicações Prensa Úmida
Plasticidade/ Dureza 10/30 P&J – 90/98 Sh.A
Perfil VentaNip
Espessura máxima 20mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho 160 KN/m (10/15 P&J)
Propriedades Alta resistência à abrasão
Estabilidade dimensional das ranhuras
Estabilidade de dureza à alta temperatura
27. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

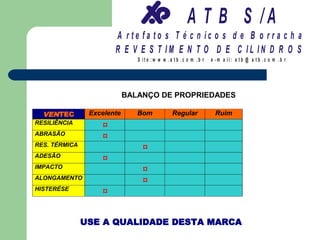

BALANÇO DE PROPRIEDADES
VENTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
28. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
DRYTEC ®
Aplicações Rolos Prensa Furo Cego
Plasticidade/ Dureza 10/40 P&J – 80/99 Sh.A
Espessura recomendada 20/25mm
Temperatura máxima de trabalho 115°C
Pressão máxima de trabalho 150 KN/m
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Estabilidade dimensional de furação
Estabilidade de dureza às altas temperaturas
29. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
BALANÇO DE PROPRIEDADES
DRYTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
30. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

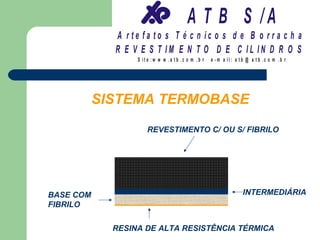

SISTEMA TERMOBASE
REVESTIMENTO C/ OU S/ FIBRILO
BASE COM INTERMEDIÁRIA
FIBRILO
RESINA DE ALTA RESISTÊNCIA TÉRMICA
31. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

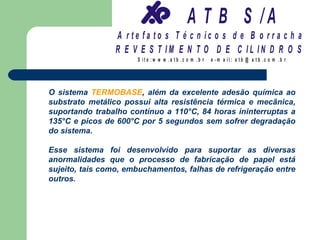

O sistema TERMOBASE, além da excelente adesão química ao
substrato metálico possui alta resistência térmica e mecânica,
suportando trabalho contínuo a 110°C, 84 horas ininterruptas a
135°C e picos de 600°C por 5 segundos sem sofrer degradação
do sistema.
Esse sistema foi desenvolvido para suportar as diversas
anormalidades que o processo de fabricação de papel está
sujeito, tais como, embuchamentos, falhas de refrigeração entre
outros.
32. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

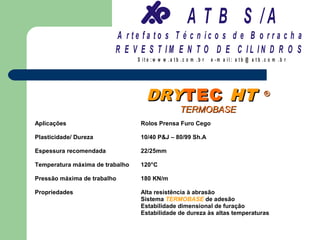

DRYTEC HT ®
TERMOBASE
Aplicações Rolos Prensa Furo Cego
Plasticidade/ Dureza 10/40 P&J – 80/99 Sh.A
Espessura recomendada 22/25mm
Temperatura máxima de trabalho 120°C
Pressão máxima de trabalho 180 KN/m
Propriedades Alta resistência à abrasão
Sistema TERMOBASE de adesão
Estabilidade dimensional de furação
Estabilidade de dureza às altas temperaturas
33. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

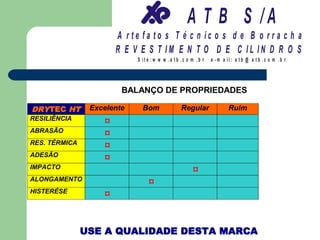

BALANÇO DE PROPRIEDADES
DRYTEC HT Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
34. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
MAGNATEC HT ®
Aplicações Rolos Prensa de alta performance
Plasticidade/ Dureza 0/3 P&J – 87 Sh.D
Espessura recomendada 15/20mm
Temperatura máxima de trabalho 123°C
Propriedades Estabilidade de dureza às altas temperaturas
Estabilidade dimensional à alta temperatura
Antiaderente às fibras
35. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

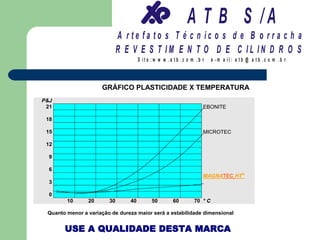

GRÁFICO PLASTICIDADE X TEMPERATURA
P&J
21 EBONITE
18
15 MICROTEC
12
9
6
MAGNATEC HT®
3
0
10 20 30 40 50 60 70 ° C
Quanto menor a variação de dureza maior será a estabilidade dimensional
USE A QUALIDADE DESTA MARCA
36. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

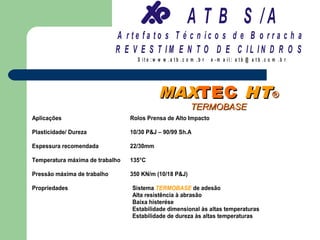

MAXTEC HT ®
TERMOBASE
Aplicações Rolos Prensa de Alto Impacto
Plasticidade/ Dureza 10/30 P&J – 90/99 Sh.A
Espessura recomendada 22/30mm
Temperatura máxima de trabalho 135°C
Pressão máxima de trabalho 350 KN/m (10/18 P&J)
Propriedades Sistema TERMOBASE de adesão
Alta resistência à abrasão
Baixa histerése
Estabilidade dimensional às altas temperaturas
Estabilidade de dureza às altas temperaturas
37. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

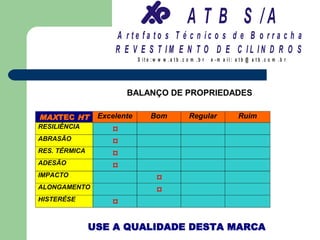

BALANÇO DE PROPRIEDADES
MAXTEC HT Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
38. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

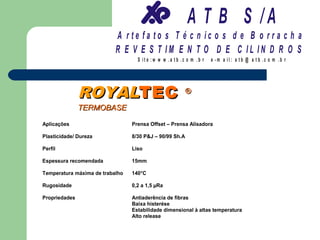

ROYALTEC ®
TERMOBASE
Aplicações Prensa Offset – Prensa Alisadora
Plasticidade/ Dureza 8/30 P&J – 90/99 Sh.A
Perfil Liso
Espessura recomendada 15mm
Temperatura máxima de trabalho 140°C
Rugosidade 0,2 a 1,5 µRa
Propriedades Antiaderência de fibras
Baixa histerése
Estabilidade dimensional à altas temperatura
Alto release
39. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

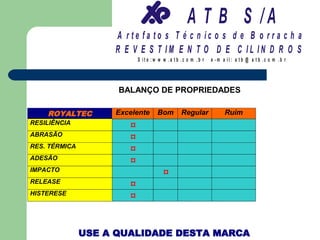

BALANÇO DE PROPRIEDADES
ROYALTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
RELEASE
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
40. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

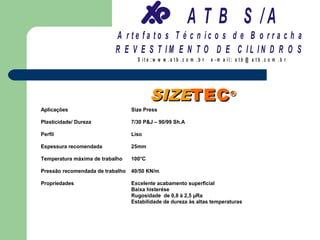

SIZETEC ®
Aplicações Size Press
Plasticidade/ Dureza 7/30 P&J – 90/99 Sh.A
Perfil Liso
Espessura recomendada 25mm
Temperatura máxima de trabalho 100°C
Pressão recomendada de trabalho 40/50 KN/m
Propriedades Excelente acabamento superficial
Baixa histerése
Rugosidade de 0,8 à 2,5 µRa
Estabilidade de dureza às altas temperaturas
41. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

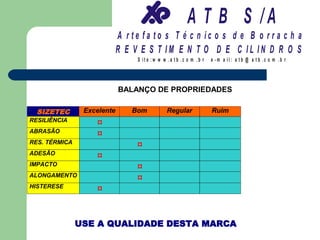

BALANÇO DE PROPRIEDADES
SIZETEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
42. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
COLATEC PLUS ®
TERMOBASE
Aplicações Speed Sizer
Plasticidade/ Dureza 12/35 P&J – 90/98 Sh.A
Espessura recomendada 20/30mm
Temperatura máxima de trabalho 130°C
Pressão recomendada de trabalho 40/60 KN/m
Propriedades Sistema TERMOBASE de adesão
Baixa histerése
Estabilidade dimensional à alta temperatura
Estabilidade de dureza às altas temperaturas
43. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
BALANÇO DE PROPRIEDADES
COLATEC PLUS Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RES. CORTE
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
44. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
VACUUM TEC HT ®
TERMOBASE
Aplicações Prensa de Sucção
Plasticidade/ Dureza 10/40 P&J – 85/99 Sh.A
Espessura recomendada 25/30mm
Temperatura máxima 123°C
Propriedades Alta resistência à abrasão
Estabilidade dimensional da furação
Alta Resiliência
Sistema TERMOBASE de adesão
Excelente resistência à hidrólise
45. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

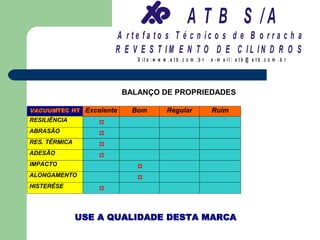

BALANÇO DE PROPRIEDADES
VACUUMTEC HT Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
46. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

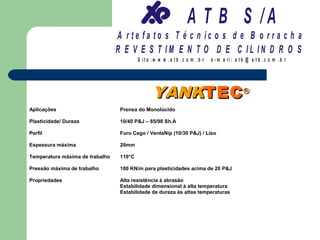

YANKTEC ®
Aplicações Prensa do Monolúcido
Plasticidade/ Dureza 10/40 P&J – 85/98 Sh.A
Perfil Furo Cego / VentaNip (10/30 P&J) / Liso
Espessura máxima 20mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho 100 KN/m para plasticidades acima de 20 P&J
Propriedades Alta resistência à abrasão
Estabilidade dimensional à alta temperatura
Estabilidade de dureza às altas temperaturas
47. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

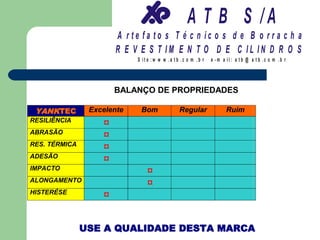

BALANÇO DE PROPRIEDADES
YANKTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
48. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
YANKTEC ®
TERMOBASE
Aplicações Prensa do Monolúcido
Plasticidade/ Dureza 10/40 P&J – 85/98 Sh.A
Perfil Furo Cego / VentaNip (10/30 P&J) / Liso
Espessura recomendada 25mm
Temperatura máxima de trabalho 125°C
Pressão máxima de trabalho 120 KN/m (10/20 P&J)
Propriedades Sistema TERMOBASE de adesão
Estabilidade dimensional à alta temperatura
Estabilidade de dureza às altas temperaturas
49. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

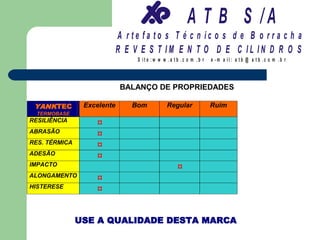

BALANÇO DE PROPRIEDADES
YANKTEC Excelente Bom Regular Ruim
TERMOBASE
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
50. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

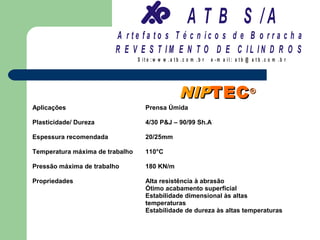

NIPTEC ®
Aplicações Prensa Úmida
Plasticidade/ Dureza 4/30 P&J – 90/99 Sh.A
Espessura recomendada 20/25mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho 180 KN/m
Propriedades Alta resistência à abrasão
Ótimo acabamento superficial
Estabilidade dimensional às altas
temperaturas
Estabilidade de dureza às altas temperaturas
51. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

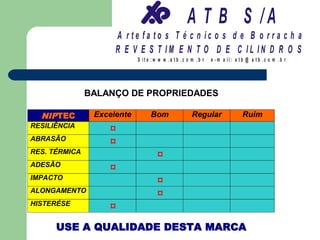

BALANÇO DE PROPRIEDADES
NIPTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
52. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

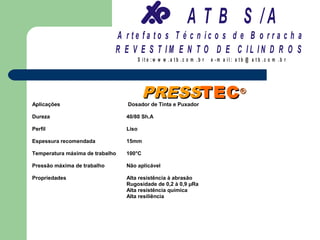

PRESSTEC ®
Aplicações Dosador de Tinta e Puxador
Dureza 40/80 Sh.A
Perfil Liso
Espessura recomendada 15mm
Temperatura máxima de trabalho 100°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência à abrasão
Rugosidade de 0,2 à 0,9 µRa
Alta resistência química
Alta resiliência
53. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

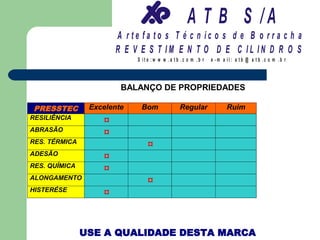

BALANÇO DE PROPRIEDADES
PRESSTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RES. QUÍMICA
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
54. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

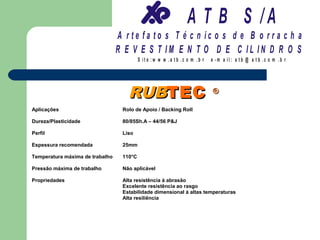

RUBTEC ®
Aplicações Rolo de Apoio / Backing Roll
Dureza/Plasticidade 80/85Sh.A – 44/56 P&J
Perfil Liso
Espessura recomendada 25mm
Temperatura máxima de trabalho 110°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência à abrasão
Excelente resistência ao rasgo
Estabilidade dimensional à altas temperaturas
Alta resiliência
55. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

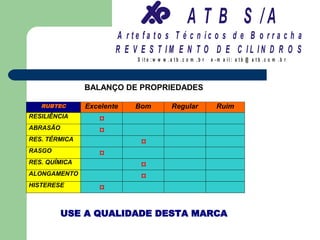

BALANÇO DE PROPRIEDADES
RUBTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
RASGO
¤
RES. QUÍMICA
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
56. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

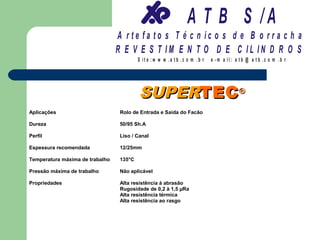

SUPERTEC ®
Aplicações Rolo de Entrada e Saída do Facão
Dureza 50/95 Sh.A
Perfil Liso / Canal
Espessura recomendada 12/25mm
Temperatura máxima de trabalho 135°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência à abrasão
Rugosidade de 0,2 à 1,5 µRa
Alta resistência térmica
Alta resistência ao rasgo
57. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

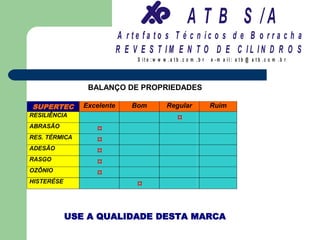

BALANÇO DE PROPRIEDADES
SUPERTEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RASGO
¤
OZÔNIO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
58. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

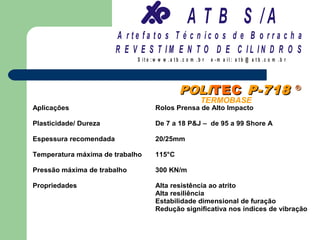

POLITEC P-718 ®
TERMOBASE
Aplicações Rolos Prensa de Alto Impacto
Plasticidade/ Dureza De 7 a 18 P&J – de 95 a 99 Shore A
Espessura recomendada 20/25mm
Temperatura máxima de trabalho 115°C
Pressão máxima de trabalho 300 KN/m
Propriedades Alta resistência ao atrito
Alta resiliência
Estabilidade dimensional de furação
Redução significativa nos índices de vibração
59. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

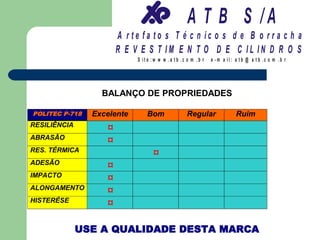

BALANÇO DE PROPRIEDADES
POLITEC P-718 Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
60. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

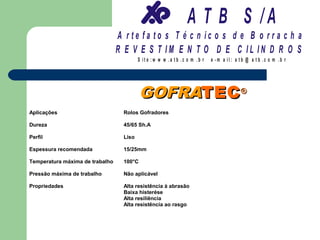

GOFRATEC ®
Aplicações Rolos Gofradores
Dureza 45/65 Sh.A
Perfil Liso
Espessura recomendada 15/25mm
Temperatura máxima de trabalho 100°C
Pressão máxima de trabalho Não aplicável
Propriedades Alta resistência à abrasão
Baixa histerése
Alta resiliência
Alta resistência ao rasgo
61. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

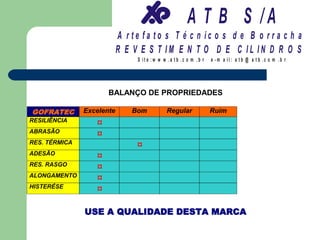

BALANÇO DE PROPRIEDADES
GOFRATEC Excelente Bom Regular Ruim
RESILIÊNCIA
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
RES. RASGO
¤
ALONGAMENTO
¤
HISTERÉSE
¤
USE A QUALIDADE DESTA MARCA
62. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r
FABRITEC ®
Dureza / Plasticidade 96/100 Sh.A – 2/20 P&J
Espessura recomendada 10 mm
Temperatura máxima de 100°C
trabalho
Perfil Liso
Propriedades Alta resistência à abrasão
Alto coeficiente de tração
Alta resistência ao impacto
Rugosidade superficial 1,5 a 2,5
µRa
63. A T B S /A
A r te fa to s T é c n ic o s d e B o r r a c h a
R E V E S T IM E N T O D E C IL IN D R O S
S it e :w w w .a tb .c o m .b r e -m a il: a tb @ a t b .c o m .b r

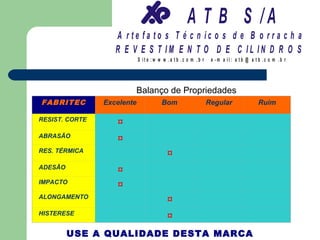

Balanço de Propriedades
FABRITEC Excelente Bom Regular Ruim
RESIST. CORTE
¤
ABRASÃO
¤
RES. TÉRMICA
¤
ADESÃO
¤
IMPACTO
¤
ALONGAMENTO
¤
HISTERESE
¤
USE A QUALIDADE DESTA MARCA
