O documento discute a migração da gravação de registros SMF do modo VSAM para o modo Logstream, incluindo pré-requisitos, preparação, execução da migração, monitoramento e considerações. A agenda inclui detalhes sobre SMF atualmente, preparando a migração, migrando para System Logger, monitorando e considerações.

1. Proibida cópia ou divulgação sem
permissão escrita do CMG Brasil.
Migrando a gravação SMF do
modo VSAM para Logstream

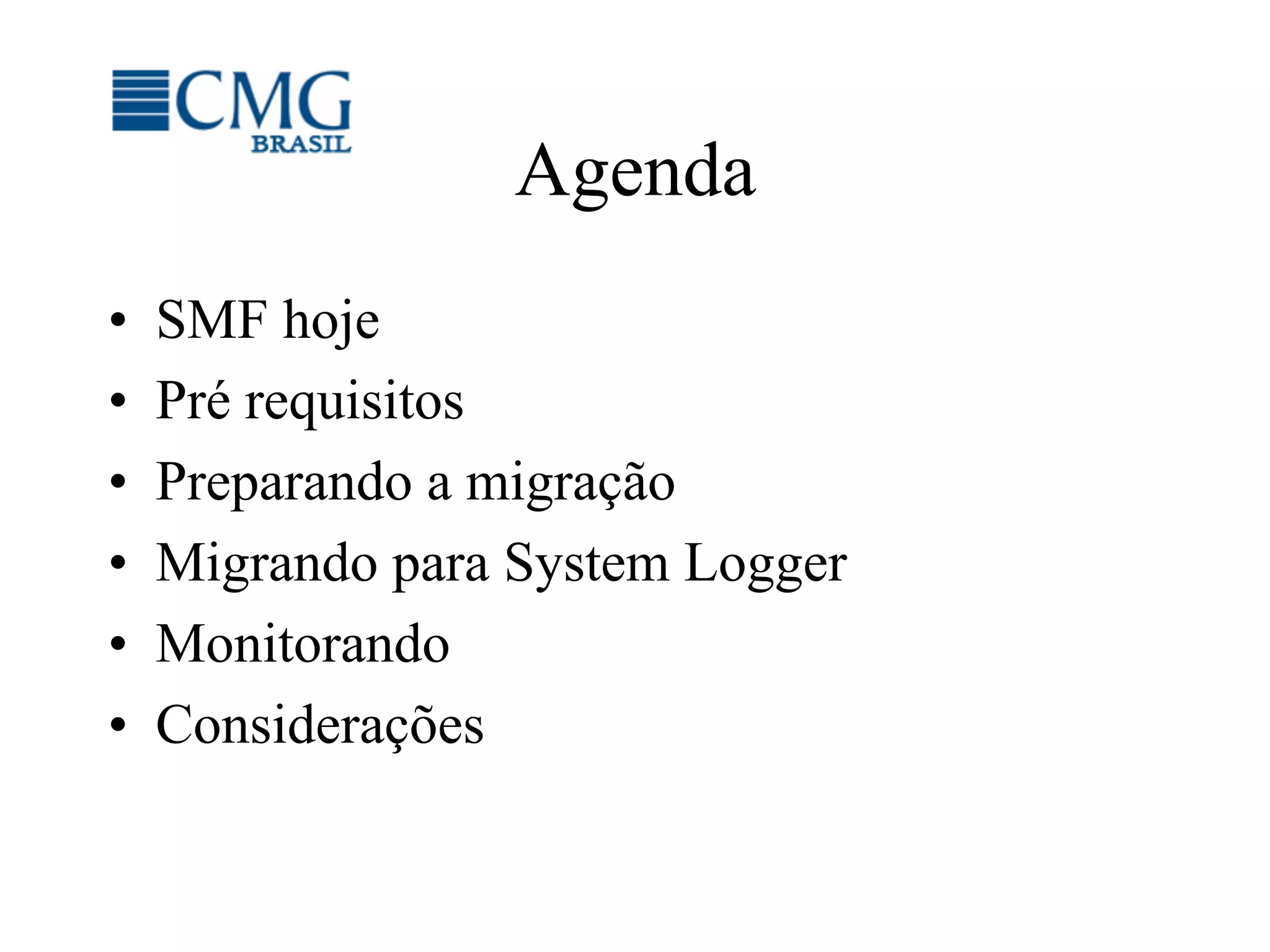

2. Agenda
• SMF hoje
• Pré requisitos
• Preparando a migração
• Migrando para System Logger
• Monitorando
• Considerações

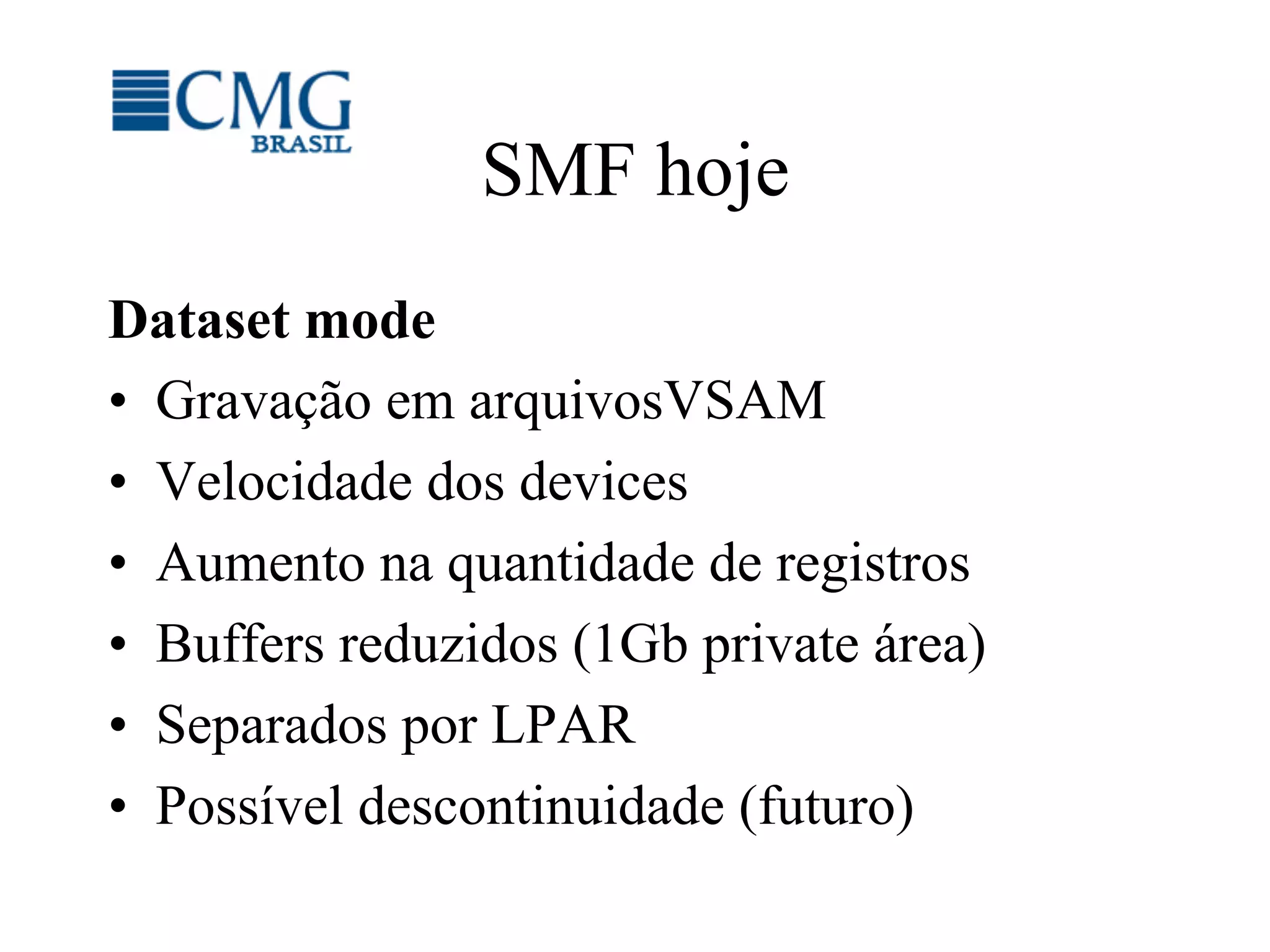

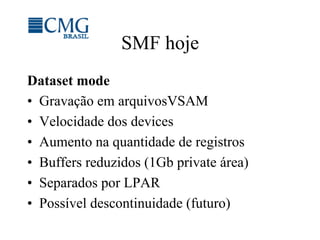

3. SMF hoje
Dataset mode
• Gravação em arquivosVSAM
• Velocidade dos devices
• Aumento na quantidade de registros
• Buffers reduzidos (1Gb private área)
• Separados por LPAR
• Possível descontinuidade (futuro)

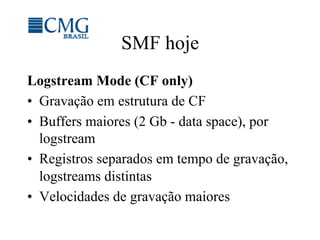

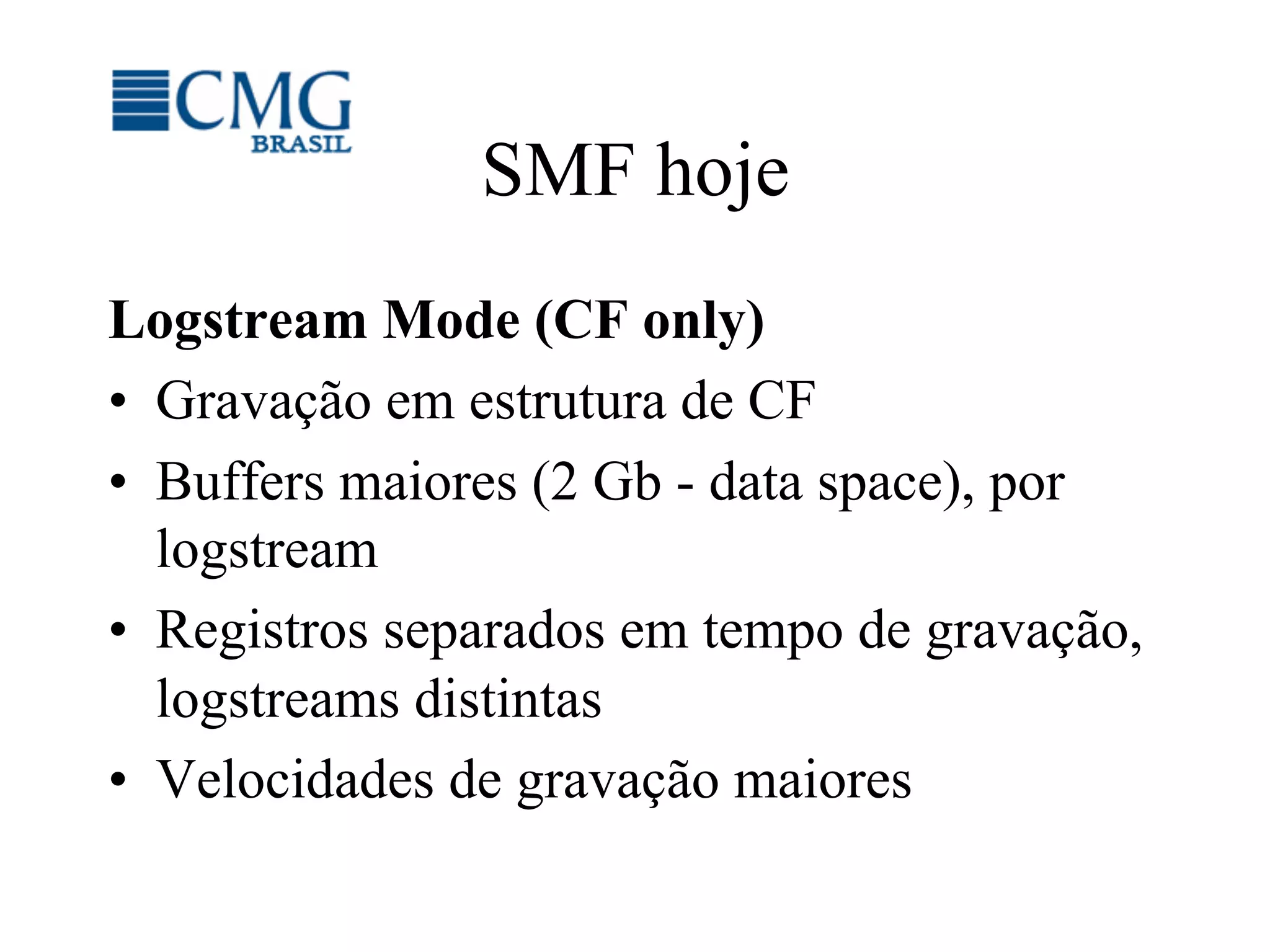

4. SMF hoje
Logstream Mode (CF only)
• Gravação em estrutura de CF
• Buffers maiores (2 Gb - data space), por
logstream
• Registros separados em tempo de gravação,
logstreams distintas
• Velocidades de gravação maiores

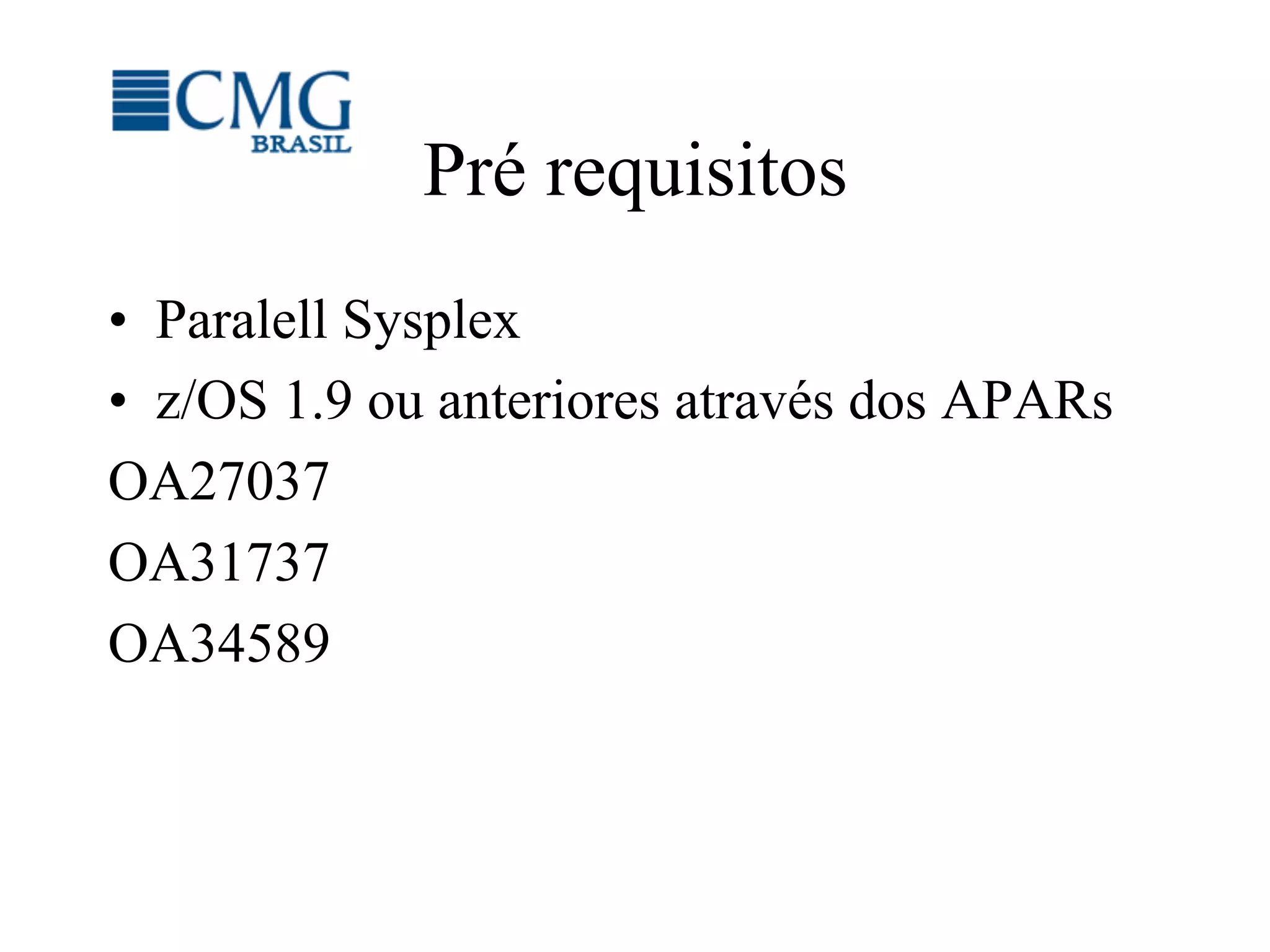

5. Pré requisitos
• Paralell Sysplex
• z/OS 1.9 ou anteriores através dos APARs
OA27037
OA31737
OA34589

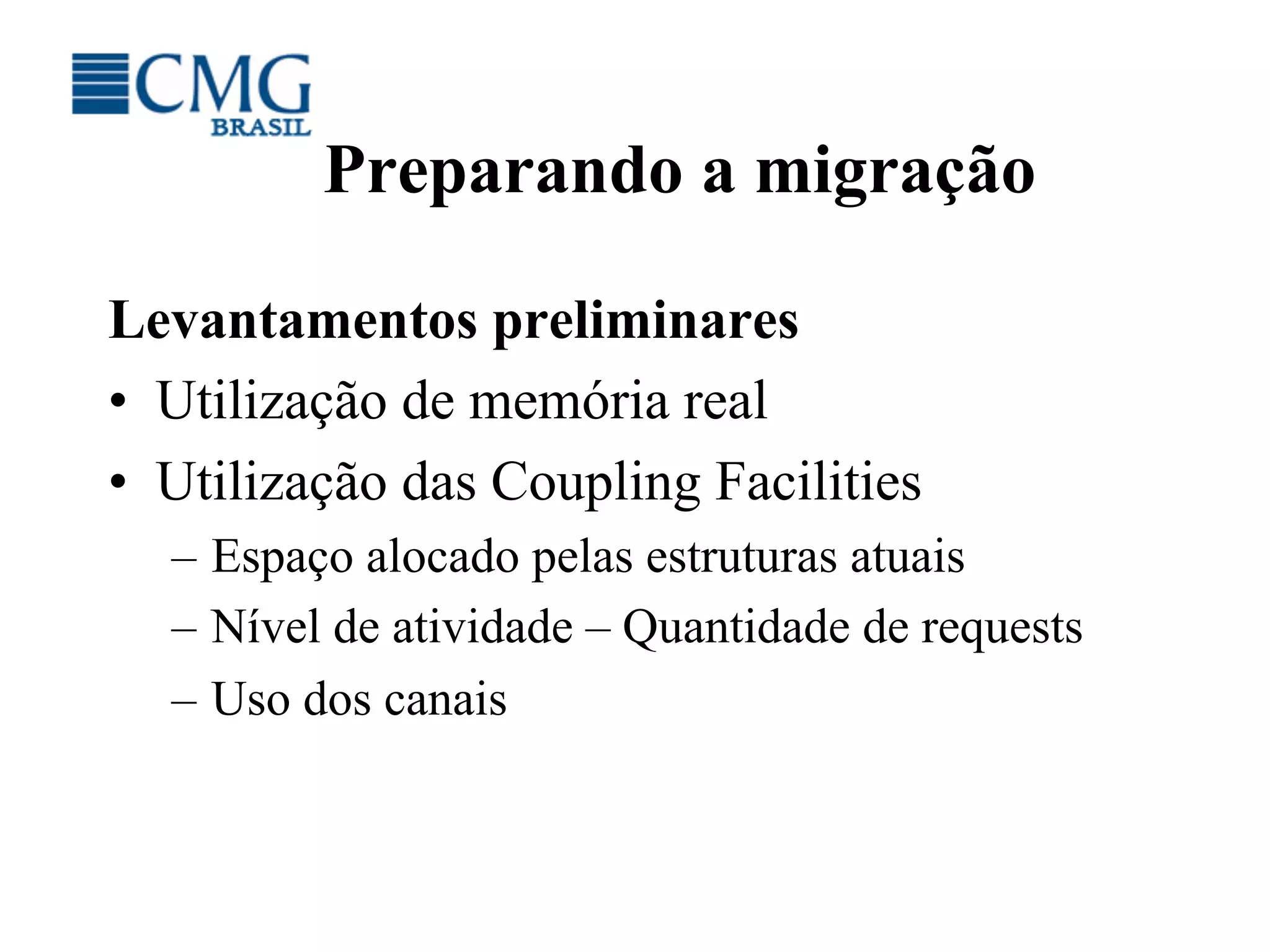

6. Preparando a migração
Levantamentos preliminares
• Utilização de memória real
• Utilização das Coupling Facilities
– Espaço alocado pelas estruturas atuais
– Nível de atividade – Quantidade de requests
– Uso dos canais

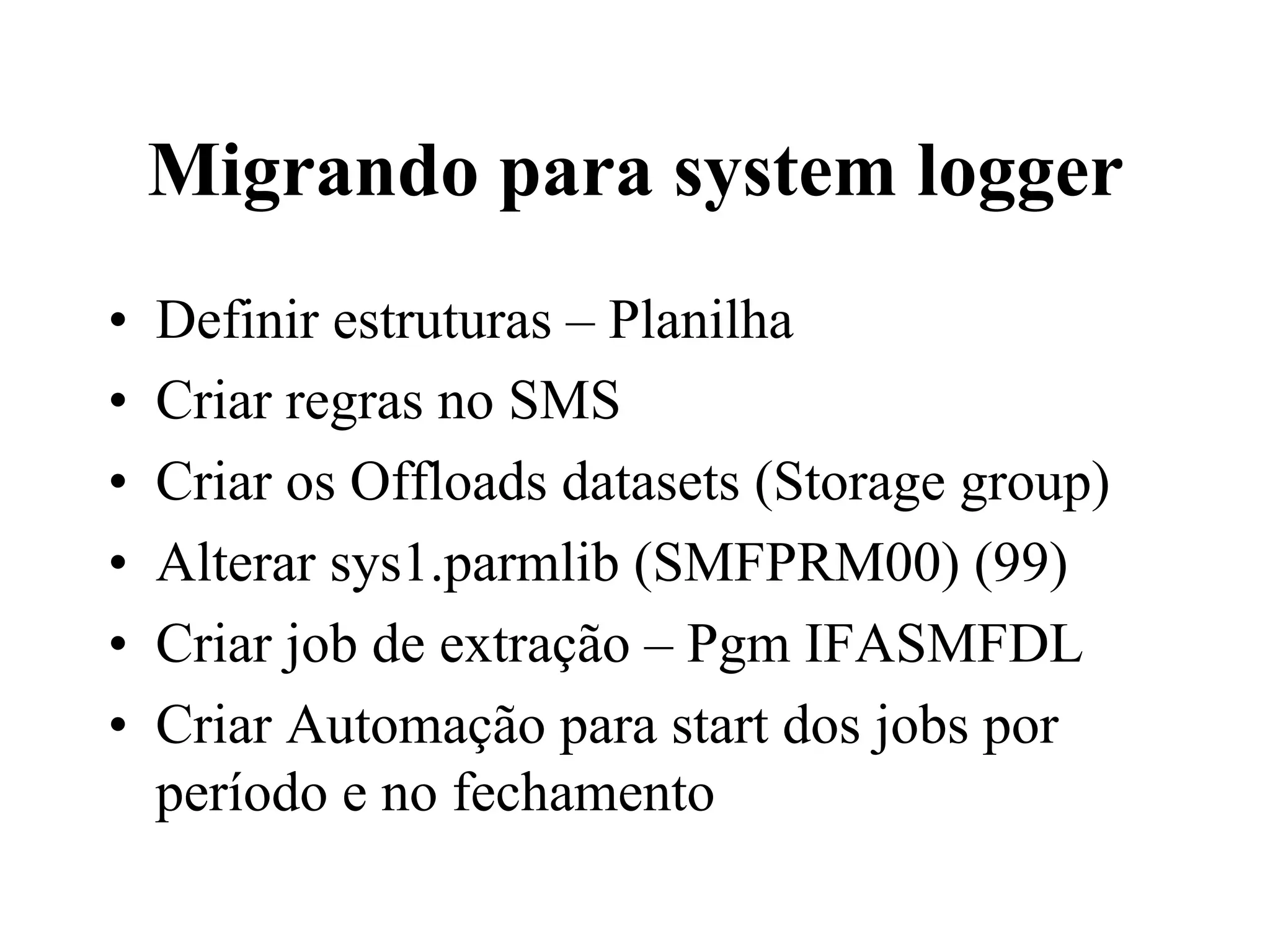

7. Migrando para system logger
• Definir estruturas – Planilha
• Criar regras no SMS
• Criar os Offloads datasets (Storage group)
• Alterar sys1.parmlib (SMFPRM00) (99)
• Criar job de extração – Pgm IFASMFDL
• Criar Automação para start dos jobs por
período e no fechamento

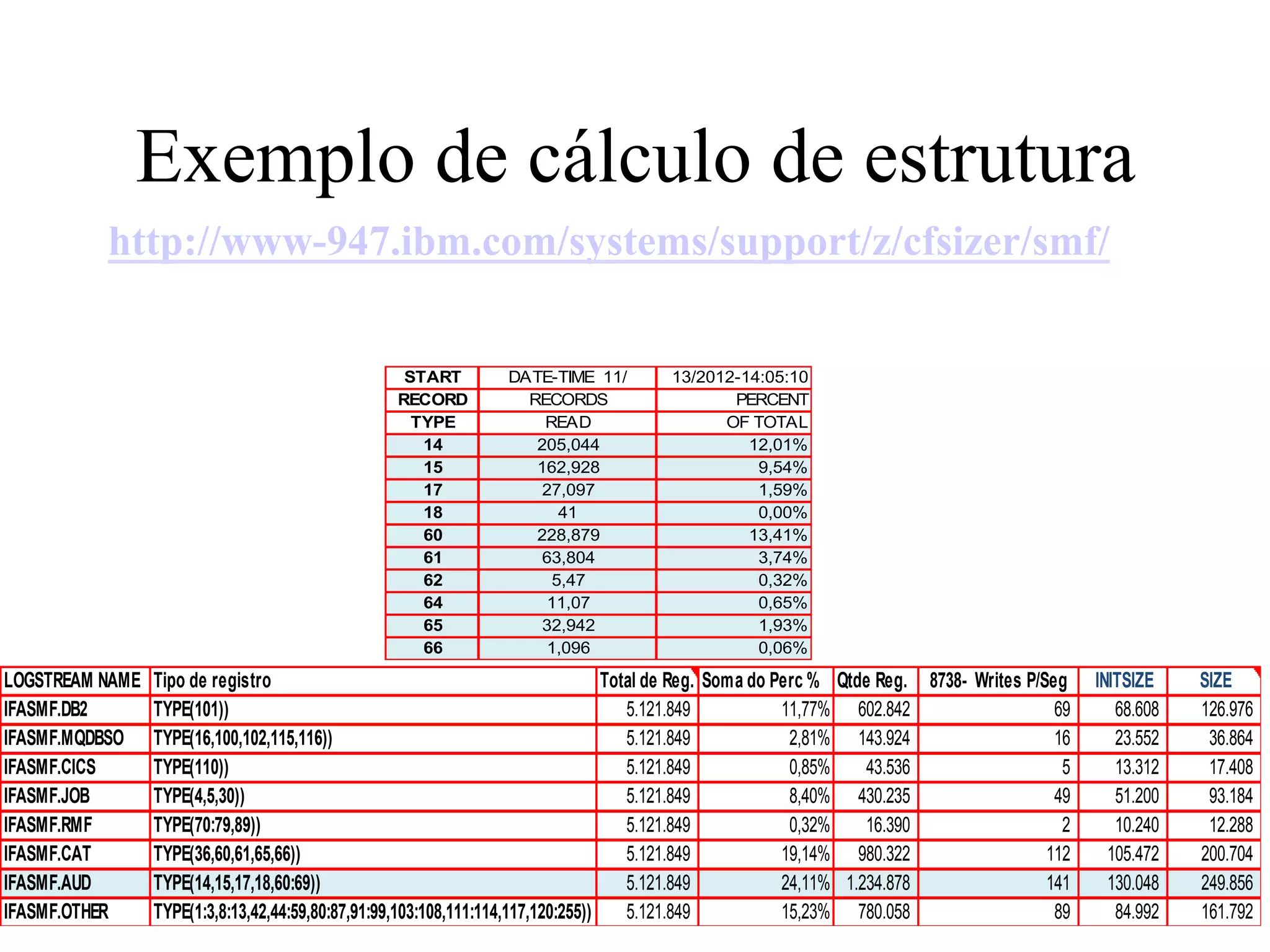

8. Exemplo de cálculo de estrutura
http://www-947.ibm.com/systems/support/z/cfsizer/smf/
LOGSTREAM NAME Tipo de registro Total de Reg. Soma do Perc % Qtde Reg. 8738- Writes P/Seg INITSIZE SIZE
IFASMF.DB2 TYPE(101)) 5.121.849 11,77% 602.842 69 68.608 126.976
IFASMF.MQDBSO TYPE(16,100,102,115,116)) 5.121.849 2,81% 143.924 16 23.552 36.864
IFASMF.CICS TYPE(110)) 5.121.849 0,85% 43.536 5 13.312 17.408
IFASMF.JOB TYPE(4,5,30)) 5.121.849 8,40% 430.235 49 51.200 93.184
IFASMF.RMF TYPE(70:79,89)) 5.121.849 0,32% 16.390 2 10.240 12.288
IFASMF.CAT TYPE(36,60,61,65,66)) 5.121.849 19,14% 980.322 112 105.472 200.704
IFASMF.AUD TYPE(14,15,17,18,60:69)) 5.121.849 24,11% 1.234.878 141 130.048 249.856
IFASMF.OTHER TYPE(1:3,8:13,42,44:59,80:87,91:99,103:108,111:114,117,120:255)) 5.121.849 15,23% 780.058 89 84.992 161.792
START DATE-TIME 11/ 13/2012-14:05:10
RECORD RECORDS PERCENT
TYPE READ OF TOTAL
14 205,044 12,01%
15 162,928 9,54%
17 27,097 1,59%
18 41 0,00%
60 228,879 13,41%
61 63,804 3,74%
62 5,47 0,32%
64 11,07 0,65%
65 32,942 1,93%
66 1,096 0,06%

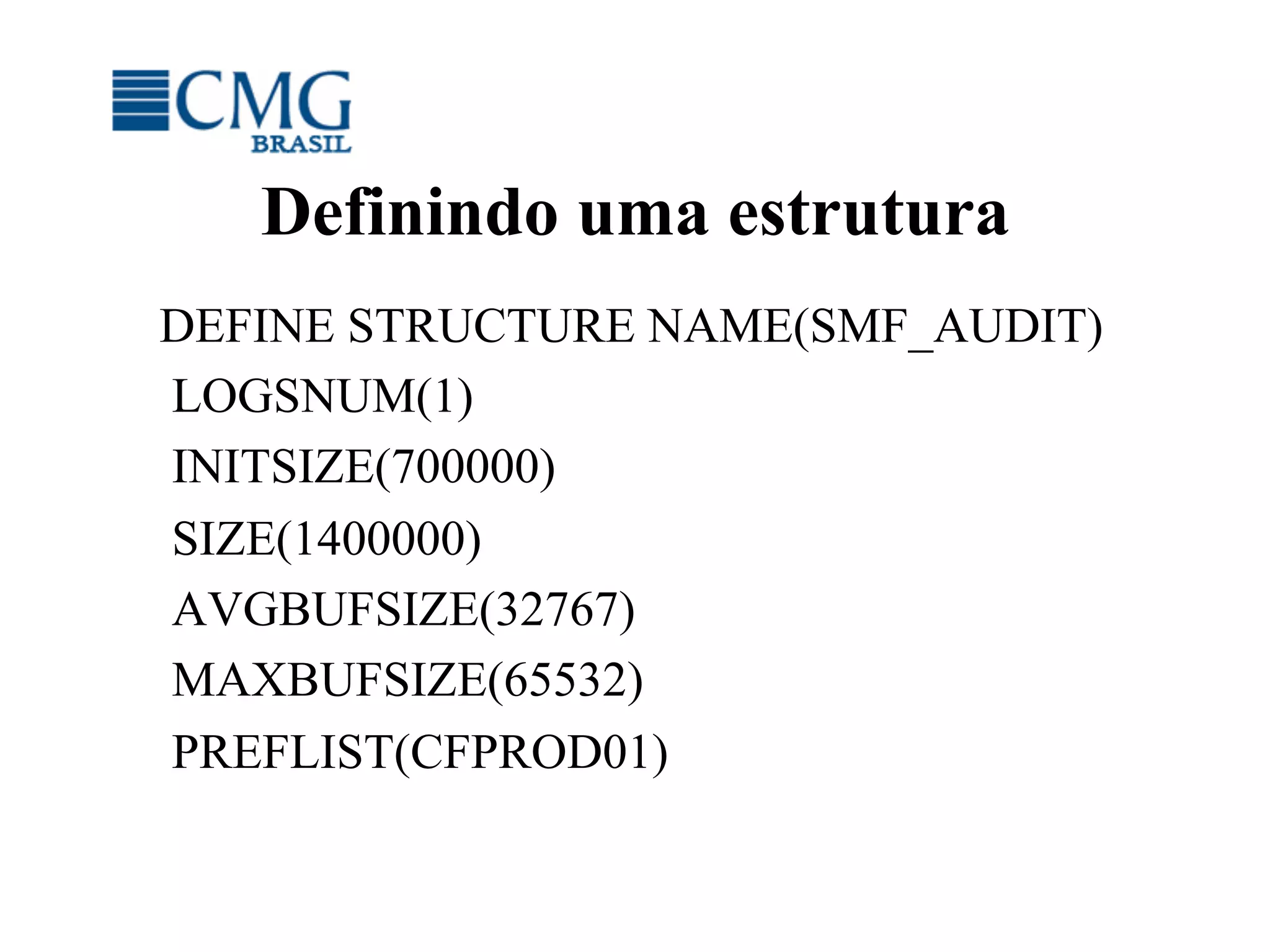

9. Definindo uma estrutura
DEFINE STRUCTURE NAME(SMF_AUDIT)
LOGSNUM(1)
INITSIZE(700000)
SIZE(1400000)
AVGBUFSIZE(32767)
MAXBUFSIZE(65532)
PREFLIST(CFPROD01)

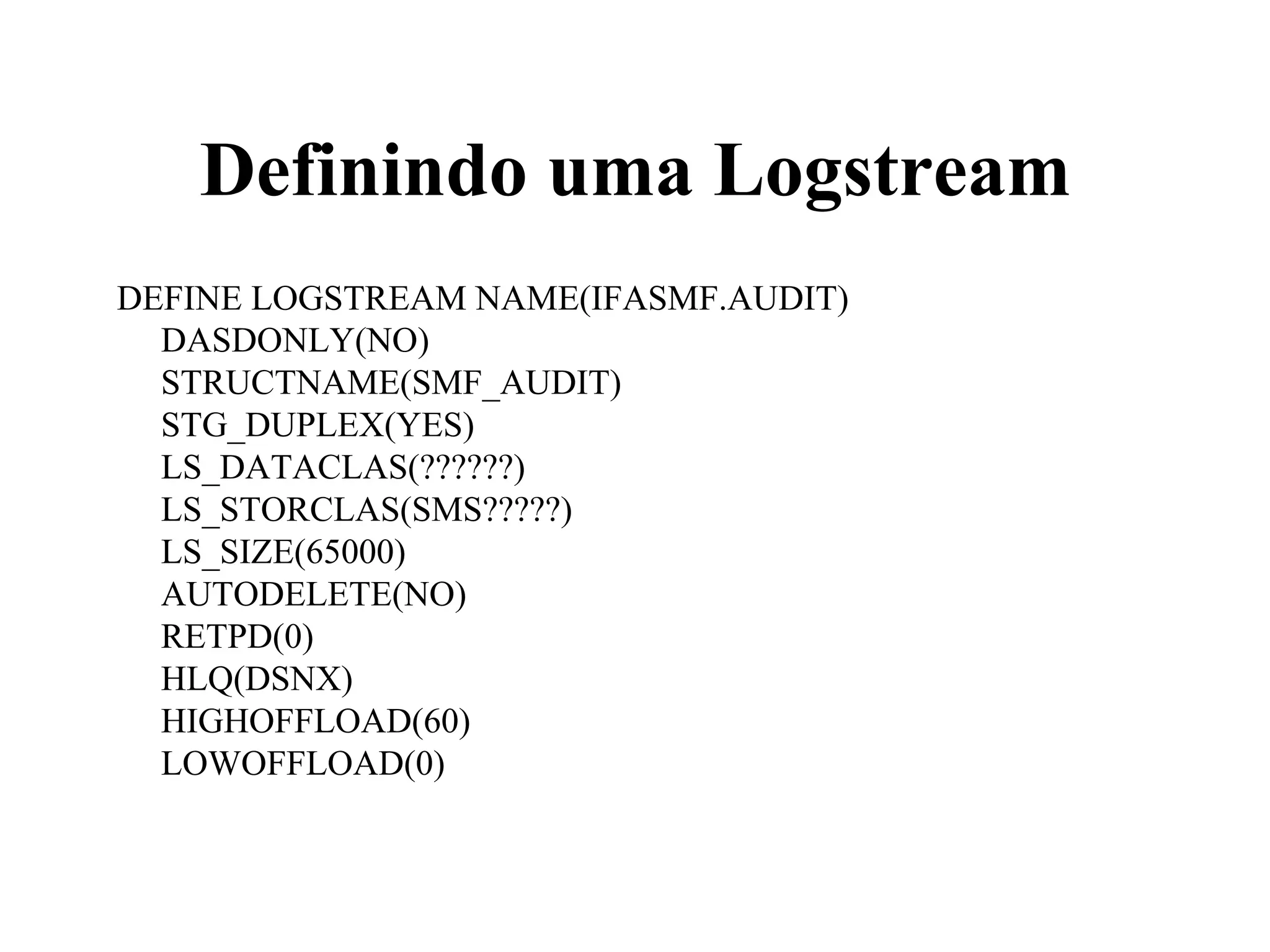

10. Definindo uma Logstream
DEFINE LOGSTREAM NAME(IFASMF.AUDIT)
DASDONLY(NO)
STRUCTNAME(SMF_AUDIT)
STG_DUPLEX(YES)
LS_DATACLAS(??????)
LS_STORCLAS(SMS?????)
LS_SIZE(65000)
AUTODELETE(NO)
RETPD(0)
HLQ(DSNX)
HIGHOFFLOAD(60)
LOWOFFLOAD(0)

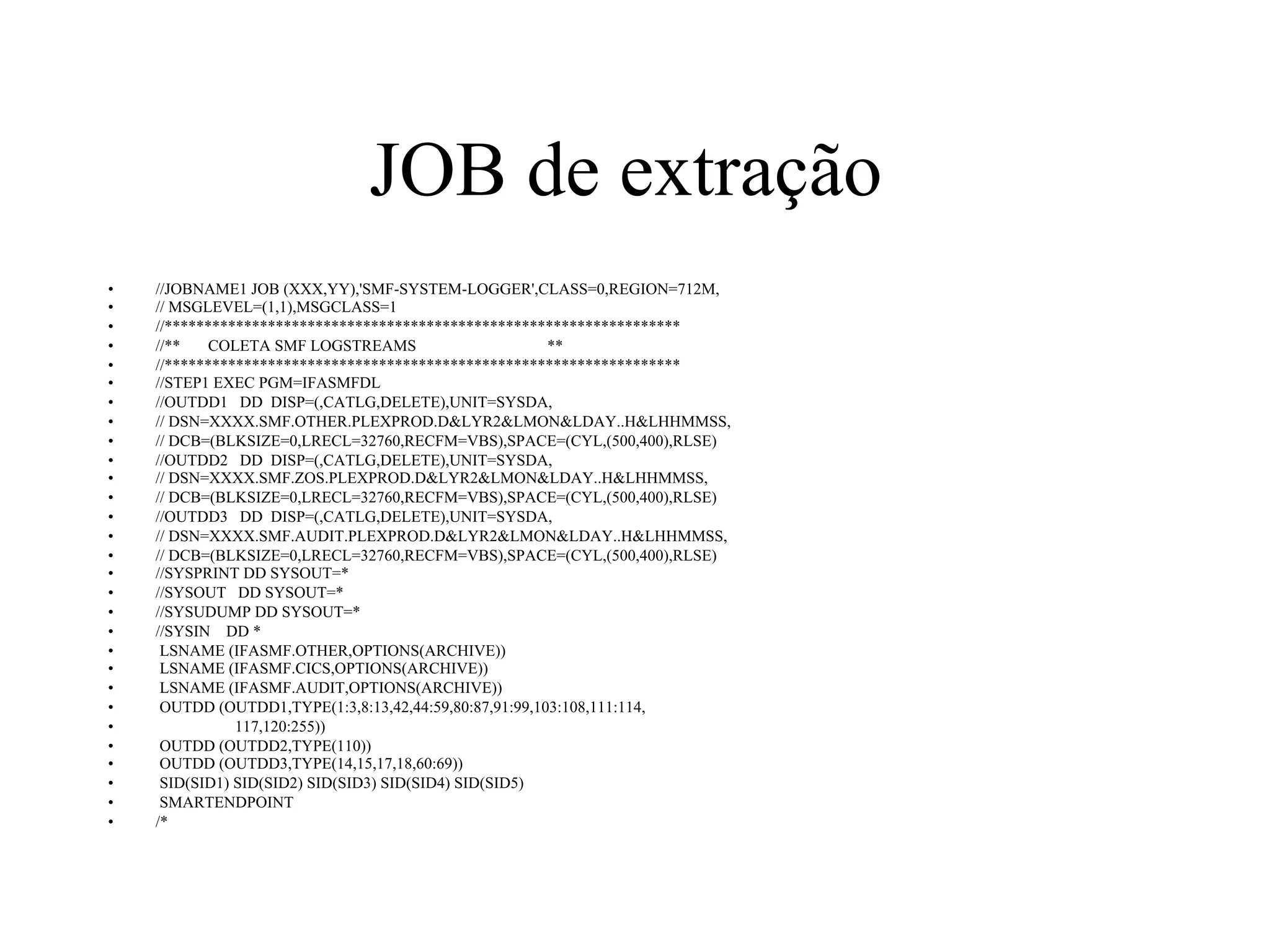

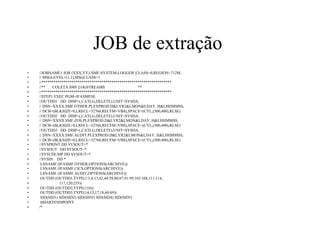

11. JOB de extração
• //JOBNAME1 JOB (XXX,YY),'SMF-SYSTEM-LOGGER',CLASS=0,REGION=712M,
• // MSGLEVEL=(1,1),MSGCLASS=1
• //*****************************************************************
• //** COLETA SMF LOGSTREAMS **
• //*****************************************************************
• //STEP1 EXEC PGM=IFASMFDL
• //OUTDD1 DD DISP=(,CATLG,DELETE),UNIT=SYSDA,
• // DSN=XXXX.SMF.OTHER.PLEXPROD.D&LYR2&LMON&LDAY..H&LHHMMSS,
• // DCB=(BLKSIZE=0,LRECL=32760,RECFM=VBS),SPACE=(CYL,(500,400),RLSE)
• //OUTDD2 DD DISP=(,CATLG,DELETE),UNIT=SYSDA,
• // DSN=XXXX.SMF.ZOS.PLEXPROD.D&LYR2&LMON&LDAY..H&LHHMMSS,
• // DCB=(BLKSIZE=0,LRECL=32760,RECFM=VBS),SPACE=(CYL,(500,400),RLSE)
• //OUTDD3 DD DISP=(,CATLG,DELETE),UNIT=SYSDA,
• // DSN=XXXX.SMF.AUDIT.PLEXPROD.D&LYR2&LMON&LDAY..H&LHHMMSS,
• // DCB=(BLKSIZE=0,LRECL=32760,RECFM=VBS),SPACE=(CYL,(500,400),RLSE)
• //SYSPRINT DD SYSOUT=*
• //SYSOUT DD SYSOUT=*
• //SYSUDUMP DD SYSOUT=*
• //SYSIN DD *
• LSNAME (IFASMF.OTHER,OPTIONS(ARCHIVE))
• LSNAME (IFASMF.CICS,OPTIONS(ARCHIVE))
• LSNAME (IFASMF.AUDIT,OPTIONS(ARCHIVE))
• OUTDD (OUTDD1,TYPE(1:3,8:13,42,44:59,80:87,91:99,103:108,111:114,
• 117,120:255))
• OUTDD (OUTDD2,TYPE(110))
• OUTDD (OUTDD3,TYPE(14,15,17,18,60:69))
• SID(SID1) SID(SID2) SID(SID3) SID(SID4) SID(SID5)
• SMARTENDPOINT
• /*

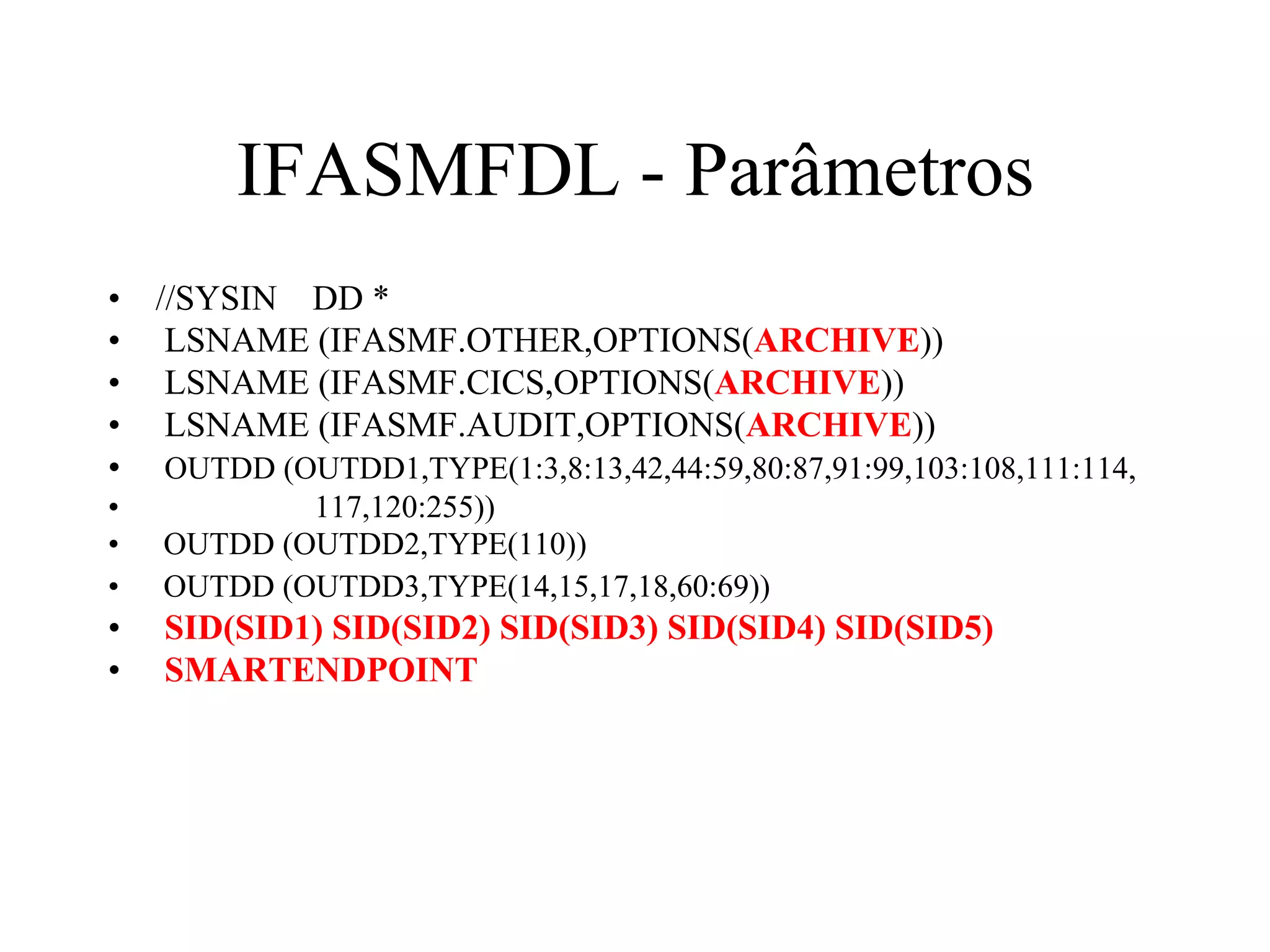

12. IFASMFDL - Parâmetros
• //SYSIN DD *
• LSNAME (IFASMF.OTHER,OPTIONS(ARCHIVE))
• LSNAME (IFASMF.CICS,OPTIONS(ARCHIVE))
• LSNAME (IFASMF.AUDIT,OPTIONS(ARCHIVE))
• OUTDD (OUTDD1,TYPE(1:3,8:13,42,44:59,80:87,91:99,103:108,111:114,
• 117,120:255))
• OUTDD (OUTDD2,TYPE(110))
• OUTDD (OUTDD3,TYPE(14,15,17,18,60:69))
• SID(SID1) SID(SID2) SID(SID3) SID(SID4) SID(SID5)
• SMARTENDPOINT

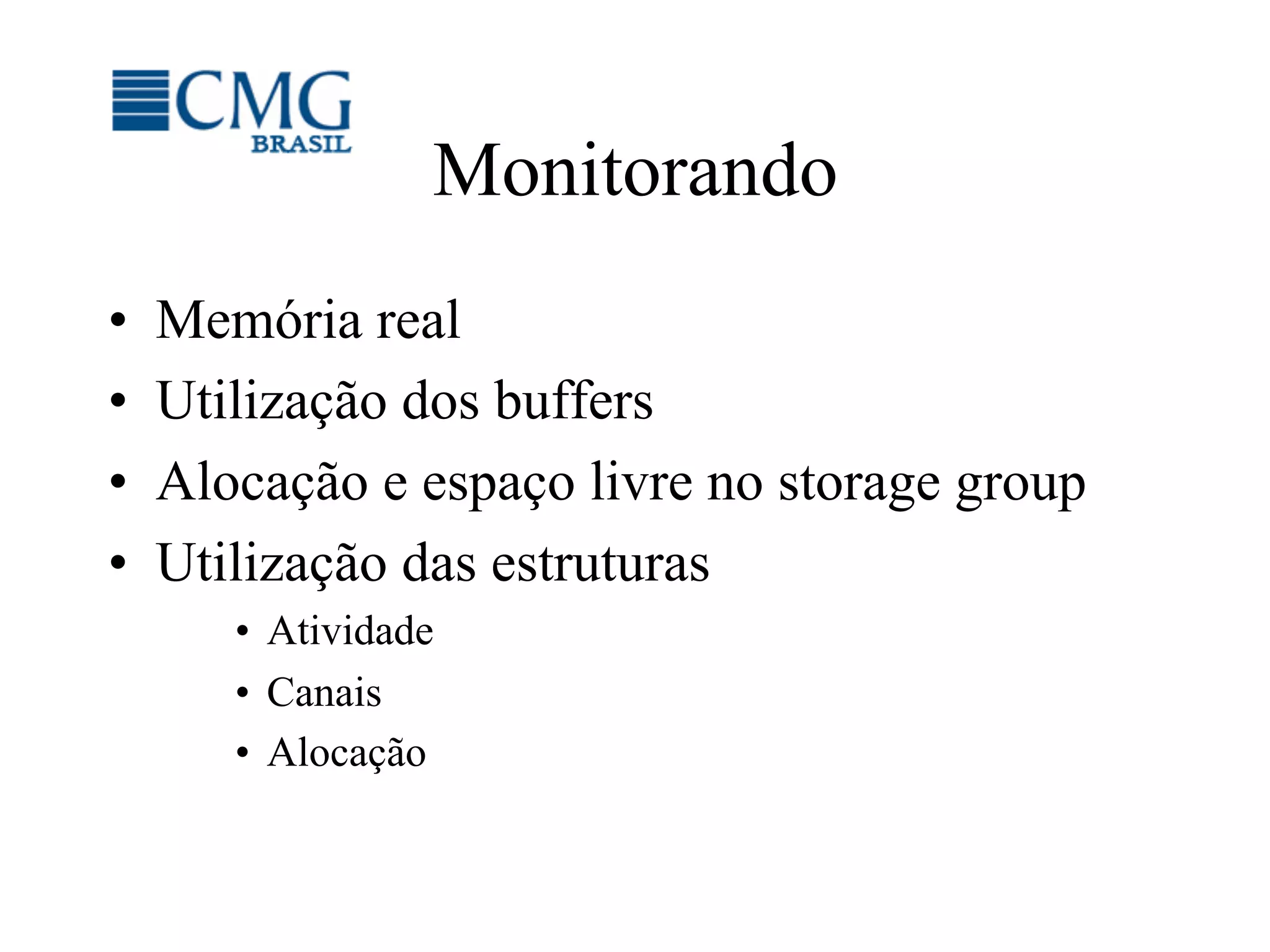

13. Monitorando
• Memória real
• Utilização dos buffers
• Alocação e espaço livre no storage group
• Utilização das estruturas
• Atividade
• Canais
• Alocação

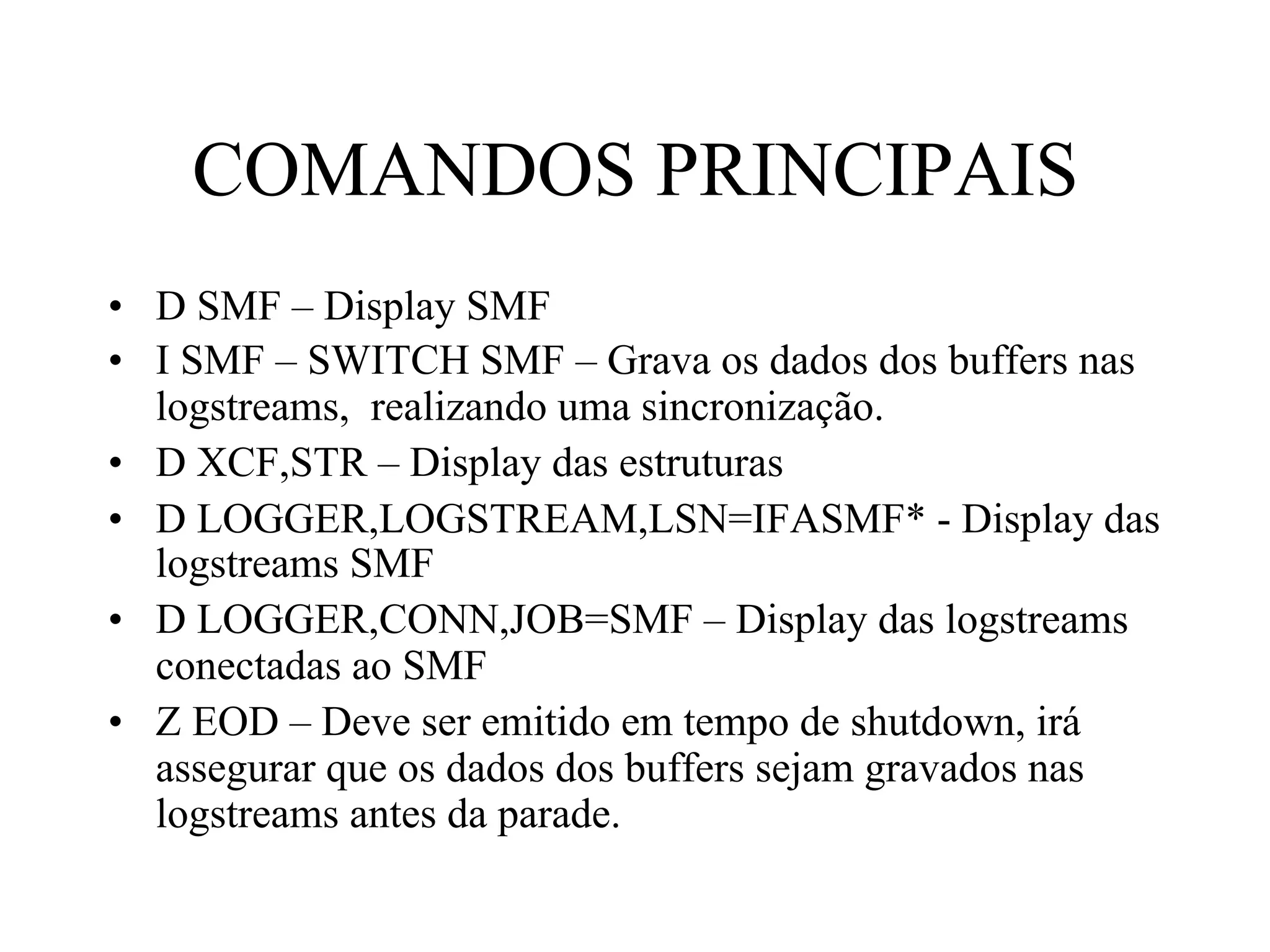

14. COMANDOS PRINCIPAIS
• D SMF – Display SMF
• I SMF – SWITCH SMF – Grava os dados dos buffers nas
logstreams, realizando uma sincronização.
• D XCF,STR – Display das estruturas
• D LOGGER,LOGSTREAM,LSN=IFASMF* - Display das
logstreams SMF
• D LOGGER,CONN,JOB=SMF – Display das logstreams
conectadas ao SMF
• Z EOD – Deve ser emitido em tempo de shutdown, irá
assegurar que os dados dos buffers sejam gravados nas
logstreams antes da parade.

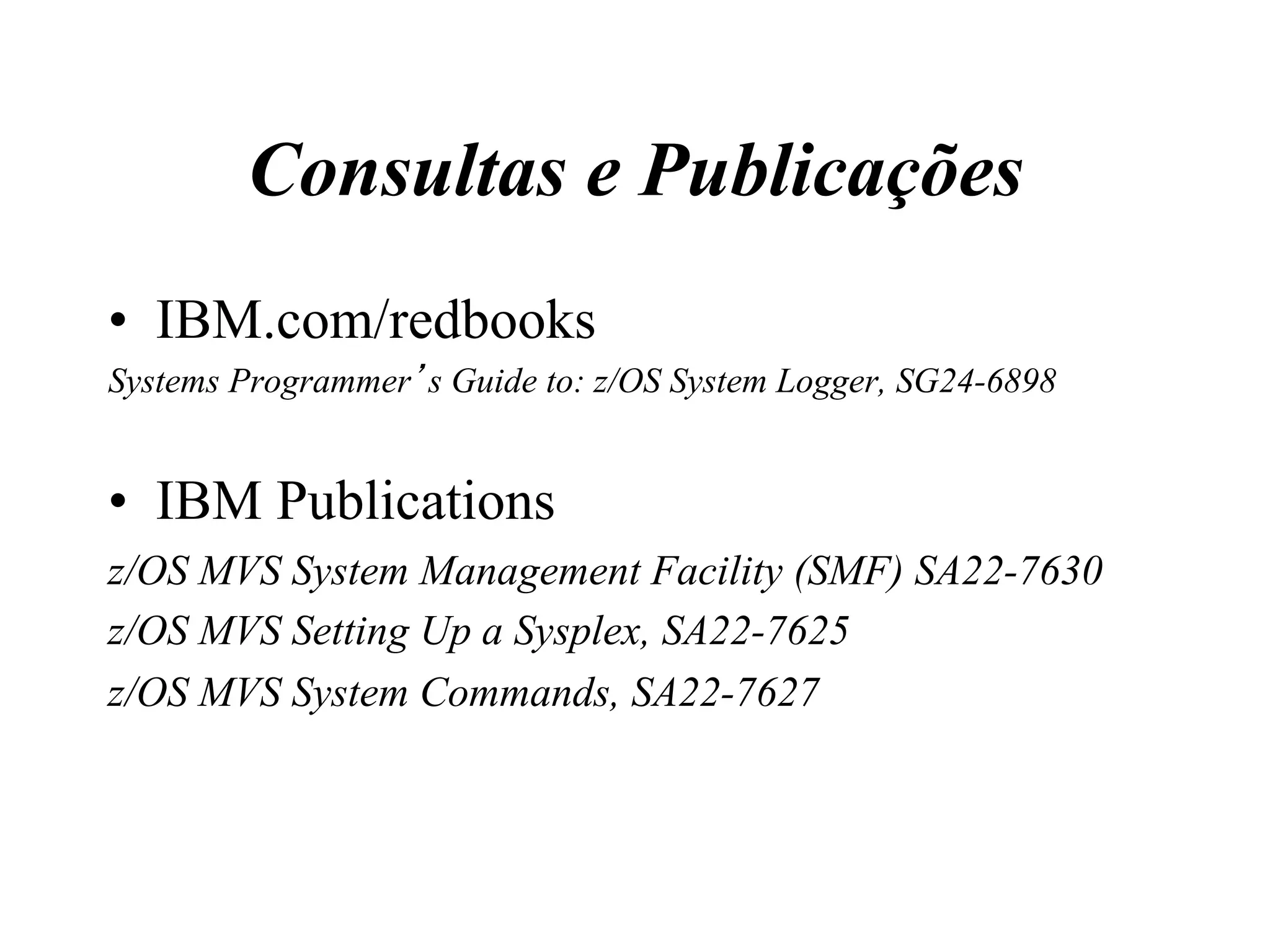

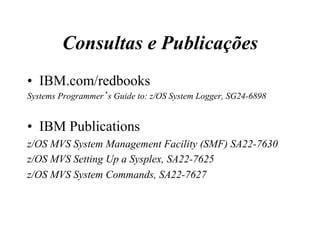

15. Consultas e Publicações
• IBM.com/redbooks
Systems Programmer’s Guide to: z/OS System Logger, SG24-6898
• IBM Publications
z/OS MVS System Management Facility (SMF) SA22-7630
z/OS MVS Setting Up a Sysplex, SA22-7625
z/OS MVS System Commands, SA22-7627

16. Perguntas?

17. Grato pela
atenção!
Jorge Henrique de Souza Areias
jareias@br.ibm.com
(11)2927-5213
