1) O documento descreve os procedimentos para backup lógico e físico de um sistema, incluindo a criação e aplicação de arquivos de backup denominados PE, LL e LM na memória não volátil do sistema. 2) Também explica como configurar o acesso FTP para gerenciar arquivos na memória do sistema, como associar números de ramais a circuitos, e como projetar rotas de comunicação entre dispositivos através da programação de parâmetros como números internos e externos. 3) Por fim, lista comandos para configurar e

1. Back up
Lógico:
1. Criação: RTRIEV
PR ≫≫ renomeia PExxxx
OR ≫≫ renomeia LLxxxx
2. Aplicação: STPROJ:;
Formato MIS:
1. Criação: GEBUMI:;
· LMxxxx
· Cria um novo arquivo ‘Journal’ zerado
OBS: todo comando é executado na RAM e também copiado na
FEPROM (no arquivo Journal)
2. Aplicação: STCOLD:; ou desliga/liga energia elétrica.
Obs: Caso não haja um arquivo LM são carregados os arquivos PE/LL
mais atuais.

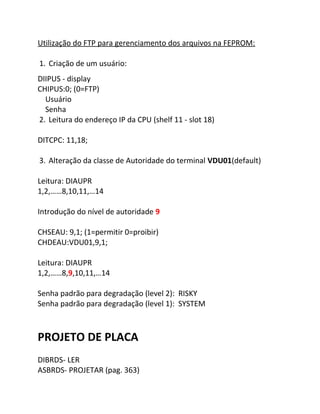

2. Utilização do FTP para gerenciamento dos arquivos na FEPROM:
1. Criação de um usuário:
DIIPUS - display
CHIPUS:0; (0=FTP)
Usuário
Senha
2. Leitura do endereço IP da CPU (shelf 11 - slot 18)
DITCPC: 11,18;
3. Alteração da classe de Autoridade do terminal VDU01(default)
Leitura: DIAUPR
1,2,……8,10,11,…14
Introdução do nível de autoridade 9
CHSEAU: 9,1; (1=permitir 0=proibir)
CHDEAU:VDU01,9,1;
Leitura: DIAUPR
1,2,……8,9,10,11,…14
Senha padrão para degradação (level 2): RISKY
Senha padrão para degradação (level 1): SYSTEM
PROJETO DE PLACA
DIBRDS- LER
ASBRDS- PROJETAR (pag. 363)

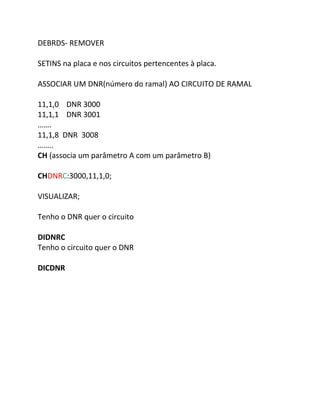

3. DEBRDS- REMOVER
SETINS na placa e nos circuitos pertencentes à placa.
ASSOCIAR UM DNR(número do ramal) AO CIRCUITO DE RAMAL
11,1,0 DNR 3000
11,1,1 DNR 3001
…….
11,1,8 DNR 3008
……..
CH (associa um parâmetro A com um parâmetro B)
CHDNRC:3000,11,1,0;
VISUALIZAR;
Tenho o DNR quer o circuito
DIDNRC
Tenho o circuito quer o DNR
DICDNR

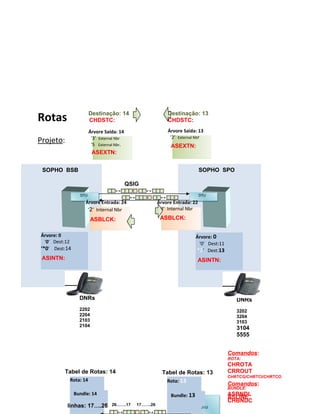

4. Rotas
Projeto:
DTU
Destinação: 14 Destinação: 13
CHDSTC: CHDSTC:
QSIG
Árvore: 0
‘0’ Dest:12
‘*0’ Dest:14
Árvore Entrada: 24
‘2’ Internal Nbr
Tabel de Rotas: 14
DTU
DNRs
3202
3204
3103
3104
5555
SOPHO SPO
Árvore: 0
‘0’ Dest:11
*2’ Dest:13
Árvore Saída: 14
‘3’ External Nbr
‘5 External Nbr.
Árvore Saída: 13
‘2’ External Nbr
DNRs
2202
2204
2103
2104
Árvore Entrada: 22
‘3’ Internal Nbr
Rota: 14
Bundle: 14
Tabel de Rotas: 13
Rota: 13
Bundle: 13
linhas: 17….26 26…….17 17…….26
DTU DTU
Comandos:
ROTA:
CHROTA
CRROUT
CHRTCG/CHRTCI/CHRTCO
Comandos:
BUNDLE:
ASLINE
ASBNDL
CHBNDC
ASINTN:
ASEXTN:
ASBLCK: ASBLCK:
SOPHO BSB
ASEXTN:
ASINTN:
