O documento discute a importância da inspeção final das instalações elétricas e do Prontuário das Instalações Elétricas (PIE) de acordo com a NR-10. O PIE deve conter a documentação e relatórios técnicos que comprovem a segurança das instalações elétricas de acordo com a legislação. A falta de documentação adequada e inspeções periódicas pode resultar em multas.

1. V ESW Brasil 2013
Seminário Internacional de Engenharia
Elétrica na Segurança do Trabalho
A INSPEÇÃO FINAL DAS
INSTALAÇÕES
ELÉTRICAS
Autor:Eng. Gerson Sampaio Filho.
Organização/Empresa:TEKNERGIA LTDA
Recife – 16 a 18 de outubro
Auditório da Celpe

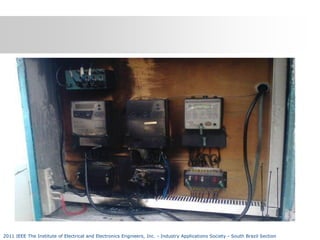

2. 2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

3. A www.abracopel.org.br ajuda a
sociedade a estar atenta para os perigos
da Eletricidade. O presente artigo mostra
que é obrigatório pela NR-10 o
“PRONTUÁRIO DAS INSTALAÇÕES
ELÉTRICAS (PIE)”
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

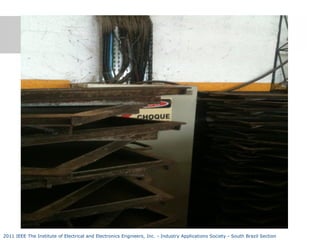

4. 2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

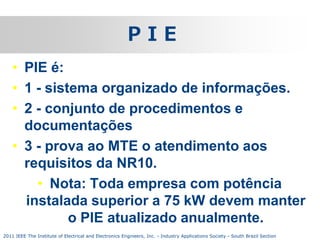

5. PIE
• PIE é:
• 1 - sistema organizado de informações.
• 2 - conjunto de procedimentos e
documentações
• 3 - prova ao MTE o atendimento aos
requisitos da NR10.
• Nota: Toda empresa com potência
instalada superior a 75 kW devem manter
o PIE atualizado anualmente.
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

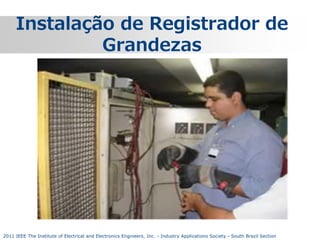

6. Instalação de Registrador de
Grandezas
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

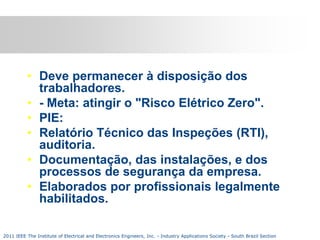

7. • Deve permanecer à disposição dos
trabalhadores.
• - Meta: atingir o "Risco Elétrico Zero".
• PIE:
• Relatório Técnico das Inspeções (RTI),
auditoria.
• Documentação, das instalações, e dos
processos de segurança da empresa.
• Elaborados por profissionais legalmente
habilitados.
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

8. • - RTI com cronograma de adequação à NR10.
• - Auditoria contempla os riscos e condições
ambientais.
• - Toda a documentação das instalações elétricas,
• - os procedimentos de trabalho dos eletricistas
• - os equipamentos e ferramentas
• - os treinamentos realizados
• - medidas de proteção coletiva e individual
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

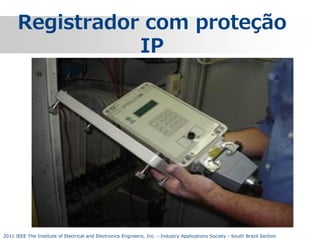

9. Registrador com proteção
IP
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

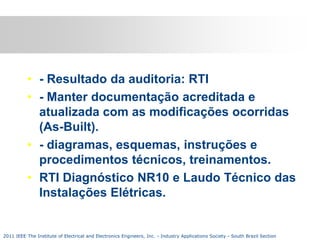

10. • - Resultado da auditoria: RTI
• - Manter documentação acreditada e
atualizada com as modificações ocorridas
(As-Built).
• - diagramas, esquemas, instruções e
procedimentos técnicos, treinamentos.
• RTI Diagnóstico NR10 e Laudo Técnico das
Instalações Elétricas.
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

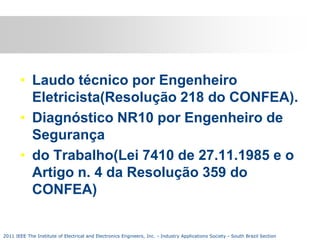

11. • Laudo técnico por Engenheiro
Eletricista(Resolução 218 do CONFEA).
• Diagnóstico NR10 por Engenheiro de
Segurança
• do Trabalho(Lei 7410 de 27.11.1985 e o
Artigo n. 4 da Resolução 359 do
CONFEA)
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

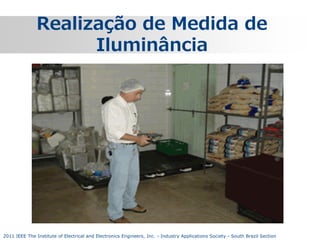

12. Realização de Medida de
Iluminância
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

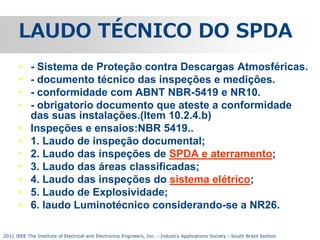

13. LAUDO TÉCNICO DO SPDA
•
•
•
•
•
•
•
•
•
•
•
- Sistema de Proteção contra Descargas Atmosféricas.
- documento técnico das inspeções e medições.
- conformidade com ABNT NBR-5419 e NR10.
- obrigatorio documento que ateste a conformidade
das suas instalações.(Item 10.2.4.b)
Inspeções e ensaios:NBR 5419..
1. Laudo de inspeção documental;
2. Laudo das inspeções de SPDA e aterramento;
3. Laudo das áreas classificadas;
4. Laudo das inspeções do sistema elétrico;
5. Laudo de Explosividade;
6. laudo Luminotécnico considerando-se a NR26.
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

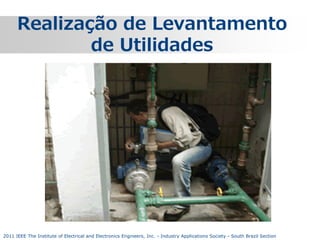

14. Realização de Levantamento
de Utilidades
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

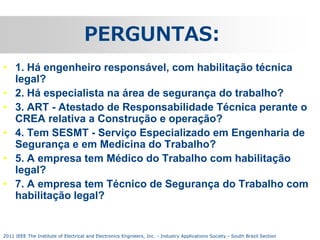

15. PERGUNTAS:
• 1. Há engenheiro responsável, com habilitação técnica
legal?
• 2. Há especialista na área de segurança do trabalho?
• 3. ART - Atestado de Responsabilidade Técnica perante o
CREA relativa a Construção e operação?
• 4. Tem SESMT - Serviço Especializado em Engenharia de
Segurança e em Medicina do Trabalho?
• 5. A empresa tem Médico do Trabalho com habilitação
legal?
• 7. A empresa tem Técnico de Segurança do Trabalho com
habilitação legal?
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

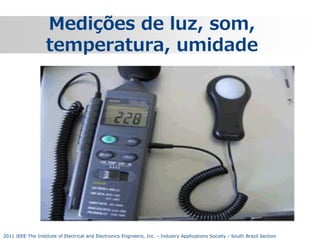

16. Medições de luz, som,
temperatura, umidade
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

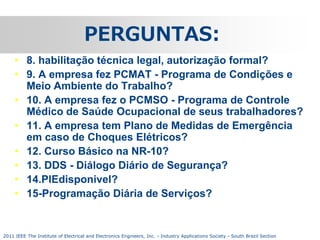

17. PERGUNTAS:
• 8. habilitação técnica legal, autorização formal?
• 9. A empresa fez PCMAT - Programa de Condições e
Meio Ambiente do Trabalho?
• 10. A empresa fez o PCMSO - Programa de Controle
Médico de Saúde Ocupacional de seus trabalhadores?
• 11. A empresa tem Plano de Medidas de Emergência
em caso de Choques Elétricos?
• 12. Curso Básico na NR-10?
• 13. DDS - Diálogo Diário de Segurança?
• 14.PIEdisponivel?
• 15-Programação Diária de Serviços?
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

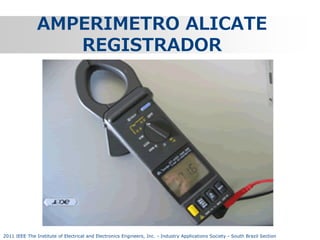

18. AMPERIMETRO ALICATE
REGISTRADOR
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

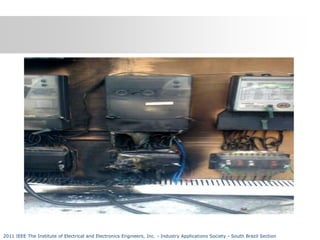

19. 2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

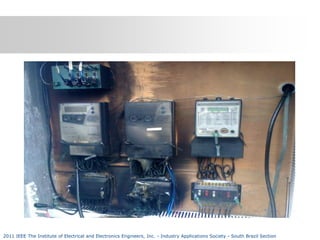

20. 2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section

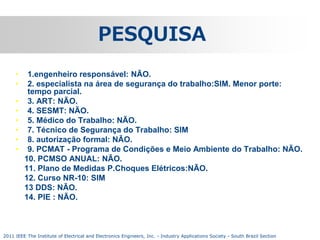

21. PESQUISA
•
•
•
•
•
•
•
•
1.engenheiro responsável: NÃO.
2. especialista na área de segurança do trabalho:SIM. Menor porte:
tempo parcial.
3. ART: NÃO.
4. SESMT: NÃO.
5. Médico do Trabalho: NÃO.
7. Técnico de Segurança do Trabalho: SIM
8. autorização formal: NÃO.
9. PCMAT - Programa de Condições e Meio Ambiente do Trabalho: NÃO.
10. PCMSO ANUAL: NÃO.
11. Plano de Medidas P.Choques Elétricos:NÃO.
12. Curso NR-10: SIM
13 DDS: NÃO.
14. PIE : NÃO.
2011 IEEE The Institute of Electrical and Electronics Engineers, Inc. - Industry Applications Society - South Brazil Section
