5 - AULA DE ANOTONIA - CRÂNIO E OSSOS DA FACE.pdf
- 1.

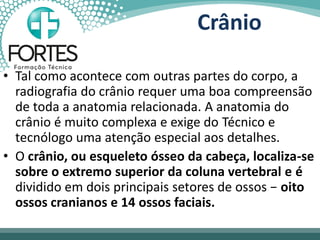

- 2. Crânio • Tal comoacontece com outras partes do corpo, a radiografia do crânio requer uma boa compreensão de toda a anatomia relacionada. A anatomia do crânio é muito complexa e exige do Técnico e tecnólogo uma atenção especial aos detalhes. • O crânio, ou esqueleto ósseo da cabeça, localiza-se sobre o extremo superior da coluna vertebral e é dividido em dois principais setores de ossos − oito ossos cranianos e 14 ossos faciais.

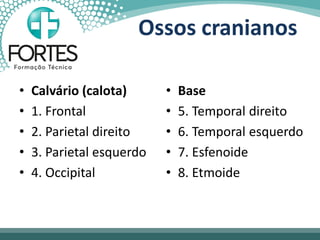

- 3. Ossos cranianos • Calvário(calota) • 1. Frontal • 2. Parietal direito • 3. Parietal esquerdo • 4. Occipital • Base • 5. Temporal direito • 6. Temporal esquerdo • 7. Esfenoide • 8. Etmoide

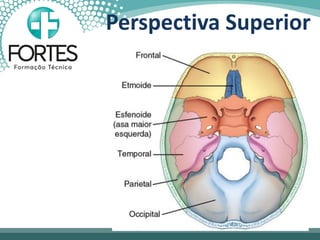

- 4.

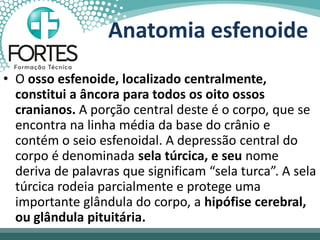

- 5. Anatomia esfenoide • Oosso esfenoide, localizado centralmente, constitui a âncora para todos os oito ossos cranianos. A porção central deste é o corpo, que se encontra na linha média da base do crânio e contém o seio esfenoidal. A depressão central do corpo é denominada sela túrcica, e seu nome deriva de palavras que significam “sela turca”. A sela túrcica rodeia parcialmente e protege uma importante glândula do corpo, a hipófise cerebral, ou glândula pituitária.

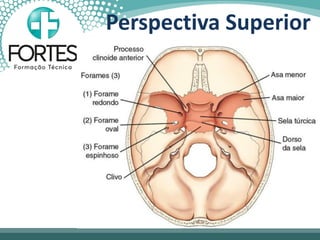

- 6.

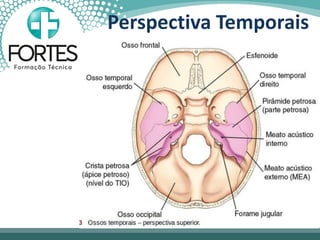

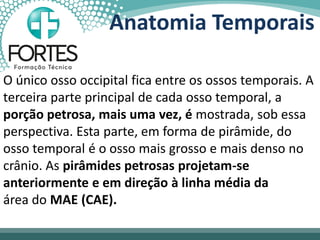

- 7. Anatomia Temporais O únicoosso occipital fica entre os ossos temporais. A terceira parte principal de cada osso temporal, a porção petrosa, mais uma vez, é mostrada, sob essa perspectiva. Esta parte, em forma de pirâmide, do osso temporal é o osso mais grosso e mais denso no crânio. As pirâmides petrosas projetam-se anteriormente e em direção à linha média da área do MAE (CAE).
- 8.

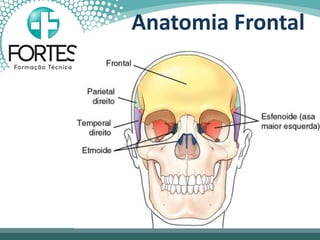

- 9.

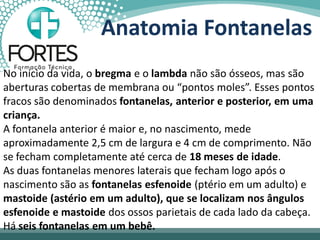

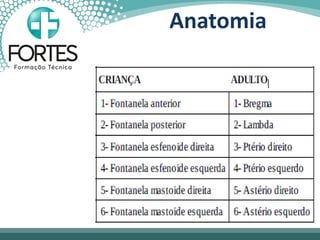

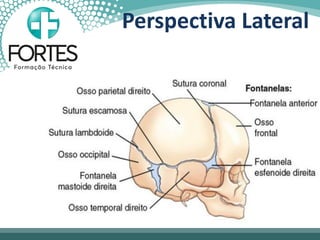

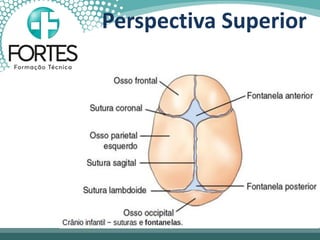

- 10. Anatomia Fontanelas No inícioda vida, o bregma e o lambda não são ósseos, mas são aberturas cobertas de membrana ou “pontos moles”. Esses pontos fracos são denominados fontanelas, anterior e posterior, em uma criança. A fontanela anterior é maior e, no nascimento, mede aproximadamente 2,5 cm de largura e 4 cm de comprimento. Não se fecham completamente até cerca de 18 meses de idade. As duas fontanelas menores laterais que fecham logo após o nascimento são as fontanelas esfenoide (ptério em um adulto) e mastoide (astério em um adulto), que se localizam nos ângulos esfenoide e mastoide dos ossos parietais de cada lado da cabeça. Há seis fontanelas em um bebê.
- 11.
- 12.
- 13.

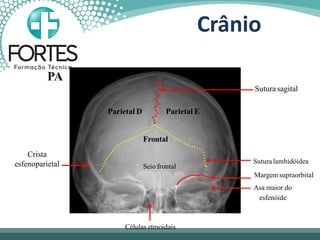

- 14. Parietal D ParietalE Frontal Crista esfenoparietal Sutura sagital Sutura lambidóidea Seio frontal Margemsupraorbital Asa maior do esfenóide Células etmoidais PA Crânio
- 15. Perfil Fossa anterior Díploe Sutura lambidóidea Células mastóideas Occipital Espinha nasal inferior Frontal Seio frontal Nasal Tetoda órbita Seio esfenoidal Sutura coronal Crânio

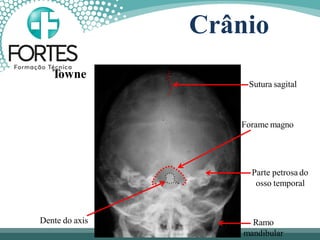

- 16. Sutura sagital Forame magno Partepetrosa do osso temporal Ramo mandibular Dente do axis Towne Crânio
- 17. Sela Turca Clinóide posterior Clinóide anterior Dorsoda sela Clivo Sela turca Seio esfenoidal Sutura coronal

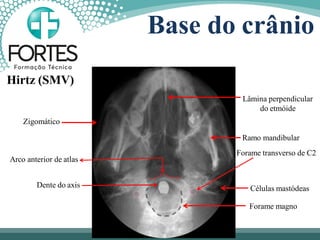

- 18. Base do crânio Hirtz(SMV) Lâmina perpendicular do etmóide Ramo mandibular Forame transverso de C2 Células mastódeas Forame magno Zigomático Arco anterior de atlas Dente do axis
- 19.
- 20.
- 21.

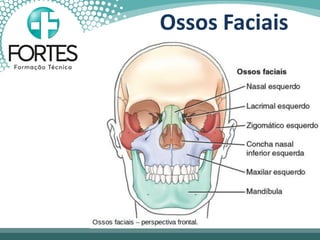

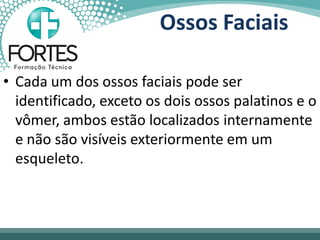

- 22. Ossos Faciais • Cadaum dos ossos faciais pode ser identificado, exceto os dois ossos palatinos e o vômer, ambos estão localizados internamente e não são visíveis exteriormente em um esqueleto.
- 23.
- 24.

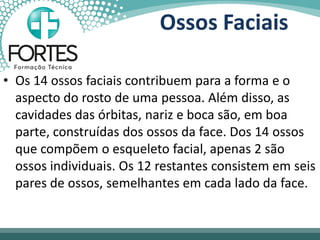

- 25. • Os 14ossos faciais contribuem para a forma e o aspecto do rosto de uma pessoa. Além disso, as cavidades das órbitas, nariz e boca são, em boa parte, construídas dos ossos da face. Dos 14 ossos que compõem o esqueleto facial, apenas 2 são ossos individuais. Os 12 restantes consistem em seis pares de ossos, semelhantes em cada lado da face. Ossos Faciais
- 26.

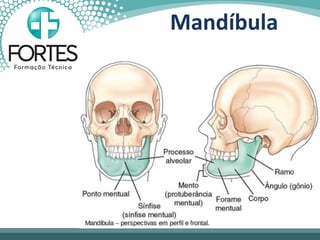

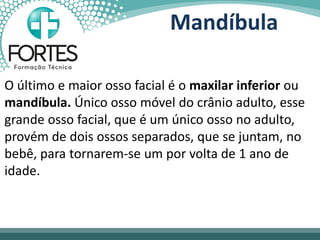

- 27. Mandíbula O último emaior osso facial é o maxilar inferior ou mandíbula. Único osso móvel do crânio adulto, esse grande osso facial, que é um único osso no adulto, provém de dois ossos separados, que se juntam, no bebê, para tornarem-se um por volta de 1 ano de idade.
- 28.
- 29.

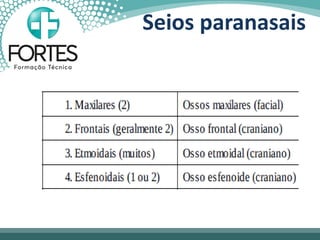

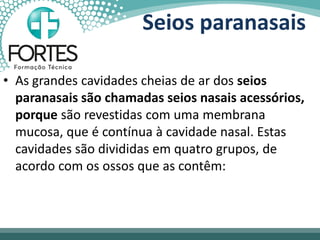

- 30. Seios paranasais • Asgrandes cavidades cheias de ar dos seios paranasais são chamadas seios nasais acessórios, porque são revestidas com uma membrana mucosa, que é contínua à cavidade nasal. Estas cavidades são divididas em quatro grupos, de acordo com os ossos que as contêm:
- 31.

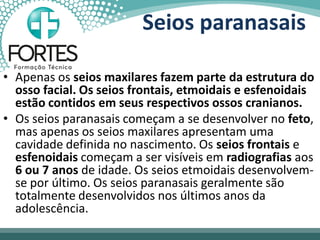

- 32. • Apenas osseios maxilares fazem parte da estrutura do osso facial. Os seios frontais, etmoidais e esfenoidais estão contidos em seus respectivos ossos cranianos. • Os seios paranasais começam a se desenvolver no feto, mas apenas os seios maxilares apresentam uma cavidade definida no nascimento. Os seios frontais e esfenoidais começam a ser visíveis em radiografias aos 6 ou 7 anos de idade. Os seios etmoidais desenvolvem- se por último. Os seios paranasais geralmente são totalmente desenvolvidos nos últimos anos da adolescência. Seios paranasais
- 33.
- 34.

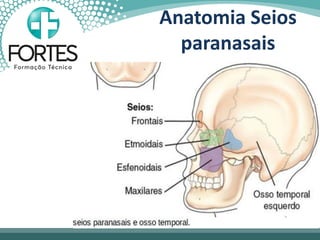

- 35. Cavidades dos seios paranasais •Todas as cavidades dos seios paranasais comunicam-se uma com a outra, e com a cavidade nasal, a qual é dividida em duas câmaras, ou fossas, iguais. No caso dos seios maxilares, este local de comunicação é a abertura para o meio do meato nasal, passagem situada do lado medial superior da própria cavidade do seio. Quando uma pessoa está ereta, qualquer muco ou fluido que está preso dentro do seio tende a permanecer lá e dispor-se em camadas, formando um nível líquido. • Portanto, o posicionamento radiográfico dos seios paranasais deve ser realizado com o paciente em posição ereta, se possível, para delinear eventuais níveis de ar e fluido.

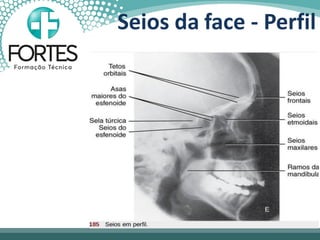

- 36. Seios da face- Perfil

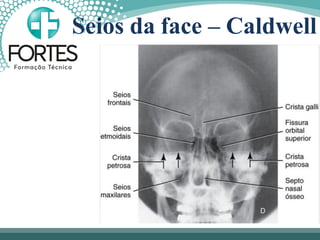

- 37. Seios da face– Caldwell
- 38. Seios da face– Waters Seio frontal Nasal Zigomático E Septo nasal Seio maxilar ou Paranasal D Waters
- 39.

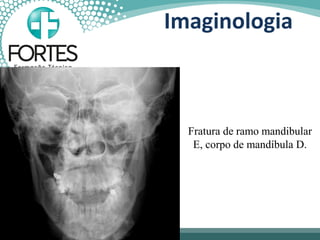

- 40. Fratura de ramomandibular E, corpo de mandíbula D. Imaginologia

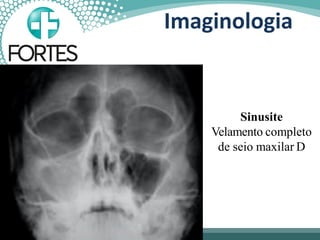

- 41. Sinusite Velamento completo de seiomaxilar D Imaginologia

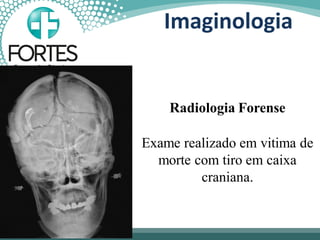

- 42. Radiologia Forense Exame realizadoem vitima de morte com tiro em caixa craniana. Imaginologia

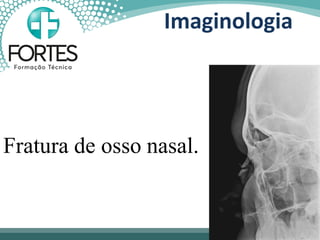

- 43. Fratura de ossonasal. Imaginologia
- 44. FAB de faceem zigomático D. FAB (ferimento de arma branca). Imaginologia
- 45. FAF de cabeçae pescoço com alojamento de projétil em região occipital e a nívelde C4. FAF (ferimento por arma de fogo). Imaginologia
- 46. Muito obrigado!!! Profº Heraldo “Nãotenha um sonho em sua vida, mas sim váriosobjetivos”

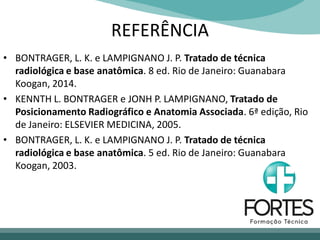

- 47. REFERÊNCIA • BONTRAGER, L.K. e LAMPIGNANO J. P. Tratado de técnica radiológica e base anatômica. 8 ed. Rio de Janeiro: Guanabara Koogan, 2014. • KENNTH L. BONTRAGER e JONH P. LAMPIGNANO, Tratado de Posicionamento Radiográfico e Anatomia Associada. 6ª edição, Rio de Janeiro: ELSEVIER MEDICINA, 2005. • BONTRAGER, L. K. e LAMPIGNANO J. P. Tratado de técnica radiológica e base anatômica. 5 ed. Rio de Janeiro: Guanabara Koogan, 2003.
