1. POUPAR COM O AUTOCONSUMO
David García.: Assistente técnico de vendas

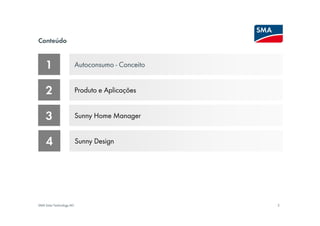

2. Conteúdo
1 Autoconsumo - Conceito
2 Produto e Aplicações
3 Sunny Home Manager
4 Sunny Design
SMA Solar Technology AG 2

3. 1 Autoconsumo - Conceito
2 Produto e Aplicações
3 Sunny Home Manager
4 Sunny Design
SMA Solar Technology AG 3

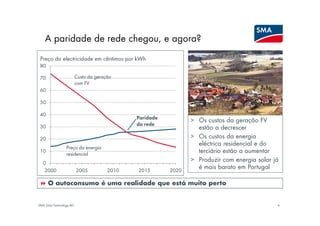

4. A paridade de rede chegou, e agora?
Preço da electricidade em cêntimos por kWh
80
70 Custo da geração
com FV
60
50
40
Paridade
> Os custos da geração FV
30 da rede
estão a decrescer
20 > Os custos da energia
eléctrica residencial e do
Preço da energia
10 terciário estão a aumentar
residencial
0
> Produzir com energia solar já
é mais barato em Portugal
2000 2005 2010 2015 2020
O autoconsumo é uma realidade que está muito perto
SMA Solar Technology AG 4

5. AUTOCONSUMO

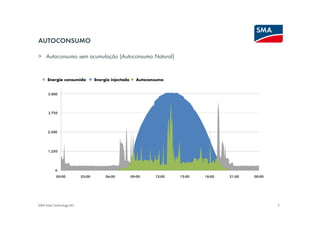

> Autoconsumo sem acumulação (Autoconsumo Natural)
Energia consumida Energia injectada Autoconsumo
SMA Solar Technology AG 5

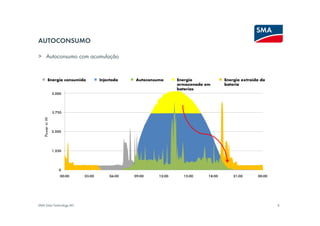

6. AUTOCONSUMO
> Autoconsumo com acumulação
Energia consumida Injectada Autoconsumo Energia Energia extraída da
armazenada em bateria
Batterieladung mit PV-Energie Batterieentladung
baterias
Power in W
SMA Solar Technology AG 6

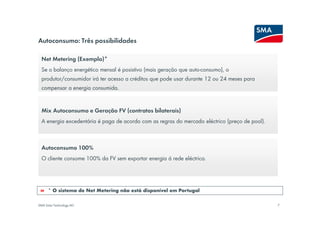

7. Autoconsumo: Três possibilidades
Net Metering (Exemplo)*
Se o balanço energético mensal é posistivo (mais geração que auto-consumo), o
produtor/consumidor irá ter acesso a créditos que pode usar durante 12 ou 24 meses para
compensar a energia consumida.
Mix Autoconsumo e Geração FV (contratos bilaterais)
A energia excedentária é paga de acordo com as regras do mercado eléctrico (preço de pool).
Autoconsumo 100%
O cliente consome 100% da FV sem exportar energia á rede eléctrica.
* O sistema de Net Metering não está disponível em Portugal
SMA Solar Technology AG 7

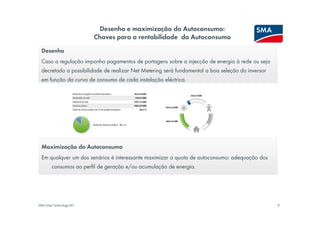

8. Desenho e maximização do Autoconsumo:
Chaves para a rentabilidade do Autoconsumo
Desenho
Caso a regulação imponha pagamentos de portagens sobre a injecção de energia à rede ou seja
decretado a possibilidade de realizar Net Metering será fundamental a boa seleção do inversor
em função da curva de consumo de cada instalação eléctrica.
Maximização do Autoconsumo
Em qualquer um dos senários é interessante maximizar a quota de autoconsumo: adequação dos
consumos ao perfil de geração e/ou acumulação de energia.
SMA Solar Technology AG 8

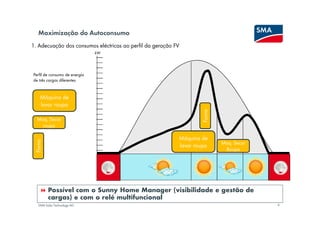

9. Maximização do Autoconsumo
1. Adecuação dos consumos eléctricas ao perfil da geração FV
kW
Perfil de consumo de energía
de três cargas diferentes
Máquina de
lavar roupa 9
Forno
Maq. Secar
roupa
Máquina de
Maq. Secar
Forno
lavar roupa
Roupa
Possível com o Sunny Home Manager (visibilidade e gestão de
cargas) e com o relé multifuncional
SMA Solar Technology AG 9

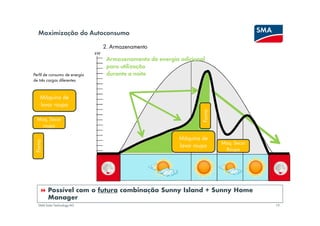

10. Maximização do Autoconsumo
2. Armazenamento
kW
Armazenamento de energia adicional
para utilização
Perfil de consumo de energía durante a noite
de três cargas diferentes
Máquina de
lavar roupa 10
Forno
Maq. Secar
roupa
Máquina de
Maq. Secar
Forno
lavar roupa
Roupa
Possível com o futura combinação Sunny Island + Sunny Home
Manager
SMA Solar Technology AG 10

11. 1 Autoconsumo - Conceito
2 Produto e Aplicações
3 Sunny Home Manager
4 Sunny Desing
SMA Solar Technology AG 11

12. Produtos
Sunny Boy / Sunny Mini Central / Sunny Tripower Max. AC Power (W)
1,000 2,000 3,000 4,000 5,000 6,000 9,000 11,000 20000
With
Transformer 1200 1700 2500 3000 3300-11 4600A-11 5000A-11 6000A-11 7000HV-11
(#13) 2000HF 3800-11
2500HF
3000HF
2000HFUS
UL-Listed
(#13) 700US 2500HFUS
3000HFUS 3000US 5000US 8000TLUS
3800US 6000US 9000TLUS
4000US 7000US 10000TLUS
8000US
1300TL 1600TL 2100TL 9000TL 9000TLRP
6000TL
Without 7000TL 10000TL 10000TLRP
Transformer 8000TL 11000TL 11000TLRP
(#19)
2500TLST-21 3000TL-21 8000TL, 10000TL, 15000TLEE,15000TLHE,
3600TL-21 5000TL, 6000TL,
3000TLST-21 12000TL, 15000TL, 20000TLEE 20000TLHE
4000TL-21 7000TL, 8000TL,
17000TL
5000TL-21 9000TL
SMA Solar Technology AG

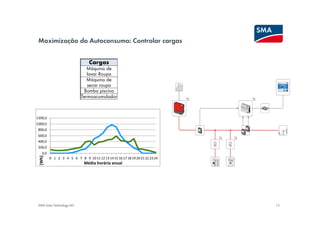

13. Maximização do Autoconsumo: Controlar cargas
Cargas
Máquina de
lavar Roupa
Máquina de
secar roupa
Bomba piscina
Termoacumulador
1200,0
1000,0
800,0
[Wh]
600,0
400,0
200,0
0,0
[Wh]
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Média horária anual
Perfil horario
SMA Solar Technology AG 13

14. Maximização do Autoconsumo: Controlar cargas

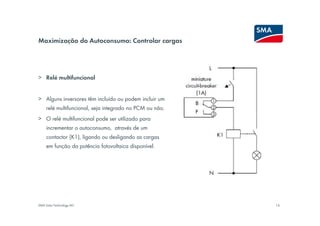

> Relé multifuncional
> Alguns inversores têm incluído ou podem incluir um
relé multifuncional, seja integrado no PCM ou não.
> O relé multifuncional pode ser utilizado para
incrementar o autoconsumo, através de um
contactor (K1), ligando ou desligando as cargas
em função da potência fotovoltaica disponível.
SMA Solar Technology AG 14

15. Autoconsumo 100%
> Esquema de ligação
SMA Solar Technology AG 15

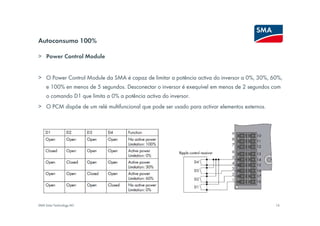

16. Autoconsumo 100%
> Power Control Module
> O Power Control Module da SMA é capaz de limitar a potência activa do inversor a 0%, 30%, 60%,
e 100% en menos de 5 segundos. Desconectar o inversor é exequível em menos de 2 segundos com
o comando D1 que limita a 0% a potência activa do inversor.
> O PCM dispõe de um relé multifuncional que pode ser usado para activar elementos externos.
SMA Solar Technology AG 16

17. 1 Autoconsumo - Conceito
2 Produto e aplicações
3 Sunny Home Manager
4 Sunny Desing
SMA Solar Technology AG 17

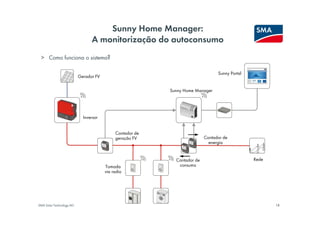

18. Sunny Home Manager:
A monitorização do autoconsumo
> Como funciona o sistema?
Sunny Portal
Gerador FV
Sunny Home Manager
Inversor
Contador de
geração FV Contador de
energia
Contador de Rede
Tomada consumo
via radio
SMA Solar Technology AG 18

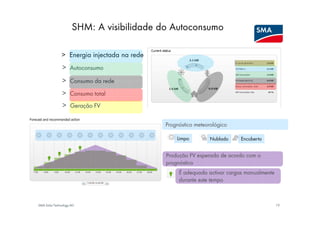

19. SHM: A visibilidade do Autoconsumo
> Energia injectada na rede
> Autoconsumo
> Consumo da rede
> Consumo total
> Geração FV
Prognóstico meteorológico
Limpo Nublado Encoberto
Produção FV esperada de acordo com o
prognóstico
É adequado activar cargas manualmente
durante este tempo
SMA Solar Technology AG 19

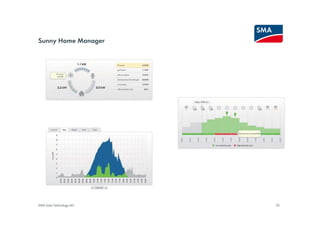

20. Sunny Home Manager
SMA Solar Technology AG 20

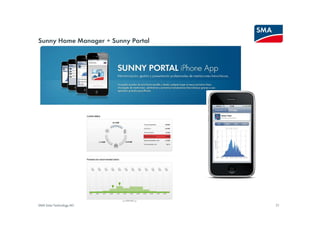

21. Sunny Home Manager + Sunny Portal
SMA Solar Technology AG 21

22. 1 Autoconsumo-Conceito
2 Produto e aplicações
3 Sunny Home Manager
4 Sunny Design
SMA Solar Technology AG 22

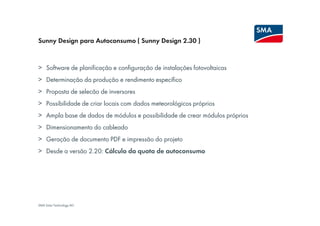

23. Sunny Design para Autoconsumo ( Sunny Design 2.30 )
> Software de planificação e configuração de instalações fotovoltaicas
> Determinação da produção e rendimento específico
> Proposta de selecão de inversores
> Possibilidade de criar locais com dados meteorológicos próprios
> Ampla base de dados de módulos e possibilidade de crear módulos próprios
> Dimensionamento do cableado
> Geração de documento PDF e impressão do projeto
> Desde a versão 2.20: Cálculo da quota de autoconsumo
SMA Solar Technology AG

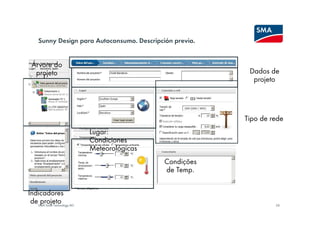

24. Sunny Design para Autoconsumo. Descripción previa.
Árvore do
projeto Dados de
projeto
Tipo de rede
Lugar:
Condiciones
Meteorológicas
Condições
de Temp.
Indicadores
deSMA Solar Technology AG
projeto 24

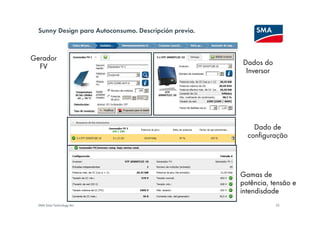

25. Sunny Design para Autoconsumo. Descripción previa.
Gerador
Dados do
FV
Inversor
Dado de
configuração
Gamas de
potência, tensão e
intendisdade
SMA Solar Technology AG 25

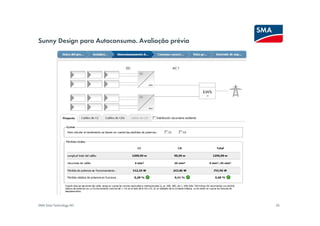

26. Sunny Design para Autoconsumo. Avaliação prévia
SMA Solar Technology AG 26

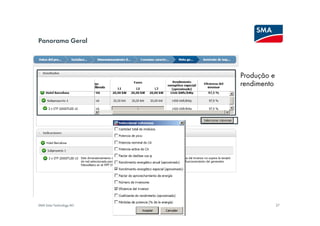

27. Panorama Geral
Produção e
rendimento
SMA Solar Technology AG 27

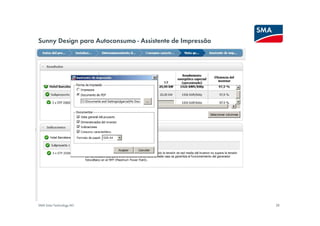

28. Sunny Design para Autoconsumo - Assistente de Impressão
SMA Solar Technology AG 28

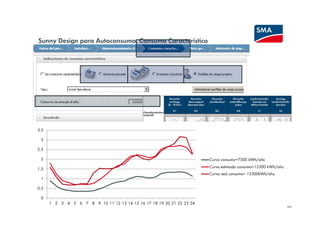

29. Sunny Design para Autoconsumo. Consumo Característico
1,6
3
3,5
1,4
2,5
3
1,2
2,5
12
0,82 Curva consumo=7500 kWh/año
Curva consumo=7500 kWh/año kWh/año
1,5 Curva consumo=7500
0,6 Curva estimada consumo=15300 kWh/año
Curva estimada consumo=15300 kWh/año
1,5
1 Curva real consumo= 15300kWh/año
0,4
1
0,5
0,2
0,5
0
0
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
SMA Solar Technology AG 29

30. Sunny Design para Autoconsumo. Exemplo: Hotel em Barcelona
Hotel de playa
250,00
enero
200,00 febrero
marzo
abril
150,00
mayo
KW
junio
julio
100,00
agosto
septiembre
50,00 octubre
noviembre
diciembre
0,00
H10
H11
H12
H13
H14
H15
H16
H17
H18
H19
H20
H21
H22
H23
H24
H1
H2
H3
H4
H5
H6
H7
H8
H9
Energía=749208kWh/año
SMA Solar Technology AG 30

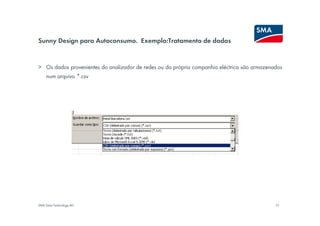

31. Sunny Design para Autoconsumo. Exemplo:Tratamento de dados
> Os dados provenientes do analizador de redes ou da própria companhia eléctrica são armazenados
num arquivo *.csv
SMA Solar Technology AG 31

32. Sunny Design para Autoconsumo. Exemplo: Criar um novo perfil
32
SMA Solar Technology AG

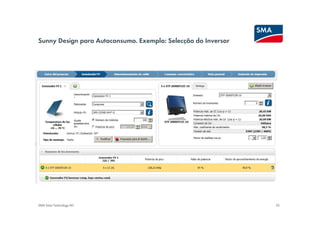

33. Sunny Design para Autoconsumo. Exemplo: Selecção do Inversor
SMA Solar Technology AG 33

34. Sunny Design para Autoconsumo. Exemplo: Avaliação de resultados
SMA Solar Technology AG 34

35. Sunny Design para Autoconsumo. Exemplo: Selecção do Inversor
SMA Solar Technology AG 35

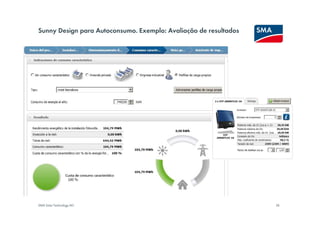

36. Sunny Design para Autoconsumo. Exemplo: Avaliação de resultados
SMA Solar Technology AG 36

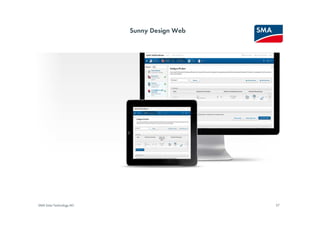

37. Sunny Design Web
