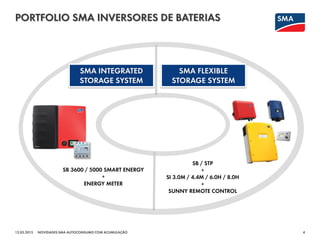

4. PORTFOLIO SMA INVERSORES DE BATERIAS
12.03.2015 4NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
SB 3600 / 5000 SMART ENERGY
+
ENERGY METER
SB / STP
+
SI 3.0M / 4.4M / 6.0H / 8.0H
+
SUNNY REMOTE CONTROL
SMA FLEXIBLE
STORAGE SYSTEM
SMA INTEGRATED
STORAGE SYSTEM
5. AGENDA
12.03.2015 5
1
2
3
PORTFOLIO SMA INVERSORES DE BATERIAS
SMA FLEXIBLE STORAGE SYSTEM
SMA INTEGRATED STORAGE SYSTEM
NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
4 SUNNY PORTAL, SUNNY PLACES
6. SMA FLEXIBLE STORAGE SYSTEM
12.03.2015 6NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

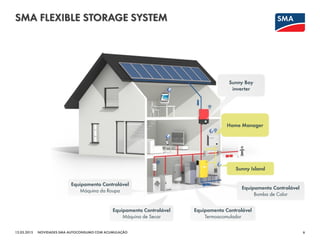

Sunny Island
Sunny Boy
inverter
Home Manager
Equipamento Controlável
Máquina da Roupa
Equipamento Controlável
Máquina de Secar
Equipamento Controlável
Bomba de Calor
Equipamento Controlável
Termoacomulador
7. SMA FLEXIBLE STORAGE SYSTEM
12.03.2015 7NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

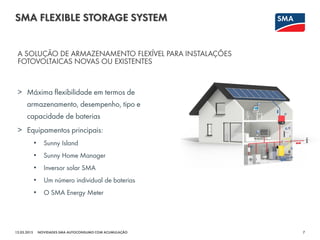

> Máxima flexibilidade em termos de
armazenamento, desempenho, tipo e
capacidade de baterias
> Equipamentos principais:
• Sunny Island
• Sunny Home Manager
• Inversor solar SMA
• Um número individual de baterias
• O SMA Energy Meter
A SOLUÇÃO DE ARMAZENAMENTO FLEXÍVEL PARA INSTALAÇÕES
FOTOVOLTAICAS NOVAS OU EXISTENTES
8. SMA FLEXIBLE STORAGE SYSTEM
12.03.2015 8NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

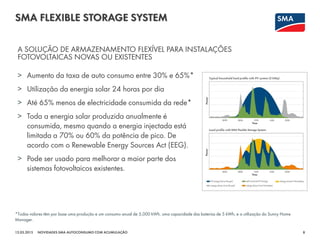

> Aumento da taxa de auto consumo entre 30% e 65%*
> Utilização da energia solar 24 horas por dia
> Até 65% menos de electricidade consumida da rede*
> Toda a energia solar produzida anualmente é
consumida, mesmo quando a energia injectada está
limitada a 70% ou 60% da potência de pico. De
acordo com o Renewable Energy Sources Act (EEG).
> Pode ser usado para melhorar a maior parte dos
sistemas fotovoltaicos existentes.
A SOLUÇÃO DE ARMAZENAMENTO FLEXÍVEL PARA INSTALAÇÕES
FOTOVOLTAICAS NOVAS OU EXISTENTES
*Todas valores têm por base uma produção e um consumo anual de 5,000 kWh, uma capacidade das baterias de 5 kWh, e a utilização do Sunny Home
Manager.

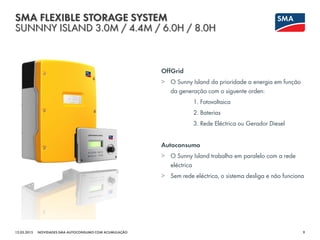

9. SMA FLEXIBLE STORAGE SYSTEM
SUNNNY ISLAND 3.0M / 4.4M / 6.0H / 8.0H
12.03.2015 9NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
OffGrid
> O Sunny Island da prioridade a energia em função
da generação com o siguente orden:
1. Fotovoltaica
2. Baterias
3. Rede Eléctrica ou Gerador Diesel
Autoconsumo
> O Sunny Island trabalha em paralelo com a rede
eléctrica
> Sem rede eléctrica, o sistema desliga e não funciona
10. SMA FLEXIBLE STORAGE SYSTEM
SUNNNY REMOTE CONTROL
12.03.2015 10NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

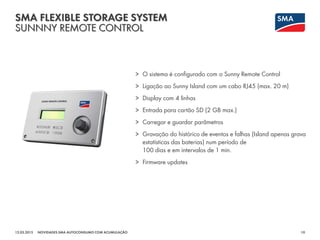

> O sistema é configurado com o Sunny Remote Control
> Ligação ao Sunny Island com um cabo RJ45 (max. 20 m)
> Display com 4 linhas
> Entrada para cartão SD (2 GB max.)
> Carregar e guardar parâmetros
> Gravação do histórico de eventos e falhas (Island apenas grava
estatísticas das baterias) num período de
100 dias e em intervalos de 1 min.
> Firmware updates
11. SMA FLEXIBLE STORAGE SYSTEM

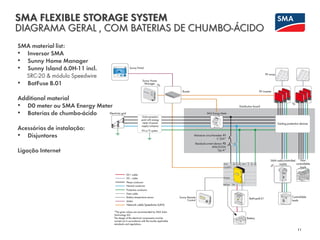

DIAGRAMA GERAL , COM BATERIAS DE CHUMBO-ÁCIDO
11
SMA material list:
• Inversor SMA
• Sunny Home Manager
• Sunny Island 6.0H-11 incl.
SRC-20 & módulo Speedwire
• BatFuse B.01
Additional material
• D0 meter ou SMA Energy Meter
• Baterias de chumbo-ácido
Acessórios de instalação:
• Disjuntores
Ligação Internet
12. SMA FLEXIBLE STORAGE SYSTEM

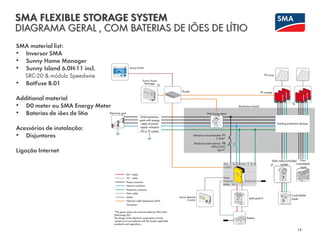

DIAGRAMA GERAL , COM BATERIAS DE IÕES DE LÍTIO
12
SMA material list:
• Inversor SMA
• Sunny Home Manager
• Sunny Island 6.0H-11 incl.
SRC-20 & módulo Speedwire
• BatFuse B.01
Additional material
• D0 meter ou SMA Energy Meter
• Baterias de iões de lítio
Acessórios de instalação:
• Disjuntores
Ligação Internet
13. EXEMPLO: INSTALAÇÃO AUTOCONSUMO
COM ACUMULAÇÃO
12.03.2015 13NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

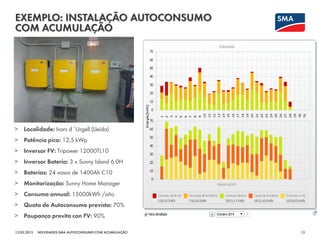

> Localidade: Ivars d´Urgell (Lleida)
> Potência pico: 12,5 kWp
> Inversor FV: Tripower 12000TL10
> Inversor Bateria: 3 x Sunny Island 6.0H
> Baterías: 24 vasos de 1400Ah C10
> Monitorização: Sunny Home Manager
> Consumo annual: 15000kWh /año
> Quota de Autoconsumo prevista: 70%
> Poupança previta con FV: 90%
14. AGENDA
12.03.2015 14
1
2
3
PORTFOLIO SMA INVERSORES DE BATERIAS
SMA FLEXIBLE STORAGE SYSTEM
SMA INTEGRATED STORAGE SYSTEM
NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
4 SUNNY PORTAL, SUNNY PLACES

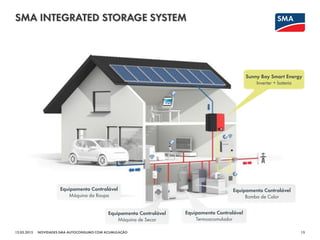

15. SMA INTEGRATED STORAGE SYSTEM
12.03.2015 15NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
Sunny Boy Smart Energy
Inverter + bateria
Equipamento Controlável
Máquina da Roupa
Equipamento Controlável
Máquina de Secar
Equipamento Controlável
Bomba de Calor
Equipamento Controlável
Termoacomulador

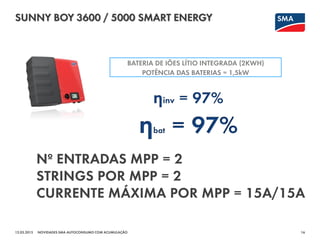

16. SUNNY BOY 3600 / 5000 SMART ENERGY
12.03.2015 NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO 16
BATERIA DE IÕES LÍTIO INTEGRADA (2KWH)
POTÊNCIA DAS BATERIAS = 1,5kW
17. SUNNY BOY 3600 / 5000 SMART ENERGY
12.03.2015 17NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

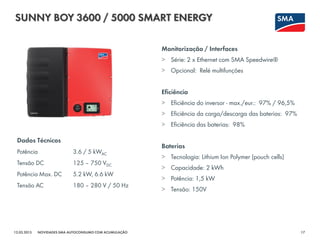

Dados Técnicos
Potência 3.6 / 5 kWAC
Tensão DC 125 – 750 VDC
Potência Max. DC 5.2 kW, 6.6 kW
Tensão AC 180 – 280 V / 50 Hz
Monitorização / Interfaces
> Série: 2 x Ethernet com SMA Speedwire®
> Opcional: Relé multifunções
Eficiência
> Eficiência do inversor - max./eur.: 97% / 96,5%
> Eficiência da carga/descarga das baterias: 97%
> Eficiência das baterias: 98%
Baterias
> Tecnologia: Lithium Ion Polymer (pouch cells)
> Capacidade: 2 kWh
> Potência: 1,5 kW
> Tensão: 150V
18. SMA INTEGRATED STORAGE SYSTEM
12.03.2015 18NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

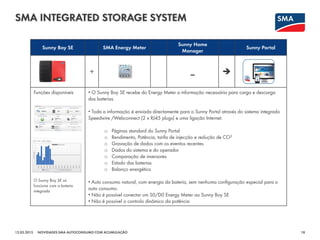

Sunny Boy SE SMA Energy Meter
Sunny Home
Manager
Sunny Portal
+ _
Funções disponíveis
O Sunny Boy SE só
funciona com a bateria
integrada
• O Sunny Boy SE recebe do Energy Meter a informação necessária para carga e descarga
das baterias.
• Toda a informação é enviada directamente para o Sunny Portal através do sistema integrado
Speedwire /Webconnect (2 x RJ45 plugs) e uma ligação Internet.
o Páginas standard do Sunny Portal
o Rendimento, Potência, tarifa de injecção e redução de CO2
o Gravação de dados com os eventos recentes
o Dados do sistema e do operador
o Comparação de inversores
o Estado das baterias
o Balanço energético
• Auto consumo natural, com energia da bateria, sem nenhuma configuração especial para o
auto consumo.
• Não é possível conectar um S0/D0 Energy Meter ao Sunny Boy SE
• Não é possível o controlo dinâmico da potência
19. SMA INTEGRATED STORAGE SYSTEM
12.03.2015 19NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO

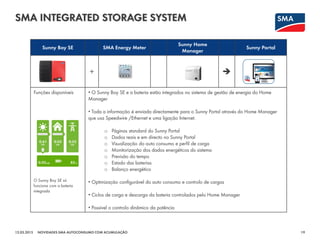

Sunny Boy SE SMA Energy Meter
Sunny Home
Manager
Sunny Portal
+
Funções disponíveis
O Sunny Boy SE só
funciona com a bateria
integrada
• O Sunny Boy SE e a bateria estão integrados no sistema de gestão de energia do Home
Manager
• Toda a informação é enviada directamente para o Sunny Portal através do Home Manager
que usa Speedwire /Ethernet e uma ligação Internet.
o Páginas standard do Sunny Portal
o Dados reais e em directo no Sunny Portal
o Visualização do auto consumo e perfil de carga
o Monitorização dos dados energéticos do sistema
o Previsão do tempo
o Estado das baterias
o Balanço energético
• Optimização configurável do auto consumo e controlo de cargas
• Ciclos de carga e descarga da bateria controlados pelo Home Manager
• Possível o controlo dinâmico da potência

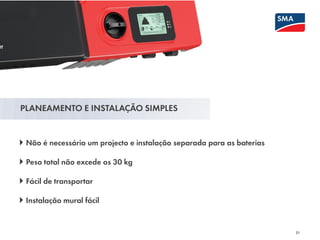

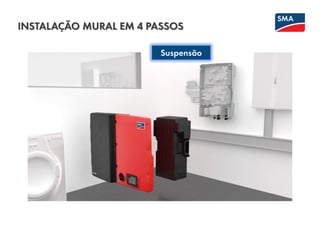

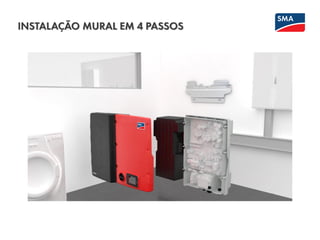

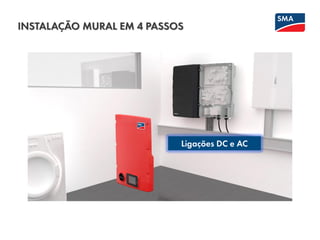

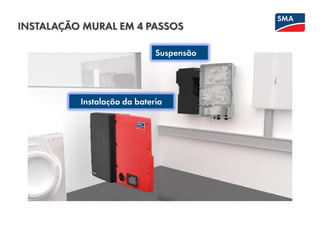

21. PLANEAMENTO E INSTALAÇÃO SIMPLES
21
Não é necessário um projecto e instalação separada para as baterias
Peso total não excede os 30 kg
Fácil de transportar

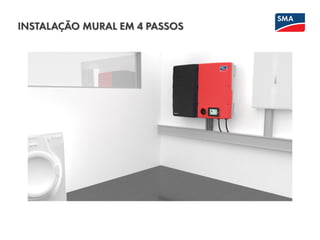

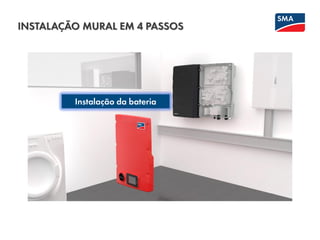

Instalação mural fácil

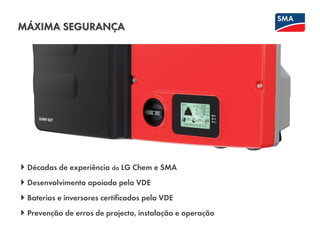

29. Décadas de experiência da LG Chem e SMA
Desenvolvimento apoiado pela VDE
Baterias e inversores certificados pela VDE
Prevenção de erros de projecto, instalação e operação
MÁXIMA SEGURANÇA

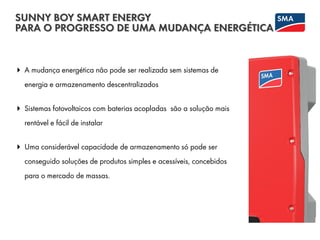

31. A mudança energética não pode ser realizada sem sistemas de
energia e armazenamento descentralizados
Sistemas fotovoltaicos com baterias acopladas são a solução mais
rentável e fácil de instalar
Uma considerável capacidade de armazenamento só pode ser
conseguido soluções de produtos simples e acessíveis, concebidos
para o mercado de massas.
SUNNY BOY SMART ENERGY
PARA O PROGRESSO DE UMA MUDANÇA ENERGÉTICA

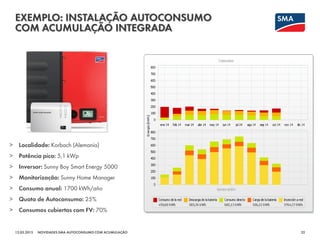

32. EXEMPLO: INSTALAÇÃO AUTOCONSUMO
COM ACUMULAÇÃO INTEGRADA
12.03.2015 32NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
> Localidade: Korbach (Alemania)
> Potência pico: 5,1 kWp
> Inversor: Sunny Boy Smart Energy 5000
> Monitorização: Sunny Home Manager
> Consumo anual: 1700 kWh/año
> Quota de Autoconsumo: 25%
> Consumos cubiertos com FV: 70%
33. AGENDA
12.03.2015 33
1
2
3
PORTFOLIO SMA INVERSORES DE BATERIAS
SMA FLEXIBLE STORAGE SYSTEM
SMA INTEGRATED STORAGE SYSTEM
NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
4 SUNNY PORTAL, SUNNY PLACES

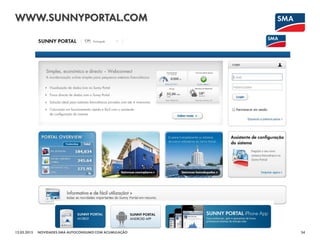

35. WWW.SUNNYPLACES.COM

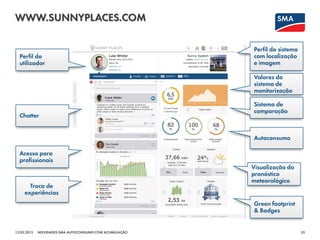

12.03.2015 35NOVIDADES SMA AUTOCONSUMO COM ACUMULAÇÃO
Green footprint
& Badges
Visualização do
pronóstico
meteorológico
Valores do
sistema de
monitorização
Perfil do
utilizador
Chatter
Acesso para
profissionais
Perfil do sistema
com localização
e imagem
Sistema de
comparação
Troca de
experiências
Autoconsumo
