- 1. Instituto Federal deAlagoas Campus Palmeira dos Índios Instalações Elétricas Industriais

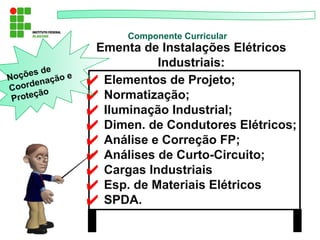

- 2. ✔ Elementos deProjeto; ✔ Normatização; ✔ Iluminação Industrial; ✔ Dimen. de Condutores Elétricos; ✔ Análise e Correção FP; ✔ Análises de Curto-Circuito; ✔ Cargas Industriais ✔ Esp. de Materiais Elétricos ✔ SPDA. Componente Curricular Ementa de Instalações Elétricos Industriais: Noções de Coordenação e Proteção

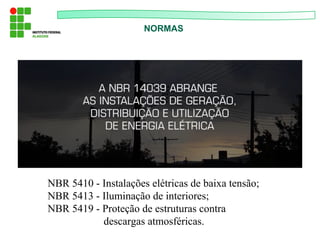

- 3. NORMAS NBR 5410 -Instalações elétricas de baixa tensão; NBR 5413 - Iluminação de interiores; NBR 5419 - Proteção de estruturas contra descargas atmosféricas.
- 4. ATUALIZAÇÃO DA ANTIGANB 79 PARA NBR 14039
- 5. NBR 14039 NÃOSE APLICA!

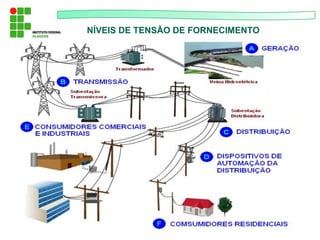

- 6. NÍVEIS DE TENSÃODE FORNECIMENTO

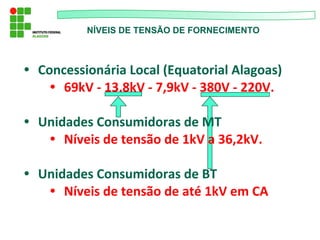

- 7. NÍVEIS DE TENSÃODE FORNECIMENTO • Concessionária Local (Equatorial Alagoas) • 69kV - 13,8kV - 7,9kV - 380V - 220V. • Unidades Consumidoras de MT • Níveis de tensão de 1kV a 36,2kV. • Unidades Consumidoras de BT • Níveis de tensão de até 1kV em CA

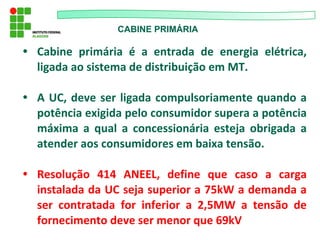

- 8. CABINE PRIMÁRIA • Cabineprimária é a entrada de energia elétrica, ligada ao sistema de distribuição em MT. • A UC, deve ser ligada compulsoriamente quando a potência exigida pelo consumidor supera a potência máxima a qual a concessionária esteja obrigada a atender aos consumidores em baixa tensão. • Resolução 414 ANEEL, define que caso a carga instalada da UC seja superior a 75kW a demanda a ser contratada for inferior a 2,5MW a tensão de fornecimento deve ser menor que 69kV

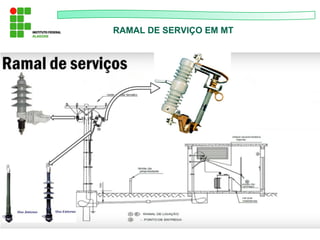

- 9. RAMAL DE SERVIÇOEM MT
- 10. TIPOS DE CABINESPRIMÁRIAS

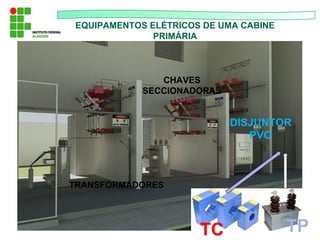

- 11. EQUIPAMENTOS ELÉTRICOS DEUMA CABINE PRIMÁRIA TP TC DISJUNTOR PVO CHAVES SECCIONADORAS TRANSFORMADORES

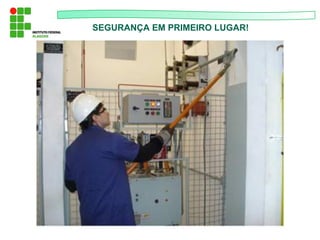

- 12. SEGURANÇA EM PRIMEIROLUGAR!
- 13. DIAGRAMA UNIFILAR DEUMA INDÚSTRIA

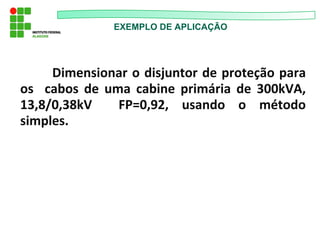

- 14. EXEMPLO DE APLICAÇÃO Dimensionaro disjuntor de proteção para os cabos de uma cabine primária de 300kVA, 13,8/0,38kV FP=0,92, usando o método simples.
- 15. INSTALAÇÕES ELÉTRICAS DEBAIXA TENSÃO NBR 5410
- 16. INSTALAÇÕES ELÉTRICAS DEMÉDIA E BAIXA TENSÃO ✔ Fiscalizadores e Certificações de Qualidade

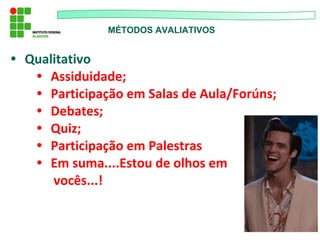

- 17. MÉTODOS AVALIATIVOS • Qualitativo •Assiduidade; • Participação em Salas de Aula/Forúns; • Debates; • Quiz; • Participação em Palestras • Em suma....Estou de olhos em vocês...!

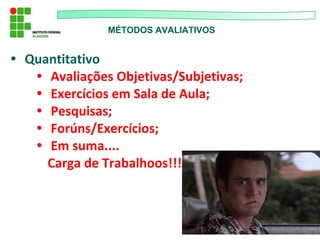

- 18. MÉTODOS AVALIATIVOS • Quantitativo •Avaliações Objetivas/Subjetivas; • Exercícios em Sala de Aula; • Pesquisas; • Forúns/Exercícios; • Em suma.... Carga de Trabalhoos!!!

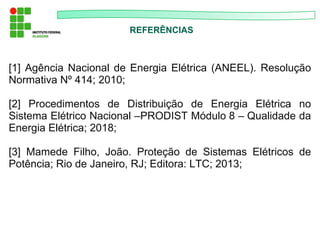

- 19. REFERÊNCIAS [1] Agência Nacionalde Energia Elétrica (ANEEL). Resolução Normativa Nº 414; 2010; [2] Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional –PRODIST Módulo 8 – Qualidade da Energia Elétrica; 2018; [3] Mamede Filho, João. Proteção de Sistemas Elétricos de Potência; Rio de Janeiro, RJ; Editora: LTC; 2013;
- 20. Instituto Federal deAlagoas Campus Palmeira dos Índios Obrigado a todos, até a próxima Aula!
