O documento discute o desenvolvimento de um algoritmo de alta velocidade para detecção de falhas na qualidade da energia elétrica. Isso é importante para evitar danos a equipamentos, prejuízos financeiros e interrupções no fornecimento de energia. O algoritmo usa transformadas de Clarke e Park para monitorar as tensões em tempo real e identificar falhas rapidamente através de um filtro passa-baixa. Testes experimentais mostraram que o sistema detecta falhas de forma eficiente e imune a interferências.

1. Desenvolvimento de Chave Estática com Algoritmo de Alta Velocidade e Eficiência para Detecção de Falta

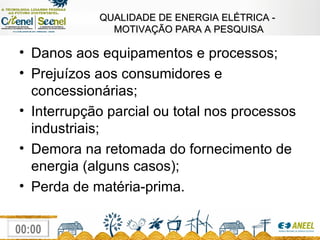

2. QUALIDADE DE ENERGIA ELÉTRICA - MOTIVAÇÃO PARA A PESQUISA Danos aos equipamentos e processos; Prejuízos aos consumidores e concessionárias; Interrupção parcial ou total nos processos industriais; Demora na retomada do fornecimento de energia (alguns casos); Perda de matéria-prima.

3. SOLUÇÕES COM ELETRÔNICA DE POTÊNCIA NO-BREAK DE GRANDE PORTE; RESTAURADORES DINÂMICOS DE TENSÃO; SVC´s; STATCOM´s; TRANSFERÊNCIAS DE FONTES DE ENERGIA (CHAVEAMENTO ESTÁTICO);

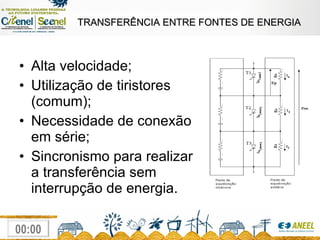

4. Alta velocidade; Utilização de tiristores (comum); Necessidade de conexão em série; Sincronismo para realizar a transferência sem interrupção de energia. TRANSFERÊNCIA ENTRE FONTES DE ENERGIA

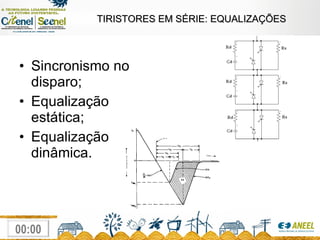

5. TIRISTORES EM SÉRIE: EQUALIZAÇÕES Sincronismo no disparo; Equalização estática; Equalização dinâmica.

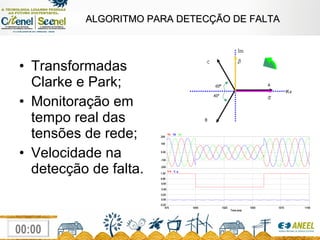

6. ALGORITMO PARA DETECÇÃO DE FALTA Transformadas Clarke e Park; Monitoração em tempo real das tensões de rede; Velocidade na detecção de falta.

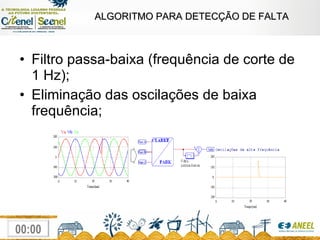

7. ALGORITMO PARA DETECÇÃO DE FALTA Filtro passa-baixa (frequência de corte de 1 Hz); Eliminação das oscilações de baixa frequência;

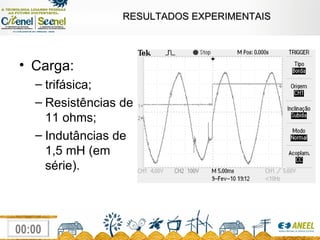

8. RESULTADOS EXPERIMENTAIS Carga: trifásica; Resistências de 11 ohms; Indutâncias de 1,5 mH (em série).

9. RESULTADOS: COMPARATIVO ENTRE TÉCNICAS Sistema de medição rms com janela deslizante; Cálculo a cada nova amostra.

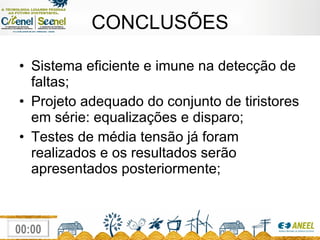

10. CONCLUSÕES Sistema eficiente e imune na detecção de faltas; Projeto adequado do conjunto de tiristores em série: equalizações e disparo; Testes de média tensão já foram realizados e os resultados serão apresentados posteriormente;

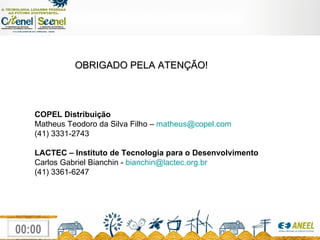

11. COPEL Distribuição Matheus Teodoro da Silva Filho – [email_address] (41) 3331-2743 LACTEC – Instituto de Tecnologia para o Desenvolvimento Carlos Gabriel Bianchin - [email_address] (41) 3361-6247 OBRIGADO PELA ATENÇÃO!
