O documento apresenta produtos da PRO-SOL para sistemas solares térmicos, incluindo coletores solares, reservatórios térmicos e soluções para habitação de interesse social. Detalha as especificações e benefícios de cada produto, como eficiência energética, materiais, certificações. A empresa oferece também projetos customizados, linhas de crédito e assistência técnica.

1. Catálogo de produtos

2. Karimbó - Guaratinguetá
Karimbó - Guaratinguetá Edifício residencial em Belo Horizonte
Karimbó - Guaratinguetá Edifício com medição individual

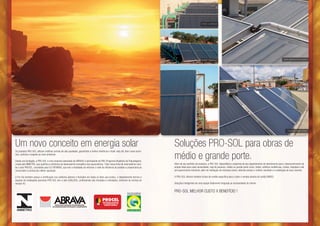

Um novo conceito em energia solar Soluções PRO-SOL para obras de
médio e grande porte.
Os produtos PRO-SOL utilizam matérias-primas de alta qualidade, garantindo a melhor eficiência e maior vida útil, bem como econi-
mia, conforto e respeito ao meio ambiente.
Desde sua fundação, a PRO-SOL é uma empresa associada da ABRAVA e participante do PBE (Programa Brasileiro de Etiquetagem),
criado pelo INMETRO, que qualifica a eficiência de desempenho energético dos aquecedores. Toda nossa linha de reservatórios rece- Além de seu portfolio de produtos, a PRO-SOL disponibiliza o expertise de seu departamento de atendimento para o desenvolvimento do
be o selo PROCEL, concebido pela ELETROBRÁS, que tem a finalidade de informar o nível de eficiência do produto e proporciona ao projeto ideal para cada necessidade, seja de pequeno, médio ou grande porte como, hotéis, edifícios residências, clubes, hospitais e até
consumidor a certeza da melhor aquisição. pré aquecimento industrial, além de habitação de interesse social, obtendo sempre o melhor resultado e a satisfação de seus clientes.
A Pro-Sol também possui a certificação nos coletores abertos e fechados em todos os itens que produz, o departamento técnico e A PRO-SOL oferece também linhas de credito especifica para o solar e vendas através do cartão BNDES.
equipes de instalações parceiras PRO-SOL tem o selo QUALISOL, profissionais são treinados e orientados, conforme as normas do
escopo A3. Soluções inteligentes de uma equipe totalmente integrada as necessidades do cliente.
PRO-SOL MELHOR CUSTO X BENEFÍCIO !

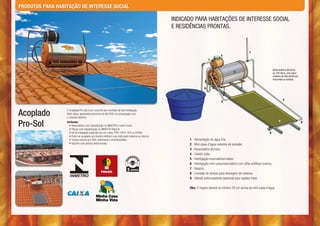

3. PRODUTOS PARA HABITAÇÃO DE INTERESSE SOCIAL
INDICADO PARA HABITAÇÕES DE INTERESSE SOCIAL
E RESIDÊNCIAS PRONTAS.
7
2
1
Reservatórios térmicos
3 de 200 litros, com placa
coletora de alta eficiência
horizontal ou vertical.
6
5
5
Acoplado O Acoplado Pro-Sol é um conjunto pré-montado de fácil instalação.
Além disso, apresenta economia de até 90% na comparação com
o chuveiro elétrico.
Pro-Sol Atributos: 4 8
• Reservatório com classificação no INMETRO e selo Procel;
• Placas com classificação no INMETRO Nível B;
• Kit de Instalação podendo ser em cobre, PPR, CPVC, PEX ou EPDM; 9
• Pode ser acoplado ao chuveiro elétrico e ao misturador externo ou interno;
• Tampa externa em ABS, antichama e antiultravioleta; 1 - Alimentação de água fria;
• Suporte com pintura anticorrosiva. 2 - Mini caixa d’água redutora de pressão;
3 - Reservatório térmico;
4 - Coletor solar;
5 - Interligação reservatório/coletor;
6 - Interligação mini caixa/reservatório com sifão antifluxo reverso;
7 - Respiro;
8 - Conexão de acesso para drenagem do sistema;
9 - Válvula anticongelante (opcional para regiões frias)
Obs: O respiro deverá no mínimo 20 cm acima da mini caixa d’água

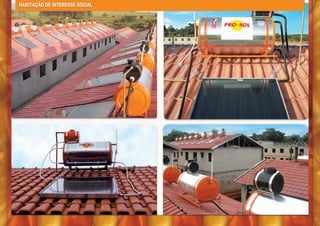

4. HABITAÇÃO DE INTERESSE SOCIAL

5. PRODUTOS A Pro-Sol reserva-se ao direito de alterar as especificações dos seus produtos sem prévio aviso.

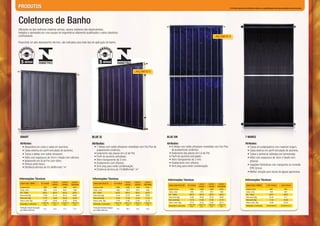

Coletores de Banho
Utilizando-se das melhores matérias-primas, nossos coletores são desenvolvidos,
testados e aprovados por uma equipe de engenheiros altamente qualificados e pelos labotórios
certificadores. LANÇAMENTO
Possuindo um alto desempenho térmico, são indicados para todo tipo de aplicação de banho.
LANÇAMENTO
SMART BLUE Si BLUE SM 7 MARES
Atributos: Atributos: Atributos: Atributos:
• Serpentina em cobre e aleta em alumínio; • 7 Aletas com solda ultrassom revestidas com Eta Plus de • 8 Aletas com solda ultrassom revestidas com Eta Plus • Tubos em polipropileno com material virgem;
• Caixa externa em perfil extrudado de alumínio; acabamento cerâmico; de acabamento cerâmico; • Caixa externa em perfil extrudado de alumínio;
• Tubos e aletas com solda ultrassom; • Isolamento das placas em Lã de Pet; • Isolamento das placas em Lã de Pet; • Tubos e ponteiras soldadas por termofusão;
• Vidro com espessura de 3mm e fixado com silicone; • Perfil de alumínio extrudado; • Perfil de alumínio extrudado; • Vidro com espessura de 3mm e fixado com
• Isolamento em lã de Pet com feltro; • Vidro transparente de 3 mm; • Vidro transparente de 3 mm;
silicone;
• Pintura preto fosco; • Acabamento com silicone; • Acabamento com silicone;
• Vent plug para evitar condensação. • Ligações hidráulicas com mangueira ou conexão
• Eficiência térmica de 65,4kWh/mês* m2 • Vent plug para evitar condensação;
• Eficiência térmica de 74,8kWh/mês* m2. PPR 32mm;
• Melhor solução para locais de águas agressivas.
Informações Técnicas Informações Técnicas Informações Técnicas Informações Técnicas
1,61m2 2,01m2 2,01m2 1,61m2 2,01m2 2,01m2
Coletor Solar SMART 1m vertical
2
Coletor Solar BLUE Si 1m2 vertical 1,61m 2
2,01m 2
2,01m 2
vertical vertical Horizontal vertical vertical Horizontal Coletor Solar BLUE SM 1m2 vertical Coletor Solar 7 MARES 1,4m2 vertical 1,8m2 vertical
Largura (mm) 1000 1000 1000 2010 Largura (mm) 1000 1000 1000 2010 vertical vertical Horizontal
Comp. (mm) 1000 1610 2010 1000 Comp. (mm) 1000 1610 2010 1000 Largura (mm) 1000 1000 1000 2010 Largura (mm) 953 953
Ent. / Saída ø22,0 ø22,0 ø22,0 ø22,0 Ent. / Saída ø22,0 ø22,0 ø22,0 ø22,0 Comp. (mm) 1000 1610 2010 1000 Comp. (mm) 1464 1967
Peso cheio (Kg) 13,30 21,10 26,10 26,60 Peso cheio (Kg) 14,70 23,10 28,50 29,00 Ent. / Saída ø22,0 ø22,0 ø22,0 ø22,0 Ent. / Saída ø32,0 ø32,0
Peso vazio (Kg) 12,10 19,60 25,00 25,50 Peso vazio (Kg) 13,50 21,60 27,00 27,50 Peso cheio (Kg) 14,90 23,30 28,70 29,20 Peso cheio (Kg) 22,39 27,7
Peso c/ emb. (Kg) 12,60 20,00 25,40 25,90 Peso c/ emb. (Kg) 13,50 21,60 27,00 27,50 Peso vazio (Kg) 13,70 21,80 27,20 27,70 Peso vazio (Kg) 17,50 23,00
1100x1100 1100x1710 1100x2110 1100x2110 1100x1100 1100x1710 1100x2110 1100x2110 Peso c/ emb. (Kg) 14,10 22,20 27,60 28,10 Peso c/ emb. (Kg) 18,00 23,50
Dimensão c/ emb.(mm) x125 x125 x125 x125
Dimensão c/ emb.(mm) x125 x125 x125 x125 1100x1100 1100x1710 1100x2110 1100x2110
Dimensão c/ emb.(mm) x125 x125 x125 x125
Dimensão c/ emb.(mm) 1053x1564x155 1053x2067x155
Produção mensal de enegia Produção mensal de enegia
65,4 105,2 131,4 131,4 74,8 120,4 150,3 150,3
por coletor (kWh/mês) por coletor (kWh/mês)

6. PRODUTOS PRODUTOS
Reservatórios
Coletor de piscina H2Sol
Projetados para atender diferentes aplicações, os reservatórios Pro-Sol destacam-se pelos O Coletor Solar H2Sol traz os melhores benefícios na captação da energia do Sol, transformando
diferenciais tecnológicos que mantém a água quente por muito mais tempo. a energia solar em energia térmica e transferindo o calor à água.
O Coletor Solar H2Sol aquecerá sua piscina, mantendo-a com temperatura agradável em quase
Atributos: todas as estações do ano.
• Acabamento diferenciado, tampas em ABS com tratamento antichama e anti-UV;
• Opção em aço 304 e 316 L contra águas agressivas; Atributos:
• Produto em polipropileno, totalmente atóxico,
• Tratamento superficial externo ao cilindro de aço inoxidável, que aumenta a vida útil e
não reage a produtos químicos;
protege contra corrosões;
• Proteção contra raios ultravioletas;
• Opção de reservatório em nível, com bóia de nível removível de fácil manutenção; • Fácil instalação;
• Isolamento térmico em poliuretano; • Baixa manutenção;
• Capa externa em alumínio liso brilhante de alta resistência; • Grande área de absorção de energia;
• Aprovados pelo INMETRO, com selo PROCEL; • Alta resistência a pressão de trabalho;
• Trabalhamos com material 100% nobre;
• Alta durabilidade e economia; • Possui eficiência de 93,4 Kw/Mês/M 2.
• Cinta em aço carbono com pintura epoxi.
Informações Técnicas
Com opções de 100 a 5.000 litros com projetos específicos.
Coletor Solar H2Sol
Modelo H2Sol 2.0 H2Sol 3.0 H2Sol 4.0
Largura (m) 0,275m 0,275m 0,275m
Comprimento (m) 2m 3m 4m
Espessura 8mm 8mm 8mm
Informações Técnicas Área Externa 0,55m² 0,825m² 1,1m²
Classificação B B B
Reservatórios Térmicos Baixa Pressão (5 m.c.a.) Reservatórios Térmicos Alta Pressão (40 m.c.a.)
Produção média
Dimensões Resistência Elétrica Dimensões Resistência Elétrica mensal de energia 93,4 kWh/mês/m²
Volume Diâmetro Compr. Potência Volume Diâmetro Compr. Potência por m² de coletor
220 20 220 20
(litros) (mm) (mm) (Watts) (litros) (mm) (mm) (Watts) Eficiência Energética
71,47%
200 560 1.200 2.000 220 20 200 560 1.240 2.000 220 20 Média
300 560 1.710 2.000 220 20 300 560 1.760 2.000 220 20 Matéria Prima Polipropileno virgem
400 560 2.180 2.000 220 20 400 560 2.275 2.000 220 20 Número de Tubos 27
500 800 1.400 3.000 220 20 500 800 1.560 3.000 220 20 ø Entrada e Saída 40mm
600 800 1.650 3.000 220 20 600 800 1.770 3.000 220 20 Peso Vazio 1,6kg 2,3kg 3,0kg
800 800 2.140 3.000 220 20 800 800 2.275 3.000 220 20 Peso Cheio 2,7kg 3,8kg 4,8kg
1.000 800 2.750 3.000 220 20 1.000 800 2.670 3.000 220 20 Pressão Máxima de
2 kgf/cm² / 200 kPa / 20 mca
Operação
A Pro-Sol reserva-se ao direito de alterar as especificações dos seus produtos sem prévio aviso.

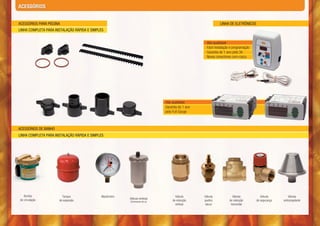

7. ACESSÓRIOS
ACESSÓRIOS PARA PISCINA LINHA DE ELETRÔNICOS
LINHA COMPLETA PARA INSTALAÇÃO RÁPIDA E SIMPLES
Alta qualidade
Fácil instalação e programação
Garantia de 1 ano pela 3A
Novos conectores com rosca
Alta qualidade
Garantia de 1 ano
pela Full Gauge
ACESSÓRIOS DE BANHO
LINHA COMPLETA PARA INSTALAÇÃO RÁPIDA E SIMPLES
Bomba Tanque Manômetro Válvula Válvula Válvula Válvula Válvula
de circulação Válvula ventosa
de expansão (Eliminadora de ar) de retenção quebra de retenção de segurança anticongelante
vertical vácuo horizontal

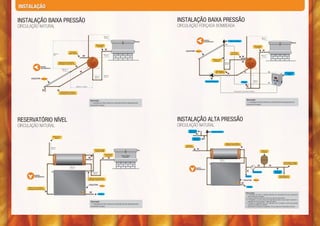

8. INSTALAÇÃO
INSTALAÇÃO BAIXA PRESSÃO INSTALAÇÃO BAIXA PRESSÃO
CIRCULAÇÃO NATURAL CIRCULAÇÃO FORÇADA BOMBEADA
Mínimo
30 cm Mínimo
30 cm
NORTE
GEOGRÁFICO Válvula ventosa
S1
Alimentação
exclusiva Alimentação
exclusiva
Consumo
COLETOR
Consumo
Máximo água quente água quente
5m Mínimo Mínimo
15 cm 15 cm
Retorno dos
coletores
Retorno dos coletores Mínimo
inclinação mínima de 3% 50 cm
NORTE
GEOGRÁFICO
Mínimo
10 cm Alimentação
dos coletores S2 S2
Controlador
Digital
Mínimo
Mínimo 30 cm
COLETOR 30 cm
Bomba Circulação Mínimo
Dreno 30 cm S1
Máximo 7 metros
Acionamento da bomba hidráulica
Alimentação coletores
inclinação mínima de 3%
Utilizar válvula ventosa quando o coletor solar estiver mais alto que o reservatório.
Observação: Observação:
1. A tubulação de dreno deverá ser conduzida até local apropriado para 1. A tubulação de dreno deverá ser conduzida até local apropriado para
escoamento da água. escoamento da água.
RESERVATÓRIO NÍVEL INSTALAÇÃO ALTA PRESSÃO
CIRCULAÇÃO NATURAL CIRCULAÇÃO NATURAL
Válvula de
segurança Válvula ventosa
Utilizar para
respiro Válvula de
retenção
Retorno dos coletores
Consumo inclinação mínima de 3%
água quente
Mínimo
30 cm Consumo água
quente (nível) Tanque de
expansão
Alimentação
exclusiva Caixa d’água
exclusiva
Mínimo
10 cm
Alimentação de água
fria com pressurizador
Mínimo
10 cm NORTE
GEOGRÁFICO
Válvula de
Mínimo Manômetro retenção
30 cm
NORTE Alimentação da
GEOGRÁFICO Dreno
rede de água fria
Retorno dos coletores
inclinação mínima de 3% COLETOR
COLETOR
Dreno
Retorno dos coletores
inclinação mínima de 3%
Observação:
Dreno 1. A tubulação de dreno e válvulas deverão ser conduzidas até local apropriado
para escoamento da água;
2. O jogo de válvulas deve ficar acima do nível do reservatório;
3. É obrigatório o uso de tanque de expansão exclusivo cuja função é absorver a
Observação: expansão térmica da água e “golpe de aríete”;
4. O tanque de expansão deve ser calibrado com 0,5 kgf/cm2 acima da pressão
1. A tubulação de dreno deverá ser conduzida até local apropriado para máxima de trabalho do sistema;
escoamento da água. 5. Capacidade do tanque de expansão: 5% do volume do reservatório térmico.

9. Um novo conceito em energia solar.
Pro-Sol Indústria e Comércio de Produtos de Energia Solar Ltda.
Telefone Fábrica: (11) 4543-6005 / 4543-6384
Telefone Comercial: (11)11 4827-3759 / 4827-3742
www.prosolsolar.com.br
