01_Aula - Eletrotécnica Predial introdução

Prof. Me. Rodolfo Quadros
Eletrotécnica Predial
Cuiabá, 15 de Maio de 2017
UFMT – Universidade Federal de Mato Grosso
FAET – Faculdade de Arquitetura, Engenharia e Tecnologia
DENE – Departamento de Engenharia Elétrica

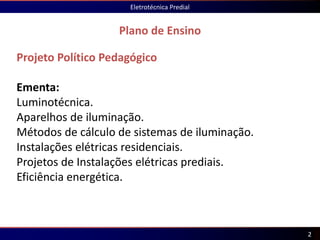

Projeto Político Pedagógico
Ementa:
Luminotécnica.
Aparelhos de iluminação.
Métodos de cálculo de sistemas de iluminação.
Instalações elétricas residenciais.
Projetos de Instalações elétricas prediais.
Eficiência energética.
Plano de Ensino
2

Objetivo
Ao final do período letivo o aluno deverá ser capaz de elaborar,
interpretar e analisar projetos elétricos residenciais e prediais de
baixa tensão, atendendo os requisitos da NBR 5410, como o
dimensionamento, especificação e quantitativo de materiais e
equipamentos.
Adicionalmente, deverá desenvolver o projeto luminotécnico de
interiores, atendendo os requisitos da NBR ISO 8995 e também
projetar sistemas de proteção contra descargas atmosféricas,
atendendo os requisitos da NBR 5419.
Plano de Ensino
3

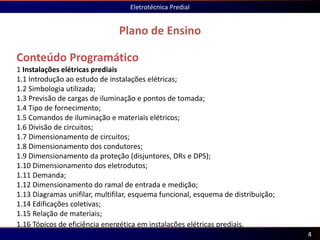

Conteúdo Programático
1 Instalações elétricas prediais
1.1 Introdução ao estudo de instalações elétricas;
1.2 Simbologia utilizada;
1.3 Previsão de cargas de iluminação e pontos de tomada;
1.4 Tipo de fornecimento;
1.5 Comandos de iluminação e materiais elétricos;
1.6 Divisão de circuitos;
1.7 Dimensionamento de circuitos;
1.8 Dimensionamento dos condutores;
1.9 Dimensionamento da proteção (disjuntores, DRs e DPS);
1.10 Dimensionamento dos eletrodutos;
1.11 Demanda;
1.12 Dimensionamento do ramal de entrada e medição;
1.13 Diagramas unifilar, multifilar, esquema funcional, esquema de distribuição;
1.14 Edificações coletivas;
1.15 Relação de materiais;
1.16 Tópicos de eficiência energética em instalações elétricas prediais.
Plano de Ensino
4

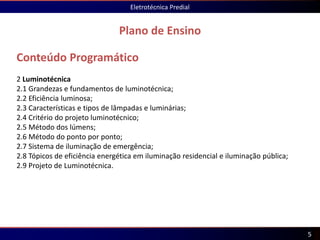

2 Luminotécnica
2.1 Grandezas e fundamentos de luminotécnica;
2.2 Eficiência luminosa;
2.3 Características e tipos de lâmpadas e luminárias;
2.4 Critério do projeto luminotécnico;
2.5 Método dos lúmens;
2.6 Método do ponto por ponto;
2.7 Sistema de iluminação de emergência;
2.8 Tópicos de eficiência energética em iluminação residencial e iluminação pública;
2.9 Projeto de Luminotécnica.
Plano de Ensino
5

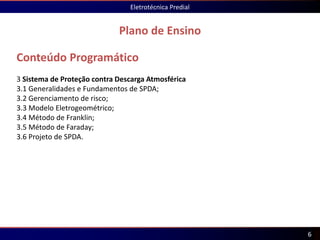

3 Sistema de Proteção contra Descarga Atmosférica
3.1 Generalidades e Fundamentos de SPDA;
3.2 Gerenciamento de risco;
3.3 Modelo Eletrogeométrico;
3.4 Método de Franklin;
3.5 Método de Faraday;
3.6 Projeto de SPDA.
Plano de Ensino
6

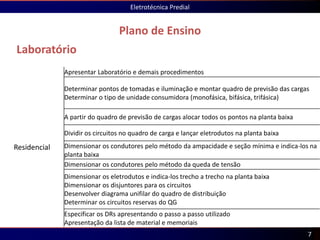

Laboratório
Plano de Ensino
7
Residencial
Apresentar Laboratório e demais procedimentos
Determinar pontos de tomadas e iluminação e montar quadro de previsão das cargas
Determinar o tipo de unidade consumidora (monofásica, bifásica, trifásica)
A partir do quadro de previsão de cargas alocar todos os pontos na planta baixa
Dividir os circuitos no quadro de carga e lançar eletrodutos na planta baixa
Dimensionar os condutores pelo método da ampacidade e seção mínima e indica-los na
planta baixa
Dimensionar os condutores pelo método da queda de tensão
Dimensionar os eletrodutos e indica-los trecho a trecho na planta baixa
Dimensionar os disjuntores para os circuitos
Desenvolver diagrama unifilar do quadro de distribuição
Determinar os circuitos reservas do QG
Especificar os DRs apresentando o passo a passo utilizado
Apresentação da lista de material e memoriais

Laboratório
Plano de Ensino
8

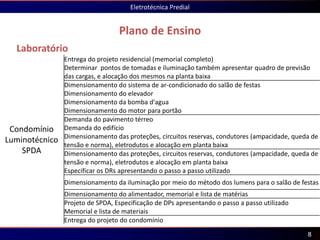

Condomínio
Luminotécnico
SPDA
Entrega do projeto residencial (memorial completo)
Determinar pontos de tomadas e iluminação também apresentar quadro de previsão
das cargas, e alocação dos mesmos na planta baixa
Dimensionamento do sistema de ar-condicionado do salão de festas
Dimensionamento do elevador
Dimensionamento da bomba d'agua
Dimensionamento do motor para portão
Demanda do pavimento térreo
Demanda do edifício
Dimensionamento das proteções, circuitos reservas, condutores (ampacidade, queda de
tensão e norma), eletrodutos e alocação em planta baixa
Dimensionamento das proteções, circuitos reservas, condutores (ampacidade, queda de
tensão e norma), eletrodutos e alocação em planta baixa
Especificar os DRs apresentando o passo a passo utilizado
Dimensionamento da iluminação por meio do método dos lumens para o salão de festas
Dimensionamento do alimentador, memorial e lista de matérias
Projeto de SPDA, Especificação de DPs apresentando o passo a passo utilizado
Memorial e lista de materiais
Entrega do projeto do condomínio

Software para projeto de Instalações Elétricas Prediais
9

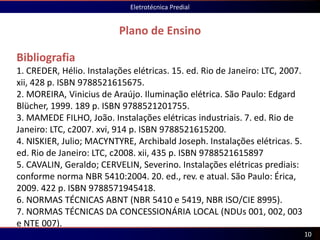

Bibliografia
1. CREDER, Hélio. Instalações elétricas. 15. ed. Rio de Janeiro: LTC, 2007.
xii, 428 p. ISBN 9788521615675.
2. MOREIRA, Vinicius de Araújo. Iluminação elétrica. São Paulo: Edgard
Blücher, 1999. 189 p. ISBN 9788521201755.
3. MAMEDE FILHO, João. Instalações elétricas industriais. 7. ed. Rio de
Janeiro: LTC, c2007. xvi, 914 p. ISBN 9788521615200.
4. NISKIER, Julio; MACYNTYRE, Archibald Joseph. Instalações elétricas. 5.
ed. Rio de Janeiro: LTC, c2008. xii, 435 p. ISBN 9788521615897
5. CAVALIN, Geraldo; CERVELIN, Severino. Instalações elétricas prediais:
conforme norma NBR 5410:2004. 20. ed., rev. e atual. São Paulo: Érica,
2009. 422 p. ISBN 9788571945418.
6. NORMAS TÉCNICAS ABNT (NBR 5410 e 5419, NBR ISO/CIE 8995).
7. NORMAS TÉCNICAS DA CONCESSIONÁRIA LOCAL (NDUs 001, 002, 003
e NTE 007).
Plano de Ensino
10

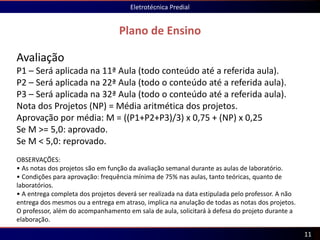

Avaliação
P1 – Será aplicada na 11ª Aula (todo conteúdo até a referida aula).
P2 – Será aplicada na 22ª Aula (todo o conteúdo até a referida aula).
P3 – Será aplicada na 32ª Aula (todo o conteúdo até a referida aula).
Nota dos Projetos (NP) = Média aritmética dos projetos.
Aprovação por média: M = ((P1+P2+P3)/3) x 0,75 + (NP) x 0,25
Se M >= 5,0: aprovado.
Se M < 5,0: reprovado.
OBSERVAÇÕES:
• As notas dos projetos são em função da avaliação semanal durante as aulas de laboratório.
• Condições para aprovação: frequência mínima de 75% nas aulas, tanto teóricas, quanto de
laboratórios.
• A entrega completa dos projetos deverá ser realizada na data estipulada pelo professor. A não
entrega dos mesmos ou a entrega em atraso, implica na anulação de todas as notas dos projetos.
O professor, além do acompanhamento em sala de aula, solicitará à defesa do projeto durante a
elaboração.
Plano de Ensino
11

Projeto de Instalações Elétricas Prediais
12
Projetar uma instalação elétrica predial consiste em:
- Quantificar e determinar os tipos de pontos de utilização de energia elétrica,
localizando-os na instalação;
- Dimensionar, especificar e quantificar os tipos de condutos elétricos,
utilizados para proteger os condutores elétricos, bem com o seu caminho por
dentre a edificação ou mesmo fora dela;
- Dimensionar e especificar os tipos e a localização dos dispositivos de
proteção, de comando, de controle e de medição de energia elétrica na
edificação.

13

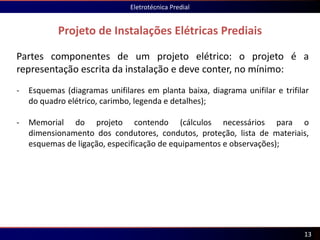

Partes componentes de um projeto elétrico: o projeto é a
representação escrita da instalação e deve conter, no mínimo:
- Esquemas (diagramas unifilares em planta baixa, diagrama unifilar e trifilar
do quadro elétrico, carimbo, legenda e detalhes);
- Memorial do projeto contendo (cálculos necessários para o
dimensionamento dos condutores, condutos, proteção, lista de materiais,
esquemas de ligação, especificação de equipamentos e observações);

14

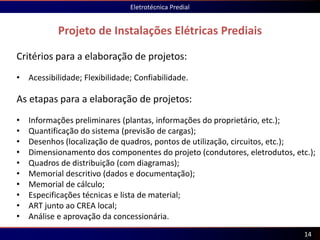

Critérios para a elaboração de projetos:
• Acessibilidade; Flexibilidade; Confiabilidade.
As etapas para a elaboração de projetos:
• Informações preliminares (plantas, informações do proprietário, etc.);
• Quantificação do sistema (previsão de cargas);
• Desenhos (localização de quadros, pontos de utilização, circuitos, etc.);
• Dimensionamento dos componentes do projeto (condutores, eletrodutos, etc.);
• Quadros de distribuição (com diagramas);
• Memorial descritivo (dados e documentação);
• Memorial de cálculo;
• Especificações técnicas e lista de material;
• ART junto ao CREA local;
• Análise e aprovação da concessionária.

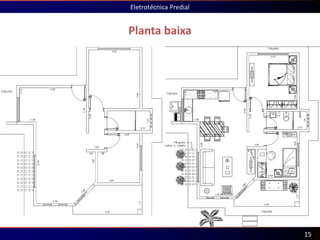

Planta baixa
15

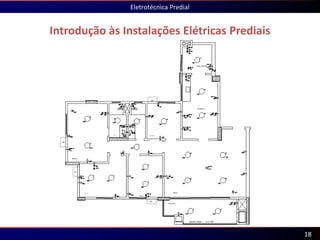

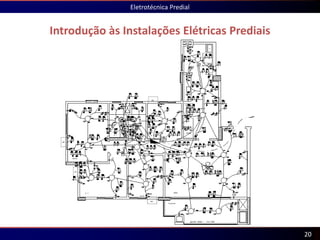

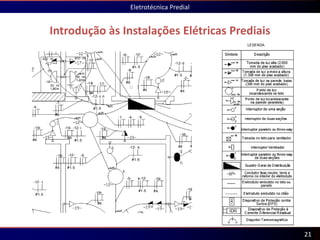

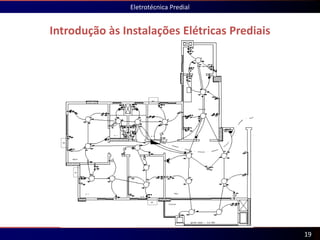

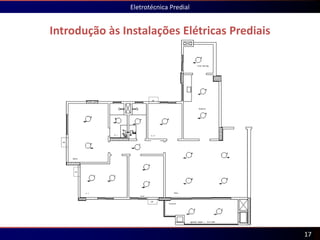

Introdução às Instalações Elétricas Prediais
16

17

18

19

20

21

Revisão
22

Definições
23

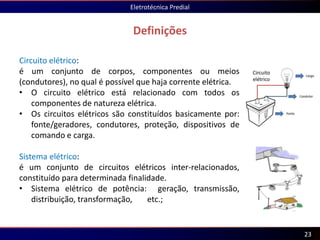

Circuito elétrico:
é um conjunto de corpos, componentes ou meios
(condutores), no qual é possível que haja corrente elétrica.
• O circuito elétrico está relacionado com todos os
componentes de natureza elétrica.
• Os circuitos elétricos são constituídos basicamente por:
fonte/geradores, condutores, proteção, dispositivos de
comando e carga.
Sistema elétrico:
é um conjunto de circuitos elétricos inter-relacionados,
constituído para determinada finalidade.
• Sistema elétrico de potência: geração, transmissão,
distribuição, transformação, etc.;

Definições
24

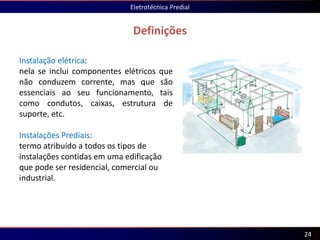

Instalação elétrica:
nela se inclui componentes elétricos que
não conduzem corrente, mas que são
essenciais ao seu funcionamento, tais
como condutos, caixas, estrutura de
suporte, etc.
Instalações Prediais:
termo atribuído a todos os tipos de
instalações contidas em uma edificação
que pode ser residencial, comercial ou
industrial.

Definições
25

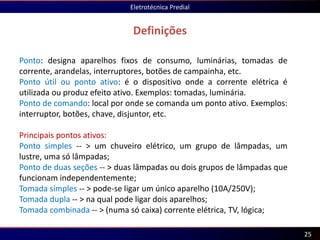

Ponto: designa aparelhos fixos de consumo, luminárias, tomadas de
corrente, arandelas, interruptores, botões de campainha, etc.
Ponto útil ou ponto ativo: é o dispositivo onde a corrente elétrica é
utilizada ou produz efeito ativo. Exemplos: tomadas, luminária.
Ponto de comando: local por onde se comanda um ponto ativo. Exemplos:
interruptor, botões, chave, disjuntor, etc.
Principais pontos ativos:
Ponto simples -- > um chuveiro elétrico, um grupo de lâmpadas, um
lustre, uma só lâmpadas;
Ponto de duas seções -- > duas lâmpadas ou dois grupos de lâmpadas que
funcionam independentemente;
Tomada simples -- > pode-se ligar um único aparelho (10A/250V);
Tomada dupla -- > na qual pode ligar dois aparelhos;
Tomada combinada -- > (numa só caixa) corrente elétrica, TV, lógica;

Definições
26

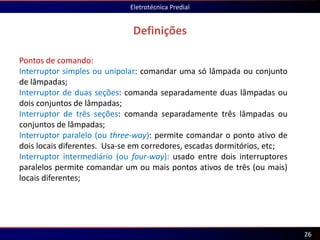

Pontos de comando:
Interruptor simples ou unipolar: comandar uma só lâmpada ou conjunto
de lâmpadas;
Interruptor de duas seções: comanda separadamente duas lâmpadas ou
dois conjuntos de lâmpadas;
Interruptor de três seções: comanda separadamente três lâmpadas ou
conjuntos de lâmpadas;
Interruptor paralelo (ou three-way): permite comandar o ponto ativo de
dois locais diferentes. Usa-se em corredores, escadas dormitórios, etc;
Interruptor intermediário (ou four-way): usado entre dois interruptores
paralelos permite comandar um ou mais pontos ativos de três (ou mais)
locais diferentes;

Definições
27

Definições
28

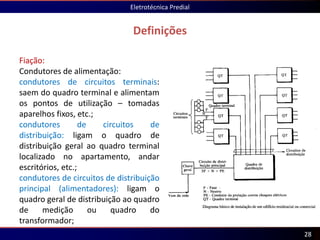

Fiação:
Condutores de alimentação:
condutores de circuitos terminais:
saem do quadro terminal e alimentam
os pontos de utilização – tomadas
aparelhos fixos, etc.;
condutores de circuitos de
distribuição: ligam o quadro de
distribuição geral ao quadro terminal
localizado no apartamento, andar
escritórios, etc.;
condutores de circuitos de distribuição
principal (alimentadores): ligam o
quadro geral de distribuição ao quadro
de medição ou quadro do
transformador;

Definições
29

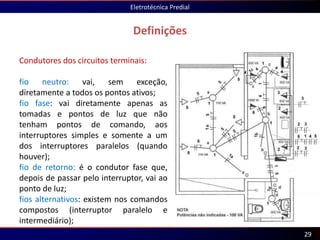

Condutores dos circuitos terminais:
fio neutro: vai, sem exceção,
diretamente a todos os pontos ativos;
fio fase: vai diretamente apenas as
tomadas e pontos de luz que não
tenham pontos de comando, aos
interruptores simples e somente a um
dos interruptores paralelos (quando
houver);
fio de retorno: é o condutor fase que,
depois de passar pelo interruptor, vai ao
ponto de luz;
fios alternativos: existem nos comandos
compostos (interruptor paralelo e
intermediário);

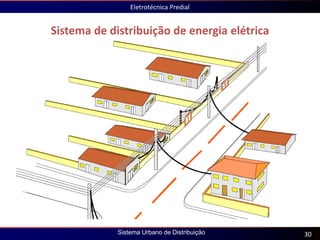

Sistema de distribuição de energia elétrica
30
Sistema Urbano de Distribuição

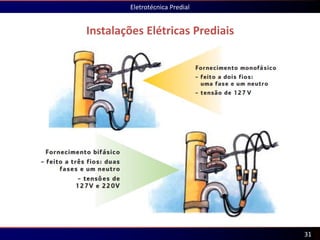

Instalações Elétricas Prediais
31

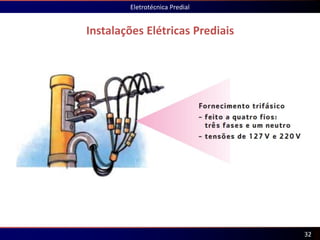

32

33

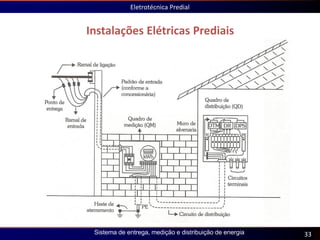

Sistema de entrega, medição e distribuição de energia

34

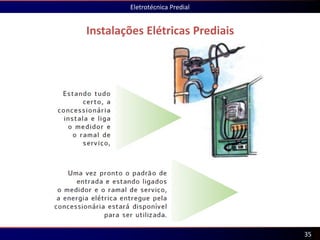

Sistema de entrega, medição e distribuição de energia

35

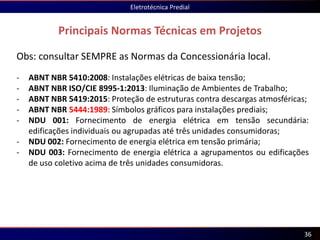

Principais Normas Técnicas em Projetos
36
Obs: consultar SEMPRE as Normas da Concessionária local.
- ABNT NBR 5410:2008: Instalações elétricas de baixa tensão;
- ABNT NBR ISO/CIE 8995-1:2013: Iluminação de Ambientes de Trabalho;
- ABNT NBR 5419:2015: Proteção de estruturas contra descargas atmosféricas;
- ABNT NBR 5444:1989: Símbolos gráficos para instalações prediais;
- NDU 001: Fornecimento de energia elétrica em tensão secundária:
edificações individuais ou agrupadas até três unidades consumidoras;
- NDU 002: Fornecimento de energia elétrica em tensão primária;
- NDU 003: Fornecimento de energia elétrica a agrupamentos ou edificações
de uso coletivo acima de três unidades consumidoras.

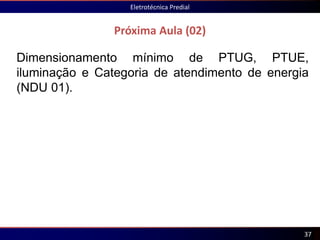

Dimensionamento mínimo de PTUG, PTUE,
iluminação e Categoria de atendimento de energia
(NDU 01).
Próxima Aula (02)
37

01_Aula - Eletrotécnica Predial introdução

Mais conteúdo relacionado

Semelhante a 01_Aula - Eletrotécnica Predial introdução

Último

01_Aula - Eletrotécnica Predial introdução
