O documento descreve a arquitetura WebDomus, uma interface web para sistemas domóticos. A arquitetura é modular e inclui módulos para comunicação, aplicação e apresentação. O sistema usa uma sintaxe de descrição independente do protocolo para definir dispositivos e sistemas domóticos. A interface pode ser acessada via browser em computadores e dispositivos móveis.
WebDomus
- 1. WebDomus Interface Web paraSistemas Domóticos 29148 – Rodolfo Cardoso 29439 – Pedro Januário

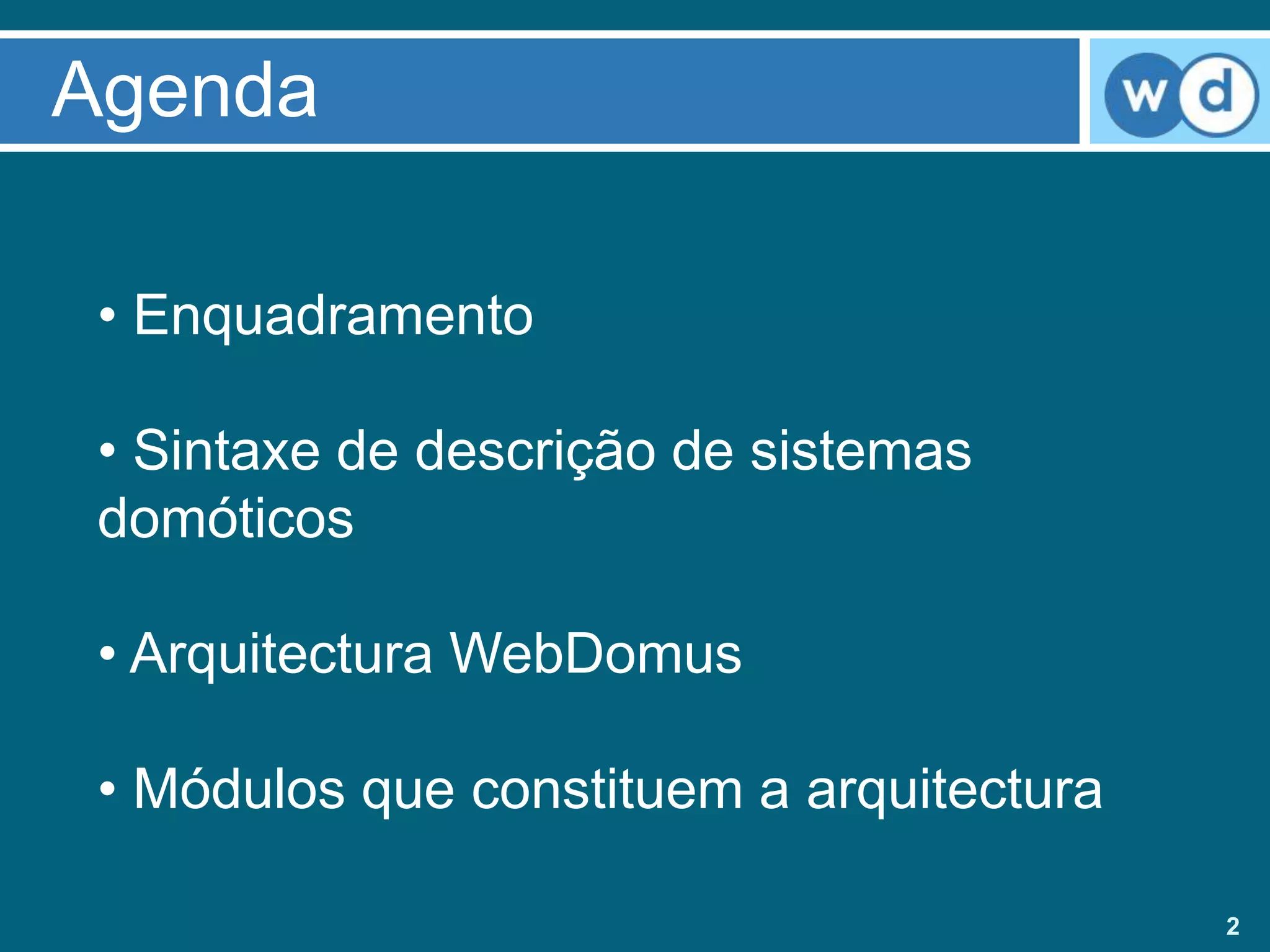

- 2. Agenda • Enquadramento • Sintaxe de descrição de sistemas domóticos • Arquitectura WebDomus • Módulos que constituem a arquitectura 2
- 3. Enquadramento • Conceito desistema domótico – Aumentar o conforto do utilizador – Gestão de recursos energéticos – Automatização de edifícios • Análise de mercado – Suporte para um grupo restrito de protocolos – Interfaces cliente • Motivação e objectivos do WebDomus 3
- 4. Sintaxe de descrição • Necessidade da definição da sintaxe – Independência do protocolo domótico – Independência das características do sistema • Definição da sintaxe de metadados para descrever: – Protocolos domóticos – Tipos de dispositivos – Sistemas domóticos 4
- 5. Sintaxe de descrição DispositivoDomoBUS Protocolo DomoBUS <Dispositivo nome=“Luz“ fabricante=“X“ <Protocolo nome="DomoBUS" versao="1.0"> referencia="Lampada_DomoBUS"> <Pedido> <Endereco> <Endereco> <Ilha>0</Ilha> <Campo nome="Ilha" nBits="4"/> <No>0</No> <Campo nome="No" nBits=“5"/> <App>2</App> <Campo nome="App" nBits="3/> <IdDisp>1</IdDisp> <Campo nome="IdDisp" nBits=“8"/> </Endereco> </Endereco> ... ... </Dispositivo> </Protocolo> Dispositivo CEBus Protocolo CEBus <Dispositivo nome=“Luz“ <Protocolo nome=“CEBus" versao="1.0"> fabricante=“X“ <Pedido> referencia="Lampada_CEBus"> <Endereco> <Endereco> <Campo nome=“Addr" <Addr>12378</Addr> nBits=“16"/> </Endereco> </Endereco> ... ... </Dispositivo> </Protocolo> 5

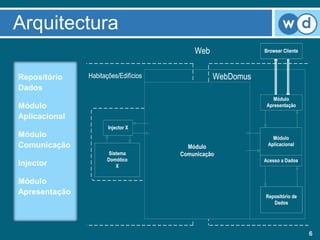

- 6. Arquitectura Web Browser Cliente Repositório Habitações/Edifícios WebDomus Dados Módulo Comunicação Módulo Módulo Apresentação Aplicacional Injector X Módulo Comunicação Módulo Comunicação Comunicação Sistema Módulo WebDomus Aplicacional Sistema Domótico Comunicação Domótico Acesso a Dados Injector X Módulo Apresentação Repositório de Dados 6

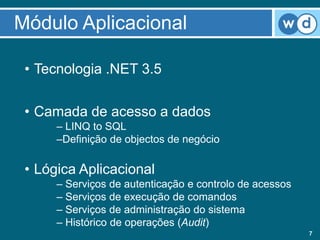

- 7. Módulo Aplicacional •Tecnologia .NET 3.5 • Camada de acesso a dados – LINQ to SQL –Definição de objectos de negócio • Lógica Aplicacional – Serviços de autenticação e controlo de acessos – Serviços de execução de comandos – Serviços de administração do sistema – Histórico de operações (Audit) 7
- 8. Módulo Comunicação • Divididoem duas componentes distintas – Componente WebDomus (.NET 3.5) – Componente sistema domótico (.NET Micro 2.5) • Estabelecimento de um canal de comunicação seguro entre as componentes • Uma única ligação por cada sistema domótico • Componente do sistema domótico constrói a pseudo-trama a entregar ao 8

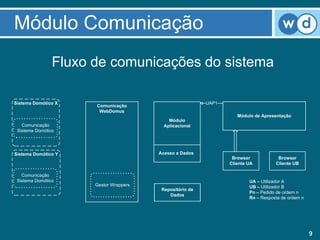

- 9. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X Comunicação WebDomus Módulo de Apresentação Módulo Comunicação Aplicacional Sistema Domótico Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9
- 10. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X Comunicação WebDomus Módulo de Apresentação Módulo Comunicação Aplicacional Sistema Domótico Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9
- 11. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X UAP1 Comunicação WebDomus Módulo de Apresentação Módulo Comunicação Aplicacional Sistema Domótico Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9
- 12. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X UAP1 Comunicação WebDomus Módulo de Apresentação Módulo Comunicação Aplicacional Sistema Domótico <Pedido> <Endereco> <Ilha>1</Ilha> Sistema Domótico Y Acesso a Dados Browser Browser <No>3</No> Cliente UA Cliente UB <App>1</App> <IdDisp>4</IdDisp> Comunicação Sistema Domótico </Endereco> UA – Utilizador A Gestor Wrappers UB – Utilizador B <Comando tipo="ESTADO_ACTUAL“ Repositório de Pn – Pedido de ordem n Dados designacao="POWER"> Rn – Resposta de ordem n <Codigo>3</Codigo> <Valor>1</Valor> </Comando> </Pedido> 9

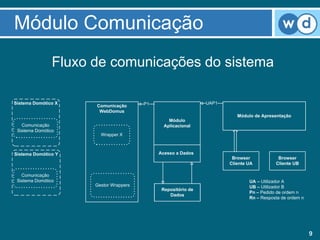

- 13. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X P1 UAP1 Comunicação WebDomus Módulo de Apresentação Módulo Comunicação Aplicacional Sistema Domótico Wrapper X Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9

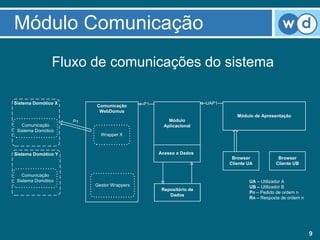

- 14. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X P1 UAP1 Comunicação WebDomus Módulo de Apresentação P1 Módulo Comunicação Aplicacional Sistema Domótico Wrapper X Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9
- 15. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X P1 UAP1 Comunicação WebDomus Módulo de Apresentação P1 Módulo UAR1 Comunicação Aplicacional Sistema Domótico R1 R1 Wrapper X Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9

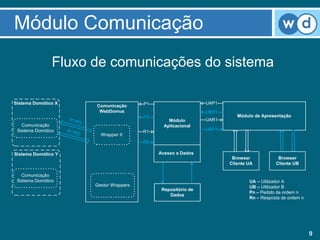

- 16. Módulo Comunicação Fluxo de comunicações do sistema Sistema Domótico X P1 UAP1 Comunicação WebDomus UBP1 P2 Módulo de Apresentação P1/P Módulo UAR1 2 Comunicação Aplicacional Sistema Domótico R1/R UBR1 2 R1 Wrapper X R2 Sistema Domótico Y Acesso a Dados Browser Browser Cliente UA Cliente UB Comunicação Sistema Domótico UA – Utilizador A Gestor Wrappers UB – Utilizador B Repositório de Pn – Pedido de ordem n Dados Rn – Resposta de ordem n 9
- 17. Módulo Apresentação •Tecnologia ASP .NET 2.0 • Componente Web Desktop – Framework ASP .NET AJAX – Interface de navegação e interacção com sistemas domóticos – Interface de administração do sistema WebDomus 10

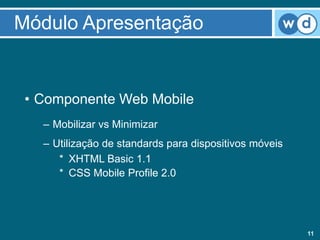

- 18. Módulo Apresentação •Componente Web Mobile – Mobilizar vs Minimizar – Utilização de standards para dispositivos móveis * XHTML Basic 1.1 * CSS Mobile Profile 2.0 11

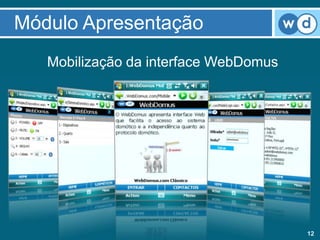

- 19. Módulo Apresentação Mobilização da interface WebDomus 12
- 20.

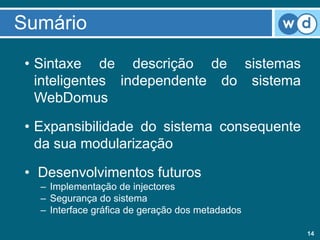

- 21. Sumário • Sintaxede descrição de sistemas inteligentes independente do sistema WebDomus • Expansibilidade do sistema consequente da sua modularização • Desenvolvimentos futuros – Implementação de injectores – Segurança do sistema – Interface gráfica de geração dos metadados 14
- 22. 22 WebDomus Interface Web para Sistemas Domóticos </end>
Notas do Editor
- #4 Conceito: - A domótica tem como principal objectivo a automatização de edifícios (tanto a nível habitacional como no sector terciário). No sector habitacional premeia-se o conforto do utilizador, e no sector terciário premeia-se a gestão de recursos energéticos.Análise de mercado: Numa análise do mercado das aplicações de controlo de sistemas domóticos forma encontradas duas grandes lacunas: soluções proprietárias que têm como alvo protocolos especifico, ou um grupo restrito (pouco abrangentes);As interfaces cliente baseiam-se em aplicações standalone que requerem uma instalação prévia (menor disponibilidade), e aquelas que se baseiam em soluções web requerem um servidor web agregado ao sistema domótico;Motivação e objectivos:Interesse pela área da domótica; Objectivo do projecto foi realizar uma aplicação web que permita o controlo de sistemas domóticos independentemente do protocolo que utilize. Colmatar as lacunas identificadas (web -> maior disponibilidade; independente do protocolo (maior abrangência)).
- #5 Necessidade: Cada protocolo tem a sua forma de funcionamento; Cada sistema domótico tem características diferentes: localização de dispositivos e estrutura física. Assim forma definidas sintaxes para descrever protocolos, tipos de dispositivos e sistemas domóticos.Definição da sintaxe:A sintaxe foi definida com recurso a schemaXML, que contém um conjunto de regras que permite validar as descrições em XML.
- #6 Necessidade: Cada protocolo tem a sua forma de funcionamento; Cada sistema domótico tem características diferentes: localização de dispositivos e estrutura física. Assim forma definidas sintaxes para descrever protocolos, tipos de dispositivos e sistemas domóticos.Definição da sintaxe:A sintaxe foi definida com recurso a schemaXML, que contém um conjunto de regras que permite validar as descrições em XML.
- #7 Modularidade: Resultado da decomposição do sistema em módulos coesos e desacoplados;Definição de interfaces contratuais para separar as características de cada módulo e elevar o seu nível de abstracção;Confinando funcionalidades concretas a cada módulo;Facilitando a integração entre os diferentes módulos; RepositórioArmazena os metadados dos múltiplos SD configurados no sistema;Módulo AplicacionalEfectua a integração entre os módulos do sistema e implementa serviços de acesso a dados, controlo de acessos e interacção com os sistemas domóticos; Módulo ComunicaçãoComposto por duas componentes distintas que se encontra separadas fisicamente, ComWD e ComSD;Estabelecimento de um canal de comunicação seguro para comunicação entre ambas;Conceito de InjectorComponente responsável por introduzir a informação na rede domótica;Único componente do sistema que encontra dependente do protocolo do sistema domótico; Módulo ApresentaçãoInterface com utilizador tem como alvo dispositivos moveis e computadores pessoais e permitirá a interacção com SD;Tecnologias Web
- #8 Elo de integração entre os diferentes módulos;Contém a lógica aplicacional do sistema;
- #18 Módulo de apresentação é composto por uma componente para computadores pessoais (desktop/laptop);Ambas foram desenvolvidas com recurso à tecnologia ASP.NETA decisão de fazer duas implementações distintas prende-se com serem paradigmas diferentes, tanto a nível de tecnologias como a nível de características físicas.Componente Web Desktop:Foi também desenvolvida com recurso à tecnologia ASP.NET AJAX que é uma framework que permite desenvolver aplicações web com recurso à utilização de AJAX.Contém área de navegação em sistemas domóticos em que o utilizador pode navegar e interagir com dispositivos;Contém áreas de administração do sistema webdomus (carregamento de novos sistemas domóticos, protocolos, tipos de dispositivos e consulta de logs).
- #19 Mobilizar vs MinimizarFragmentação do mercado de dispositivosMundo “Web Mobile” e procura de standards (W3C)
- #22 -Foi definida uma sintaxe que poderá ser utilizada não só no contexto deste projecto como também noutros;A modularização do sistema permite que este seja expansível com maior facilidade;Devido às limitações, até à data, da tecnologia .NET micro não foi possível o estabelecimento de um canal seguro entre o sistema central do webdomus e a componente que sem encontra nos sistemas domóticos;Desenvolvimentos futuros:Actualização da componente de comunicação e reforçar as componentes de segurança na componente web.
- #24 Mobilizar vs MinimizarFragmentação do mercado de dispositivosMundo “Web Mobile” e procura de standards (W3C)
- #25 Modularidade: Resultado da decomposição do sistema em módulos coesos e desacoplados;Definição de interfaces contratuais para separar as características de cada módulo e elevar o seu nível de abstracção;Confinando funcionalidades concretas a cada módulo;Facilitando a integração entre os diferentes módulos; RepositórioArmazena os metadados dos múltiplos SD configurados no sistema;Módulo AplicacionalEfectua a integração entre os módulos do sistema e implementa serviços de acesso a dados, controlo de acessos e interacção com os sistemas domóticos; Módulo ComunicaçãoComposto por duas componentes distintas que se encontra separadas fisicamente, ComWD e ComSD;Estabelecimento de um canal de comunicação seguro para comunicação entre ambas;Conceito de InjectorComponente responsável por introduzir a informação na rede domótica;Único componente do sistema que encontra dependente do protocolo do sistema domótico; Módulo ApresentaçãoInterface com utilizador tem como alvo dispositivos moveis e computadores pessoais e permitirá a interacção com SD;Tecnologias Web
