Este documento fornece informações técnicas sobre os injetores de vários modelos da FIAT, incluindo dados como número do injetor, ajuste, cor, tempo, pressão e vazão. As tabelas fornecem estas especificações agrupadas por modelo de veículo e também por número de injetor.

1. Flavio Xavier – www.flaviocursos.com.br Treinamento automotivo Injetores FIAT
Flavio Xavier – www.flaviocursos.com.br Treinamento automotivo Injetores FIAT

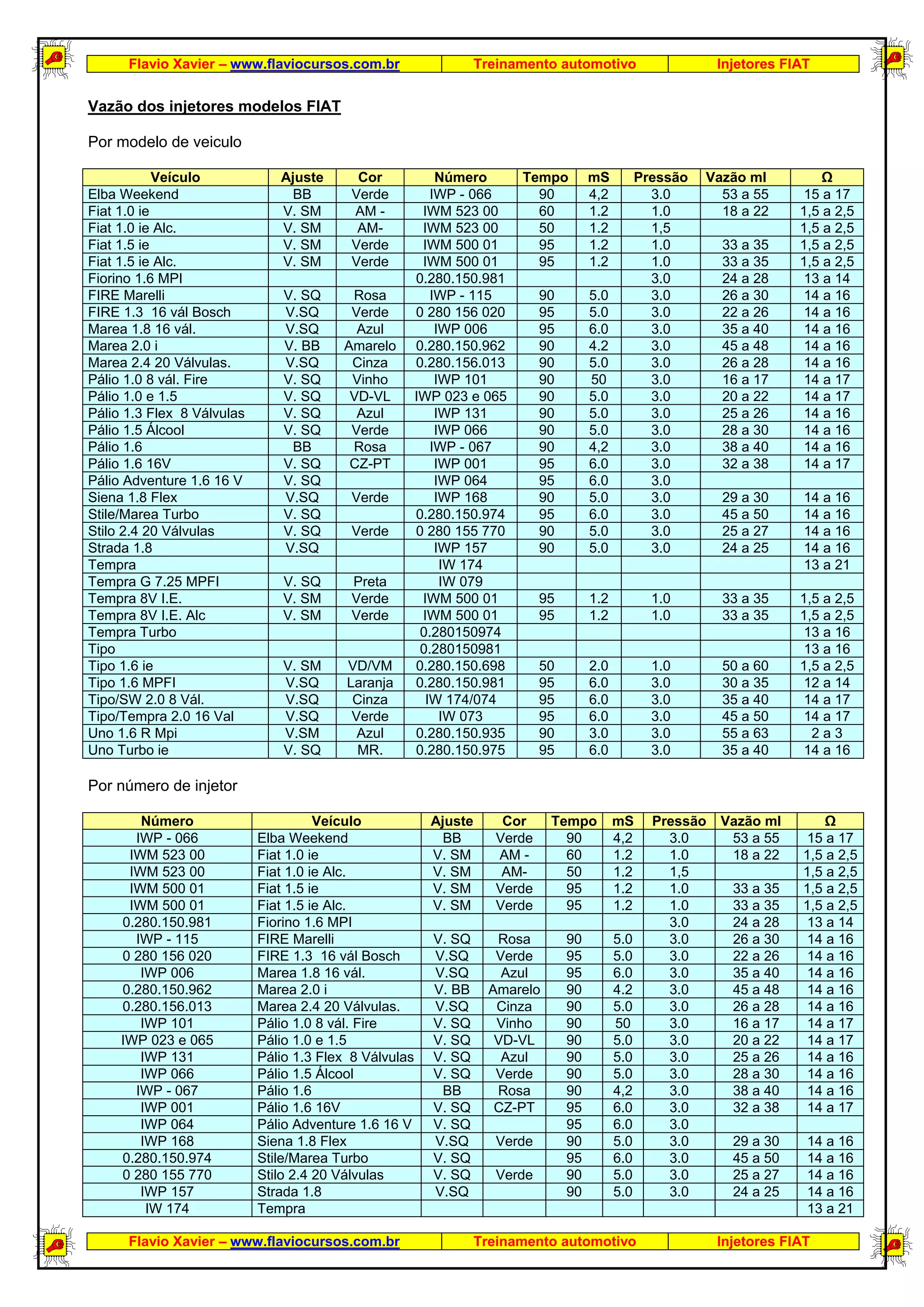

Vazão dos injetores modelos FIAT
Por modelo de veiculo
Veículo Ajuste Cor Número Tempo mS Pressão Vazão ml Ω
Elba Weekend BB Verde IWP - 066 90 4,2 3.0 53 a 55 15 a 17
Fiat 1.0 ie V. SM AM - IWM 523 00 60 1.2 1.0 18 a 22 1,5 a 2,5
Fiat 1.0 ie Alc. V. SM AM- IWM 523 00 50 1.2 1,5 1,5 a 2,5
Fiat 1.5 ie V. SM Verde IWM 500 01 95 1.2 1.0 33 a 35 1,5 a 2,5
Fiat 1.5 ie Alc. V. SM Verde IWM 500 01 95 1.2 1.0 33 a 35 1,5 a 2,5
Fiorino 1.6 MPI 0.280.150.981 3.0 24 a 28 13 a 14
FIRE Marelli V. SQ Rosa IWP - 115 90 5.0 3.0 26 a 30 14 a 16
FIRE 1.3 16 vál Bosch V.SQ Verde 0 280 156 020 95 5.0 3.0 22 a 26 14 a 16
Marea 1.8 16 vál. V.SQ Azul IWP 006 95 6.0 3.0 35 a 40 14 a 16
Marea 2.0 i V. BB Amarelo 0.280.150.962 90 4.2 3.0 45 a 48 14 a 16
Marea 2.4 20 Válvulas. V.SQ Cinza 0.280.156.013 90 5.0 3.0 26 a 28 14 a 16
Pálio 1.0 8 vál. Fire V. SQ Vinho IWP 101 90 50 3.0 16 a 17 14 a 17
Pálio 1.0 e 1.5 V. SQ VD-VL IWP 023 e 065 90 5.0 3.0 20 a 22 14 a 17
Pálio 1.3 Flex 8 Válvulas V. SQ Azul IWP 131 90 5.0 3.0 25 a 26 14 a 16
Pálio 1.5 Álcool V. SQ Verde IWP 066 90 5.0 3.0 28 a 30 14 a 16
Pálio 1.6 BB Rosa IWP - 067 90 4,2 3.0 38 a 40 14 a 16
Pálio 1.6 16V V. SQ CZ-PT IWP 001 95 6.0 3.0 32 a 38 14 a 17
Pálio Adventure 1.6 16 V V. SQ IWP 064 95 6.0 3.0
Siena 1.8 Flex V.SQ Verde IWP 168 90 5.0 3.0 29 a 30 14 a 16
Stile/Marea Turbo V. SQ 0.280.150.974 95 6.0 3.0 45 a 50 14 a 16
Stilo 2.4 20 Válvulas V. SQ Verde 0 280 155 770 90 5.0 3.0 25 a 27 14 a 16
Strada 1.8 V.SQ IWP 157 90 5.0 3.0 24 a 25 14 a 16
Tempra IW 174 13 a 21
Tempra G 7.25 MPFI V. SQ Preta IW 079
Tempra 8V I.E. V. SM Verde IWM 500 01 95 1.2 1.0 33 a 35 1,5 a 2,5
Tempra 8V I.E. Alc V. SM Verde IWM 500 01 95 1.2 1.0 33 a 35 1,5 a 2,5
Tempra Turbo 0.280150974 13 a 16
Tipo 0.280150981 13 a 16
Tipo 1.6 ie V. SM VD/VM 0.280.150.698 50 2.0 1.0 50 a 60 1,5 a 2,5
Tipo 1.6 MPFI V.SQ Laranja 0.280.150.981 95 6.0 3.0 30 a 35 12 a 14
Tipo/SW 2.0 8 Vál. V.SQ Cinza IW 174/074 95 6.0 3.0 35 a 40 14 a 17
Tipo/Tempra 2.0 16 Val V.SQ Verde IW 073 95 6.0 3.0 45 a 50 14 a 17
Uno 1.6 R Mpi V.SM Azul 0.280.150.935 90 3.0 3.0 55 a 63 2 a 3
Uno Turbo ie V. SQ MR. 0.280.150.975 95 6.0 3.0 35 a 40 14 a 16
Por número de injetor
Número Veículo Ajuste Cor Tempo mS Pressão Vazão ml Ω
IWP - 066 Elba Weekend BB Verde 90 4,2 3.0 53 a 55 15 a 17
IWM 523 00 Fiat 1.0 ie V. SM AM - 60 1.2 1.0 18 a 22 1,5 a 2,5
IWM 523 00 Fiat 1.0 ie Alc. V. SM AM- 50 1.2 1,5 1,5 a 2,5
IWM 500 01 Fiat 1.5 ie V. SM Verde 95 1.2 1.0 33 a 35 1,5 a 2,5
IWM 500 01 Fiat 1.5 ie Alc. V. SM Verde 95 1.2 1.0 33 a 35 1,5 a 2,5
0.280.150.981 Fiorino 1.6 MPI 3.0 24 a 28 13 a 14
IWP - 115 FIRE Marelli V. SQ Rosa 90 5.0 3.0 26 a 30 14 a 16
0 280 156 020 FIRE 1.3 16 vál Bosch V.SQ Verde 95 5.0 3.0 22 a 26 14 a 16
IWP 006 Marea 1.8 16 vál. V.SQ Azul 95 6.0 3.0 35 a 40 14 a 16
0.280.150.962 Marea 2.0 i V. BB Amarelo 90 4.2 3.0 45 a 48 14 a 16
0.280.156.013 Marea 2.4 20 Válvulas. V.SQ Cinza 90 5.0 3.0 26 a 28 14 a 16
IWP 101 Pálio 1.0 8 vál. Fire V. SQ Vinho 90 50 3.0 16 a 17 14 a 17
IWP 023 e 065 Pálio 1.0 e 1.5 V. SQ VD-VL 90 5.0 3.0 20 a 22 14 a 17
IWP 131 Pálio 1.3 Flex 8 Válvulas V. SQ Azul 90 5.0 3.0 25 a 26 14 a 16
IWP 066 Pálio 1.5 Álcool V. SQ Verde 90 5.0 3.0 28 a 30 14 a 16
IWP - 067 Pálio 1.6 BB Rosa 90 4,2 3.0 38 a 40 14 a 16
IWP 001 Pálio 1.6 16V V. SQ CZ-PT 95 6.0 3.0 32 a 38 14 a 17
IWP 064 Pálio Adventure 1.6 16 V V. SQ 95 6.0 3.0
IWP 168 Siena 1.8 Flex V.SQ Verde 90 5.0 3.0 29 a 30 14 a 16
0.280.150.974 Stile/Marea Turbo V. SQ 95 6.0 3.0 45 a 50 14 a 16
0 280 155 770 Stilo 2.4 20 Válvulas V. SQ Verde 90 5.0 3.0 25 a 27 14 a 16
IWP 157 Strada 1.8 V.SQ 90 5.0 3.0 24 a 25 14 a 16
IW 174 Tempra 13 a 21

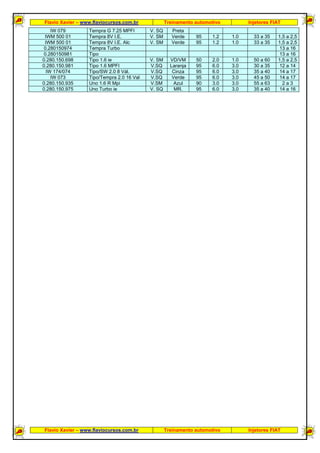

2. Flavio Xavier – www.flaviocursos.com.br Treinamento automotivo Injetores FIAT
Flavio Xavier – www.flaviocursos.com.br Treinamento automotivo Injetores FIAT
IW 079 Tempra G 7.25 MPFI V. SQ Preta
IWM 500 01 Tempra 8V I.E. V. SM Verde 95 1.2 1.0 33 a 35 1,5 a 2,5
IWM 500 01 Tempra 8V I.E. Alc V. SM Verde 95 1.2 1.0 33 a 35 1,5 a 2,5
0.280150974 Tempra Turbo 13 a 16
0.280150981 Tipo 13 a 16
0.280.150.698 Tipo 1.6 ie V. SM VD/VM 50 2.0 1.0 50 a 60 1,5 a 2,5
0.280.150.981 Tipo 1.6 MPFI V.SQ Laranja 95 6.0 3.0 30 a 35 12 a 14
IW 174/074 Tipo/SW 2.0 8 Vál. V.SQ Cinza 95 6.0 3.0 35 a 40 14 a 17
IW 073 Tipo/Tempra 2.0 16 Val V.SQ Verde 95 6.0 3.0 45 a 50 14 a 17
0.280.150.935 Uno 1.6 R Mpi V.SM Azul 90 3.0 3.0 55 a 63 2 a 3
0.280.150.975 Uno Turbo ie V. SQ MR. 95 6.0 3.0 35 a 40 14 a 16
