Este documento apresenta um trabalho de Resistência dos Materiais I para estudantes de engenharia mecânica. O trabalho contém quatro questões: 1) calcular o coeficiente de segurança de um cabo sob carga, 2) determinar a tensão normal em uma barra de guindaste, 3) calcular a tensão máxima em barras sob forças aplicadas em um pino, 4) calcular deformações em barras de aço e alumínio sob tensões.

1. FACULDADE EMPRESARIAL DE CHAPECÓ
UCEFF FACULDADES
CURSO DE ENGENHARIA MECÂNICA
DISCIPLINA: RESISTÊNCIA DOS MATERIAIS I TRABALHO N1 TURMA: 41
PROFESSOR: FERNANDO BECKER DATA: 08/05/15
ACADÊMICOS – (3 no máximo) __________________________________________________
Entregar no dia 15/5/15 no início da aula.

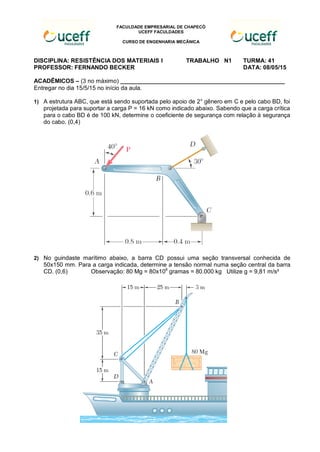

1) A estrutura ABC, que está sendo suportada pelo apoio de 2° gênero em C e pelo cabo BD, foi
projetada para suportar a carga P = 16 kN como indicado abaixo. Sabendo que a carga crítica
para o cabo BD é de 100 kN, determine o coeficiente de segurança com relação à segurança
do cabo. (0,4)
2) No guindaste marítimo abaixo, a barra CD possui uma seção transversal conhecida de
50x150 mm. Para a carga indicada, determine a tensão normal numa seção central da barra
CD. (0,6) Observação: 80 Mg = 80x106
gramas = 80.000 kg Utilize g = 9,81 m/s²

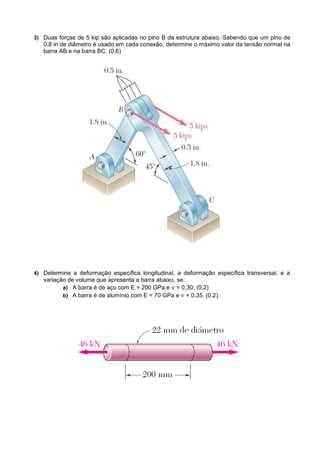

2. 3) Duas forças de 5 kip são aplicadas no pino B da estrutura abaixo. Sabendo que um pino de
0,8 in de diâmetro é usado em cada conexão, determine o máximo valor da tensão normal na
barra AB e na barra BC. (0,6)
4) Determine a deformação específica longitudinal, a deformação específica transversal, e a
variação de volume que apresenta a barra abaixo, se:
a) A barra é de aço com E = 200 GPa e  = 0,30; (0,2)
b) A barra é de alumínio com E = 70 GPa e  = 0,35. (0,2)
