O documento discute técnicas de representação de projeções ortogonais, incluindo plantas, elevações e cortes. Projeções ortogonais são sistemas de representação bidimensional usados para descrever objetos tridimensionais. Cortes verticais auxiliam na compreensão das dinâmicas espaciais e da estrutura de uma edificação.

1. Técnicas de
Representação
Projeções Ortogonais
Planta
Prof. Me. Lucas Reitz

2. Projeções Ortogonais
Sistema de representação de
reconhecimento internacional e amplo
Constituem um conjunto geral de desenhos
bidimensionais que informam sobre os
objetos tridimensionais

3. Projeções Ortogonais

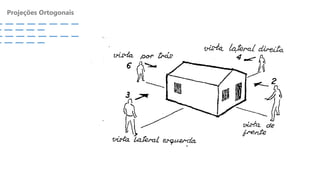

4. Projeções Ortogonais

5. Projeções Ortogonais

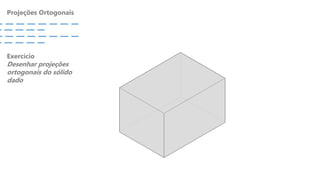

Exercício
Desenhar projeções
ortogonais do sólido
dado

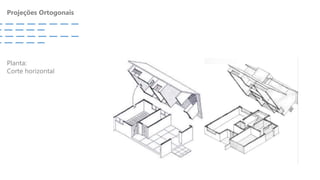

6. Projeções Ortogonais
Planta:
Corte horizontal

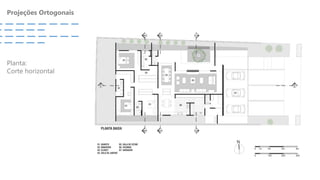

7. Projeções Ortogonais
Planta:
Corte horizontal

8. Projeções Ortogonais
Elevações:
Vistas externas

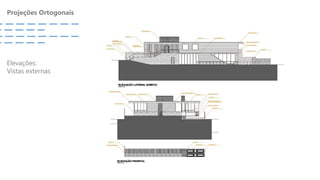

9. Projeções Ortogonais
Elevações:
Vistas externas
Podem ser
humanizadas ou não

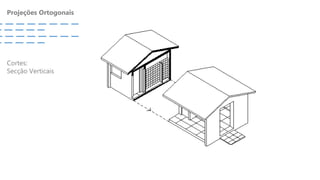

10. Projeções Ortogonais
Cortes:
Secção Verticais

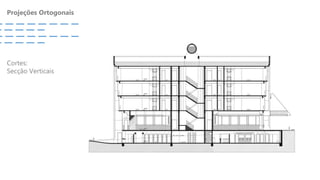

11. Projeções Ortogonais
Cortes:
Secção Verticais

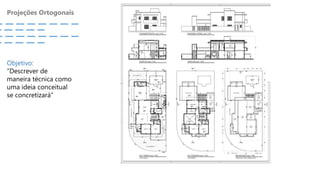

12. Projeções Ortogonais
Objetivo:
“Descrever de
maneira técnica como
uma ideia conceitual
se concretizará”

13. Cortes

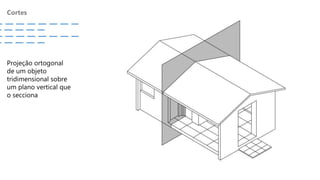

14. Cortes
Projeção ortogonal
de um objeto
tridimensional sobre
um plano vertical que
o secciona

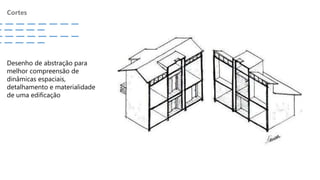

15. Cortes
Desenho de abstração para
melhor compreensão de
dinâmicas espaciais,
detalhamento e materialidade
de uma edificação

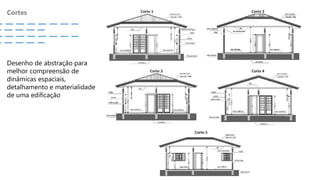

16. Cortes
Desenho de abstração para
melhor compreensão de
dinâmicas espaciais,
detalhamento e materialidade
de uma edificação

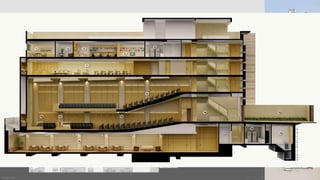

17. Cortes
Desenho de abstração para
melhor compreensão de
dinâmicas espaciais,
detalhamento e materialidade
de uma edificação

18. Cortes
Elementos
1) Dimensões e materiais de paredes e elementos construtivos
2) Relação do cheio e vazio edificado em vista
3) Proporção com elementos da paisagem
4) Topografia

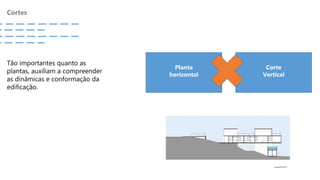

19. Cortes
Tão importantes quanto as
plantas, auxiliam a compreender
as dinâmicas e conformação da
edificação.
Planta
horizontal
Corte
Vertical

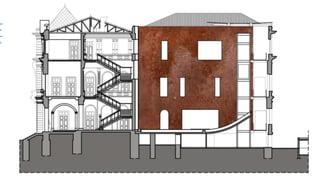

20. Cortes
Compreensão da estrutura e
cobertura – elementos em altura
que não aparecem em planta

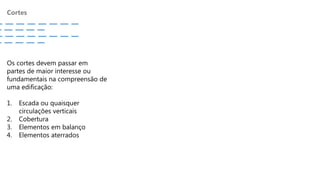

21. Cortes
Os cortes devem passar em
partes de maior interesse ou
fundamentais na compreensão de
uma edificação:
1. Escada ou quaisquer
circulações verticais
2. Cobertura
3. Elementos em balanço
4. Elementos aterrados

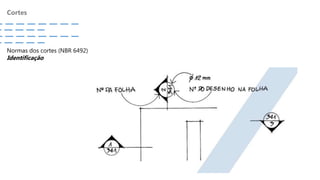

22. Cortes
Normas dos cortes (NBR 6492)
Identificação

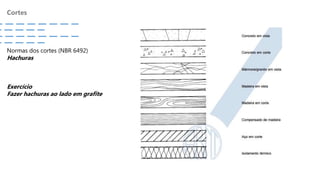

23. Cortes
Normas dos cortes (NBR 6492)
Hachuras
Exercício
Fazer hachuras ao lado em grafite

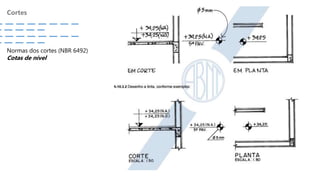

24. Cortes
Normas dos cortes (NBR 6492)
Cotas de nível

25. Cortes
Normas dos cortes (NBR 6492)
Processo

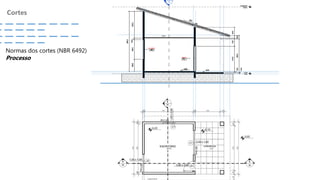

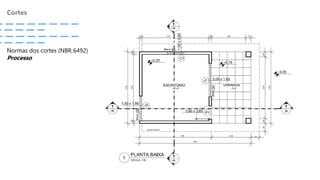

26. Cortes
Normas dos cortes (NBR 6492)
Processo
