Sistemas pneumáticos (válvulas e actuadores).ppt
- 1. Válvulas e Actuadores Sistemaspneumáticos
- 2. Válvulas direccionais Quadrados indicamas posições Linhas indicam as vias Uma válvula é definida por dois números: •nº de vias que possuem •nº de posições que possuem Setas ligam vias numa dada posição Tampões indicam vias sem ligação As vias são indicadas apenas na posição de repouso.

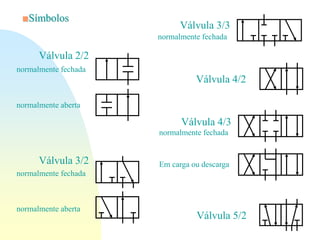

- 3. Válvula 2/2 normalmente fechada ■Símbolos normalmenteaberta normalmente fechada normalmente aberta Válvula 3/2 Válvula 3/3 normalmente fechada normalmente fechada Em carga ou descarga Válvula 4/3 Válvula 4/2 Válvula 5/2

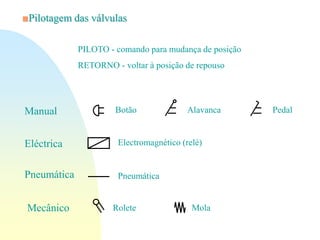

- 4. ■Pilotagem das válvulas PILOTO- comando para mudança de posição RETORNO - voltar à posição de repouso Pneumática Electromagnético (relé) Mola Rolete Mecânico Manual Eléctrica Pneumática Botão Alavanca Pedal

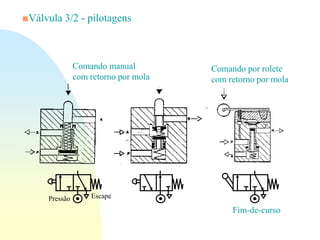

- 5. ■Válvula 3/2 -pilotagens Escape Pressão Comando manual com retorno por mola Comando por rolete com retorno por mola Fim-de-curso

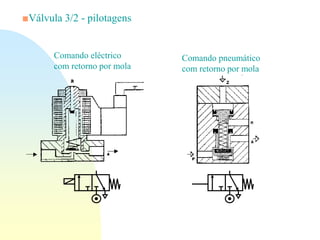

- 6. ■Válvula 3/2 -pilotagens Comando eléctrico com retorno por mola Comando pneumático com retorno por mola

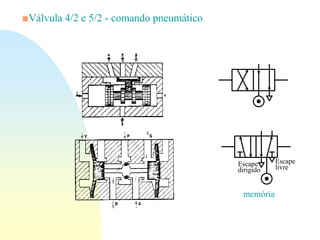

- 7. ■Válvula 4/2 e5/2 - comando pneumático memória Escape livre Escape dirigido

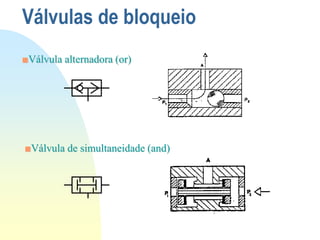

- 8. Válvulas de bloqueio ■Válvulaalternadora (or) ■Válvula de simultaneidade (and)

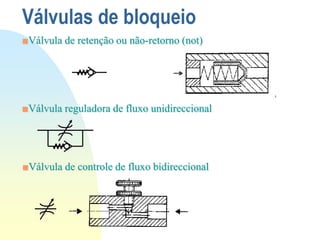

- 9. ■Válvula de retençãoou não-retorno (not) Válvulas de bloqueio ■Válvula reguladora de fluxo unidireccional ■Válvula de controle de fluxo bidireccional

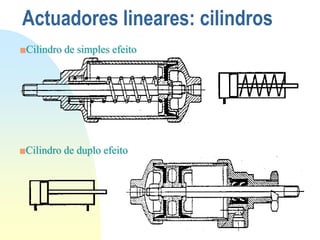

- 10. Actuadores lineares: cilindros ■Cilindrode simples efeito ■Cilindro de duplo efeito

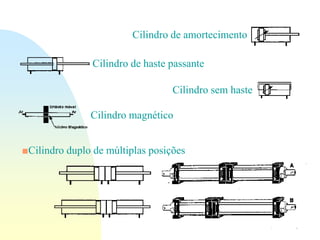

- 11. Cilindro de amortecimento Cilindrode haste passante Cilindro sem haste Cilindro magnético ■Cilindro duplo de múltiplas posições
- 12. Motores pneumáticos ■Motores deêmbolos radiais ■Motores de êmbolos axiais ■Motores de palhetas ■Motores de engrenagens Nos motores pneumáticos o processo de transformação da energia pneumática em energia mecânica desenvolve-se em sentido inverso ao dos compressores do ar. Geram binários muito elevados a baixa velocidade de rotação. São mais ligeiros permitindo velocidades muito elevadas. Geram altas velocidades com desenvolvimento de potências específicas. Geram as maiores potências.
