1. Prof. Gustavo Fernandes de Lima
<gustavo.lima@ifrn.edu.br>
Simbologia
e
Diagramas de Circuitos Eletrônicos

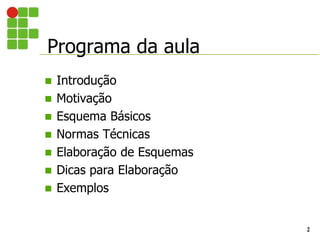

2. Programa da aula
2
 Introdução
 Motivação
 Esquema Básicos
 Normas Técnicas
 Elaboração de Esquemas
 Dicas para Elaboração
 Exemplos

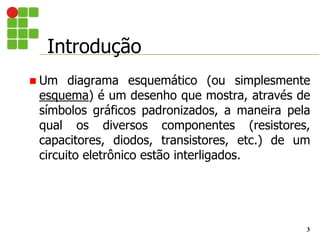

3. Introdução
3
 Um diagrama esquemático (ou simplesmente
esquema) é um desenho que mostra, através de
símbolos gráficos padronizados, a maneira pela
qual os diversos componentes (resistores,
capacitores, diodos, transistores, etc.) de um
circuito eletrônico estão interligados.

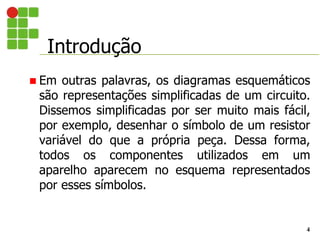

4. Introdução
4
 Em outras palavras, os diagramas esquemáticos
são representações simplificadas de um circuito.
Dissemos simplificadas por ser muito mais fácil,
por exemplo, desenhar o símbolo de um resistor
variável do que a própria peça. Dessa forma,
todos os componentes utilizados em um
aparelho aparecem no esquema representados
por esses símbolos.

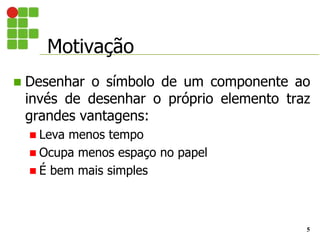

5. Motivação
5
 Desenhar o símbolo de um componente ao
invés de desenhar o próprio elemento traz
grandes vantagens:
 Leva menos tempo
 Ocupa menos espaço no papel
 É bem mais simples

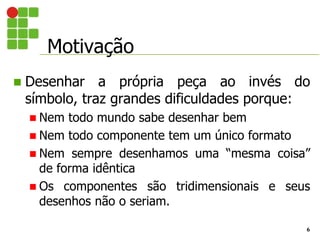

6. Motivação
6
 Desenhar a própria peça ao invés do
símbolo, traz grandes dificuldades porque:
 Nem todo mundo sabe desenhar bem
 Nem todo componente tem um único formato
 Nem sempre desenhamos uma “mesma coisa”
de forma idêntica
 Os componentes são tridimensionais e seus
desenhos não o seriam.

7. Motivação
7
 Se cada um desenhasse a sua maneira traria
dificuldade de entendimento entre autores
diferentes, ou seja, nem sempre seria fácil
alguém entender o que foi desenhado por outra
pessoa.
 Assim sendo, opta-se pelo uso de símbolos
gráficos para representar os dispositivos de um
circuito, sem perda de representatividade.

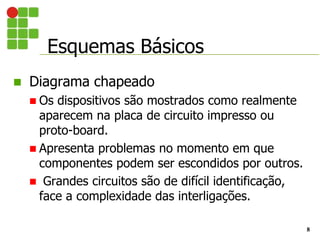

8. Esquemas Básicos
8
 Diagrama chapeado
 Os dispositivos são mostrados como realmente
aparecem na placa de circuito impresso ou
proto-board.
 Apresenta problemas no momento em que
componentes podem ser escondidos por outros.
 Grandes circuitos são de difícil identificação,
face a complexidade das interligações.

9. Esquemas Básicos
9
 Diagrama chapeado

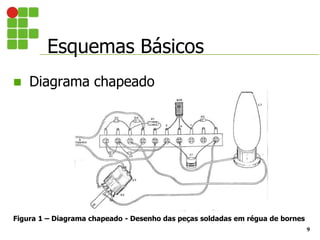

Figura 1 – Diagrama chapeado - Desenho das peças soldadas em régua de bornes

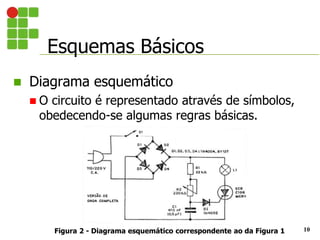

10. Esquemas Básicos
10
 Diagrama esquemático
 O circuito é representado através de símbolos,
obedecendo-se algumas regras básicas.
Figura 2 - Diagrama esquemático correspondente ao da Figura 1

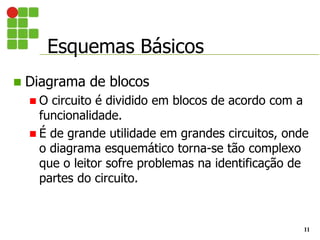

11. Esquemas Básicos
11
 Diagrama de blocos
 O circuito é dividido em blocos de acordo com a
funcionalidade.
 É de grande utilidade em grandes circuitos, onde
o diagrama esquemático torna-se tão complexo
que o leitor sofre problemas na identificação de
partes do circuito.

12. Esquemas Básicos
12
 Diagrama de blocos

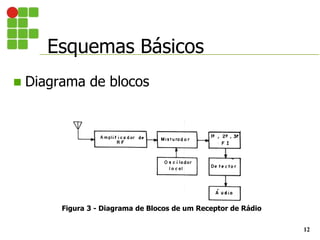

Figura 3 - Diagrama de Blocos de um Receptor de Rádio

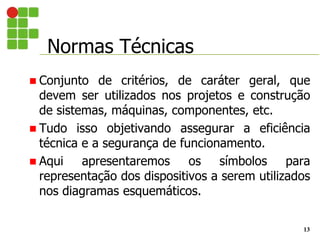

13. Normas Técnicas
13
 Conjunto de critérios, de caráter geral, que
devem ser utilizados nos projetos e construção
de sistemas, máquinas, componentes, etc.
 Tudo isso objetivando assegurar a eficiência
técnica e a segurança de funcionamento.
 Aqui apresentaremos os símbolos para
representação dos dispositivos a serem utilizados
nos diagramas esquemáticos.

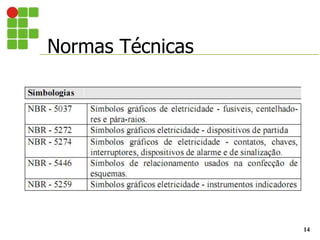

14. Normas Técnicas
14

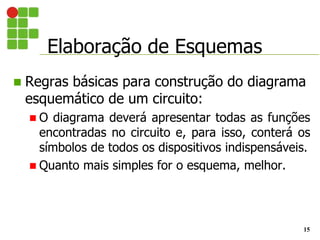

15. Elaboração de Esquemas
15
 Regras básicas para construção do diagrama
esquemático de um circuito:
 O diagrama deverá apresentar todas as funções
encontradas no circuito e, para isso, conterá os
símbolos de todos os dispositivos indispensáveis.
 Quanto mais simples for o esquema, melhor.

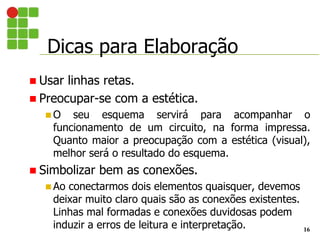

16. Dicas para Elaboração
16
 Usar linhas retas.
 Preocupar-se com a estética.
 O seu esquema servirá para acompanhar o
funcionamento de um circuito, na forma impressa.
Quanto maior a preocupação com a estética (visual),
melhor será o resultado do esquema.
 Simbolizar bem as conexões.
 Ao conectarmos dois elementos quaisquer, devemos
deixar muito claro quais são as conexões existentes.
Linhas mal formadas e conexões duvidosas podem
induzir a erros de leitura e interpretação.

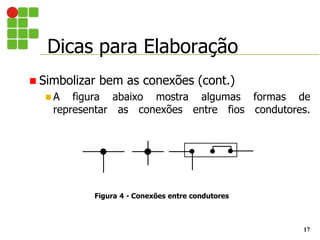

17. Dicas para Elaboração
17
 Simbolizar bem as conexões (cont.)
 A figura abaixo mostra algumas formas de
representar as conexões entre fios condutores.
Figura 4 - Conexões entre condutores

18. Dicas para Elaboração
18
 Evitar cruzamentos desnecessários.
 Se possível, devemos evitar cruzar condutores que
não se tocam. Quando não for possível, é interessante
que o símbolo mostre com clareza que os condutores
se cruzam, através do uso de “ganchos”.

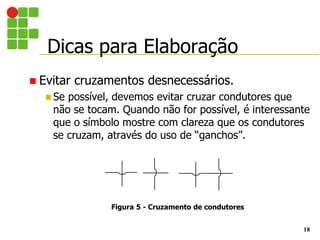

Figura 5 - Cruzamento de condutores

19. Dicas para Elaboração
19
 Evitar cruzamentos desnecessários.

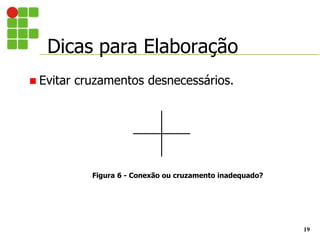

Figura 6 - Conexão ou cruzamento inadequado?

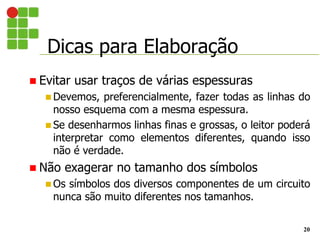

20. Dicas para Elaboração
20
 Evitar usar traços de várias espessuras
 Devemos, preferencialmente, fazer todas as linhas do
nosso esquema com a mesma espessura.
 Se desenharmos linhas finas e grossas, o leitor poderá
interpretar como elementos diferentes, quando isso
não é verdade.
 Não exagerar no tamanho dos símbolos
 Os símbolos dos diversos componentes de um circuito
nunca são muito diferentes nos tamanhos.

21. Dicas para Elaboração
21
 Simplificar a posição dos símbolos
 A posição dos símbolos no esquema poderá simplificar
ou prejudicar a leitura e interpretação desse
esquema.
 Devemos escolher a posição dos símbolos de modo a
garantir o melhor de entendimento possível ao leitor.
Figura 7 - Três resistores em paralelo
a b
R
R
R
7.a
a b
R
R R
7.b

22. Dicas para Elaboração
22
 Usar ponto comum ou terra
 Um recurso necessário nos esquemas dos circuitos é
ligar muitos elementos num mesmo ponto, chamado
ponto comum ou terra.
 O terra tem função de referência (eletrônica) ou
função de proteção (eletrotécnica).
Figura 8 – Simbologia para aterramentos

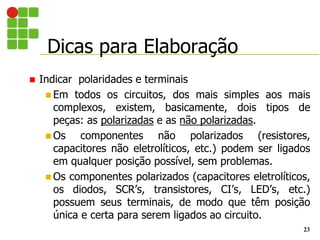

23. Dicas para Elaboração
23
 Indicar polaridades e terminais
 Em todos os circuitos, dos mais simples aos mais
complexos, existem, basicamente, dois tipos de
peças: as polarizadas e as não polarizadas.
 Os componentes não polarizados (resistores,
capacitores não eletrolíticos, etc.) podem ser ligados
em qualquer posição possível, sem problemas.
 Os componentes polarizados (capacitores eletrolíticos,
os diodos, SCR’s, transistores, CI’s, LED’s, etc.)
possuem seus terminais, de modo que têm posição
única e certa para serem ligados ao circuito.

24. Exemplos
24

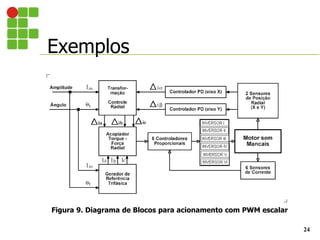

Figura 9. Diagrama de Blocos para acionamento com PWM escalar

25. Exemplos
25

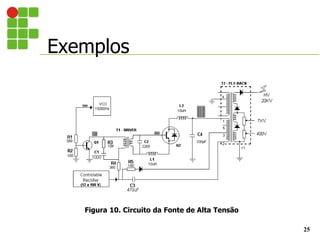

Figura 10. Circuito da Fonte de Alta Tensão

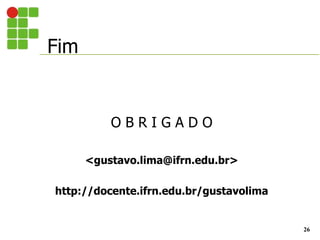

26. Fim
26
O B R I G A D O
<gustavo.lima@ifrn.edu.br>
http://docente.ifrn.edu.br/gustavolima
