1. Presença da SES no
Brasil e o SES-6
SSPI – Maio 2013

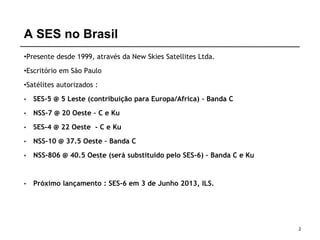

2. A SES no Brasil
•Presente desde 1999, através da New Skies Satellites Ltda.
•Escritório em São Paulo
•Satélites autorizados :
• SES-5 @ 5 Leste (contribuição para Europa/Africa) – Banda C
• NSS-7 @ 20 Oeste – C e Ku
• SES-4 @ 22 Oeste - C e Ku
• NSS-10 @ 37.5 Oeste – Banda C
• NSS-806 @ 40.5 Oeste (será substituido pelo SES-6) – Banda C e Ku
• Próximo lançamento : SES-6 em 3 de Junho 2013, ILS.
2

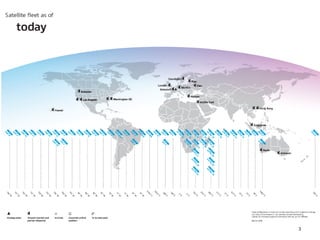

3. 3

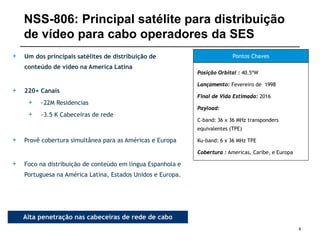

4. NSS-806: Principal satélite para distribuição
de vídeo para cabo operadores da SES
4
+ Um dos principais satélites de distribuição de
conteúdo de vídeo na America Latina
+ 220+ Canais
+ ~22M Residencias
+ ~3.5 K Cabeceiras de rede
+ Provê cobertura simultânea para as Américas e Europa
+ Foco na distribuição de conteúdo em língua Espanhola e
Portuguesa na América Latina, Estados Unidos e Europa.
Pontos Chaves
Posição Orbital : 40.5ºW
Lançamento: Fevereiro de 1998
Final de Vida Estimada: 2016
Payload:
C-band: 36 x 36 MHz transponders
equivalentes (TPE)
Ku-band: 6 x 36 MHz TPE
Cobertura : Americas, Caribe, e Europa
Outstanding Market PenetrationAlta penetração nas cabeceiras de rede de cabo

5. NSS-806 – Cobertura
5
● Outstanding Market Penetration
Nearly 100 percent market reach in key areas
● Preferred by Multi-System Operators (MSOs) and DTH Platforms
Biggest names in Latin American cable receive NSS-806 video signals
● Simultaneous Latin America & Europe Coverage, Optimized for Video
Specifically designed and optimized for the transmission of video; This - combined with its simultaneous coverage of Latin America
and Europe - gives it capabilities unique in the industry
West Hemisphere C-Band Beam C-Band Coverage

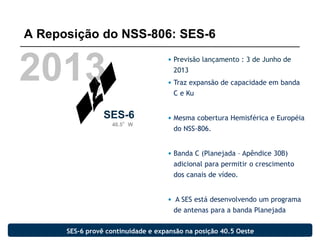

6. A Reposição do NSS-806: SES-6
6
2013
SES-6
40.5°W
• Previsão lançamento : 3 de Junho de
2013
• Traz expansão de capacidade em banda
C e Ku
• Mesma cobertura Hemisférica e Européia
do NSS-806.
• Banda C (Planejada – Apêndice 30B)
adicional para permitir o crescimento
dos canais de vídeo.
• A SES está desenvolvendo um programa
de antenas para a banda Planejada
SES-6 provê continuidade e expansão na posição 40.5 Oeste

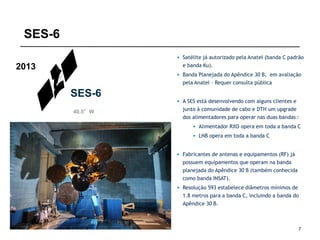

7. SES-6
7
2013
SES-6
40.5°W
• Satélite já autorizado pela Anatel (banda C padrão
e banda Ku).
• Banda Planejada do Apêndice 30 B, em avaliação
pela Anatel – Requer consulta pública
• A SES está desenvolvendo com alguns clientes e
junto à comunidade de cabo e DTH um upgrade
dos alimentadores para operar nas duas bandas :
• Alimentador RXO opera em toda a banda C
• LNB opera em toda a banda C
• Fabricantes de antenas e equipamentos (RF) já
possuem equipamentos que operam na banda
planejada do Apêndice 30 B (também conhecida
como banda INSAT).
• Resolução 593 estabelece diâmetros mínimos de
1.8 metros para a banda C, incluindo a banda do
Apêndice 30 B.

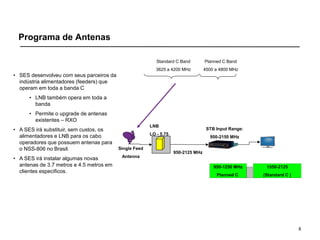

8. 8
Programa de Antenas
LNB
LO - 5.75
STB Input Range:
950-2150 MHz
Single Feed
Antenna
950-2125 MHz
950-1250 MHz
Planned C
1550-2125
(Standard C )
Standard C Band
3625 a 4200 MHz
Planned C Band
4500 a 4800 MHz
• SES desenvolveu com seus parceiros da
indústria alimentadores (feeders) que
operam em toda a banda C
• LNB também opera em toda a
banda
• Permite o upgrade de antenas
existentes – RXO
• A SES irá substituir, sem custos, os
alimentadores e LNB para os cabo
operadores que possuem antenas para
o NSS-806 no Brasil.
• A SES irá instalar algumas novas
antenas de 3.7 metros e 4.5 metros em
clientes especificos.

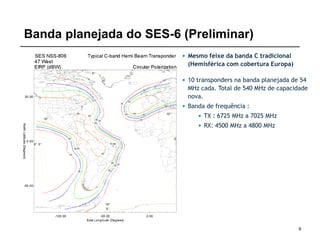

9. Banda planejada do SES-6 (Preliminar)
9
• Mesmo feixe da banda C tradicional
(Hemisférica com cobertura Europa)
• 10 transponders na banda planejada de 54
MHz cada. Total de 540 MHz de capacidade
nova.
• Banda de frequência :
• TX : 6725 MHz a 7025 MHz
• RX: 4500 MHz a 4800 MHz

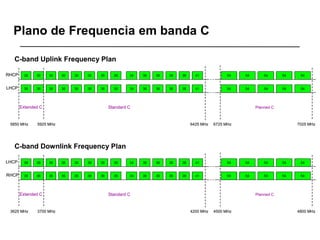

10. Plano de Frequencia em banda C
C-band Uplink Frequency Plan
5850 MHz 6425 MHz
RHCP
LHCP
54 54 54 54 54
54 54 54 54 54
36 3636 3436 3636 3636 41
36 3636 3436 3636 3636 41
Standard CExtended C Planned C
36 3636 36
36 3636 36
5925 MHz 6725 MHz 7025 MHz
C-band Downlink Frequency Plan
3625 MHz 4200 MHz
LHCP
RHCP
54 54 54 54 54
54 54 54 54 54
36 3636 3436 3636 3636 41
36 3636 3436 3636 3636 41
Standard CExtended C Planned C
36 3636 36
36 3636 36
3700 MHz 4500 MHz 4800 MHz
C-band Uplink Frequency Plan
5850 MHz 6425 MHz
RHCP
LHCP
54 54 54 54 54
54 54 54 54 54
36 3636 3436 3636 3636 41
36 3636 3436 3636 3636 41
Standard CExtended C Planned C
36 3636 3636 3636 36
36 3636 3636 3636 36
5925 MHz 6725 MHz 7025 MHz
C-band Downlink Frequency Plan
3625 MHz 4200 MHz
LHCP
RHCP
54 54 54 54 54
54 54 54 54 54
36 3636 3436 3636 3636 41
36 3636 3436 3636 3636 41
Standard CExtended C Planned C
36 3636 3636 3636 36
36 3636 3636 3636 36
3700 MHz 4500 MHz 4800 MHz

11. Obrigado!
