O documento aborda o Protocolo de Transferência de Arquivos (FTP), criado em 1971, que permite a troca de arquivos entre dispositivos via conexão TCP. É detalhada a arquitetura cliente-servidor, modos de conexão (ativo e passivo), comandos e respostas FTP, bem como questões de segurança, como o uso de FTPS e SFTP para garantir a criptografia dos dados. O texto também menciona a transferência de diferentes formatos de arquivo e técnicas para gerenciar dados durante o processo de transferência.

1. FTP
FILE TRANSFER PROTOCOL
Alunos: Júlia Alexandria, Júlia Marques, Raphael Malafaia.

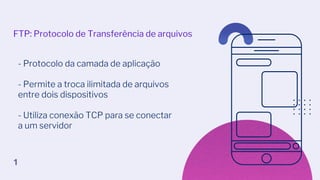

2. - Protocolo da camada de aplicação
- Permite a troca ilimitada de arquivos
entre dois dispositivos
- Utiliza conexão TCP para se conectar
a um servidor
1
FTP: Protocolo de Transferência de arquivos

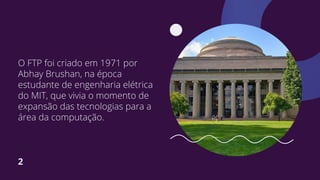

3. O FTP foi criado em 1971 por
Abhay Brushan, na época
estudante de engenharia elétrica
do MIT, que vivia o momento de
expansão das tecnologias para a
área da computação.
2

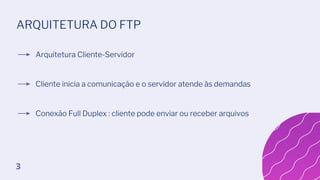

4. ARQUITETURA DO FTP
5
Arquitetura Cliente-Servidor
Conexão Full Duplex : cliente pode enviar ou receber arquivos
Cliente inicia a comunicação e o servidor atende às demandas
3

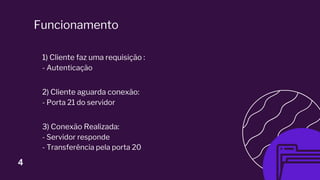

5. 1) Cliente faz uma requisição :
- Autenticação
2) Cliente aguarda conexão:
- Porta 21 do servidor
3) Conexão Realizada:
- Servidor responde
- Transferência pela porta 20
Funcionamento
4

6. 5

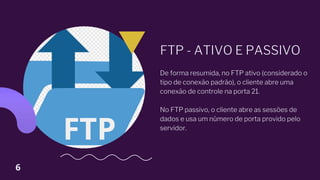

7. FTP - ATIVO E PASSIVO
De forma resumida, no FTP ativo (considerado o
tipo de conexão padrão), o cliente abre uma
conexão de controle na porta 21.
No FTP passivo, o cliente abre as sessões de
dados e usa um número de porta provido pelo
servidor.
6

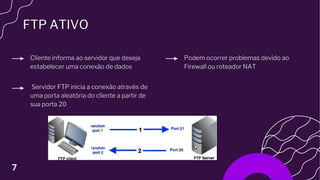

8. FTP ATIVO
Servidor FTP inicia a conexão através de
uma porta aleatória do cliente a partir de
sua porta 20
Cliente informa ao servidor que deseja
estabelecer uma conexão de dados
Podem ocorrer problemas devido ao
Firewall ou roteador NAT
7

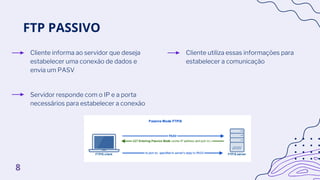

9. FTP PASSIVO
Cliente informa ao servidor que deseja
estabelecer uma conexão de dados e
envia um PASV
Cliente utiliza essas informações para
estabelecer a comunicação
Servidor responde com o IP e a porta
necessários para estabelecer a conexão
8

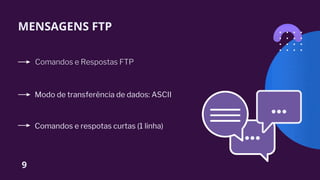

10. MENSAGENS FTP
Modo de transferência de dados: ASCII
9
Comandos e Respostas FTP
Comandos e respotas curtas (1 linha)

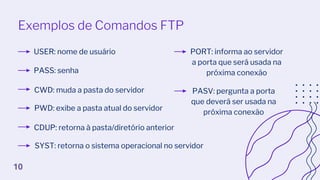

11. Exemplos de Comandos FTP
USER: nome de usuário
PASS: senha
CWD: muda a pasta do servidor
PWD: exibe a pasta atual do servidor
CDUP: retorna à pasta/diretório anterior
SYST: retorna o sistema operacional no servidor
PORT: informa ao servidor
a porta que será usada na
próxima conexão
PASV: pergunta a porta
que deverá ser usada na
próxima conexão
10

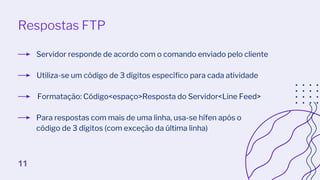

12. Respostas FTP
Servidor responde de acordo com o comando enviado pelo cliente
Utiliza-se um código de 3 dígitos específico para cada atividade
Formatação: Código<espaço>Resposta do Servidor<Line Feed>
Para respostas com mais de uma linha, usa-se hífen após o
código de 3 dígitos (com exceção da última linha)
11

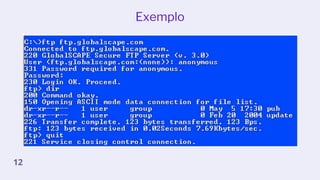

13. 12
Exemplo

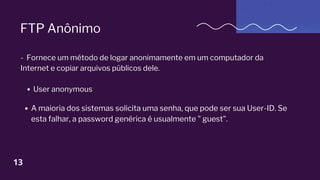

14. FTP Anônimo
- Fornece um método de logar anonimamente em um computador da
Internet e copiar arquivos públicos dele.
User anonymous
A maioria dos sistemas solicita uma senha, que pode ser sua User-ID. Se
esta falhar, a password genérica é usualmente " guest".
13

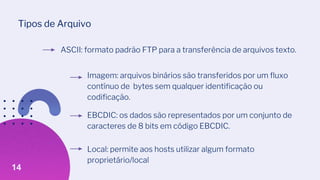

15. ASCII: formato padrão FTP para a transferência de arquivos texto.
Tipos de Arquivo
Imagem: arquivos binários são transferidos por um fluxo
contínuo de bytes sem qualquer identificação ou
codificação.
EBCDIC: os dados são representados por um conjunto de
caracteres de 8 bits em código EBCDIC.
Local: permite aos hosts utilizar algum formato
proprietário/local
14

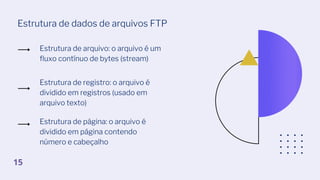

16. Estrutura de dados de arquivos FTP
Estrutura de arquivo: o arquivo é um
fluxo contínuo de bytes (stream)
Estrutura de registro: o arquivo é
dividido em registros (usado em
arquivo texto)
Estrutura de página: o arquivo é
dividido em página contendo
número e cabeçalho
15

17. Modos de transferência de dados
Fluxo contínuo:
Os dados são entregues do FTP para o TCP como uma cadeia contínua de bytes.
O TCP é responsável pela separação dos dados em segmentos de tamanho
apropriado.
16

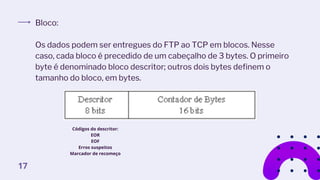

18. Bloco:
Os dados podem ser entregues do FTP ao TCP em blocos. Nesse
caso, cada bloco é precedido de um cabeçalho de 3 bytes. O primeiro
byte é denominado bloco descritor; outros dois bytes definem o
tamanho do bloco, em bytes.
Códigos do descritor:
EOR
EOF
Erros suspeitos
Marcador de recomeço
17

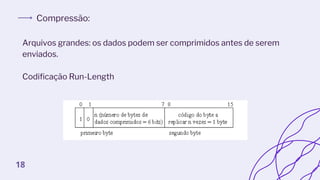

19. Arquivos grandes: os dados podem ser comprimidos antes de serem
enviados.
Codificação Run-Length
Compressão:
18

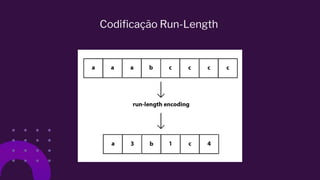

20. Codificação Run-Length

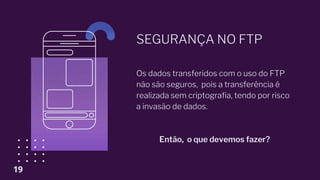

21. SEGURANÇA NO FTP
Os dados transferidos com o uso do FTP
não são seguros, pois a transferência é
realizada sem criptografia, tendo por risco
a invasão de dados.
Então, o que devemos fazer?
19

22. FTPS
File Transfer Protocol over SSL
Os dados são criptografados usando a tecnologia SSL
(Secure Socket Layer). As informações viram uma
espécie de enigma quando saem do computador e são
decifradas ao chegar no servidor.
SSL implícito
SSL explícito
21

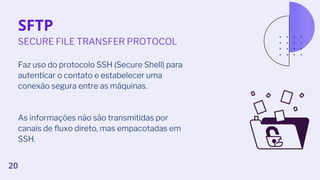

23. SFTP
Faz uso do protocolo SSH (Secure Shell) para
autenticar o contato e estabelecer uma
conexão segura entre as máquinas.
As informações não são transmitidas por
canais de fluxo direto, mas empacotadas em
SSH.
SECURE FILE TRANSFER PROTOCOL
20

25. OBRIGADA!
DÚVIDAS?

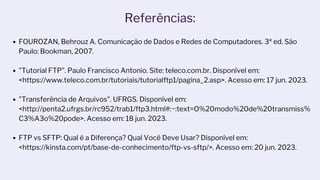

26. Referências:
FOUROZAN, Behrouz A. Comunicação de Dados e Redes de Computadores. 3ª ed. São
Paulo: Bookman, 2007.
"Tutorial FTP". Paulo Francisco Antonio. Site: teleco.com.br. Disponível em:
<https://www.teleco.com.br/tutoriais/tutorialftp1/pagina_2.asp>. Acesso em: 17 jun. 2023.
"Transferência de Arquivos". UFRGS. Disponível em:
<http://penta2.ufrgs.br/rc952/trab1/ftp3.html#:~:text=O%20modo%20de%20transmiss%
C3%A3o%20pode>. Acesso em: 18 jun. 2023.
FTP vs SFTP: Qual é a Diferença? Qual Você Deve Usar? Disponível em:
<https://kinsta.com/pt/base-de-conhecimento/ftp-vs-sftp/>. Acesso em: 20 jun. 2023.
‌
