SEMEADEIRA ADUBADEIRA
SEMBRA
MANUAL DE OPERAÇÃO E PEÇAS
S 1300 P AH

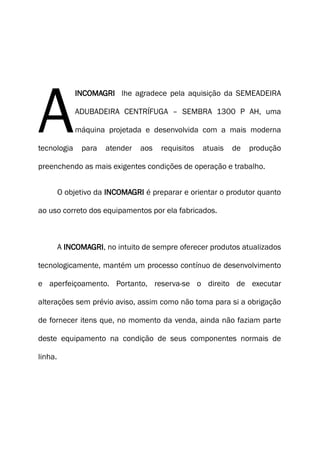

INCOMAGRI lhe agradece pela aquisição da SEMEADEIRA
ADUBADEIRA CENTRÍFUGA – SEMBRA 1300 P AH, uma
máquina projetada e desenvolvida com a mais moderna
tecnologia para atender aos requisitos atuais de produção
preenchendo as mais exigentes condições de operação e trabalho.
A
O objetivo da INCOMAGRI é preparar e orientar o produtor quanto
ao uso correto dos equipamentos por ela fabricados.
A INCOMAGRI, no intuito de sempre oferecer produtos atualizados
tecnologicamente, mantém um processo contínuo de desenvolvimento
e aperfeiçoamento. Portanto, reserva-se o direito de executar
alterações sem prévio aviso, assim como não toma para si a obrigação
de fornecer itens que, no momento da venda, ainda não faziam parte
deste equipamento na condição de seus componentes normais de
linha.

Introdução............................................................................................................... 04
Identificação...........................................................................................................05
Posicionamento......................................................................................................05
Normas de Segurança............................................................................................06
Dados Técnicos.......................................................................................................07
Engate no Trator.....................................................................................................08
Ajuste do Cardan....................................................................................................09
Especificações sobre regulagem de altura...........................................................09
Regulagem de distribuição.....................................................................................10
Largura efetiva de distribuição..............................................................................11
Fórmula para cálculo de distribuição....................................................................11
Mexedor.................................................................................................................. 12
Procedimentos Gerais ...........................................................................................12
Problemas e Soluções............................................................................................12

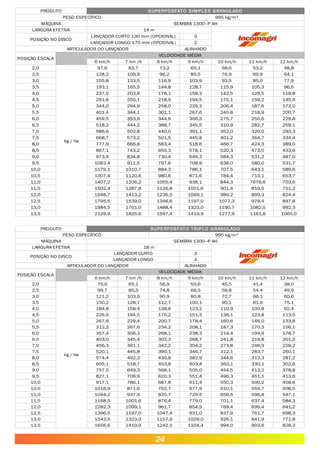

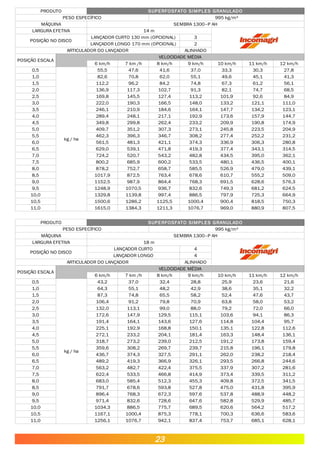

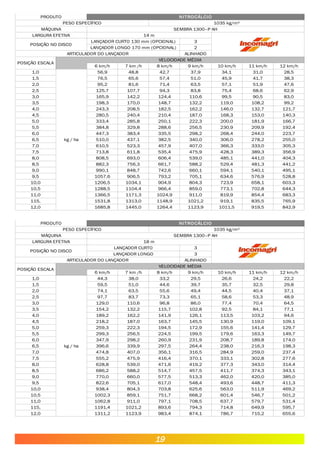

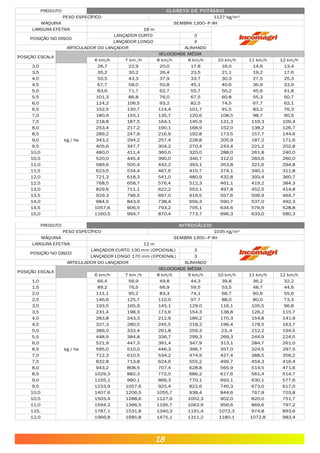

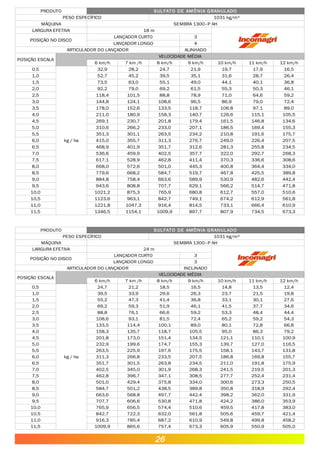

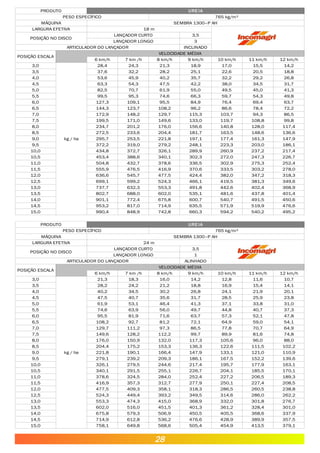

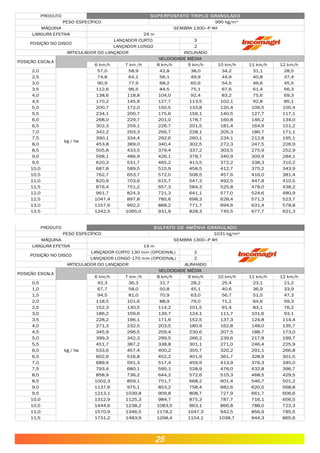

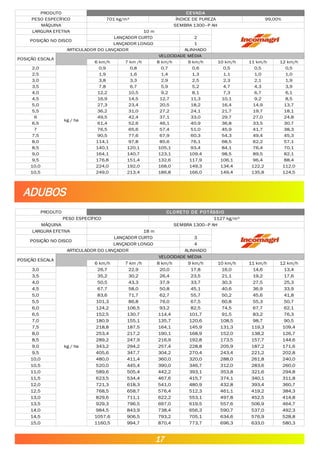

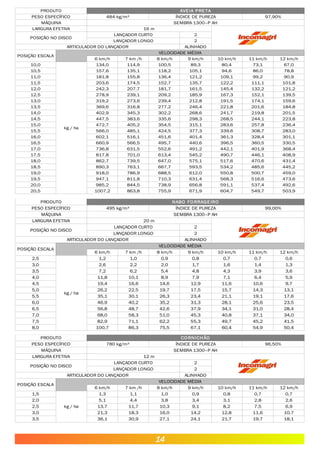

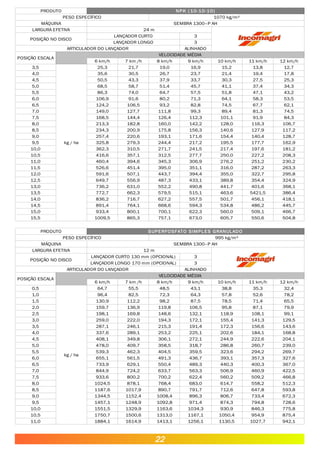

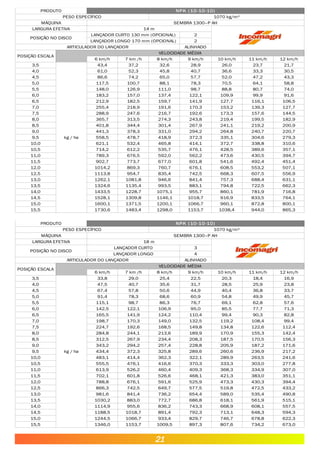

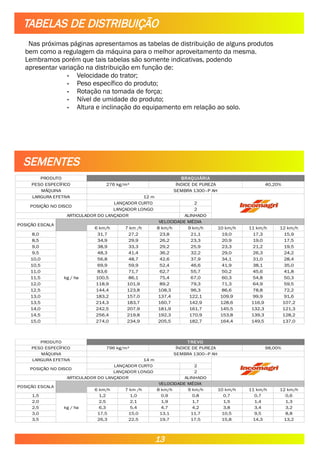

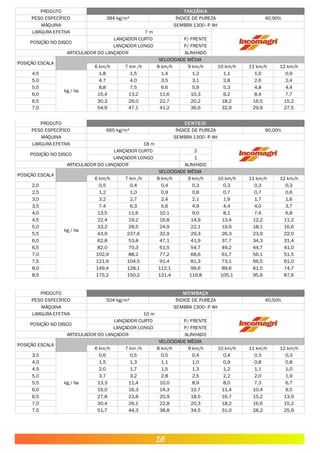

Tabelas de distribuição..........................................................................................13
Sementes........................................................................................................13 a 17
Adubos............................................................................................................17 a 28
Catálogo de Peças..................................................................................................29

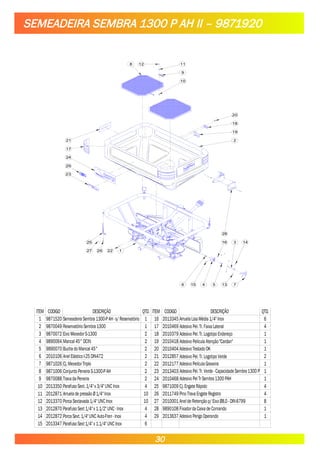

Semeadeira Sembra 1300-P AH II – 9871920 ....................................................30

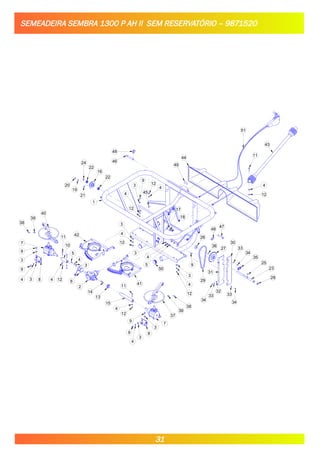

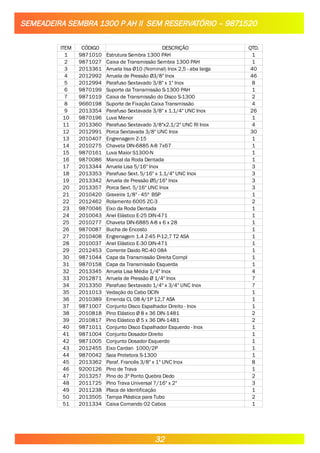

Semeadeira Sembra 1300-P AH II – s/ Reservatório – 9871520 .............31 a 32

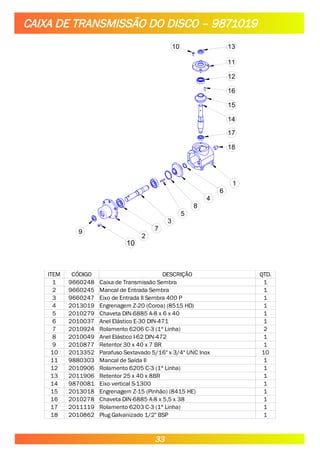

Caixa Transmissão do Disco – 9871019 .............................................................33

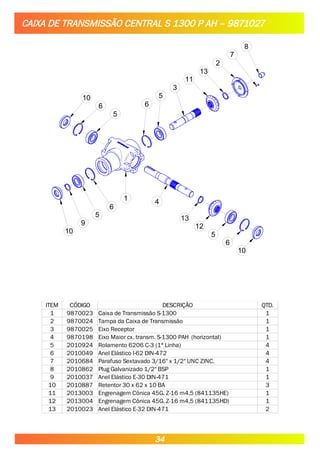

Caixa Transmissão Central Sembra 1300-P AH – 9871027 ..............................34

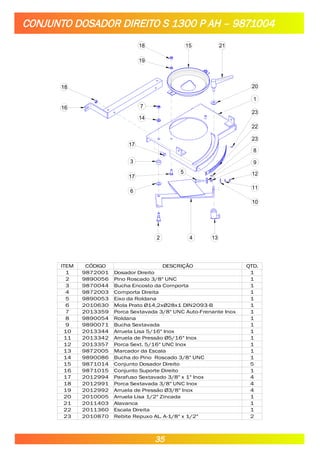

Conjunto Dosador Direito – 9871004 ..................................................................35

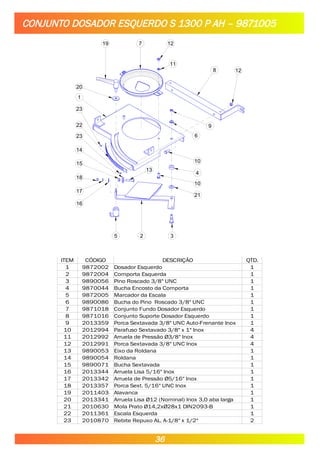

Conjunto Dosasor Esquerdo – 9871005 ..............................................................36

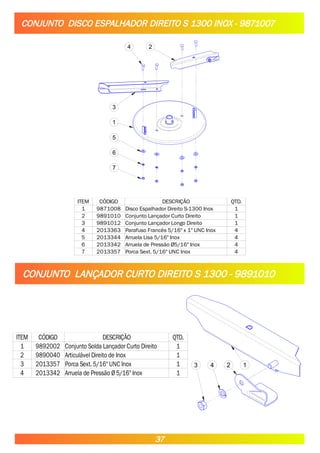

Conjunto Disco Espalhador Direito S-1300 Inox – 9871007 ..............................37
Conjunto Lançador Curto Direito S-1300 – 9891010 .........................................37

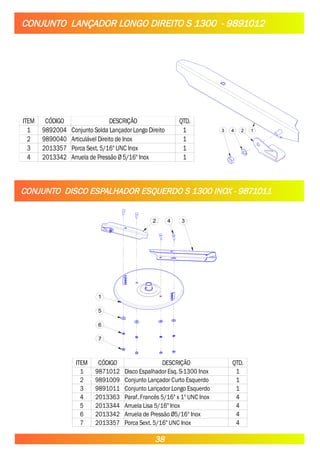

Conjunto Lançador Longo Direito S-1300 – 9891012 ......................................38
Conjunto Disco Espalhador Esquerdo S-1300 Inox – 9871011 ........................38

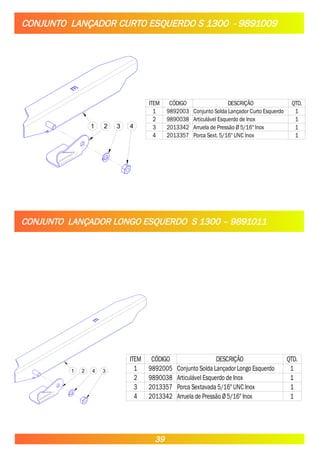

Conjunto Lançador Curto Esquerdo S-1300 – 9891009 ....................................39
Conjunto Dosador Longo Esquerdo S-1300 – 9891011 .....................................39

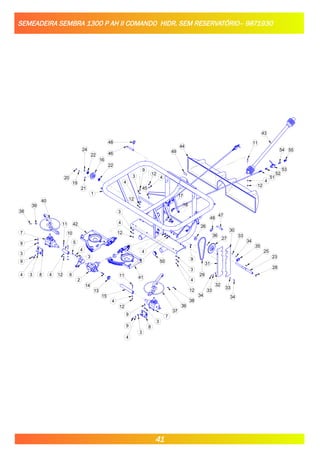

Semeadeira Sembra 1300-P AH II Comando Hidráulico – 9871930 .................40

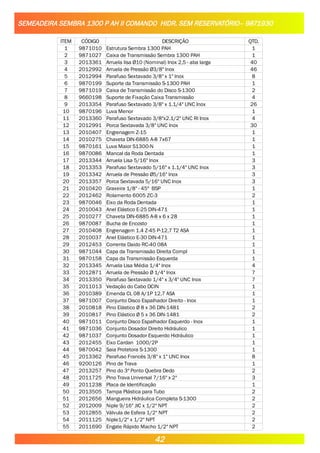

Semeadeira Sembra 1300-P AH II Comando Hidráulico – s/ Reservatório –
9871530.........................................................................................................41 a 42

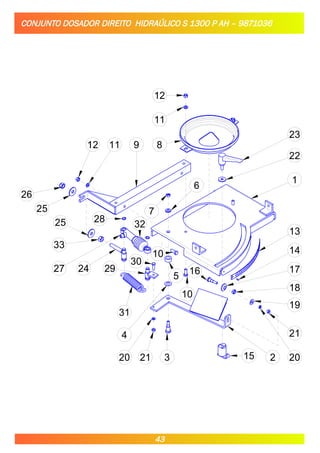

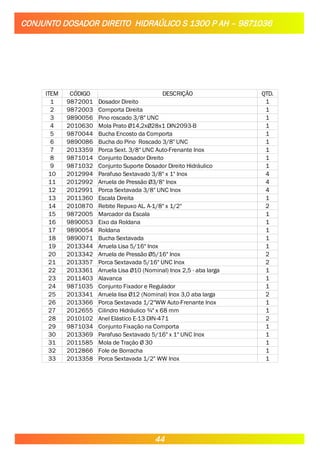

Conjunto Dosador Direito Hidráulico – 9871036 ........................................43 a 44

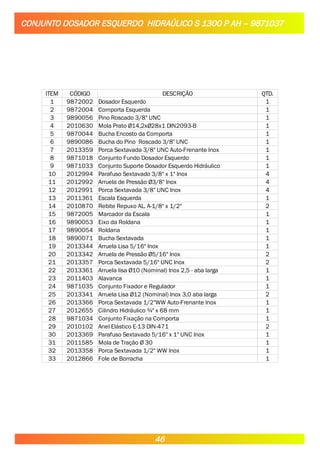

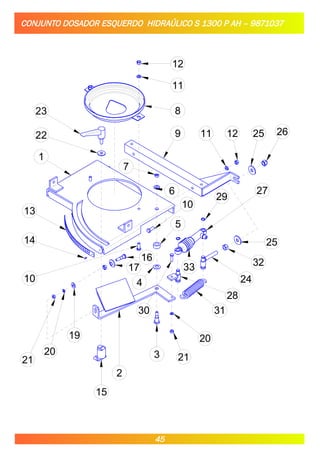

Conjunto Dosador Esquerdo Hidráulico – 9871037 ...................................45 a 46

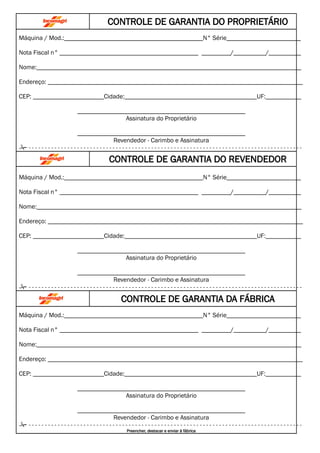

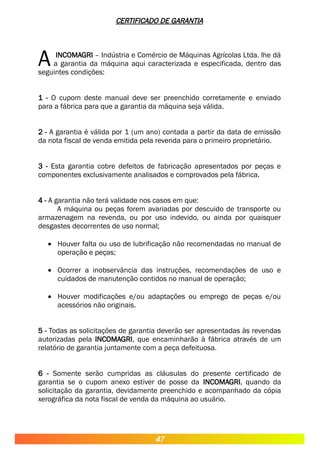

Certificado de Garantia .................................................................................47 e 48

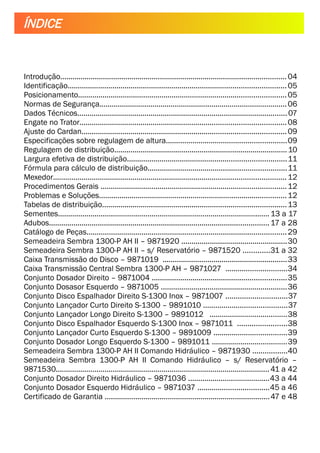

ÍNDICE

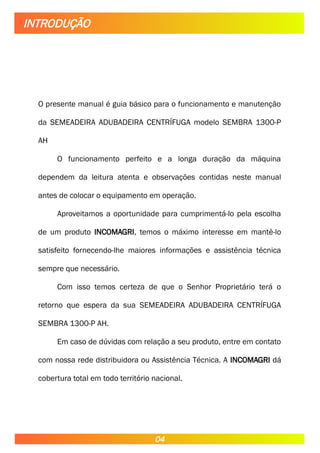

O presente manual é guia básico para o funcionamento e manutenção
da SEMEADEIRA ADUBADEIRA CENTRÍFUGA modelo SEMBRA 1300-P
AH
O funcionamento perfeito e a longa duração da máquina
dependem da leitura atenta e observações contidas neste manual
antes de colocar o equipamento em operação.
Aproveitamos a oportunidade para cumprimentá-lo pela escolha
de um produto INCOMAGRI, temos o máximo interesse em mantê-lo
satisfeito fornecendo-lhe maiores informações e assistência técnica
sempre que necessário.
Com isso temos certeza de que o Senhor Proprietário terá o
retorno que espera da sua SEMEADEIRA ADUBADEIRA CENTRÍFUGA
SEMBRA 1300-P AH.
Em caso de dúvidas com relação a seu produto, entre em contato
com nossa rede distribuidora ou Assistência Técnica. A INCOMAGRI dá
cobertura total em todo território nacional.
INTRODUÇÃO
04

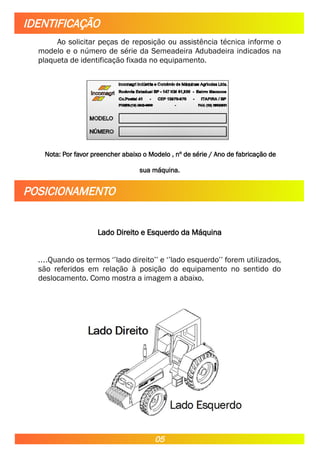

Ao solicitar peças de reposição ou assistência técnica informe o
modelo e o número de série da Semeadeira Adubadeira indicados na
plaqueta de identificação fixada no equipamento.
Nota: Por favor preencher abaixo o Modelo , nº de série / Ano de fabricação de
sua máquina.
Lado Direito e Esquerdo da Máquina
....Quando os termos ‘’lado direito’’ e ‘’lado esquerdo’’ forem utilizados,
são referidos em relação à posição do equipamento no sentido do
deslocamento. Como mostra a imagem a abaixo.
IDENTIFICAÇÃO
POSICIONAMENTO
05

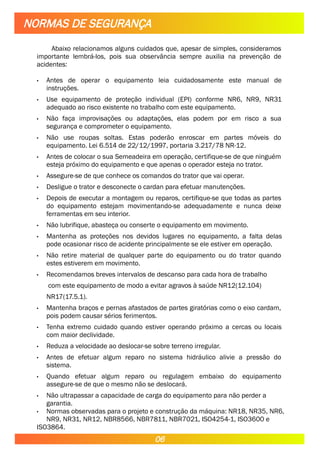

Abaixo relacionamos alguns cuidados que, apesar de simples, consideramos
importante lembrá-los, pois sua observância sempre auxilia na prevenção de
acidentes:
• Antes de operar o equipamento leia cuidadosamente este manual de
instruções.
• Use equipamento de proteção individual (EPI) conforme NR6, NR9, NR31
adequado ao risco existente no trabalho com este equipamento.
• Não faça improvisações ou adaptações, elas podem por em risco a sua
segurança e comprometer o equipamento.
• Não use roupas soltas. Estas poderão enroscar em partes móveis do
equipamento. Lei 6.514 de 22/12/1997, portaria 3.217/78 NR-12.
• Antes de colocar o sua Semeadeira em operação, certifique-se de que ninguém
esteja próximo do equipamento e que apenas o operador esteja no trator.
• Assegure-se de que conhece os comandos do trator que vai operar.
• Desligue o trator e desconecte o cardan para efetuar manutenções.
• Depois de executar a montagem ou reparos, certifique-se que todas as partes
do equipamento estejam movimentando-se adequadamente e nunca deixe
ferramentas em seu interior.
• Não lubrifique, abasteça ou conserte o equipamento em movimento.
• Mantenha as proteções nos devidos lugares no equipamento, a falta delas
pode ocasionar risco de acidente principalmente se ele estiver em operação.
• Não retire material de qualquer parte do equipamento ou do trator quando
estes estiverem em movimento.
• Recomendamos breves intervalos de descanso para cada hora de trabalho
com este equipamento de modo a evitar agravos à saúde NR12(12.104)
NR17(17.5.1).
• Mantenha braços e pernas afastados de partes giratórias como o eixo cardam,
pois podem causar sérios ferimentos.
• Tenha extremo cuidado quando estiver operando próximo a cercas ou locais
com maior declividade.
• Reduza a velocidade ao deslocar-se sobre terreno irregular.
• Antes de efetuar algum reparo no sistema hidráulico alivie a pressão do
sistema.
• Quando efetuar algum reparo ou regulagem embaixo do equipamento
assegure-se de que o mesmo não se deslocará.
• Não ultrapassar a capacidade de carga do equipamento para não perder a
garantia.
• Normas observadas para o projeto e construção da máquina: NR18, NR35, NR6,
NR9, NR31, NR12, NBR8566, NBR7811, NBR7021, ISO4254-1, ISO3600 e
ISO3864.
NORMAS DE SEGURANÇA
06

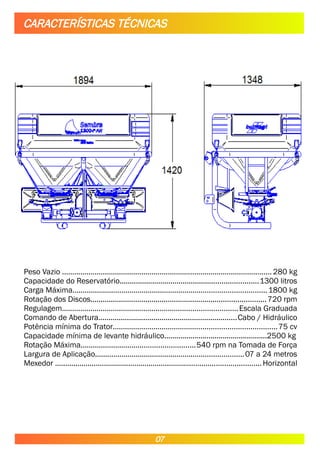

Peso Vazio .......................................................................................................280 kg
Capacidade do Reservatório....................................................................1300 litros
Carga Máxima...............................................................................................1800 kg
Rotação dos Discos......................................................................................720 rpm
Regulagem......................................................................................Escala Graduada
Comando de Abertura....................................................................Cabo / Hidráulico
Potência mínima do Trator................................................................................75 cv
Capacidade mínima de levante hidráulico...................................................2500 kg
Rotação Máxima........................................................540 rpm na Tomada de Força
Largura de Aplicação.........................................................................07 a 24 metros
Mexedor .....................................................................................................Horizontal
CARACTERÍSTICAS TÉCNICAS
07

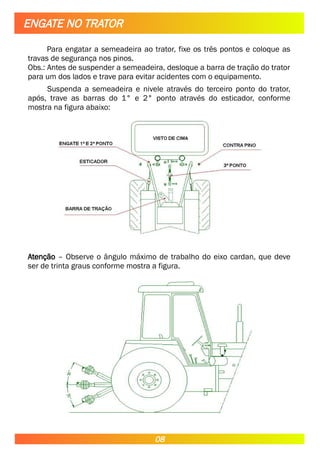

Para engatar a semeadeira ao trator, fixe os três pontos e coloque as
travas de segurança nos pinos.
Obs.: Antes de suspender a semeadeira, desloque a barra de tração do trator
para um dos lados e trave para evitar acidentes com o equipamento.
Suspenda a semeadeira e nivele através do terceiro ponto do trator,
após, trave as barras do 1° e 2° ponto através do esticador, conforme
mostra na figura abaixo:
Atenção – Observe o ângulo máximo de trabalho do eixo cardan, que deve
ser de trinta graus conforme mostra a figura.
ENGATE NO TRATOR
08

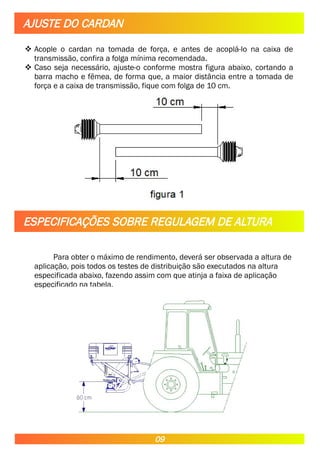

 Acople o cardan na tomada de força, e antes de acoplá-lo na caixa de
transmissão, confira a folga mínima recomendada.
 Caso seja necessário, ajuste-o conforme mostra figura abaixo, cortando a
barra macho e fêmea, de forma que, a maior distância entre a tomada de
força e a caixa de transmissão, fique com folga de 10 cm.
Para obter o máximo de rendimento, deverá ser observada a altura de
aplicação, pois todos os testes de distribuição são executados na altura
especificada abaixo, fazendo assim com que atinja a faixa de aplicação
especificado na tabela.
AJUSTE DO CARDAN
ESPECIFICAÇÕES SOBRE REGULAGEM DE ALTURA
09

A regulagem de distribuição efetua-se a partir da escala de regulagem e
a amplitude da faixa de distribuição varia segundo o estado, a natureza, o
peso específico e o tamanho do material a ser distribuído.
A regulagem da quantidade a ser distribuída é feita a partir da alavanca
de regulagem “X” ao longo da escala graduada no conjunto dosador, como
mostra a figura abaixo.
Para fazer o ajuste de fechamento e abertura da comporta, no caso de
não estar abrindo ou fechando totalmente, faça através das porcas ‘’Y’’.
IMPORTANTE: ANTES DE COLOCAR O PRODUTO NA SEMEADEIRA
ADUBADEIRA, VERIFIQUE:
Quando o batente da alavanca estiver na posição 0 (zero) da escala, o
fundo dosador deve estar totalmente fechado;
Quando o batente da alavanca estiver na posição 10 (dez) da escala, o
fundo dosador deve estar totalmente aberto.
REGULAGEM DE DISTRIBUIÇÃO
ESCALA DOSADORA ESCALA DOSADORA
" Y "
" Y "
" X "
" X "
10

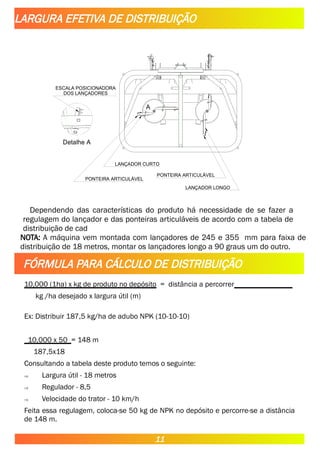

Dependendo das características do produto há necessidade de se fazer a
regulagem do lançador e das ponteiras articuláveis de acordo com a tabela de
distribuição de cad
NOTA: A máquina vem montada com lançadores de 245 e 355 mm para faixa de
distribuição de 18 metros, montar os lançadores longo a 90 graus um do outro.
10,000 (1ha) x kg de produto no depósito = distância a percorrer
kg /ha desejado x largura útil (m)
Ex: Distribuir 187,5 kg/ha de adubo NPK (10-10-10)
10,000 x 50 = 148 m
187,5x18
Consultando a tabela deste produto temos o seguinte:
 Largura útil - 18 metros
 Regulador - 8,5
 Velocidade do trator - 10 km/h
Feita essa regulagem, coloca-se 50 kg de NPK no depósito e percorre-se a distância
de 148 m.
LARGURA EFETIVA DE DISTRIBUIÇÃO
FÓRMULA PARA CÁLCULO DE DISTRIBUIÇÃO
11
A
Detalhe A
PONTEIRA ARTICULÁVEL
PONTEIRA ARTICULÁVEL
LANÇADOR CURTO
LANÇADOR LONGO
ESCALA POSICIONADORA
DOS LANÇADORES

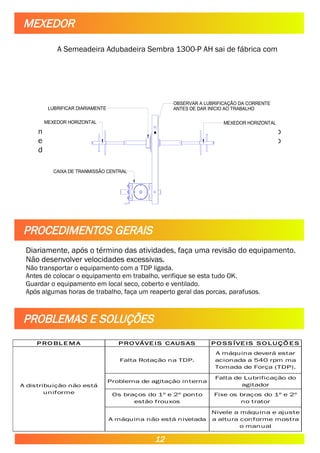

A Semeadeira Adubadeira Sembra 1300-P AH sai de fábrica com
mexedores horizontais. O mexedor horizontal tem como função
específica não formar galerias no fundo da caixa e também não
danificar o produto a ser distribuido.
Diariamente, após o término das atividades, faça uma revisão do equipamento.
Não desenvolver velocidades excessivas.
Não transportar o equipamento com a TDP ligada.
Antes de colocar o equipamento em trabalho, verifique se esta tudo OK.
Guardar o equipamento em local seco, coberto e ventilado.
Após algumas horas de trabalho, faça um reaperto geral das porcas, parafusos.
MEXEDOR
MEXEDOR HORIZONTAL MEXEDOR HORIZONTAL
LUBRIFICAR DIARIAMENTE
OBSERVAR A LUBRIFICAÇÃO DA CORRENTE
ANTES DE DAR INÍCIO AO TRABALHO
CAIXA DE TRANMISSÃO CENTRAL
PROCEDIMENTOS GERAIS
PROBLEMAS E SOLUÇÕES
12
P RO BL E M A P RO VÁVE IS C AUS AS P O S S ÍVE IS S O LUÇÕ E S
Falta Rotação na TDP.
Problema de agitação interna
A máquina não está nivelada
A distribuição não está
uniforme
A máquina deverá estar
acionada a 540 rpm ma
Tomada de Força (TDP).
Falta de Lubrificação do
agitador
Os braços do 1º e 2º ponto
estão frouxos
Fixe os braços do 1º e 2º
no trator
Nivele a máquina e ajuste
a altura conforme mostra
o manual

Nas próximas páginas apresentamos as tabelas de distribuição de alguns produtos
bem como a regulagem da máquina para o melhor aproveitamento da mesma.
Lembramos porém que tais tabelas são somente indicativas, podendo
apresentar variação na distribuição em função de:
• Velocidade do trator;
• Peso específico do produto;
• Rotação na tomada de força;
• Nível de umidade do produto;
• Altura e inclinação do equipamento em relação ao solo.
TABELAS DE DISTRIBUIÇÃO
SEMENTES
PRODUTO BRAQUIÁRIA
PESO ESPECÍFICO 276 kg/m³ ÍNDICE DE PUREZA 40,20%
MÁQUINA SEMBRA 1300–P AH
LARGURA EFETIVA 12 m
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
ARTICULADOR DO LANÇADOR ALINHADO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
6 km/h 7 km /h 8 km/h 9 km/h 10 km/h 11 km/h 12 km/h
8,0 31,7 27,2 23,8 21,1 19,0 17,3 15,9
8,5 34,9 29,9 26,2 23,3 20,9 19,0 17,5
9,0 38,9 33,3 29,2 25,9 23,3 21,2 19,5
9,5 48,3 41,4 36,2 32,2 29,0 26,3 24,2
10,0 56,8 48,7 42,6 37,9 34,1 31,0 28,4
10,5 69,9 59,9 52,4 46,6 41,9 38,1 35,0
11,0 83,6 71,7 62,7 55,7 50,2 45,6 41,8
11,5 100,5 86,1 75,4 67,0 60,3 54,8 50,3
12,0 118,9 101,9 89,2 79,3 71,3 64,9 59,5
12,5 144,4 123,8 108,3 96,3 86,6 78,8 72,2
13,0 183,2 157,0 137,4 122,1 109,9 99,9 91,6
13,5 214,3 183,7 160,7 142,9 128,6 116,9 107,2
14,0 242,5 207,9 181,9 161,7 145,5 132,3 121,3
14,5 256,4 219,8 192,3 170,9 153,8 139,3 128,2
15,0 274,0 234,9 205,5 182,7 164,4 149,5 137,0
kg / ha.
PRODUTO TREVO
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
1,5 1,2 1,0 0,9 0,8 0,7 0,7 0,6
2,0 2,5 2,1 1,9 1,7 1,5 1,4 1,3
2,5 6,3 5,4 4,7 4,2 3,8 3,4 3,2
3,0 17,5 15,0 13,1 11,7 10,5 9,5 8,8
3,5 26,3 22,5 19,7 17,5 15,8 14,3 13,2
kg / ha.
13

PRODUTO AVEIA PRETA
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
10,0 134,0 114,9 100,5 89,3 80,4 73,1 67,0
10,5 157,6 135,1 118,2 105,1 94,6 86,0 78,8
11,0 181,8 155,8 136,4 121,2 109,1 99,2 90,9
11,5 203,6 174,5 152,7 135,7 122,2 111,1 101,8
12,0 242,3 207,7 181,7 161,5 145,4 132,2 121,2
12,5 278,9 239,1 209,2 185,9 167,3 152,1 139,5
13,0 319,2 273,6 239,4 212,8 191,5 174,1 159,6
13,5 369,6 316,8 277,2 246,4 221,8 201,6 184,8
14,0 402,9 345,3 302,2 268,6 241,7 219,8 201,5
14,5 447,5 383,6 335,6 298,3 268,5 244,1 223,8
15,0 472,7 405,2 354,5 315,1 283,6 257,8 236,4
15,5 566,0 485,1 424,5 377,3 339,6 308,7 283,0
16,0 602,1 516,1 451,6 401,4 361,3 328,4 301,1
16,5 660,9 566,5 495,7 440,6 396,5 360,5 330,5
17,0 736,8 631,5 552,6 491,2 442,1 401,9 368,4
17,5 817,8 701,0 613,4 545,2 490,7 446,1 408,9
18,0 862,7 739,5 647,0 575,1 517,6 470,6 431,4
18,5 890,3 763,1 667,7 593,5 534,2 485,6 445,2
19,0 918,0 786,9 688,5 612,0 550,8 500,7 459,0
19,5 947,1 811,8 710,3 631,4 568,3 516,6 473,6
20,0 985,2 844,5 738,9 656,8 591,1 537,4 492,6
20,5 1007,2 863,8 755,9 671,9 604,7 549,7 503,9
kg / ha.
PRODUTO NABO FORRAGEIRO
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
2,5 1,2 1,0 0,9 0,8 0,7 0,7 0,6
3,0 2,6 2,2 2,0 1,7 1,6 1,4 1,3
3,5 7,2 6,2 5,4 4,8 4,3 3,9 3,6
4,0 11,8 10,1 8,9 7,9 7,1 6,4 5,9
4,5 19,4 16,6 14,6 12,9 11,6 10,6 9,7
5,0 26,2 22,5 19,7 17,5 15,7 14,3 13,1
5,5 35,1 30,1 26,3 23,4 21,1 19,1 17,6
6,0 46,9 40,2 35,2 31,3 28,1 25,6 23,5
6,5 56,8 48,7 42,6 37,9 34,1 31,0 28,4
7,0 68,0 58,3 51,0 45,3 40,8 37,1 34,0
7,5 82,9 71,1 62,2 55,3 49,7 45,2 41,5
8,0 100,7 86,3 75,5 67,1 60,4 54,9 50,4
kg / ha.
PRODUTO CORNICHÃO
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
1,5 1,3 1,1 1,0 0,9 0,8 0,7 0,7
2,0 5,1 4,4 3,8 3,4 3,1 2,8 2,6
2,5 13,7 11,7 10,3 9,1 8,2 7,5 6,9
3,0 21,3 18,3 16,0 14,2 12,8 11,6 10,7
3,5 36,1 30,9 27,1 24,1 21,7 19,7 18,1
kg / ha.
14

PRODUTO AZEVÉM
LARGURA EFETIVA 8 m
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
6,0 16,9 14,5 12,7 11,3 10,1 9,2 8,5
6,5 28,3 24,3 21,2 18,9 17,0 15,4 14,2
7,0 32,9 28,2 24,7 21,9 19,7 17,9 16,5
7,5 43,3 37,1 32,5 28,9 26,0 23,6 21,7
8,0 58,2 49,9 43,7 38,8 34,9 31,7 29,1
8,5 79,8 68,4 59,9 53,2 47,9 43,5 39,9
9,0 98,2 784,2 73,7 65,5 58,9 53,6 49,1
kg / ha.
PRODUTO MILHETO
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 9,5 8,1 7,1 6,3 5,7 5,2 4,8
3,5 17,8 15,3 13,4 11,9 10,7 9,7 8,9
4,0 28,9 24,8 21,7 19,3 17,3 15,8 14,5
4,5 41,5 35,6 31,1 27,7 24,9 22,6 20,8
5,0 58,1 49,8 43,6 38,7 34,9 31,7 29,1
5,5 75,7 64,9 56,8 50,5 45,4 41,3 37,9
kg / ha.
PRODUTO ERVILHACA
POSIÇÃO NO DISCO
LANÇADOR CURTO 2,5
LANÇADOR LONGO 2,5
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
5,0 26,9 23,1 20,2 17,9 16,1 14,7 13,5
5,5 39,5 33,9 29,6 26,3 23,7 21,5 19,8
6,0 50,9 43,6 38,2 33,9 30,5 27,8 25,5
6,5 61,3 52,5 46,0 40,9 36,8 33,4 30,7
7,0 81,0 69,4 60,8 54,0 48,6 44,2 40,5
7,5 94,1 80,7 70,6 62,7 56,5 51,3 47,1
8,0 114,7 98,3 86,0 76,5 68,8 62,6 57,4
8,5 133,5 114,4 100,1 89,0 80,1 72,8 66,8
9,0 156,7 134,3 117,5 104,5 94,0 85,5 78,4
kg / ha.
15

PRODUTO TANZÂNIA
LARGURA EFETIVA 7 m
POSIÇÃO NO DISCO
LANÇADOR CURTO P/ FRENTE
LANÇADOR LONGO P/ FRENTE
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
4,5 1,8 1,5 1,4 1,2 1,1 1,0 0,9
5,0 4,7 4,0 3,5 3,1 2,8 2,6 2,4
5,5 8,8 7,5 6,6 5,9 5,3 4,8 4,4
6,0 15,4 13,2 11,6 10,3 9,2 8,4 7,7
6,5 30,3 26,0 22,7 20,2 18,2 16,5 15,2
7,0 54,9 47,1 41,2 36,6 32,9 29,9 27,5
kg / ha.
PRODUTO CENTEIO
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 1
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
2,0 0,5 0,4 0,4 0,3 0,3 0,3 0,3
2,5 1,2 1,0 0,9 0,8 0,7 0,7 0,6
3,0 3,2 2,7 2,4 2,1 1,9 1,7 1,6
3,5 7,4 6,3 5,6 4,9 4,4 4,0 3,7
4,0 13,5 11,6 10,1 9,0 8,1 7,4 6,8
4,5 22,4 19,2 16,8 14,9 13,4 12,2 11,2
5,0 33,2 28,5 24,9 22,1 19,9 18,1 16,6
5,5 43,9 237,6 32,9 29,3 26,3 23,9 22,0
6,0 62,8 53,8 47,1 41,9 37,7 34,3 31,4
6,5 82,0 70,3 61,5 54,7 49,2 44,7 41,0
7,0 102,9 88,2 77,2 68,6 61,7 56,1 51,5
7,5 121,9 104,5 91,4 81,3 73,1 66,5 61,0
8,0 149,4 128,1 112,1 99,6 89,6 81,5 74,7
8,5 175,2 150,2 131,4 116,8 105,1 95,6 87,6
kg / ha.
PRODUTO MOMBAÇA
POSIÇÃO NO DISCO
LANÇADOR CURTO P/ FRENTE
LANÇADOR LONGO P/ FRENTE
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,5 0,6 0,5 0,5 0,4 0,4 0,3 0,3
4,0 1,5 1,3 1,1 1,0 0,9 0,8 0,8
4,5 2,0 1,7 1,5 1,3 1,2 1,1 1,0
5,0 3,7 3,2 2,8 2,5 2,2 2,0 1,9
5,5 13,3 11,4 10,0 8,9 8,0 7,3 6,7
6,0 19,0 16,3 14,3 12,7 11,4 10,4 9,5
6,5 27,8 23,8 20,9 18,5 16,7 15,2 13,9
7,0 30,4 26,1 22,8 20,3 18,2 16,6 15,2
7,5 51,7 44,3 38,8 34,5 31,0 28,2 25,9
kg / ha.
16

PRODUTO CEVADA
POSIÇÃO NO DISCO
LANÇADOR CURTO 2
LANÇADOR LONGO 1
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
2,0 0,9 0,8 0,7 0,6 0,5 0,5 0,5
2,5 1,9 1,6 1,4 1,3 1,1 1,0 1,0
3,0 3,8 3,3 2,9 2,5 2,3 2,1 1,9
3,5 7,8 6,7 5,9 5,2 4,7 4,3 3,9
4,0 12,2 10,5 9,2 8,1 7,3 6,7 6,1
4,5 16,9 14,5 12,7 11,3 10,1 9,2 8,5
5,0 27,3 23,4 20,5 18,2 16,4 14,9 13,7
5,5 36,2 31,0 27,2 24,1 21,7 19,7 18,1
6 49,5 42,4 37,1 33,0 29,7 27,0 24,8
6,5 61,4 52,6 46,1 40,9 36,8 33,5 30,7
7 76,5 65,6 57,4 51,0 45,9 41,7 38,3
7,5 90,5 77,6 67,9 60,3 54,3 49,4 45,3
8,0 114,1 97,8 85,6 76,1 68,5 62,2 57,1
8,5 140,1 120,1 105,1 93,4 84,1 76,4 70,1
9,0 164,1 140,7 123,1 109,4 98,5 89,5 82,1
9,5 176,8 151,4 132,6 117,9 106,1 96,4 88,4
10,0 224,0 192,0 168,0 149,3 134,4 122,2 112,0
10,5 249,0 213,4 186,8 166,0 149,4 135,8 124,5
kg / ha.
ADUBOS
PRODUTO CLORETO DE POTÁSSIO
PESO ESPECÍFICO 1127 kg/m³
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 4
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 26,7 22,9 20,0 17,8 16,0 14,6 13,4
3,5 35,2 30,2 26,4 23,5 21,1 19,2 17,6
4,0 50,5 43,3 37,9 33,7 30,3 27,5 25,3
4,5 67,7 58,0 50,8 45,1 40,6 36,9 33,9
5,0 83,6 71,7 62,7 55,7 50,2 45,6 41,8
5,5 101,3 86,8 76,0 67,5 60,8 55,3 50,7
6,0 124,2 106,5 93,2 82,5 74,5 67,7 62,1
6,5 152,5 130,7 114,4 101,7 91,5 83,2 76,3
7,0 180,9 155,1 135,7 120,6 108,5 98,7 90,5
7,5 218,8 187,5 164,1 145,9 131,3 119,3 109,4
8,0 253,4 217,2 190,1 168,9 152,0 138,2 126,7
8,5 289,2 247,9 216,9 192,8 173,5 157,7 144,6
9,0 343,2 294,2 257,4 228,8 205,9 187,2 171,6
9,5 405,6 347,7 304,2 270,4 243,4 221,2 202,8
10,0 480,0 411,4 360,0 320,0 288,0 261,8 240,0
10,5 520,0 445,4 390,0 346,7 312,0 283,6 260,0
11,0 589,6 505,4 442,2 393,1 353,8 321,6 294,8
11,5 623,5 534,4 467,6 415,7 374,1 340,1 311,8
12,0 721,3 618,3 541,0 480,9 432,8 393,4 360,7
12,5 768,5 658,7 576,4 512,3 461,1 419,2 384,3
13,0 829,6 711,1 622,2 553,1 497,8 452,5 414,8
13,5 929,3 796,5 697,0 619,5 557,6 506,9 464,7
14,0 984,5 843,9 738,4 656,3 590,7 537,0 492,3
14,5 1057,6 906,5 793,2 705,1 634,6 576,9 528,8
15,0 1160,5 994,7 870,4 773,7 696,3 633,0 580,3
kg / ha.
17

PRODUTO CLORETO DE POTÁSSIO
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 4
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 26,7 22,9 20,0 17,8 16,0 14,6 13,4
3,5 35,2 30,2 26,4 23,5 21,1 19,2 17,6
4,0 50,5 43,3 37,9 33,7 30,3 27,5 25,3
4,5 67,7 58,0 50,8 45,1 40,6 36,9 33,9
5,0 83,6 71,7 62,7 55,7 50,2 45,6 41,8
5,5 101,3 86,8 76,0 67,5 60,8 55,3 50,7
6,0 124,2 106,5 93,2 82,5 74,5 67,7 62,1
6,5 152,5 130,7 114,4 101,7 91,5 83,2 76,3
7,0 180,9 155,1 135,7 120,6 108,5 98,7 90,5
7,5 218,8 187,5 164,1 145,9 131,3 119,3 109,4
8,0 253,4 217,2 190,1 168,9 152,0 138,2 126,7
8,5 289,2 247,9 216,9 192,8 173,5 157,7 144,6
9,0 343,2 294,2 257,4 228,8 205,9 187,2 171,6
9,5 405,6 347,7 304,2 270,4 243,4 221,2 202,8
10,0 480,0 411,4 360,0 320,0 288,0 261,8 240,0
10,5 520,0 445,4 390,0 346,7 312,0 283,6 260,0
11,0 589,6 505,4 442,2 393,1 353,8 321,6 294,8
11,5 623,5 534,4 467,6 415,7 374,1 340,1 311,8
12,0 721,3 618,3 541,0 480,9 432,8 393,4 360,7
12,5 768,5 658,7 576,4 512,3 461,1 419,2 384,3
13,0 829,6 711,1 622,2 553,1 497,8 452,5 414,8
13,5 929,3 796,5 697,0 619,5 557,6 506,9 464,7
14,0 984,5 843,9 738,4 656,3 590,7 537,0 492,3
14,5 1057,6 906,5 793,2 705,1 634,6 576,9 528,8
15,0 1160,5 994,7 870,4 773,7 696,3 633,0 580,3
kg / ha.
PRODUTO
POSIÇÃO NO DISCO
LANÇADOR CURTO 130 mm (OPCIONAL) 3
LANÇADOR LONGO 170 mm (OPCIONAL) 3
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
1,0 66,4 56,9 49,8 44,3 39,8 36,2 32,2
1,5 89,2 76,5 66,9 59,5 53,5 48,7 44,6
2,0 111,1 95,2 83,3 74,1 66,7 60,6 55,6
2,5 146,6 125,7 110,0 97,7 88,0 80,0 73,3
3,0 193,5 165,9 145,1 129,0 116,1 105,5 96,8
3,5 231,4 198,3 173,6 154,3 138,8 126,2 115,7
4,0 283,8 243,3 212,9 189,2 170,3 154,8 141,9
4,5 327,3 280,5 245,5 218,2 196,4 178,5 163,7
5,0 389,0 333,4 291,8 259,3 23,,4 212,2 194,5
5,5 448,9 384,8 336,7 299,3 269,3 244,9 224,5
6,0 521,9 447,3 391,4 347,9 313,1 284,7 261,0
6,5 595,0 510,0 446,3 396,7 357,0 324,5 297,5
7,0 712,3 610,5 534,2 474,9 427,4 388,5 356,2
7,5 832,8 713,8 624,6 555,2 499,7 454,3 416,4
8,0 943,2 808,5 707,4 628,8 565,9 514,5 471,6
8,5 1029,3 882,3 772,0 686,2 617,6 561,4 514,7
9,0 1155,1 990,1 866,3 770,1 693,1 630,1 577,6
9,5 1233,9 1057,6 925,4 822,6 740,3 673,0 617,0
10,0 1407,6 1206,5 1055,7 938,4 844,6 767,8 703,8
10,5 1503,4 1288,6 1127,6 1002,3 902,0 820,0 751,7
11,0 1594,3 1366,5 1195,7 1062,9 956,6 869,6 797,2
115, 1787,1 1531,8 1340,3 1191,4 1072,3 974,8 893,6
12,0 1966,8 1685,8 1475,1 1311,2 1180,1 1072,8 983,4
NITROCÁLCIO
kg / ha.
18

PRODUTO
POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
1,0 56,9 48,8 42,7 37,9 34,1 31,0 28,5
1,5 76,5 65,6 57,4 51,0 45,9 41,7 38,3
2,0 95,2 81,6 71,4 63,5 57,1 51,9 47,6
2,5 125,7 107,7 94,3 83,8 75,4 68,6 62,9
3,0 165,9 142,2 124,4 110,6 99,5 90,5 83,0
3,5 198,3 170,0 148,7 132,2 119,0 108,2 99,2
4,0 243,3 208,5 182,5 162,2 146,0 132,7 121,7
4,5 280,5 240,4 210,4 187,0 168,3 153,0 140,3
5,0 333,4 285,8 250,1 222,3 200,0 181,9 166,7
5,5 384,8 329,8 288,6 256,5 230,9 209,9 192,4
6,0 447,3 383,4 335,5 298,2 268,4 244,0 223,7
6,5 510,0 437,1 382,5 340,0 306,0 278,2 255,0
7,0 610,5 523,3 457,9 407,0 366,3 333,0 305,3
7,5 713,8 611,8 535,4 475,9 428,3 389,3 356,9
8,0 808,5 693,0 606,4 539,0 485,1 441,0 404,3
8,5 882,3 756,3 661,7 588,2 529,4 481,3 441,2
9,0 990,1 848,7 742,6 660,1 594,1 540,1 495,1
9,5 1057,6 906,5 793,2 705,1 634,6 576,9 528,8
10,0 1206,5 1034,1 904,9 804,3 723,9 658,1 603,3
10,5 1288,5 1104,4 966,4 859,0 773,1 702,8 644,3
11,0 1366,5 1171,3 1024,9 911,0 819,9 854,4 683,3
115, 1531,8 1313,0 1148,9 1021,2 919,1 835,5 765,9
12,0 1685,8 1445,0 1264,4 1123,9 1011,5 919,5 842,9
NITROCÁLCIO
kg / ha.
PRODUTO NITROCÁLCIO
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 3
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
1,0 44,3 38,0 33,2 29,5 26,6 24,2 22,2
1,5 59,5 51,0 44,6 39,7 35,7 32,5 29,8
2,0 74,1 63,5 55,6 49,4 44,5 40,4 37,1
2,5 97,7 83,7 73,3 65,1 58,6 53,3 48,9
3,0 129,0 110,6 96,8 86,0 77,4 70,4 64,5
3,5 154,2 132,2 115,7 102,8 92,5 84,1 77,1
4,0 189,2 162,2 141,9 126,1 113,5 103,2 94,6
4,5 218,2 187,0 163,7 145,5 130,9 119,0 109,1
5,0 259,3 222,3 194,5 172,9 155,6 141,4 129,7
5,5 299,3 256,5 224,5 199,5 179,6 163,3 149,7
6,0 347,9 298,2 260,9 231,9 208,7 189,8 174,0
6,5 396,6 339,9 297,5 264,4 238,0 216,3 198,3
7,0 474,8 407,0 356,1 316,5 284,9 259,0 237,4
7,5 555,2 475,9 416,4 370,1 333,1 302,8 277,6
8,0 628,8 539,0 471,6 419,2 377,3 343,0 314,4
8,5 686,2 588,2 514,7 457,5 411,7 374,3 343,1
9,0 770,0 660,0 577,5 513,3 462,0 420,0 385,0
9,5 822,6 705,1 617,0 548,4 493,6 448,7 411,3
10,0 938,4 804,3 703,8 625,6 563,0 511,9 469,2
10,5 1002,3 859,1 751,7 668,2 601,4 546,7 501,2
11,0 1062,8 911,0 797,1 708,5 637,7 579,7 531,4
115, 1191,4 1021,2 893,6 794,3 714,8 649,9 595,7
12,0 1311,2 1123,9 983,4 874,1 786,7 715,2 655,6
kg / ha.
19

PRODUTO NITROCÁLCIO
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 3
ARTICULADOR DO LANÇADOR INCLINADO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
1,0 33,2 28,5 24,9 22,1 19,9 18,1 16,6
1,5 44,6 38,2 33,5 29,7 26,8 24,3 22,3
2,0 55,6 47,7 41,7 37,1 33,4 30,3 27,8
2,5 73,3 62,8 55,0 48,9 44,0 40,0 36,7
3,0 96,8 83,0 72,6 64,5 58,1 52,8 48,4
3,5 115,7 99,2 86,8 77,1 69,4 63,1 57,9
4,0 141,9 121,6 106,4 94,6 85,1 77,4 71,0
4,5 163,6 140,2 122,7 109,1 98,2 89,2 81,8
5,0 194,5 166,7 145,9 129,7 116,7 106,1 97,3
5,5 224,5 192,4 168,4 149,7 134,7 122,5 112,3
6,0 260,9 223,6 195,7 173,9 156,5 142,3 130,5
6,5 297,5 255,0 223,1 198,3 178,5 162,3 148,8
7,0 356,1 305,2 267,1 237,4 213,7 194,2 178,1
7,5 416,4 356,9 312,3 277,6 249,8 227,1 208,2
8,0 471,6 404,2 353,7 314,4 283,0 257,2 235,8
8,5 514,7 441,2 386,0 343,1 308,8 280,7 257,4
9,0 577,5 495,0 433,1 385,0 346,5 315,0 288,8
9,5 616,9 528,8 462,7 411,3 370,1 336,5 308,5
10,0 703,8 603,3 527,9 469,2 422,3 383,9 351,9
10,5 751,7 644,3 563,8 501,1 451,0 410,0 375,9
11,0 797,1 683,2 597,8 531,4 478,3 434,8 398,6
115, 893,5 765,9 670,1 595,7 536,1 487,4 446,8
12,0 983,4 842,9 737,6 655,6 590,0 536,4 491,7
kg / ha.
PRODUTO
POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,5 50,7 43,5 38,0 33,8 30,4 27,7 25,4
4,0 71,2 61,0 53,4 47,5 42,7 38,8 35,6
4,5 101,1 86,7 75,8 67,4 60,7 55,1 50,6
5,0 137,1 117,5 102,8 91,4 82,3 74,8 68,6
5,5 172,7 148,0 129,5 115,1 103,6 94,2 86,4
6,0 213,7 183,2 160,3 142,5 128,2 116,6 106,9
6,5 248,4 212,9 186,3 165,6 149,0 135,5 124,2
7,0 298,0 255,4 223,5 198,7 178,8 162,5 149,0
7,5 337,1 288,9 252,8 224,7 202,3 183,9 168,6
8,0 426,7 365,7 320,0 284,5 256,0 232,7 213,4
8,5 468,8 401,8 351,6 312,5 281,3 255,7 234,4
9,0 514,8 441,3 386,1 343,2 308,9 280,8 257,4
9,5 651,6 558,5 488,7 434,4 391,0 355,4 325,8
10,0 724,6 621,1 543,5 483,1 434,8 395,2 362,3
10,5 833,2 714,2 624,9 555,5 499,9 454,5 416,6
11,0 920,8 789,3 690,6 613,9 552,5 502,3 460,4
11,5 1053,2 902,7 789,9 702,1 631,9 574,5 526,6
12,0 1183,2 1014,2 887,4 788,8 709,9 654,4 591,6
12,5 1299,5 1113,9 974,6 866,3 779,7 708,8 649,8
13,0 1472,4 1262,1 1104,3 981,6 883,4 9803,1 736,2
13,5 1545,3 1324,5 1159,0 1030,2 927,2 842,9 772,7
14,0 1672,4 1433,5 1254,3 1114,9 1003,4 912,2 836,2
14,5 1782,8 1528,1 1337,1 1188,5 1069,7 972,4 891,4
15,0 1866,8 1600,1 1400,1 1244,5 1120,1 1018,3 933,4
15,5 2019,1 1730,7 1514,3 1346,1 1211,5 1101,3 1009,6
NPK ( 10-10-10)
kg / ha.
20

PRODUTO
POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,5 43,4 37,2 32,6 28,9 26,0 23,7 21,7
4,0 61,0 52,3 45,8 40,7 36,6 33,3 30,5
4,5 86,6 74,2 65,0 57,7 52,0 47,2 43,3
5,0 117,5 100,7 88,1 78,3 70,5 64,1 58,8
5,5 148,0 126,9 111,0 98,7 88,8 80,7 74,0
6,0 183,2 157,0 137,4 122,1 109,9 99,9 91,6
6,5 212,9 182,5 159,7 141,9 127,7 116,1 106,5
7,0 255,4 218,9 191,6 170,3 153,2 139,3 127,7
7,5 288,9 247,6 216,7 192,6 173,3 157,6 144,5
8,0 365,7 313,5 274,3 243,8 219,4 199,5 182,9
8,5 401,8 344,4 301,4 267,9 241,1 219,2 200,9
9,0 441,3 378,3 331,0 294,2 264,8 240,7 220,7
9,5 558,5 478,7 418,9 372,3 335,1 304,6 279,3
10,0 621,1 532,4 465,8 414,1 372,7 338,8 310,6
10,5 714,2 612,2 535,7 476,1 428,5 389,6 357,1
11,0 789,3 676,5 592,0 562,2 473,6 430,5 394,7
11,5 902,7 773,7 677,0 601,8 541,6 492,4 451,4
12,0 1014,2 869,3 760,7 676,1 608,5 553,2 507,1
12,5 1113,8 954,7 835,4 742,5 668,3 607,5 556,9
13,0 1262,1 1081,8 946,6 841,4 757,3 688,4 631,1
13,5 1324,6 1135,4 993,5 883,1 794,8 722,5 662,3
14,0 1433,5 1228,7 1075,1 955,7 860,1 781,9 716,8
14,5 1528,1 1309,8 1146,1 1018,7 916,9 833,5 764,1
15,0 1600,1 1371,5 1200,1 1066,7 960,1 872,8 800,1
15,5 1730,6 1483,4 1298,0 1153,7 1038,4 944,0 865,3
NPK (10-10-10)
kg / ha.
PRODUTO NPK ( 10-10-10)
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 4
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,5 33,8 29,0 25,4 22,5 20,3 18,4 16,9
4,0 47,5 40,7 35,6 31,7 28,5 25,9 23,8
4,5 67,4 57,8 50,6 44,9 40,4 36,8 33,7
5,0 91,4 78,3 68,6 60,9 54,8 49,9 45,7
5,5 115,1 98,7 86,3 76,7 69,1 62,8 57,6
6,0 142,5 122,1 106,9 95,0 85,5 77,7 71,3
6,5 165,5 141,9 124,2 110,4 99,4 90,3 82,8
7,0 198,7 170,3 149,0 132,5 119,2 108,4 99,4
7,5 224,7 192,6 168,5 149,8 134,8 122,6 112,4
8,0 284,8 244,1 213,6 189,9 170,9 155,3 142,4
8,5 312,5 267,9 234,4 208,3 187,5 170,5 156,3
9,0 343,2 294,2 257,4 228,8 205,9 187,2 171,6
9,5 434,4 372,3 325,8 289,6 260,6 236,9 217,2
10,0 483,1 414,4 362,3 322,1 289,9 263,5 241,6
10,5 555,5 476,1 416,6 370,3 333,3 303,0 277,8
11,0 613,9 526,2 460,4 409,3 368,3 334,9 307,0
11,5 702,1 601,8 526,6 468,1 421,3 383,0 351,1
12,0 788,8 676,1 591,6 525,9 473,3 430,3 394,4
12,5 866,3 742,5 649,7 577,5 519,8 472,5 433,2
13,0 981,6 841,4 736,2 654,4 589,0 535,4 490,8
13,5 1030,2 883,0 772,7 686,8 618,1 561,9 515,1
14,0 1114,9 955,6 836,2 743,3 668,9 608,1 557,5
14,5 1188,5 1018,7 891,4 792,3 713,1 648,3 594,3
15,0 1244,5 1066,7 933,4 829,7 746,7 678,8 622,3
15,5 1346,0 1153,7 1009,5 897,3 807,6 734,2 673,0
kg / ha.
21

PRODUTO NPK (10-10-10)
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 3
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,5 25,3 21,7 19,0 16,9 15,2 13,8 12,7
4,0 35,6 30,5 26,7 23,7 21,4 19,4 17,8
4,5 50,5 43,3 37,9 33,7 30,3 27,5 25,3
5,0 68,5 58,7 51,4 45,7 41,1 37,4 34,3
5,5 86,3 74,0 64,7 57,5 51,8 47,1 43,2
6,0 106,9 91,6 80,2 71,3 64,1 58,3 53,5
6,5 124,2 106,5 93,2 82,8 74,5 67,7 62,1
7,0 149,0 127,7 111,8 99,3 89,4 81,3 74,5
7,5 168,5 144,4 126,4 112,3 101,1 91,9 84,3
8,0 213,3 182,8 160,0 142,2 128,0 116,3 106,7
8,5 234,3 200,9 175,8 156,3 140,6 127,9 117,2
9,0 257,4 220,6 193,1 171,6 154,4 140,4 128,7
9,5 325,8 279,3 244,4 217,2 195,5 177,7 162,9
10,0 362,3 310,5 271,7 241,5 217,4 197,6 181,2
10,5 416,6 357,1 312,5 277,7 250,0 227,2 208,3
11,0 460,4 394,6 345,3 306,9 276,2 251,2 230,2
11,5 526,6 451,4 395,0 351,1 316,0 287,2 263,3
12,0 591,6 507,1 443,7 394,4 355,0 322,7 295,8
12,5 649,7 556,9 487,3 433,1 389,8 354,4 324,9
13,0 736,2 631,0 552,2 490,8 441,7 401,6 368,1
13,5 772,7 662,3 579,5 515,1 463,6 5421,5 386,4
14,0 836,2 716,7 627,2 557,5 501,7 456,1 418,1
14,5 891,4 764,1 668,6 594,3 534,8 486,2 445,7
15,0 933,4 800,1 700,1 622,3 560,0 509,1 466,7
15,5 1009,5 865,3 757,1 673,0 605,7 550,6 504,8
kg / ha.
PRODUTO SUPERFOSFATO SIMPLES GRANULADO
POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
0,5 64,7 55,5 48,5 43,1 38,8 35,3 32,4
1,0 96,4 82,5 72,3 64,3 57,8 52,6 78,2
1,5 130,9 112,2 98,2 87,5 78,5 71,4 65,5
2,0 159,7 136,9 119,8 106,5 95,8 87,1 79,9
2,5 198,1 169,8 148,6 132,1 118,9 108,1 99,1
3,0 259,0 222,0 194,3 172,1 155,4 141,3 129,5
3,5 287,1 246,1 215,3 191,4 172,3 156,6 143,6
4,0 337,6 289,1 253,2 225,1 202,6 184,1 168,8
4,5 408,1 349,8 306,1 272,1 244,9 222,6 204,1
5,0 478,0 409,7 358,5 318,7 286,8 260,7 239,0
5,5 539,3 462,3 404,5 359,5 323,6 294,2 269,7
6,0 655,1 561,5 491,3 436,7 393,1 357,3 327,6
6,5 733,9 629,1 550,4 489,3 440,3 400,3 367,0
7,0 844,9 724,2 633,7 563,3 506,9 460,9 422,5
7,5 933,6 800,2 700,2 622,4 560,2 509,2 466,8
8,0 1024,5 878,1 768,4 683,0 614,7 558,2 512,3
8,5 1187,6 1017,9 890,7 791,7 712,6 647,8 593,8
9,0 1344,5 1152,4 1008,4 896,3 806,7 733,4 672,3
9,5 1457,1 1248,9 1092,8 971,4 874,3 794,8 728,6
10,0 1551,5 1329,9 1163,6 1034,3 930,9 846,3 775,8
10,5 1750,7 1500,6 1313,0 1167,1 1050,4 954,9 875,4
11,0 1884,1 1614,9 1413,1 1256,1 1130,5 1027,7 942,1
kg / ha.
22

POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
0,5 55,5 47,6 41,6 37,0 33,3 30,3 27,8
1,0 82,6 70,8 62,0 55,1 49,6 45,1 41,3
1,5 112,2 96,2 84,2 74,8 67,3 61,2 56,1
2,0 136,9 117,3 102,7 91,3 82,1 74,7 68,5
2,5 169,8 145,5 127,4 113,2 101,9 92,6 84,9
3,0 222,0 190,3 166,5 148,0 133,2 121,1 111,0
3,5 246,1 210,9 184,6 164,1 147,7 134,2 123,1
4,0 289,4 248,1 217,1 192,9 173,6 157,9 144,7
4,5 349,8 299,8 262,4 233,2 209,9 190,8 174,9
5,0 409,7 351,2 307,3 273,1 245,8 223,5 204,9
5,5 462,3 396,3 346,7 308,2 277,4 252,2 231,2
6,0 561,5 481,3 421,1 374,3 336,9 306,3 280,8
6,5 629,0 539,1 471,8 419,3 377,4 343,1 314,5
7,0 724,2 520,7 543,2 482,8 434,5 395,0 362,1
7,5 800,2 685,9 600,2 533,5 480,1 436,5 400,1
8,0 878,2 752,7 658,7 585,5 526,9 479,0 439,1
8,5 1017,9 872,5 763,4 678,6 610,7 555,2 509,0
9,0 1152,5 987,9 864,4 768,3 691,5 628,6 576,3
9,5 1248,9 1070,5 936,7 832,6 749,3 681,2 624,5
10,0 1329,8 1139,8 997,4 886,5 797,9 725,3 664,9
10,5 1500,6 1286,2 1125,5 1000,4 900,4 818,5 750,3
11,0 1615,0 1384,3 1211,3 1076,7 969,0 880,9 807,5
kg / ha.
POSIÇÃO NO DISCO
LANÇADOR CURTO 4
LANÇADOR LONGO 4
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
0,5 43,2 37,0 32,4 28,8 25,9 23,6 21,6
1,0 64,3 55,1 48,2 42,9 38,6 35,1 32,2
1,5 87,3 74,8 65,5 58,2 52,4 47,6 43,7
2,0 106,4 91,2 79,8 70,9 63,8 58,0 53,2
2,5 132,0 113,1 99,0 88,0 79,2 72,0 66,0
3,0 172,6 147,9 129,5 115,1 103,6 94,1 86,3
3,5 191,4 164,1 143,6 127,6 114,8 104,4 95,7
4,0 225,1 192,9 168,8 150,1 135,1 122,8 112,6
4,5 272,1 233,2 204,1 181,4 163,3 148,4 136,1
5,0 318,7 273,2 239,0 212,5 191,2 173,8 159,4
5,5 359,6 308,2 269,7 239,7 215,8 196,1 179,8
6,0 436,7 374,3 327,5 291,1 262,0 238,2 218,4
6,5 489,2 419,3 366,9 326,1 293,5 266,8 244,6
7,0 563,2 482,7 422,4 375,5 337,9 307,2 281,6
7,5 622,4 533,5 466,8 414,9 373,4 339,5 311,2
8,0 683,0 585,4 512,3 455,3 409,8 372,5 341,5
8,5 791,7 678,6 593,8 527,8 475,0 431,8 395,9
9,0 896,4 768,3 672,3 597,6 537,8 488,9 448,2
9,5 971,4 832,6 728,6 647,6 582,8 529,9 485,7
10,0 1034,3 886,5 775,7 689,5 620,6 564,2 517,2
10,5 1167,1 1000,4 875,3 778,1 700,3 636,6 583,6
11,0 1256,1 1076,7 942,1 837,4 753,7 685,1 628,1
kg / ha.
23

POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
2,0 97,6 83,7 73,2 65,1 58,6 53,2 48,8
2,5 128,2 109,9 96,2 85,5 76,9 69,9 64,1
3,0 155,8 133,5 116,9 103,9 93,5 85,0 77,9
3,5 193,1 165,5 144,8 128,7 115,9 105,3 96,6
4,0 237,5 203,6 178,1 158,3 142,5 129,5 118,8
4,5 291,8 250,1 218,9 194,5 175,1 159,2 145,9
5,0 344,0 294,9 258,0 229,3 206,4 187,6 172,0
5,5 401,4 344,1 301,1 267,6 240,8 218,9 200,7
6,0 459,5 393,9 344,6 306,3 275,7 250,6 229,8
6,5 518,2 444,2 388,7 345,5 310,9 282,7 259,1
7,0 586,6 502,8 440,0 391,1 352,0 320,0 293,3
7,5 668,7 573,2 501,5 445,8 401,2 364,7 334,4
8,0 777,9 666,8 583,4 518,6 466,7 424,3 389,0
8,5 867,1 743,2 650,3 578,1 520,3 473,0 433,6
9,0 973,9 834,8 730,4 649,3 584,3 531,2 487,0
9,5 1063,4 911,5 797,6 708,9 638,0 580,0 531,7
10,0 1179,1 1010,7 884,3 786,1 707,5 643,1 589,6
10,5 1307,4 1120,6 980,6 871,6 784,4 713,1 653,7
11,0 1407,2 1206,2 1055,4 938,1 844,3 7676,6 703,6
11,5 1502,4 1287,8 1126,8 1001,6 901,4 819,5 751,2
12,0 1648,7 1413,2 1236,5 1099,1 989,2 899,3 824,4
12,5 1795,5 1539,0 1346,6 1197,0 1077,3 979,4 897,8
13,0 1984,5 1701,0 1488,4 1323,0 1190,7 1082,5 992,3
13,5 2129,9 1825,6 1597,4 1419,9 1277,9 1161,8 1065,0
kg / ha.
PRODUTO SUPERFOSFATO TRIPLO GRANULADO
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 4
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
2,0 75,9 65,1 56,9 50,6 45,5 41,4 38,0
2,5 99,7 85,5 74,8 66,5 59,8 54,4 49,9
3,0 121,2 103,9 90,9 80,8 72,7 66,1 60,6
3,5 150,2 128,7 112,7 100,1 90,1 81,9 75,1
4,0 184,8 158,4 138,6 123,2 110,9 100,8 92,4
4,5 226,9 194,5 170,2 151,3 136,1 123,8 113,5
5,0 267,6 229,4 200,7 178,4 160,6 146,0 133,8
5,5 312,2 267,6 234,2 208,1 187,3 170,3 156,1
6,0 357,4 306,3 268,1 238,3 214,4 194,9 178,7
6,5 403,0 345,4 302,3 268,7 241,8 219,8 201,5
7,0 456,3 391,1 342,2 304,2 273,8 248,9 228,2
7,5 520,1 445,8 390,1 346,7 312,1 283,7 260,1
8,0 574,4 492,3 430,8 382,9 344,6 313,3 287,2
8,5 605,1 518,7 453,8 403,4 363,1 330,1 302,6
9,0 757,5 649,3 568,1 505,0 454,5 413,2 378,8
9,5 827,1 708,9 620,3 551,4 496,3 451,1 413,6
10,0 917,1 786,1 687,8 611,4 550,3 500,2 458,6
10,5 1016,9 871,6 762,7 677,9 610,1 554,7 508,5
11,0 1094,2 937,9 820,7 729,5 656,5 596,8 547,1
11,5 1168,5 1001,6 876,4 779,0 701,1 637,4 584,3
12,0 1282,3 1099,1 961,7 854,9 769,4 699,4 641,2
12,5 1396,5 1197,0 1047,4 931,0 837,9 761,7 698,3
13,0 1543,5 1323,0 1157,6 1029,0 926,1 841,9 771,8
13,5 1656,6 1419,9 1242,5 1104,4 994,0 903,6 828,3
kg / ha.
24

PRODUTO SUPERFOSFATO TRIPLO GRANULADO
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 2
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
2,0 57,0 58,9 42,8 38,0 34,2 31,1 28,5
2,5 74,8 64,1 56,1 49,9 44,9 40,8 37,4
3,0 90,9 77,9 68,2 60,6 54,5 49,6 45,5
3,5 112,6 96,5 84,5 75,1 67,6 61,4 56,3
4,0 138,6 118,8 104,0 92,4 83,2 75,6 69,3
4,5 170,2 145,9 127,7 113,5 102,1 92,8 85,1
5,0 200,7 172,0 150,5 133,8 120,4 109,5 100,4
5,5 234,1 200,7 175,6 156,1 140,5 127,7 117,1
6,0 268,0 229,7 201,0 178,7 160,8 146,2 134,0
6,5 302,3 259,1 226,7 201,5 181,4 164,9 151,2
7,0 342,2 293,3 256,7 228,1 205,3 186,7 171,1
7,5 390,1 334,4 292,6 260,1 234,1 212,8 195,1
8,0 453,8 389,0 340,4 302,5 272,3 247,5 226,9
8,5 505,8 433,5 379,4 337,2 303,5 275,9 252,9
9,0 568,1 486,9 426,1 378,7 340,9 309,9 284,1
9,5 620,3 531,7 465,2 413,5 372,2 338,3 310,2
10,0 687,8 589,5 515,9 458,5 412,7 375,2 343,9
10,5 762,7 653,7 572,0 508,5 457,6 416,0 381,4
11,0 820,9 703,6 615,7 547,3 492,5 447,8 410,5
11,5 876,4 751,2 657,3 584,3 525,8 478,0 438,2
12,0 961,7 824,3 721,3 641,1 577,0 524,6 480,9
12,5 1047,4 897,8 785,6 698,3 628,4 571,3 523,7
13,0 1157,6 992,2 868,2 771,7 694,6 631,4 578,8
13,5 1242,5 1065,0 931,9 828,3 745,5 677,7 621,3
kg / ha.
PRODUTO SULFATO DE AMÔNIA GRANULADO
POSIÇÃO NO DISCO
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
0,5 42,3 36,3 31,7 28,2 25,4 23,1 21,2
1,0 67,7 58,0 50,8 45,1 40,6 36,9 33,9
1,5 94,5 81,0 70,9 63,0 56,7 51,5 47,3
2,0 118,5 101,6 88,9 79,0 71,1 64,6 59,3
2,5 152,3 130,5 114,2 101,5 91,4 83,1 76,2
3,0 186,2 159,6 139,7 124,1 111,7 101,6 93,1
3,5 228,2 196,1 171,6 152,5 137,3 124,8 114,4
4,0 271,3 232,5 203,5 180,9 162,8 148,0 135,7
4,5 345,9 296,5 259,4 230,6 207,5 188,7 173,0
5,0 399,3 342,3 299,5 266,2 239,6 217,8 199,7
5,5 451,7 387,2 338,8 301,1 271,0 246,4 225,9
6,0 533,6 457,4 400,2 355,7 320,2 291,1 266,8
6,5 602,9 516,8 452,2 401,9 361,7 328,9 301,5
7,0 689,9 591,3 517,4 459,9 413,9 376,3 345,0
7,5 793,4 680,1 595,1 528,9 476,0 432,8 396,7
8,0 858,9 736,2 644,2 572,6 515,3 468,5 429,5
8,5 1002,3 859,1 751,7 668,2 601,4 546,7 501,2
9,0 1137,6 975,1 853,2 758,4 682,6 620,5 568,8
9,5 1213,1 1039,8 909,8 808,7 727,9 661,7 606,6
10,0 1312,9 1125,3 984,7 875,3 787,7 716,1 656,5
10,5 1444,6 1238,2 1083,5 963,1 866,8 788,0 722,3
11,0 1570,9 1346,5 1178,2 1047,3 942,5 856,9 785,5
11,5 1731,2 1483,9 1298,4 1154,1 1038,7 944,3 865,6
kg / ha.
25

POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 4
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
0,5 32,9 28,2 24,7 21,9 19,7 17,9 16,5
1,0 52,7 45,2 39,5 35,1 31,6 28,7 26,4
1,5 73,5 63,0 55,1 49,0 44,1 40,1 36,8
2,0 92,2 79,0 69,2 61,5 55,3 50,3 46,1
2,5 118,4 101,5 88,8 78,9 71,0 64,6 59,2
3,0 144,8 124,1 108,6 96,5 86,9 79,0 72,4
3,5 178,0 152,6 133,5 118,7 106,8 97,1 89,0
4,0 211,0 180,9 158,3 140,7 126,6 115,1 105,5
4,5 269,1 230,7 201,8 179,4 161,5 146,8 134,6
5,0 310,6 266,2 233,0 207,1 186,5 169,4 155,3
5,5 351,3 301,1 263,5 234,2 210,8 191,6 175,7
6,0 415,0 355,7 311,3 276,7 249,0 226,4 207,5
6,5 468,9 401,9 351,7 312,6 281,3 255,8 234,5
7,0 536,6 459,9 402,5 357,7 322,0 292,7 268,3
7,5 617,1 528,9 462,8 411,4 370,3 336,6 308,6
8,0 668,0 572,6 501,0 445,3 400,8 364,4 334,0
8,5 779,6 668,2 584,7 519,7 467,8 425,5 389,8
9,0 884,8 758,4 663,6 589,9 530,9 482,6 442,4
9,5 943,6 808,8 707,7 629,1 566,2 514,7 471,8
10,0 1021,2 875,3 765,9 680,8 612,7 557,0 510,6
10,5 1123,6 963,1 842,7 749,1 674,2 612,9 561,8
11,0 1221,8 1047,3 916,4 814,5 733,1 666,4 610,9
11,5 1346,5 1154,1 1009,9 897,7 807,9 734,5 673,3
kg / ha.
POSIÇÃO NO DISCO
LANÇADOR CURTO 3
LANÇADOR LONGO 3
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
0,5 24,7 21,2 18,5 16,5 14,8 13,5 12,4
1,0 39,5 33,9 29,6 26,3 23,7 21,5 19,8
1,5 55,2 47,3 41,4 36,8 33,1 30,1 27,6
2,0 69,2 59,3 51,9 46,1 41,5 37,7 34,6
2,5 88,8 76,1 66,6 59,2 53,3 48,4 44,4
3,0 108,6 93,1 81,5 72,4 65,2 59,2 54,3
3,5 133,5 114,4 100,1 89,0 80,1 72,8 66,8
4,0 158,3 135,7 118,7 105,5 95,0 86,3 79,2
4,5 201,8 173,0 151,4 134,5 121,1 110,1 100,9
5,0 232,9 199,6 174,7 155,3 139,7 127,0 116,5
5,5 263,5 225,9 197,6 175,5 158,1 143,7 131,8
6,0 311,3 266,8 233,5 207,5 186,8 169,8 155,7
6,5 351,7 301,5 263,8 234,5 211,0 191,8 175,9
7,0 402,5 345,0 301,9 268,3 241,5 219,5 201,3
7,5 462,8 396,7 347,1 308,5 277,7 252,4 231,4
8,0 501,0 429,4 375,8 334,0 300,6 273,3 250,5
8,5 584,7 501,2 438,5 389,8 350,8 318,9 292,4
9,0 663,6 568,8 497,7 442,4 398,2 362,0 331,9
9,5 707,7 606,6 530,8 471,8 424,2 386,0 353,9
10,0 765,9 656,5 574,4 510,6 459,5 417,8 383,0
10,5 842,7 722,3 632,0 561,8 505,6 459,7 421,4
11,0 916,3 785,4 687,2 610,9 549,8 499,8 458,2
11,5 1009,9 865,6 757,4 673,3 605,9 550,9 505,0
kg / ha.
26

PRODUTO UREIA
POSIÇÃO NO DISCO
LANÇADOR CURTO 130 mm (OPCIONAL) 3,5
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 42,5 36,4 31,9 28,3 25,5 23,2 21,3
3,5 56,4 48,3 42,3 37,6 33,8 30,8 28,2
4,0 80,4 68,9 60,3 53,6 48,2 43,9 40,2
4,5 94,9 81,3 71,2 63,3 56,9 51,8 47,5
5,0 123,7 106,0 92,8 82,5 74,2 67,5 61,9
5,5 149,2 127,9 111,9 99,5 89,5 81,4 74,6
6,0 190,9 163,6 143,2 127,3 114,5 104,1 95,5
6,5 216,4 185,5 162,3 144,3 129,8 118,0 108,2
7,0 259,3 222,3 194,5 172,9 155,6 141,4 129,7
7,5 299,2 256,5 224,4 199,5 179,5 163,2 149,6
8,0 352,0 301,7 264,0 234,7 211,2 192,0 176,0
8,5 408,8 350,4 306,6 272,5 245,3 223,0 204,4
9,0 443,6 380,2 332,7 3295,7 266,2 242,0 221,8
9,5 558,3 4878,5 418,7 372,2 335,0 304,5 279,2
10,0 652,1 558,9 489,1 434,7 391,3 355,7 326,1
10,5 680,1 582,9 51,01 453,4 408,1 371,0 340,1
11,0 757,2 649,0 567,9 504,8 454,3 413,0 378,6
11,5 833,9 714,8 625,4 555,9 500,3 454,9 417,0
12,0 954,9 818,5 716,2 636,6 572,9 520,9 477,5
12,5 1048,7 898,9 786,5 699,1 629,2 572,0 524,4
13,0 1106,5 948,4 829,9 737,7 663,9 603,5 553,3
13,5 1204,0 1032,0 903,0 802,7 722,4 656,7 602,0
14,0 1351,7 1158,6 1013,8 901,1 811,0 737,3 675,9
14,5 1429,7 1225,5 1072,3 953,1 857,8 779,8 714,9
15,0 1485,6 1273,4 1114,2 990,4 891,4 810,3 742,8
kg / ha.
PRODUTO UREIA
POSIÇÃO NO DISCO
LANÇADOR CURTO 130 mm (OPCIONAL) 3,5
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 36,5 31,3 27,4 24,3 21,9 19,9 18,3
3,5 48,3 41,4 36,2 32,2 29,0 26,3 24,2
4,0 68,9 59,1 51,7 45,9 41,3 37,6 34,5
4,5 81,4 69,8 61,1 54,3 48,8 44,4 40,7
5,0 106,1 90,9 79,6 70,7 63,7 57,9 53,1
5,5 127,9 109,6 95,9 85,3 76,7 69,8 64,0
6,0 163,7 140,3 122,8 109,1 98,2 89,3 81,9
6,5 185,5 159,0 139,1 123,7 111,3 101,2 92,8
7,0 222,3 190,5 166,7 148,2 133,4 121,3 111,2
7,5 256,6 219,9 192,4 171,0 153,9 139,9 128,3
8,0 301,7 258,6 226,3 201,1 181,0 164,6 150,9
8,5 350,4 300,3 262,8 233,6 210,2 191,1 175,2
9,0 380,2 325,9 285,2 253,5 228,1 207,4 190,1
9,5 478,5 410,1 358,9 319,0 287,1 261,0 239,3
10,0 559,0 479,1 419,3 372,7 335,4 304,9 279,5
10,5 583,0 499,7 437,3 388,7 349,8 318,0 291,5
11,0 649,0 566,3 486,8 432,7 389,4 354,0 324,5
11,5 714,7 612,6 536,0 476,5 428,8 389,8 357,4
12,0 818,5 701,6 613,9 545,7 491,1 446,5 409,3
12,5 898,5 770,1 673,9 599,0 539,1 490,1 449,3
13,0 948,5 813,0 711,4 632,3 569,1 517,4 474,3
13,5 1032,0 884,6 774,0 688,0 619,2 562,9 516,0
14,0 1158,6 993,1 869,0 772,4 695,2 632,0 579,3
14,5 1225,5 1050,4 919,1 817,0 735,3 668,5 612,8
15,0 1273,4 1091,5 955,1 848,9 764,0 694,6 636,7
kg / ha.
27

PRODUTO UREIA
POSIÇÃO NO DISCO
LANÇADOR CURTO 3,5
LANÇADOR LONGO 3
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 28,4 24,3 21,3 18,9 17,0 15,5 14,2
3,5 37,6 32,2 28,2 25,1 22,6 20,5 18,8
4,0 53,6 45,9 40,2 35,7 32,2 29,2 26,8
4,5 63,3 54,3 47,5 42,2 38,0 34,5 31,7
5,0 82,5 70,7 61,9 55,0 49,5 45,0 41,3
5,5 99,5 95,3 74,6 66,3 59,7 54,3 49,8
6,0 127,3 109,1 95,5 84,9 76,4 69,4 63,7
6,5 144,3 123,7 108,2 96,2 86,6 78,4 72,2
7,0 172,9 148,2 129,7 115,3 103,7 94,3 86,5
7,5 199,5 171,0 149,6 133,0 119,7 108,8 99,8
8,0 234,7 201,2 176,0 156,6 140,8 128,0 117,4
8,5 272,5 233,6 204,4 181,7 163,5 148,6 136,6
9,0 295,7 253,5 221,8 197,1 177,4 161,3 147,9
9,5 372,2 319,0 279,2 248,1 223,3 203,0 186,1
10,0 434,8 372,7 326,1 289,9 260,9 237,2 217,4
10,5 453,4 388,6 340,1 302,3 272,0 247,3 226,7
11,0 504,8 432,7 378,6 336,5 302,9 275,3 252,4
11,5 555,9 476,5 416,9 370,6 333,5 303,2 278,0
12,0 636,6 545,7 477,5 424,4 382,0 347,2 318,3
12,5 699,1 599,2 524,3 466,1 419,5 381,3 349,6
13,0 737,7 632,3 553,3 491,8 442,6 402,4 368,9
13,5 802,7 688,0 602,0 535,1 481,6 437,8 401,4
14,0 901,1 772,4 675,8 600,7 540,7 491,5 450,6
14,5 953,2 817,0 714,9 635,5 571,9 519,9 476,6
15,0 990,4 848,9 742,8 660,3 594,2 540,2 495,2
kg / ha.
PRODUTO UREIA
POSIÇÃO NO DISCO
LANÇADOR CURTO 3,5
LANÇADOR LONGO 1
POSIÇÃO ESCALA
VELOCIDADE MÉDIA
3,0 21,3 18,3 16,0 14,2 12,8 11,6 10,7
3,5 28,2 24,2 21,2 18,8 16,9 15,4 14,1
4,0 40,2 34,5 30,2 26,8 24,1 21,9 20,1
4,5 47,5 40,7 35,6 31,7 28,5 25,9 23,8
5,0 61,9 53,1 46,4 41,3 37,1 33,8 31,0
5,5 74,6 63,9 56,0 49,7 44,8 40,7 37,3
6,0 95,5 81,9 71,6 63,7 57,3 52,1 47,8
6,5 108,2 92,7 81,2 72,1 64,9 59,0 54,1
7,0 129,7 111,2 97,3 86,5 77,8 70,7 64,9
7,5 149,6 128,2 112,2 99,7 89,9 81,6 74,8
8,0 176,0 150,9 132,0 117,3 105,6 96,0 88,0
8,5 204,4 175,2 153,3 136,3 122,6 111,5 102,2
9,0 221,8 190,1 166,4 147,9 133,1 121,0 110,9
9,5 279,1 239,2 209,3 186,1 167,5 152,2 139,6
10,0 326,1 279,5 244,6 217,4 195,7 177,9 163,1
10,5 340,1 291,5 255,1 226,7 204,1 185,5 170,1
11,0 378,6 324,5 284,0 252,4 227,2 206,5 189,3
11,5 416,9 357,3 312,7 277,9 250,1 227,4 208,5
12,0 477,5 409,3 358,1 318,3 286,5 260,5 238,8
12,5 524,3 449,4 393,2 349,5 314,6 286,0 262,2
13,0 553,3 474,3 415,0 368,9 332,0 301,8 276,7
13,5 602,0 516,0 451,5 401,3 361,2 328,4 301,0
14,0 675,8 579,3 506,9 450,5 405,5 368,6 337,9
14,5 714,9 612,8 536,2 476,6 428,9 389,9 357,5
15,0 758,1 649,8 568,6 505,4 454,9 413,5 379,1
kg / ha.
28

Manual de Peças
Semeadeira Adubadeira Sembra 1300 P AH
29

SEMEADEIRA SEMBRA 1300 P AH II – 9871920
27
6
18
20
19
24
17
26 22
21
13
11
14
16
15
10
12
23
3
9
8
25
7
1
4 5
2
28
29
ITEM CODIGO DESCRIÇÃO QTD. ITEM CODIGO DESCRIÇÃO QTD.
1 9871520 Semeadeira Sembra1300-PAH-s/Reservatório 1 16 2013345 ArruelaLisaMédia1/4"Inox 6
2 9870049 ReservatórioSembra1300 1 17 2010469 4
3 9870072 Eixo MexedorS-1300 2 18 2010379 1
4 9890064 Mancal45° DCIN 2 19 2010418 1
5 9890070 Buchado Mancal45° 2 20 2010404 AdesivoTestadoOK 1
6 2010106 Anel ElásticoI-25 DIN472 2 21 2012857 2
7 9871026 Cj.MexedorTriplo 2 22 2012177 AdesivoPelícula Graxeira 1
8 9871006 ConjuntoPeneira S-1300-PAH 2 23 2013403 1
9 9870088 TravadaPeneira 2 24 2010468 1
10 2013350 4 25 9871009 Cj.EngateRápido 4
11 2012871 Arruelade pressão Ø1/4"Inox 10 26 2011749 PinoTrava EngateRegistro 4
12 2013370 PorcaSextavada1/4"UNC Inox 10 27 2010001 Anelde Retenção p/Eixo Ø8,0 -DIN-6799 8
13 2012870 4 28 9890108 Fixadorda Caixade Comando 1
14 2012872 4 29 2013637 AdesivoPerigo Operando 1
15 2013347 6
AdesivoPel.Tr.Faixa Lateral
AdesivoPel.Tr.Logotipo Endereço
AdesivoPelículaAtenção "Cardan"
AdesivoPel.Tr.Logotipo Verde
AdesivoPel.Tr.Verde-CapacidadeSembra 1300 P
AdesivoPelTrSembra1300 PAH
Parafuso Sext.1/4"x 3/4"UNC Inox
Parafuso Sext 1/4"x 1.1/2"UNC -Inox
PorcaSext.1/4"UNC Auto-Fren-Inox
Parafuso Sext 1/4"x 1.1/4"UNC Inox
30

SEMEADEIRA SEMBRA 1300 P AH II SEM RESERVATÓRIO – 9871520
38
39
40
9
3
9
4 3 8
7
11
4 12 6
5
4
3
2
14
13
15
4
12
9
4
3
8
3
9
7
37
39
38
50
3
4
12
41
11
42
9
26
48
47
29
36
27
31
32
33
34
30
33
34
35
25
23
28
33
34
20
19
24
22
16
22
1
9
3 12
4
45
4
12
3
4
12
11
43
44
4
12
48
46
18
21
17
5
4
3
51
10
49
31

SEMEADEIRA SEMBRA 1300 P AH II SEM RESERVATÓRIO – 9871520
ITEM CÓDIGO DESCRIÇÃO QTD.
1 9871010 Estrutura Sembra 1300 PAH 1
2 9871027 Caixa de Transmissão Sembra 1300 PAH 1
3 2013361 Arruela lisa Ø10 (Nominal) Inox 2,5 - aba larga 40
4 2012992 Arruela de Pressão Ø3/8" Inox 46
5 2012994 Parafuso Sextavado 3/8" x 1" Inox 8
6 9870199 Suporte da Transmissão S-1300 PAH 1
7 9871019 Caixa de Transmissão do Disco S-1300 2
8 9660198 Suporte de Fixação Caixa Transmissão 4
9 2013354 Parafuso Sextavada 3/8" x 1.1/4" UNC Inox 26
10 9870196 Luva Menor 1
11 2013360 Parafuso Sextavado 3/8"x2.1/2" UNC RI Inox 4
12 2012991 Porca Sextavada 3/8" UNC Inox 30
13 2010407 Engrenagem Z-15 1
14 2010275 Chaveta DIN-6885 A-8 7x67 1
15 9870161 Luva Maior S1300-N 1
16 9870086 Mancal da Roda Dentada 1
17 2013344 Arruela Lisa 5/16" Inox 3
18 2013353 Parafuso Sext. 5/16" x 1.1/4" UNC Inox 3
20 2013357 Porca Sext. 5/16" UNC Inox 3
21 2010420 Graxeira 1/8" - 45º BSP 1
22 2012462 Rolamento 6005 ZC-3 2
23 9870046 Eixo da Roda Dentada 1
24 2010043 Anel Elástico E-25 DIN-471 1
25 2010277 Chaveta DIN-6885 A-8 x 6 x 28 1
26 9870087 Bucha de Encosto 1
27 2010408 Engrenagem 1.4 Z-45 P-12,7 T2 ASA 1
29 2012453 Corrente Daido RC-40 08A 1
30 9871044 Capa da Transmissão Direita Compl 1
31 9870158 Capa da Transmissão Esquerda 1
32 2013345 Arruela Lisa Média 1/4" Inox 4
33 2012871 Arruela de Pressão Ø 1/4" Inox 7
34 2013350 Parafuso Sextavado 1/4" x 3/4" UNC Inox 7
35 2011013 Vedação do Cabo DCIN 1
36 2010389 Emenda CL 08 A/1P 12,7 ASA 1
37 9871007 Conjunto Disco Espalhador Direito - Inox 1
38 2010818 Pino Elástico Ø 8 x 36 DIN-1481 2
40 9871011 Conjunto Disco Espalhador Esquerdo - Inox 1
41 9871004 Conjunto Dosador Direito 1
42 9871005 Conjunto Dosador Esquerdo 1
43 2012455 Eixo Cardan 1000/2P 1
44 9870042 Saia Protetora S-1300 1
45 2013362 Paraf. Francês 3/8" x 1" UNC Inox 8
46 9200126 Pino de Trava 1
47 2013257 Pino do 3º Ponto Quebra Dedo 2
48 2011725 Pino Trava Universal 7/16" x 2" 3
49 2011238 Placa de Identificação 1
50 2013505 Tampa Plástica para Tubo 2
51 2011334 Caixa Comando 02 Cabos 1
32

CAIXA DE TRANSMISSÃO DO DISCO – 9871019
6
8
16
5
18
9
12
7
17
13
15
4
10
2
3
1
14
11
10
1 9660248 Caixa de Transmissão Sembra 1
2 9660245 Mancal de Entrada Sembra 1
3 9660247 Eixo de Entrada II Sembra 400 P 1
4 2013019 Engrenagem Z-20 (Coroa) (8515 HD) 1
5 2010279 Chaveta DIN-6885 A-8 x 6 x 40 1
7 2010924 Rolamento 6206 C-3 (1ª Linha) 2
8 2010049 Anel Elástico I-62 DIN-472 1
9 2010877 Retentor 30 x 40 x 7 BR 1
11 9880303 Mancal de Saída II 1
13 2011906 Retentor 25 x 40 x 8BR 1
14 9870081 Eixo vertical S-1300 1
15 2013018 Engrenagem Z-15 (Pinhão) (8415 HE) 1
16 2010278 Chaveta DIN-6885 A-8 x 5,5 x 38 1
18 2010862 Plug Galvanizado 1/2" BSP 1
33

CAIXA DE TRANSMISSÃO CENTRAL S 1300 P AH – 9871027
10
6
5
8
2
13
11
3
5
6
1
6
5
9
10
4
13
12
5
6
10
7
1 9870023 Caixa de Transmissão S-1300 1
2 9870024 Tampa da Caixa de Transmissão 1
3 9870025 Eixo Receptor 1
4 9870198 Eixo Maior cx. transm. S-1300 PAH (horizontal) 1
6 2010049 Anel Elástico I-62 DIN-472 4
7 2010684 Parafuso Sextavado 3/16" x 1/2" UNC ZINC. 4
8 2010862 Plug Galvanizado 1/2" BSP 1
10 2010887 Retentor 30 x 62 x 10 BA 3
11 2013003 Engrenagem Cônica 45G. Z-16 m4,5 (841135HE) 1
12 2013004 Engrenagem Cônica 45G. Z-16 m4,5 (841135HD) 1
34

CONJUNTO DOSADOR DIREITO S 1300 P AH – 9871004
16
18
19
15
18
21
20
1
23
22
23
5
8
9
12
11
10
13
4
2
6
17
3
17
14
7
1 9872001 Dosador Direito 1
2 9890056 Pino Roscado 3/8" UNC 1
3 9870044 Bucha Encosto da Comporta 1
4 9872003 Comporta Direita 1
5 9890053 Eixo da Roldana 1
6 2010630 Mola Prato Ø14,2xØ28x1 DIN2093-B 1
7 2013359 Porca Sextavada 3/8" UNC Auto-Frenante Inox 1
8 9890054 Roldana 1
9 9890071 Bucha Sextavada 1
13 9872005 Marcador da Escala 1
14 9890086 Bucha do Pino Roscado 3/8" UNC 1
16 9871015 Conjunto Suporte Direito 1
20 2010005 Arruela Lisa 1/2" Zincada 1
21 2011403 Alavanca 1
22 2011360 Escala Direita 1
23 2010870 Rebite Repuxo AL. A-1/8" x 1/2" 2
35

CONJUNTO DOSADOR ESQUERDO S 1300 P AH – 9871005
8 12
12
11
7
19
20
9
6
1
23
22
10
4
10
21
23
13
14
15
18
17
16
2
5 3
1 9872002 Dosador Esquerdo 1
2 9872004 Comporta Esquerda 1
7 9871018 Conjunto Fundo Dosador Esquerdo 1
8 9871016 Conjunto Suporte Dosador Esquerdo 1
14 9890054 Roldana 1
19 2011403 Alavanca 1
20 2013341 Arruela Lisa Ø12 (Nominal) Inox 3,0 aba larga 1
22 2011361 Escala Esquerda 1
36

CONJUNTO DISCO ESPALHADOR DIREITO S 1300 INOX - 9871007
4 2
3
1
5
6
7
1 9871008 Disco Espalhador Direito S-1300 Inox 1
2 9891010 Conjunto Lançador Curto Direito 1
3 9891012 Conjunto Lançador Longo Direito 1
4 2013363 Parafuso Francês 5/16" x 1" UNC Inox 4
CONJUNTO LANÇADOR CURTO DIREITO S 1300 - 9891010
1
2
4
3
1 9892002 Conjunto Solda Lançador Curto Direito 1
2 9890040 Articulável Direito de Inox 1
37

CONJUNTO LANÇADOR LONGO DIREITO S 1300 - 9891012
1
2
4
3
1 9892004 Conjunto Solda Lançador Longo Direito 1
2 9890040 Articulável Direito de Inox 1
CONJUNTO DISCO ESPALHADOR ESQUERDO S 1300 INOX - 9871011
2 4 3
1
5
6
7
1 9871012 Disco Espalhador Esq. S-1300 Inox 1
2 9891009 Conjunto Lançador Curto Esquerdo 1
3 9891011 Conjunto Lançador Longo Esquerdo 1
4 2013363 Paraf. Francês 5/16" x 1" UNC Inox 4
38

CONJUNTO LANÇADOR CURTO ESQUERDO S 1300 - 9891009
1 2 3 4
1 9892003 Conjunto Solda Lançador Curto Esquerdo 1
2 9890038 Articulável Esquerdo de Inox 1
CONJUNTO LANÇADOR LONGO ESQUERDO S 1300 – 9891011
1 2 4 3
1 9892005 Conjunto Solda Lançador Longo Esquerdo 1
2 9890038 Articulável Esquerdo de Inox 1
39

SEMEADEIRA SEMBRA 1300 P AH II COMANDO HIDR. – 9871930
27
6
18
20
19
24
17
26 22
21
13
11
14
16
15
10
12
23
3
9
8
25
7
1
4 5
2
28
ITEM CODIGO DESCRIÇÃO QTD. ITEM CODIGO DESCRIÇÃO QTD.
1 9871530 SemeadeiraS-1300-PAH-Comando Hidráulico -s/Reservatório 1 15 2013347 6
2 9870049 ReservatórioSembra1300 1 16 2013345 ArruelaLisaMédia1/4"Inox 6
3 9870072 Eixo MexedorS-1300 2 17 2010469 4
4 9890064 Mancal45° DCIN 2 18 2010379 1
5 9890070 Buchado Mancal45° 2 19 2010418 1
6 2010106 AnelElásticoI-25 DIN472 2 20 2010404 AdesivoTestado OK 1
7 9871026 Cj.MexedorTriplo 2 21 2012857 2
8 9871006 Conjunto PeneiraS-1300-PAH 2 22 2012177 AdesivoPelícula Graxeira 1
9 9870088 Trava daPeneira 2 23 2013403 1
10 2013350 4 24 2010468 1
11 2012871 Arrueladepressão Ø1/4"Inox 10 25 9871009 Cj.Engate Rápido 4
12 2013370 PorcaSextavada1/4"UNC Inox 10 26 2011749 PinoTravaEngateRegistro 4
13 2012870 4 27 2010001 Anelde Retenção p/ EixoØ8,0 -DIN-6799 8
14 2012872 4 28 2013637 AdesivoPerigo Operando 1
Parafuso Sext1/4"x 1.1/4"UNC Inox
Adesivo Pel.Tr.FaixaLateral
Adesivo Pel.Tr.Logotipo Endereço
Adesivo PelículaAtenção "Cardan"
Adesivo Pel.Tr.Logotipo Verde
Adesivo Pel.Tr.Verde-Capacidade Sembra1300 P
Parafuso Sext.1/4"x 3/4"UNC Inox Adesivo PelTrSembra1300 PAH
Parafuso Sext1/4"x 1.1/2"UNC -Inox
PorcaSext.1/4"UNC Auto-Fren-Inox
40

SEMEADEIRA SEMBRA 1300 P AH II COMANDO HIDR. SEM RESERVATÓRIO– 9871930
38
39
40
9
3
9
4 3 8
7
11
4 12 6
5
4
3
2
14
13
15
4
12
9
4
3
8
3
9 7
37
39
38
50
3
4
12
41
11
42
9
26
48
47
29
36
27
31
32
33
34
30
33
34
35
25
23
28
33
34
20
19
24
22
16
22
1
9
3
12
4
45
4
12
3
4
12
11
43
44
4
12
48
46
18
21
17
5
4
3
10
49
51
52
53
54 55
41

SEMEADEIRA SEMBRA 1300 P AH II COMANDO HIDR. SEM RESERVATÓRIO– 9871930
42
1 9871010 Estrutura Sembra 1300 PAH 1
2 9871027 Caixa de Transmissão Sembra 1300 PAH 1
6 9870199 Suporte da Transmissão S-1300 PAH 1
7 9871019 Caixa de Transmissão do Disco S-1300 2
8 9660198 Suporte de Fixação Caixa Transmissão 4
9 2013354 Parafuso Sextavado 3/8" x 1.1/4" UNC Inox 26
10 9870196 Luva Menor 1
11 2013360 Parafuso Sextavado 3/8"x2.1/2" UNC RI Inox 4
13 2010407 Engrenagem Z-15 1
14 2010275 Chaveta DIN-6885 A-8 7x67 1
15 9870161 Luva Maior S1300-N 1
16 9870086 Mancal da Roda Dentada 1
18 2013353 Parafuso Sextavado 5/16" x 1.1/4" UNC Inox 3
21 2010420 Graxeira 1/8" - 45º BSP 1
22 2012462 Rolamento 6005 ZC-3 2
23 9870046 Eixo da Roda Dentada 1
25 2010277 Chaveta DIN-6885 A-8 x 6 x 28 1
26 9870087 Bucha de Encosto 1
27 2010408 Engrenagem 1.4 Z-45 P-12,7 T2 ASA 1
29 2012453 Corrente Daido RC-40 08A 1
30 9871044 Capa da Transmissão Direita Compl 1
31 9870158 Capa da Transmissão Esquerda 1
32 2013345 Arruela Lisa Média 1/4" Inox 4
35 2011013 Vedação do Cabo DCIN 1
36 2010389 Emenda CL 08 A/1P 12,7 ASA 1
37 9871007 Conjunto Disco Espalhador Direito - Inox 1
40 9871011 Conjunto Disco Espalhador Esquerdo - Inox 1
41 9871036 Conjunto Dosador Direito Hidráulico 1
42 9871037 Conjunto Dosador Esquerdo Hidráulico 1
43 2012455 Eixo Cardan 1000/2P 1
44 9870042 Saia Protetora S-1300 1
45 2013362 Parafuso Francês 3/8" x 1" UNC Inox 8
46 9200126 Pino de Trava 1
47 2013257 Pino do 3º Ponto Quebra Dedo 2
48 2011725 Pino Trava Universal 7/16" x 2" 3
49 2011238 Placa de Identificação 1
50 2013505 Tampa Plástica para Tubo 2
51 2012656 Mangueira Hidráulica Completa S-1300 2
52 2012009 Niple 9/16" JIC x 1/2" NPT 2
53 2012855 Válvula de Esfera 1/2" NPT 2
54 2011125 Niple1/2" x 1/2" NPT 2
55 2011690 Engate Rápido Macho 1/2" NPT 2

CONJUNTO DOSADOR DIREITO HIDRAÚLICO S 1300 P AH – 9871036
12
11
8
9
11
12
23
22
1
13
14
17
18
19
21
20
2
15
3
21
20
4
31
29
10
16
5
10
32
30
28
27 24
33
25
25
26
6
7
43

CONJUNTO DOSADOR DIREITO HIDRAÚLICO S 1300 P AH – 9871036
1 9872001 Dosador Direito 1
2 9872003 Comporta Direita 1
3 9890056 Pino roscado 3/8" UNC 1
7 2013359 Porca Sext. 3/8" UNC Auto-Frenante Inox 1
9 9871032 Conjunto Suporte Dosador Direito Hidráulico 1
13 2011360 Escala Direita 1
17 9890054 Roldana 1
22 2013361 Arruela Lisa Ø10 (Nominal) Inox 2,5 - aba larga 1
23 2011403 Alavanca 1
24 9871035 Conjunto Fixador e Regulador 1
25 2013341 Arruela lisa Ø12 (Nominal) Inox 3,0 aba larga 2
26 2013366 Porca Sextavada 1/2"WW Auto-Frenante Inox 1
27 2012655 Cilindro Hidráulico ¾" x 68 mm 1
29 9871034 Conjunto Fixação na Comporta 1
30 2013369 Parafuso Sextavado 5/16" x 1" UNC Inox 1
31 2011585 Mola de Tração Ø 30 1
32 2012866 Fole de Borracha 1
33 2013358 Porca Sextavada 1/2" WW Inox 1
44

CONJUNTO DOSADOR ESQUERDO HIDRAÚLICO S 1300 P AH – 9871037
12
11
8
23
22
1
7
6
9 11 12 25 26
10
29
5
4
10
16
17
15
2
3
20
21
28
31
27
33 32
25
24
13
14
19
20
21
30
45

CONJUNTO DOSADOR ESQUERDO HIDRAÚLICO S 1300 P AH – 9871037
1 9872002 Dosador Esquerdo 1
2 9872004 Comporta Esquerda 1
8 9871018 Conjunto Fundo Dosador Esquerdo 1
9 9871033 Conjunto Suporte Dosador Esquerdo Hidráulico 1
13 2011361 Escala Esquerda 1
17 9890054 Roldana 1
23 2011403 Alavanca 1
24 9871035 Conjunto Fixador e Regulador 1
25 2013341 Arruela Lisa Ø12 (Nominal) Inox 3,0 aba larga 2
26 2013366 Porca Sextavada 1/2"WW Auto-Frenante Inox 1
27 2012655 Cilindro Hidráulico ¾" x 68 mm 1
28 9871034 Conjunto Fixação na Comporta 1
30 2013369 Parafuso Sextavado 5/16" x 1" UNC Inox 1
31 2011585 Mola de Tração Ø 30 1
32 2013358 Porca Sextavada 1/2" WW Inox 1
33 2012866 Fole de Borracha 1
46

CERTIFICADO DE GARANTIA
INCOMAGRI – Indústria e Comércio de Máquinas Agrícolas Ltda. lhe dá
a garantia da máquina aqui caracterizada e especificada, dentro das
seguintes condições:
A
1 - O cupom deste manual deve ser preenchido corretamente e enviado
para a fábrica para que a garantia da máquina seja válida.
2 - A garantia é válida por 1 (um ano) contada a partir da data de emissão
da nota fiscal de venda emitida pela revenda para o primeiro proprietário.
3 - Esta garantia cobre defeitos de fabricação apresentados por peças e
componentes exclusivamente analisados e comprovados pela fábrica.
4 - A garantia não terá validade nos casos em que:
A máquina ou peças forem avariadas por descuido de transporte ou
armazenagem na revenda, ou por uso indevido, ou ainda por quaisquer
desgastes decorrentes de uso normal;
 Houver falta ou uso de lubrificação não recomendadas no manual de
operação e peças;
 Ocorrer a inobservância das instruções, recomendações de uso e
cuidados de manutenção contidos no manual de operação;
 Houver modificações e/ou adaptações ou emprego de peças e/ou
acessórios não originais.
5 - Todas as solicitações de garantia deverão ser apresentadas às revendas
autorizadas pela INCOMAGRI, que encaminharão à fábrica através de um
relatório de garantia juntamente com a peça defeituosa.
6 - Somente serão cumpridas as cláusulas do presente certificado de
garantia se o cupom anexo estiver de posse da INCOMAGRI, quando da
solicitação da garantia, devidamente preenchido e acompanhado da cópia
xerográfica da nota fiscal de venda da máquina ao usuário.
47

CONTROLE DE GARANTIA DO PROPRIETÁRIO
Máquina / Mod.:___________________________________________N° Série_______________________
Nota Fiscal n° ___________________________________________ _________/__________/__________
Nome:__________________________________________________________________________________
Endereço: _______________________________________________________________________________
CEP: ______________________Cidade:_________________________________________UF:___________
____________________________________________________
Assinatura do Proprietário
____________________________________________________
Revendedor - Carimbo e Assinatura
 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
CONTROLE DE GARANTIA DO REVENDEDOR
Nota Fiscal n° ___________________________________________ _________/__________/__________
Nome:__________________________________________________________________________________
Endereço: _______________________________________________________________________________
CEP: ______________________Cidade:_________________________________________UF:___________
____________________________________________________
____________________________________________________
 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
CONTROLE DE GARANTIA DA FÁBRICA
Nota Fiscal n° ___________________________________________ _________/__________/__________
Nome:__________________________________________________________________________________
Endereço: _______________________________________________________________________________
CEP: ______________________Cidade:_________________________________________UF:___________
____________________________________________________
____________________________________________________
 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Preencher, destacar e enviar à fábrica

Rev. 03
Rev. 03
INCOMAGRI INDÚSTRIA E COMÉRCIO DE MÁQUINAS AGRÍCOLAS LTDA.
Rodovia SP147 Km 41,930 – Caixa Postal 41 – 13970-970 Itapira SP
CNPJ 52.783.321/0001-03
PABX (19) 3843.9900 – FAX (19) 3863.2951
ASSISTÊNCIA TÉCNICA (19) 3843.9930
Dept. Vendas : vendas@incomagri.com.br
Assistência Técnica : tecnica@incomagri.com.br
www.incomagri.com.br
01/2014

SEMBRA_1300_PAH_Rev_03.pdf

Mais conteúdo relacionado

Mais procurados

Semelhante a SEMBRA_1300_PAH_Rev_03.pdf

SEMBRA_1300_PAH_Rev_03.pdf
