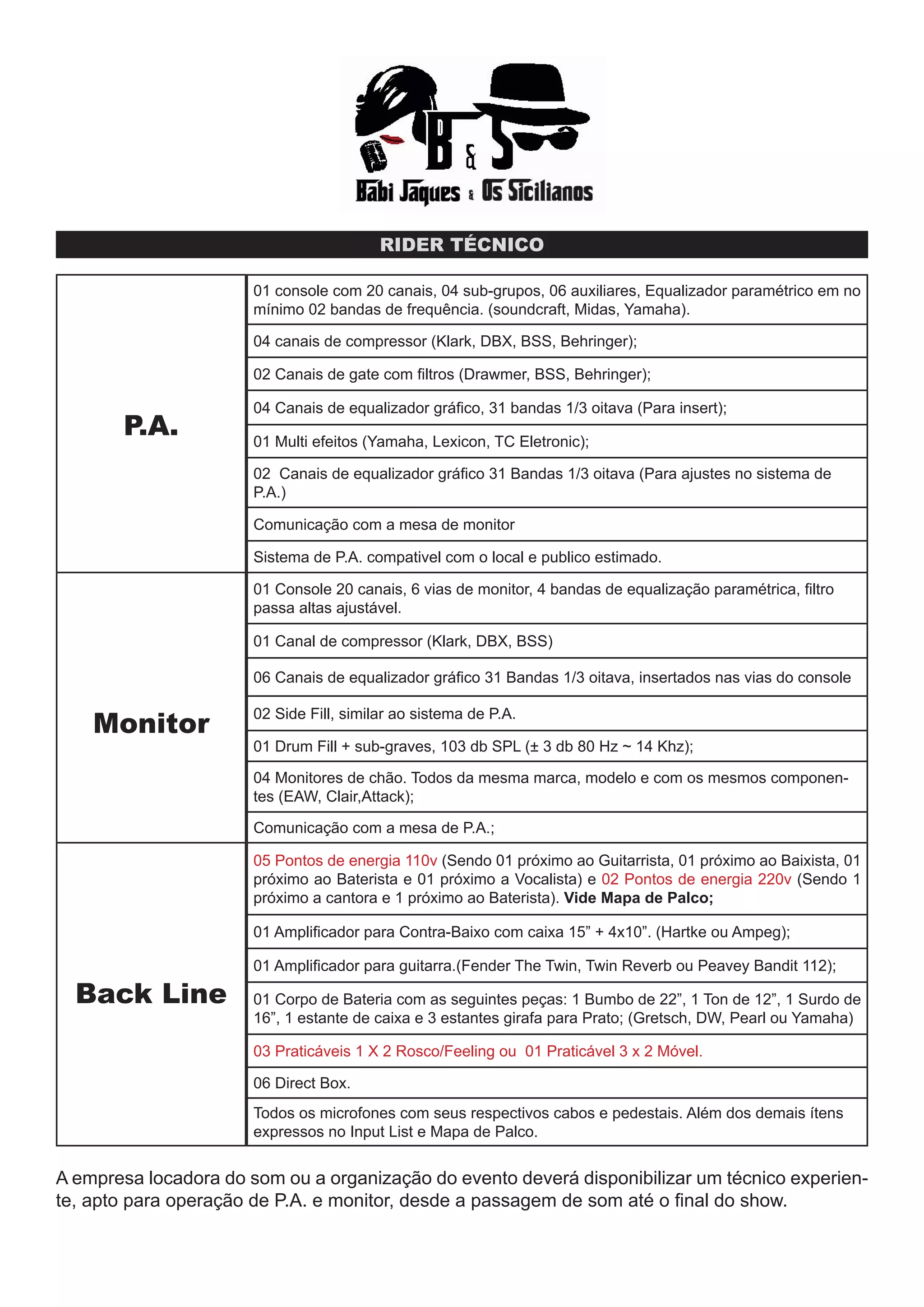

1. RIDER TÉCNICO
01 console com 20 canais, 04 sub-grupos, 06 auxiliares, Equalizador paramétrico em no
mínimo 02 bandas de frequência. (soundcraft, Midas, Yamaha).
04 canais de compressor (Klark, DBX, BSS, Behringer);
P.A. 01 Multi efeitos (Yamaha, Lexicon, TC Eletronic);
Comunicação com a mesa de monitor
01 Canal de compressor (Klark, DBX, BSS)
Monitor
04 Monitores de chão. Todos da mesma marca, modelo e com os mesmos componen-
(Sendo 01 próximo ao Guitarrista, 01 próximo ao Baixista, 01
próximo ao Baterista e 01 próximo a Vocalista) e (Sendo 1
próximo a cantora e 1 próximo ao Baterista). Vide Mapa de Palco;
Back Line
06 Direct Box.
-

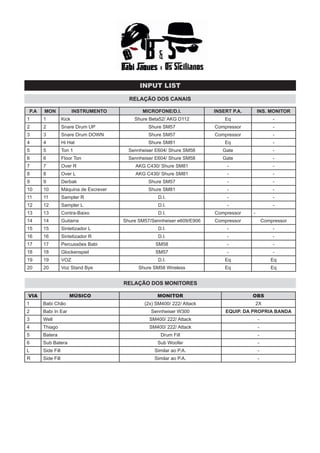

2. INPUT LIST
RELAÇÃO DOS CANAIS
P.A MON INSTRUMENTO MICROFONE/D.I. INSERT P.A. INS. MONITOR
1 1 Kick Shure Beta52/ AKG D112 Eq -
2 2 Snare Drum UP Shure SM57 Compressor -
3 3 Snare Drum DOWN Shure SM57 Compressor -
4 4 Hi Hat Shure SM81 Eq -
5 5 Ton 1 Sennheiser E604/ Shure SM58 Gate -
6 6 Floor Ton Sennheiser E604/ Shure SM58 Gate -
7 7 Over R AKG C430/ Shure SM81 - -
8 8 Over L AKG C430/ Shure SM81 - -
9 9 Derbak Shure SM57 - -
10 10 Máquina de Escrever Shure SM81 - -
11 11 Sampler R D.I. - -
12 12 Sampler L D.I. - -
13 13 Contra-Baixo D.I. Compressor -
14 14 Guitarra Shure SM57/Sennheiser e609/E906 Compressor Compressor
15 15 Sintetizador L D.I. - -
16 16 Sintetizador R D.I. - -
17 17 Percussões Babi SM58 - -
18 18 Glockenspiel SM57 - -
19 19 VOZ D.I. Eq Eq
20 20 Voz Stand Bye Shure SM58 Wireless Eq Eq
RELAÇÃO DOS MONITORES
VIA MÚSICO MONITOR OBS
1 Babi Chão (2x) SM400/ 222/ Attack 2X
2 Babi In Ear Sennheiser W300 EQUIP. DA PROPRIA BANDA
3 Well SM400/ 222/ Attack -
4 Thiago SM400/ 222/ Attack -
5 Batera Drum Fill -
6 Sub Batera Sub Woofer -
L Side Fill Similar ao P.A. -
R Side Fill Similar ao P.A. -

3. MAPA DE PALCO
ALEXANDRE
CENÁRIO BACKGROUND CENÁRIO BACKGROUND
VIA 5
SAMPLER L e R VIA 6
A/C - 110v
MAQUINA DE
ESCREVER
CENÁRIO ALEXANDRE CENÁRIO NEON
A/C - 220v A/C - 220v
DERBAK
CENÁRIO TELEVISAO
AMP DE BAIXO A/C - 110v AMP DE GUITARRA
BATERIA
CENÁRIO ARARA
GLOCKENSPIEL
BÁRBARA
THIAGO WELL
PERCUSSOES BABI CENÁRIO BABI
A/C - 220v
SIDE R SIDE L
PEDAL BOARD BAIXO PEDAL DE VOZ PEDAL BOARD GUITARRA
A/C - 110v A/C - 110v A/C - 110v
VIA 4 VIA 1 VIA 1 VIA 3
