1. Arquitetura de Computadores
Módulo 4C – Instalação e Configuração de Redes Locais

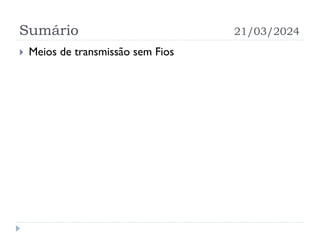

2. Sumário 21/03/2024
 Meios de transmissão sem Fios

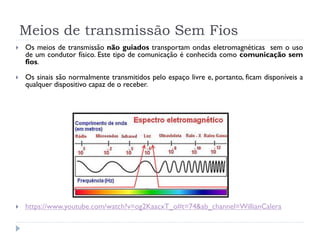

3. Meios de transmissão Sem Fios
 Os meios de transmissão não guiados transportam ondas eletromagnéticas sem o uso
de um condutor físico. Este tipo de comunicação é conhecida como comunicação sem
fios.
 Os sinais são normalmente transmitidos pelo espaço livre e, portanto, ficam disponíveis a
qualquer dispositivo capaz de o receber.
 https://www.youtube.com/watch?v=og2KaacxT_o#t=74&ab_channel=WillianCalera

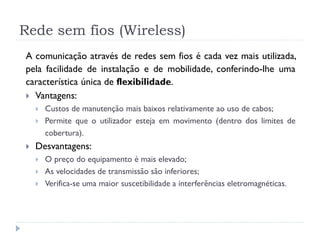

4. Rede sem fios (Wireless)
A comunicação através de redes sem fios é cada vez mais utilizada,
pela facilidade de instalação e de mobilidade, conferindo-lhe uma
característica única de flexibilidade.
 Vantagens:
 Custos de manutenção mais baixos relativamente ao uso de cabos;
 Permite que o utilizador esteja em movimento (dentro dos limites de
cobertura).
 Desvantagens:
 O preço do equipamento é mais elevado;
 As velocidades de transmissão são inferiores;
 Verifica-se uma maior suscetibilidade a interferências eletromagnéticas.

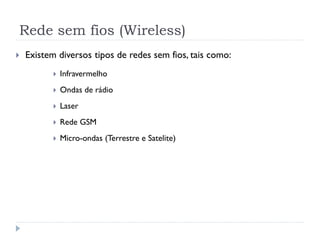

5. Rede sem fios (Wireless)
 Existem diversos tipos de redes sem fios, tais como:
 Infravermelho
 Ondas de rádio
 Laser
 Rede GSM
 Micro-ondas (Terrestre e Satelite)

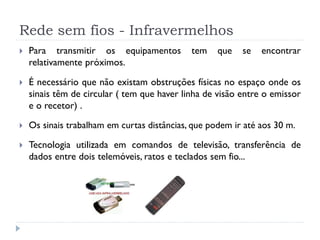

6. Rede sem fios - Infravermelhos
 Para transmitir os equipamentos tem que se encontrar
relativamente próximos.
 É necessário que não existam obstruções físicas no espaço onde os
sinais têm de circular ( tem que haver linha de visão entre o emissor
e o recetor) .
 Os sinais trabalham em curtas distâncias, que podem ir até aos 30 m.
 Tecnologia utilizada em comandos de televisão, transferência de
dados entre dois telemóveis, ratos e teclados sem fio...

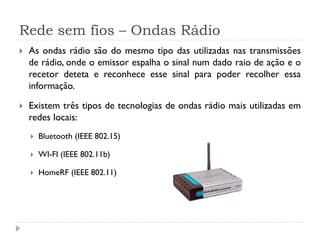

7. Rede sem fios – Ondas Rádio
 As ondas rádio são do mesmo tipo das utilizadas nas transmissões
de rádio, onde o emissor espalha o sinal num dado raio de ação e o
recetor deteta e reconhece esse sinal para poder recolher essa
informação.
 Existem três tipos de tecnologias de ondas rádio mais utilizadas em
redes locais:
 Bluetooth (IEEE 802.15)
 WI-FI (IEEE 802.11b)
 HomeRF (IEEE 802.11)

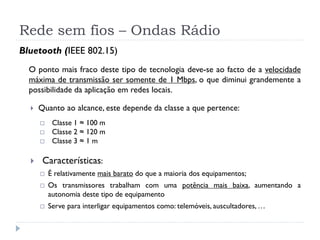

8. Rede sem fios – Ondas Rádio
Bluetooth (IEEE 802.15)
O ponto mais fraco deste tipo de tecnologia deve-se ao facto de a velocidade
máxima de transmissão ser somente de 1 Mbps, o que diminui grandemente a
possibilidade da aplicação em redes locais.
 Quanto ao alcance, este depende da classe a que pertence:
 Classe 1 ≈ 100 m
 Classe 2 ≈ 120 m
 Classe 3 ≈ 1 m
 Características:
 É relativamente mais barato do que a maioria dos equipamentos;
 Os transmissores trabalham com uma potência mais baixa, aumentando a
autonomia deste tipo de equipamento
 Serve para interligar equipamentos como: telemóveis, auscultadores, …

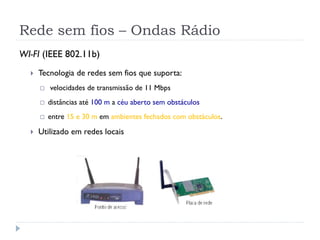

9. Rede sem fios – Ondas Rádio
WI-FI (IEEE 802.11b)
 Tecnologia de redes sem fios que suporta:
 velocidades de transmissão de 11 Mbps
 distâncias até 100 m a céu aberto sem obstáculos
 entre 15 e 30 m em ambientes fechados com obstáculos.
 Utilizado em redes locais

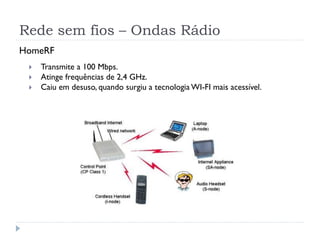

10. Rede sem fios – Ondas Rádio
HomeRF
 Transmite a 100 Mbps.
 Atinge frequências de 2,4 GHz.
 Caiu em desuso, quando surgiu a tecnologia WI-FI mais acessível.

11. Rede sem fios – Micro-ondas Terrestre
 Transmissão de redes de área metropolitana MAN
 Não conseguem transmitir através de obstáculos (precisam estar
alinhadas e em visão direta uma da outra).
 São necessários repetidores para comunicar em longas distâncias.
 Utilizadas quando o uso de cabo é impraticável.

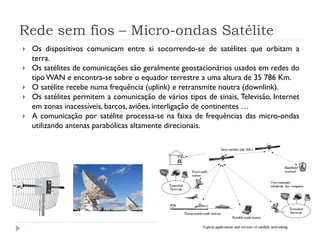

12.  Os dispositivos comunicam entre si socorrendo-se de satélites que orbitam a
terra.
 Os satélites de comunicações são geralmente geostacionários usados em redes do
tipo WAN e encontra-se sobre o equador terrestre a uma altura de 35 786 Km.
 O satélite recebe numa frequência (uplink) e retransmite noutra (downlink).
 Os satélites permitem a comunicação de vários tipos de sinais, Televisão, Internet
em zonas inacessíveis, barcos, aviões, interligação de continentes …
 A comunicação por satélite processa-se na faixa de frequências das micro-ondas
utilizando antenas parabólicas altamente direcionais.
Rede sem fios – Micro-ondas Satélite

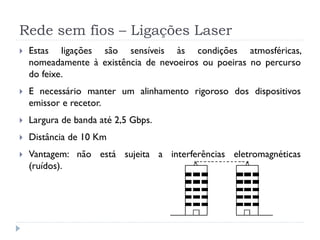

13. Rede sem fios – Ligações Laser
 Estas ligações são sensíveis às condições atmosféricas,
nomeadamente à existência de nevoeiros ou poeiras no percurso
do feixe.
 E necessário manter um alinhamento rigoroso dos dispositivos
emissor e recetor.
 Largura de banda até 2,5 Gbps.
 Distância de 10 Km
 Vantagem: não está sujeita a interferências eletromagnéticas
(ruídos).

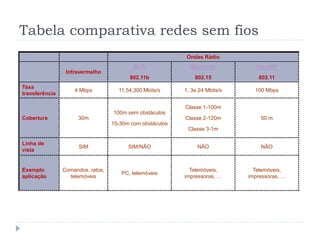

14. Tabela comparativa redes sem fios
Ondas Rádio
Infravermelho
Wi-Fi
802.11b
Bluetooth
802.15
HomeRF
802.11
Taxa
transferência
4 Mbps 11,54,300 Mbits/s 1, 3e 24 Mbits/s 100 Mbps
Cobertura 30m
100m sem obstáculos
15-30m com obstáculos
Classe 1-100m
Classe 2-120m
Classe 3-1m
50 m
Linha de
vista
SIM SIM/NÃO NÃO NÃO
Exemplo
aplicação
Comandos, ratos,
telemóveis
PC, telemóveis
Telemóveis,
impressoras, …
Telemóveis,
impressoras, …

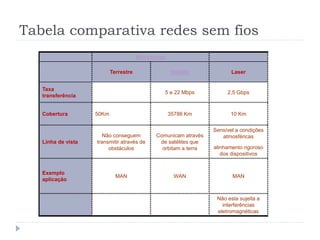

15. Tabela comparativa redes sem fios
Microondas
Terrestre Satélite Laser
Taxa
transferência
5 e 22 Mbps 2,5 Gbps
Cobertura 50Km 35786 Km 10 Km
Linha de vista
Não conseguem
transmitir através de
obstáculos
Comunicam através
de satélites que
orbitam a terra
Sensível a condições
atmosféricas
alinhamento rigoroso
dos dispositivos
Exemplo
aplicação
MAN WAN MAN
Não esta sujeita a
interferências
eletromagnéticas

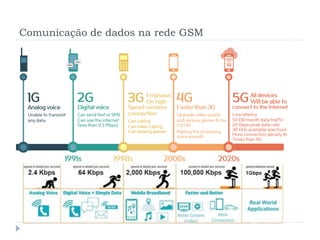

16. Comunicação de dados na rede GSM
