O protocolo X.25 surgiu em 1976 e dominou as comunicações WAN por muitos anos, definindo 3 níveis: Pacote, Link Access e Físico. As redes X.25 permitem que computadores ou periféricos remotos se comuniquem através de ligações digitais sem linhas dedicadas, encaminhando pacotes individuais de dados entre destinos com base no endereçamento. O protocolo está sendo substituído por outros menores, com menos overhead e maior velocidade.

1. PROTOCOLO X.25 EFA Curso Gestão de Redes Escola Secundária Fontes Pereira de Melo José Guimarães

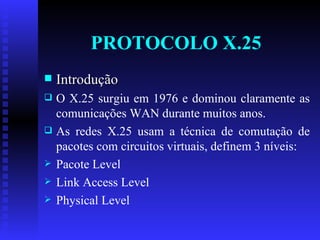

2. PROTOCOLO X.25 Introdução O X.25 surgiu em 1976 e dominou claramente as comunicações WAN durante muitos anos. As redes X.25 usam a técnica de comutação de pacotes com circuitos virtuais, definem 3 níveis: Pacote Level Link Access Level Physical Level

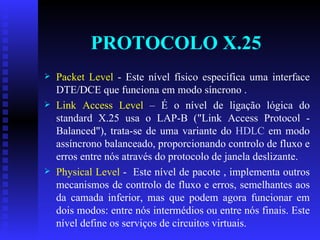

3. PROTOCOLO X.25 Packet Level - Este nível físico especifica uma interface DTE/DCE que funciona em modo síncrono . Link Access Level – É o nível de ligação lógica do standard X.25 usa o LAP-B ("Link Access Protocol - Balanced"), trata-se de uma variante do HDLC em modo assíncrono balanceado, proporcionando controlo de fluxo e erros entre nós através do protocolo de janela deslizante. Physical Level - Este nível de pacote , implementa outros mecanismos de controlo de fluxo e erros, semelhantes aos da camada inferior, mas que podem agora funcionar em dois modos: entre nós intermédios ou entre nós finais. Este nível define os serviços de circuitos virtuais.

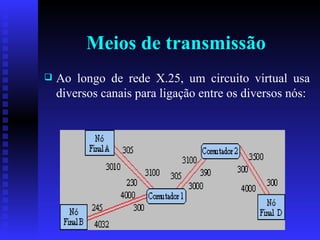

4. Meios de transmissão Ao longo de rede X.25, um circuito virtual usa diversos canais para ligação entre os diversos nós:

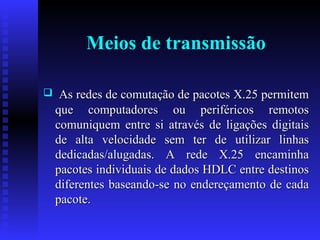

5. Meios de transmissão As redes de comutação de pacotes X.25 permitem que computadores ou periféricos remotos comuniquem entre si através de ligações digitais de alta velocidade sem ter de utilizar linhas dedicadas/alugadas. A rede X.25 encaminha pacotes individuais de dados HDLC entre destinos diferentes baseando-se no endereçamento de cada pacote.

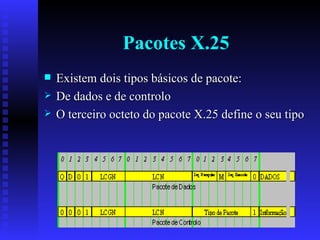

6. Pacotes X.25 Existem dois tipos básicos de pacote: De dados e de controlo O terceiro octeto do pacote X.25 define o seu tipo

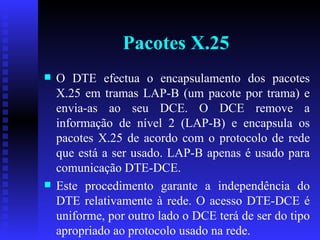

7. Pacotes X.25 O DTE efectua o encapsulamento dos pacotes X.25 em tramas LAP-B (um pacote por trama) e envia-as ao seu DCE. O DCE remove a informação de nível 2 (LAP-B) e encapsula os pacotes X.25 de acordo com o protocolo de rede que está a ser usado. LAP-B apenas é usado para comunicação DTE-DCE. Este procedimento garante a independência do DTE relativamente à rede. O acesso DTE-DCE é uniforme, por outro lado o DCE terá de ser do tipo apropriado ao protocolo usado na rede.

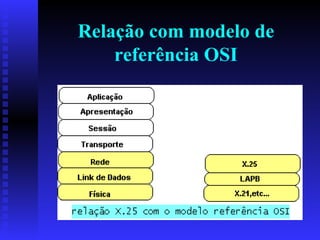

8. Relação com modelo de referência OSI

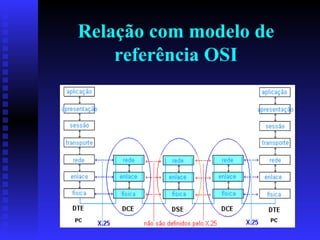

9. Relação com modelo de referência OSI

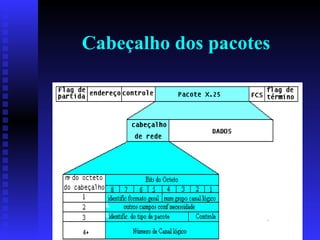

10. Cabeçalho dos pacotes Cabeçalho distingue os tipos de pacote

11. Cabeçalho dos pacotes

12. X.25 com protocolo TCP/IP Aplicações X.25 com transparência de localização . Transporta tráfego TCP/IP fornecendo caminho sobre o qual ele pode ser transferido ( tunneling) . Estudo prévio evita problemas na ligação do sistema - hardware e software.

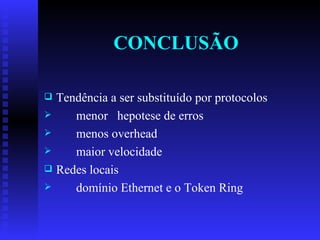

13. CONCLUSÃO Tendência a ser substituído por protocolos menor hepotese de erros menos overhead maior velocidade Redes locais domínio Ethernet e o Token Ring
