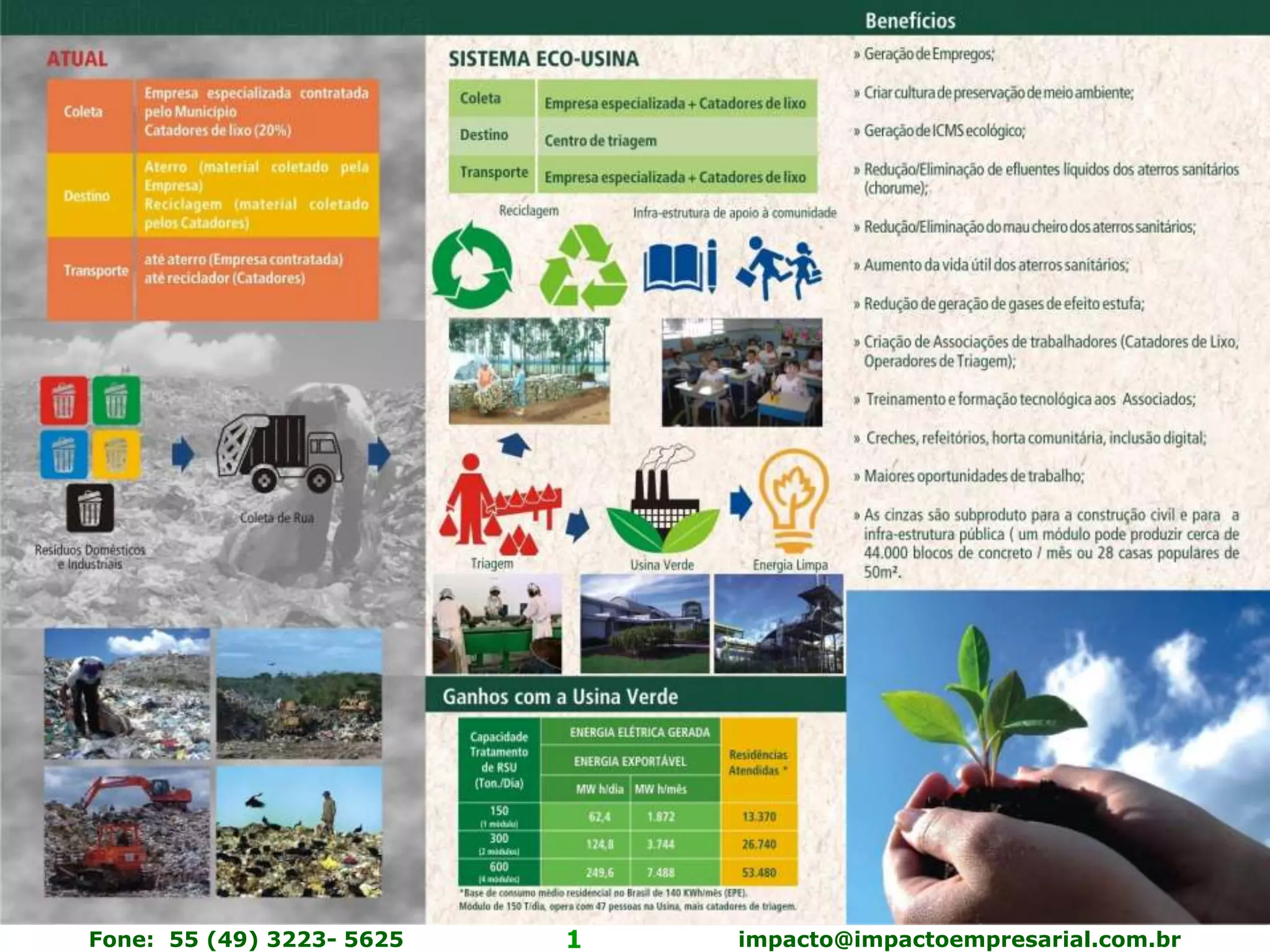

O projeto eco-usina objetiva estabelecer um conceito viável para a transformação do tratamento de resíduos no Brasil, focando nos aspectos ambientais, econômicos e sociais. A proposta inclui a criação de usinas verdes para geração de energia a partir dos resíduos sólidos urbanos coletados, estimulando a reciclagem e gerando empregos.

2. Projeto eco-usina

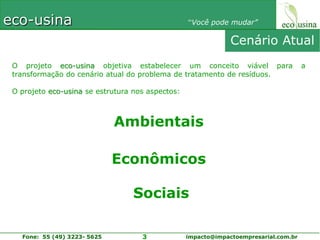

3. Cenário AtualO projeto eco-usina objetiva estabelecer um conceito viável para a transformação do cenário atual do problema de tratamento de resíduos.O projeto eco-usina se estrutura nos aspectos:AmbientaisEconômicos Sociais

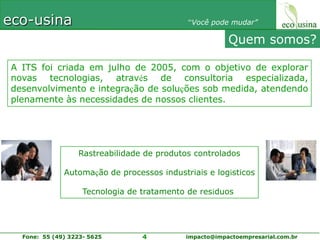

4. Quem somos?A ITS foi criada em julho de 2005, com o objetivo de explorar novas tecnologias, através de consultoria especializada, desenvolvimento e integração de soluções sob medida, atendendo plenamente às necessidades de nossos clientes.Rastreabilidade de produtos controladosAutomação de processos industriais e logísticosTecnologia de tratamento de resíduos

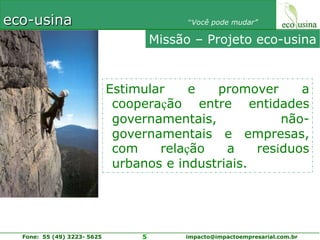

5. Missão – Projeto eco-usinaEstimular e promover a cooperação entre entidades governamentais, não-governamentais e empresas, com relação a resíduos urbanos e industriais.

6. ConceitoPerímetroUrbanoUsinaVerdeRecicladorTriagemFinaTriagemTriagemRecicladorRecicladorTriagem

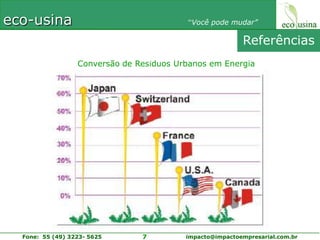

7. ReferênciasConversão de Resíduos Urbanos em Energia

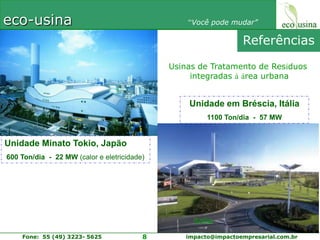

8. ReferênciasUsinas de Tratamento de Resíduos integradas àárea urbanaUnidade em Bréscia, Itália1100 Ton/dia - 57 MWUnidade Minato Tokio, Japão 600 Ton/dia - 22 MW (calor e eletricidade)italia

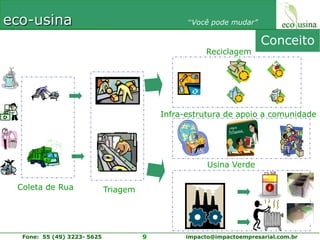

9. ConceitoReciclagemInfra-estrutura de apoio a comunidadeUsina VerdeColeta de RuaTriagem

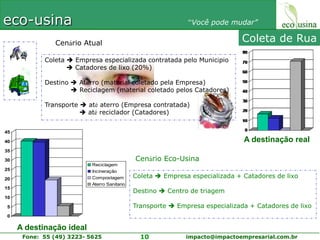

10. Coleta de RuaCenário AtualColeta  Empresa especializada contratada pelo Município  Catadores de lixo (20%)Destino  Aterro (material coletado pela Empresa)  Reciclagem (material coletado pelos Catadores)Transporte  até aterro (Empresa contratada)  até reciclador (Catadores)A destinação realCenário Eco-UsinaColeta  Empresa especializada + Catadores de lixoDestino  Centro de triagemTransporte  Empresa especializada + Catadores de lixoA destinação ideal

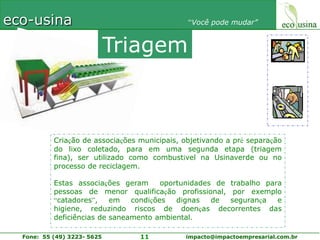

11. TriagemCriação de associações municipais, objetivando a pré separação do lixo coletado, para em uma segunda etapa (triagem fina), ser utilizado como combustível na Usinaverde ou no processo de reciclagem.Estas associações geram oportunidades de trabalho para pessoas de menor qualificação profissional, por exemplo “catadores”, em condições dignas de segurança e higiene, reduzindo riscos de doenças decorrentes das deficiências de saneamento ambiental.

12. Triagem1 – Silo de Resíduos Sólidos Urbanos.2 – Moega de alimentação 3 – Esteiras para segregação de recicláveis.4 – Tambor revolvedor5 – Moinho triturador6 – Peneira rotativa7 – Moinho fragmentador8 – Silo de Combustível Derivado de Resíduos (CDR).* FOTOS MERAMENTE ILUSTRATIVAS

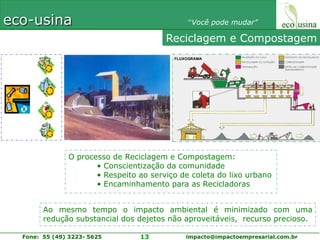

13. Reciclagem e CompostagemO processo de Reciclagem e Compostagem: Conscientização da comunidade

14. Respeito ao serviço de coleta do lixo urbano

15. Encaminhamento para as RecicladorasAo mesmo tempo o impacto ambiental é minimizado com uma redução substancial dos dejetos não aproveitáveis, recurso precioso.

16. Infra-estrutura de apoio a comunidade Criação de Associações de trabalhadores (Catadores de Lixo, Operadores de Triagem) Treinamento e formação tecnológica aos Associados Creches, refeitórios, horta comunitária, inclusão digital (internet, informática, entre outros) Oportunidades de trabalho* FOTOS MERAMENTE ILUSTRATIVAS

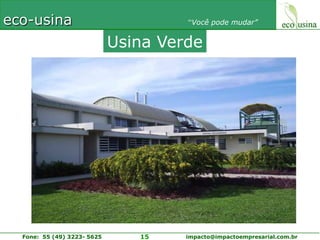

17. Usina Verde

18. Usina Verde

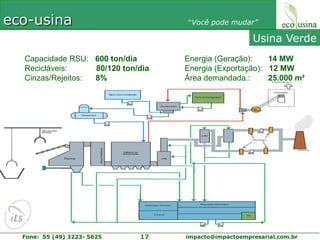

19. Usina VerdeCapacidade RSU: 600 ton/diaEnergia (Geração): 14 MWRecicláveis: 80/120 ton/dia Energia (Exportação): 12 MWCinzas/Rejeitos: 8% Área demandada.: 25.000 m²

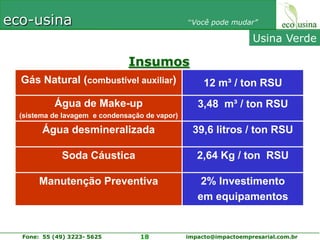

20. 12 m³ / ton RSUGás Natural (combustível auxiliar)Água de Make-up(sistema de lavagem e condensação de vapor)3,48 m³ / ton RSU39,6 litros / ton RSUÁgua desmineralizada2,64 Kg / ton RSUSoda Cáustica2% Investimento em equipamentosManutenção PreventivaUsina VerdeInsumos

21. Residências Atendidas *ENERGIA ELÉTRICA GERADACapacidadeTratamento de RSU(Ton./Dia)ENERGIA EXPORTÁVELGERAÇÃO EFETIVAMWh/anoMWh/mêsMWh/dia13.37021.2161.87262,43,2 MW150( 1 módulo)26.74042.4323.744124,86,4 MW300 ( 2 módulos)53.48084.8647.488249,612,8 MW600 ( 4 módulos)Usina VerdeENERGIA ELÉTRICA* Base: consumo médio residencial no Brasil de 140 kWh/mês (EPE)

22. Usina Verde

23. Benefícios Geração de Empregos Eliminação progressiva de aterros sanitários e suas conseqüências. Redução do risco de doenças Geração de energia limpa, tais como eletricidade e calor (vapor) Geração de ICMS ecológico Crédito de Carbono

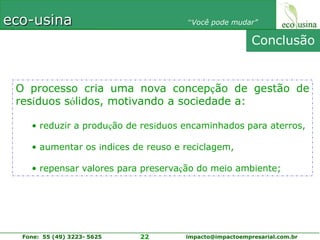

24. ConclusãoO processo cria uma nova concepção de gestão de resíduos sólidos, motivando a sociedade a: reduzir a produção de resíduos encaminhados para aterros,

25. aumentar os índices de reuso e reciclagem,

26. repensar valores para preservação do meio ambiente;Parcerias Estratégicas
