PROCESSO Loctite
O documento discute diferentes tipos de tecnologias adesivas, incluindo: (1) adesivos anaeróbicos cuja cura ocorre na ausência de ar quando em contato com metais; (2) adesivos acrílicos que podem ser bicomponentes ou curados por UV; (3) adesivos cianoacrilatos que polimerizam quando expostos à umidade. O documento também fornece detalhes sobre adesivos epoxídicos, siliconados e uretanos.
PROCESSO Loctite
- 2. Princípios básicos da TecnologiaLoctite • Micro espaço - a grande dificuldade • Contato máximo metal / metal = 30% • A conquista do espaço vazio • A segurança oculta
- 3. TIPOS DE ADESIVOS •ANAERÓBICOS • CIANOACRILATOS • SILICONES • ACRÍLICOS • UV • HOTMELTS • EPOXÍDICOS • PVA • ELASTÔMEROS • POLIURETANOS
- 4.

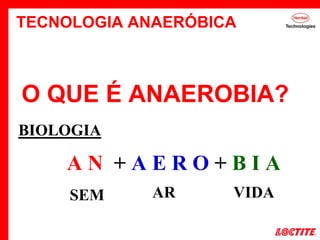

- 5. O QUE ÉANAEROBIA? A N + A E R O + B I A SEM AR VIDA BIOLOGIA TECNOLOGIA ANAERÓBICA
- 6. MECANISMO DE CURA AUSÊNCIADO AR + PRESENÇA DO METAL
- 7. GERADOR DE RADICAIS PERÓXIDOS AR OXIGÉNIO MONÔMERO MOLÉCULA PRODUTONO ESTADO LÍQUIDO MECANISMO DE CURA
- 8. RADICAL LIVRE AR OXIGÉNIO MONÔMERO MOLÉCULA PRODUTO NO ESTADOLÍQUIDO E APLICADO MECANISMO DE CURA

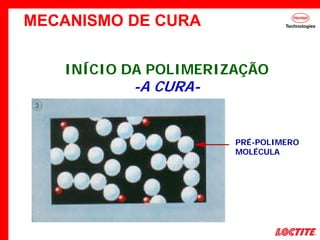

- 9. PRÉ-POLIMERO MOLÉCULA INÍCIO DA POLIMERIZAÇÃO -ACURA- MECANISMO DE CURA
- 10.
- 11. O MONÔMERO O GERADORDE RADICAIS MECANISMO DE CURA
- 12.
- 13.
- 14.
- 15.

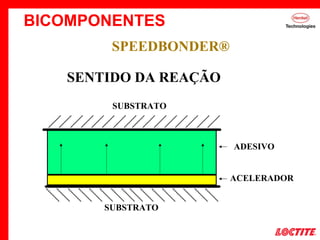

- 16. • ACRÍLICOS &MMA (Metil MetAcrílicos) • CONSISTE DE UMA RESINA E UM ATIVADOR • O CONTATO ENTRE ELES PROVOCA POLIMERIZAÇÃO TRANSFORMANDO EM UM POLÍMERO TERMOFIXO. ACRÍLICOS a) b) MMA SPEEDBONDER® BICOMPONENTES
- 17.
- 18. • MONOCOMPONENTES, LIVRESDE SOLVENTES. • CURA É INICIADA PELA LUZ UV E/OU VISÍVEL. • HÍBRIDOS PERMANECE LÍQUIDO MONTAGEM CURA POR LUZ UV ACRÍLICOS UV
- 19.
- 20. Profundidade de curaCura na superfície ACRÍLICOS UV

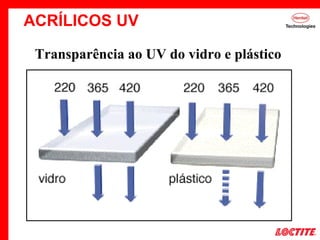

- 21. Transparência ao UVdo vidro e plástico ACRÍLICOS UV
- 22. CARACTERÍSTICAS: • Alta resistência. •Alta capacidade de preenchimento de folgas. • Tempo de cura muito curto ao manuseio. • Resistência ao meio ambiente de satisfatória a excelente. • Boa capacidade de aplicação para sistemas de dosagem automáticos, pois são adesivos monocomponente. ACRÍLICOS UV
- 23. HÍBRIDOS • Cura anaeróbica •Calor • Umidade ambiente • Ativadores ACRÍLICOS UV
- 24.

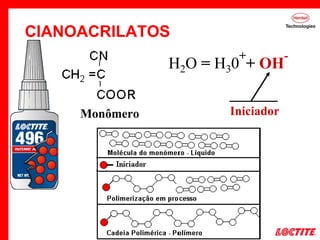

- 25. CIANOACRILATOS H2O = H30 + +OH - Monômero Iniciador
- 26. A UMIDADE DA SUPERFÍCIENEUTRALIZA O ESTABILIZADOR APÓS A MONTAGEM APLICADO O ADESIVO SE SOLIDIFICA ESTABILIZADOR - ÁCIDO CIANOACRILATOS
- 27.

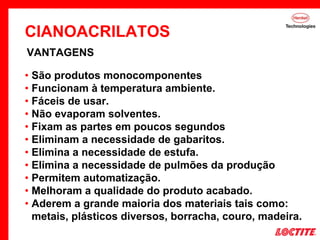

- 28. • São produtosmonocomponentes • Funcionam à temperatura ambiente. • Fáceis de usar. • Não evaporam solventes. • Fixam as partes em poucos segundos • Eliminam a necessidade de gabaritos. • Elimina a necessidade de estufa. • Elimina a necessidade de pulmões da produção • Permitem automatização. • Melhoram a qualidade do produto acabado. • Aderem a grande maioria dos materiais tais como: metais, plásticos diversos, borracha, couro, madeira. VANTAGENS CIANOACRILATOS
- 29. CIANOACRILATOS • Baixa resistênciaà temperatura • Baixa resistência a solventes e a umidade • Tempo de vida em estoque relativamente curto • Baixa resistência ao impacto • Não Adere • PTFE Puro • PP • PE • Silicone DESVANTAGENS LIMITAÇÕES
- 30.
- 31. + = A BC* *A MISTURA DEVE SER PERFEITA HYSOL® - EPOXIES EPOXÍDICOS
- 32. PRINCIPAIS CARACTERÍSTICAS • Altaadesividade em metais • Excelente dureza e resistência à abrasão. • Baixo encolhimento durante a cura •Ausência de materiais voláteis. • Excelentes propriedades elétricas, que se mantém em amplo intervalo de temperatura. EPOXÍDICOS
- 33. HYSOL® - EPOXIES •Possuem alta resistência ao cisalhamento e ao descascamento. • Possuem alta estabilidade térmica. • Possuem ampla gama de propriedades físicas. • Possuem facilidade de aplicação manual. VANTAGENS EPOXÍDICOS
- 34.
- 35. A UMIDADE DO AMBIENTEREAGE COM O ADESIVO LIBERANDO UM SUB PRODUTO APÓS A MONTAGEM APLICADO O ADESIVO SE SOLIDIFICA SILICONES
- 36. TEMPO E PROCESSODE CURA SILICONES
- 37. • Excelente resistênciatérmica (> 230ºC). • Flexível e resistente ao alongamento. • Módulo de elasticidade de baixo a médio. • Vedantes eficientes para uma variedade de tipos de fluido. • Excelente preenchimento de folgas. PRINCIPAIS CARACTERÍSTICAS SILICONES
- 38.
- 39.
- 40. URETANOS A UMIDADE DO AMBIENTEREAGE COM O ADESIVO APÓS A MONTAGEM APLICADO O ADESIVO SE SOLIDIFICA R-NCO + H2O RNH-C-NHR’(UREIA) + C02 O
- 41. TEMPO E PROCESSODE CURA URETANOS
- 42. URETANOS PRINCIPAIS CARACTERÍSTICAS •Excelente tenacidade •Flexibilidade,alto alongamento •Excelente preenchimento de folgas •Pode ser pintado •Excelente resistência química
- 43.
- 44.
- 45.

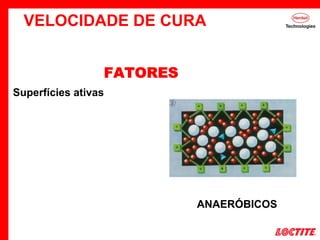

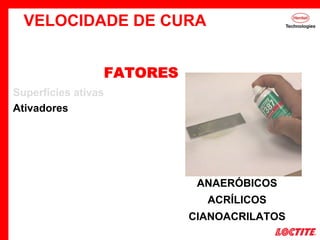

- 46. Superfícies ativas Ativadores Aquecimento Folga Limpeza VELOCIDADE DECURA FATORES ANAERÓBICOS ACRÍLICOS CIANOACRILATOS
- 47. Superfícies ativas Ativadores Temperatura Folga Limpeza VELOCIDADE DECURA FATORES TODOS
- 48. AQUECIMENTO - Anaeróbicos TemperaturaºC Tempo máximo de cura -12 Semanas 7 Dias 25 24 horas (sup. Ativas e Ativadas) 40 6 horas 65 60 minutos 93 30 minutos 120 15 minutos 150 5 minutos
- 49. Superfícies ativas Ativadores Temperatura Folga Limpeza VELOCIDADE DECURA FATORES TODOS
- 50. INFLUÊNCIA DA FOLGA Durabilidade Resistência Resistência da Adesão Tempode Fixação Tempo de Fixação Durabilidade Folga Folga Folga Peq. Grd Peq. Grd Peq. Grd
- 51.

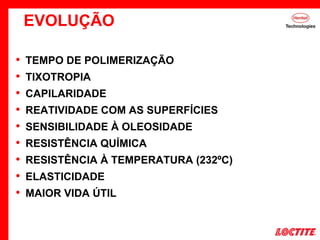

- 52. • TEMPO DEPOLIMERIZAÇÃO • TIXOTROPIA • CAPILARIDADE • REATIVIDADE COM AS SUPERFÍCIES • SENSIBILIDADE À OLEOSIDADE • RESISTÊNCIA QUÍMICA • RESISTÊNCIA À TEMPERATURA (232ºC) • ELASTICIDADE • MAIOR VIDA ÚTIL EVOLUÇÃO

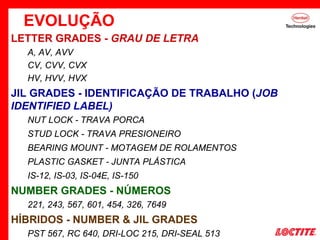

- 53. LETTER GRADES -GRAU DE LETRA A, AV, AVV CV, CVV, CVX HV, HVV, HVX JIL GRADES - IDENTIFICAÇÃO DE TRABALHO (JOB IDENTIFIED LABEL) NUT LOCK - TRAVA PORCA STUD LOCK - TRAVA PRESIONEIRO BEARING MOUNT - MOTAGEM DE ROLAMENTOS PLASTIC GASKET - JUNTA PLÁSTICA IS-12, IS-03, IS-04E, IS-150 NUMBER GRADES - NÚMEROS 221, 243, 567, 601, 454, 326, 7649 HÍBRIDOS - NUMBER & JIL GRADES PST 567, RC 640, DRI-LOC 215, DRI-SEAL 513 EVOLUÇÃO

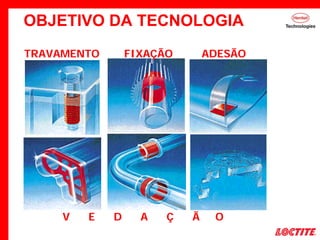

- 54. TRAVAMENTO FIXAÇÃO ADESÃO VE D A Ç Ã O OBJETIVO DA TECNOLOGIA
- 55. OEM - ORIGINALEQUIPMENT MANUFACTURING LINHA DE PRODUÇÃO MRO - MAINTENANCE REPAIR AND OVERHAUL MANUTENÇÃO E REPAROS ÁREA DE ATUAÇÃO
