PRODUTOS MVISIA WEG | CATÁLOGO DE INFORMAÇÕES 1
Retornar ao Sumário
CATÁLOGO DE
INFORMAÇÕES
Sistemas de Visão
Softwares NO-CODE
Leitores de Códigos

www.mvisia.com.br
CATÁLOGO DE INFORMAÇÕES | PRODUTOS MVISIA WEG
2 Retornar ao Sumário

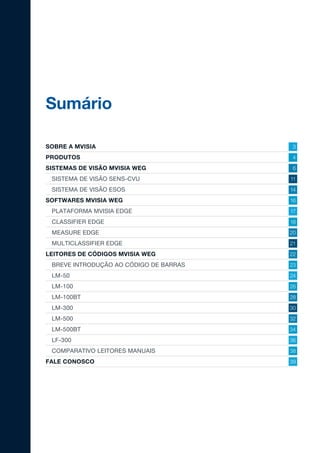

Sumário
SOBRE A MVISIA 3
PRODUTOS 4
SISTEMAS DE VISÃO MVISIA WEG 6
SISTEMA DE VISÃO SENS-CVU 11
SISTEMA DE VISÃO ESOS 14
SOFTWARES MVISIA WEG 16

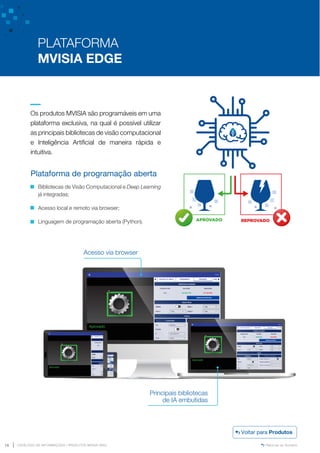

PLATAFORMA MVISIA EDGE 17

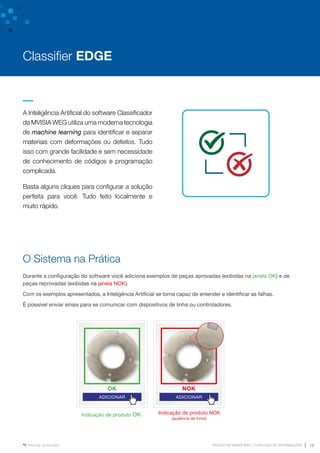

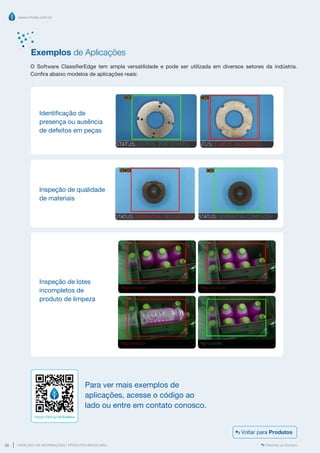

CLASSIFIER EDGE 18

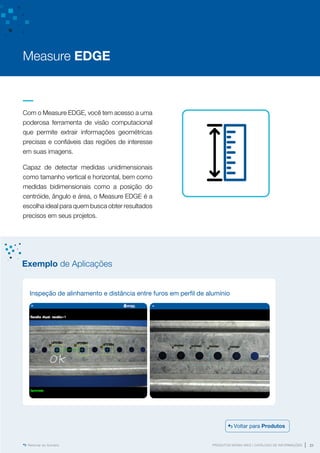

MEASURE EDGE 20
MULTICLASSIFIER EDGE 21

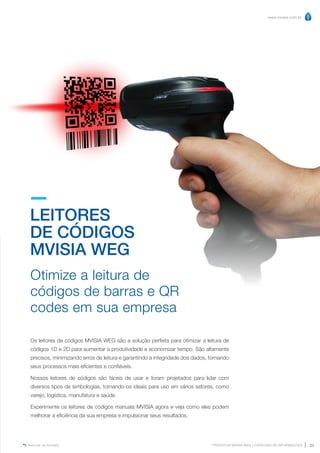

LEITORES DE CÓDIGOS MVISIA WEG 22
BREVE INTRODUÇÃO AO CÓDIGO DE BARRAS23
LM-50 24
LM-100 26

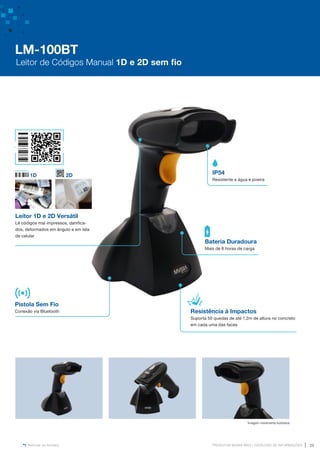

LM-100BT 28
LM-300 30
LM-500 32

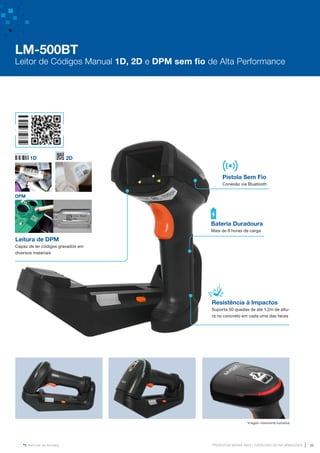

LM-500BT 34
LF-300 36

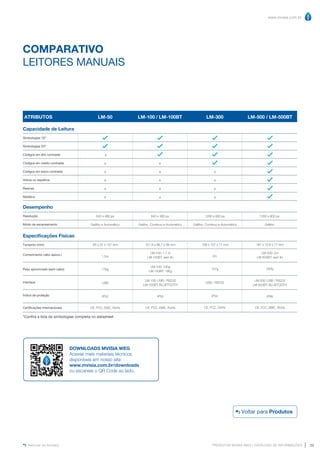

COMPARATIVO LEITORES MANUAIS38

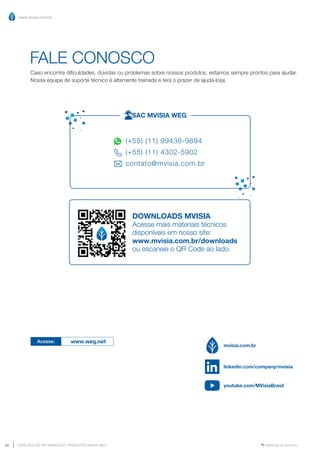

FALE CONOSCO 39

www.mvisia.com.br

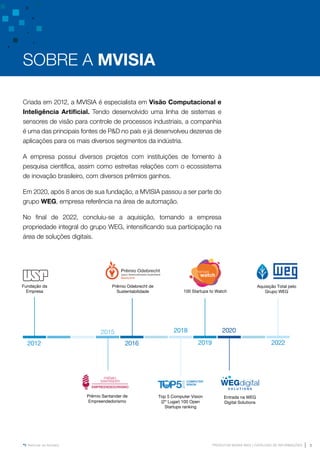

SOBRE A MVISIA
Criada em 2012, a MVISIA é especialista em Visão Computacional e
Inteligência Artificial. Tendo desenvolvido uma linha de sistemas e
sensores de visão para controle de processos industriais, a companhia
é uma das principais fontes de PD no país e já desenvolveu dezenas de
aplicações para os mais diversos segmentos da indústria.
A empresa possui diversos projetos com instituições de fomento à
pesquisa científica, assim como estreitas relações com o ecossistema
de inovação brasileiro, com diversos prêmios ganhos.
Em 2020, após 8 anos de sua fundação, a MVISIA passou a ser parte do
grupo WEG, empresa referência na área de automação.
No final de 2022, concluiu-se a aquisição, tornando a empresa
propriedade integral do grupo WEG, intensificando sua participação na
área de soluções digitais.
2012
2015
2016
2018
2019
2020
2022
100 Startups to Watch
Top 5 Computer Vision
(2º Lugar) 100 Open
Startups ranking
Prêmio Odebrecht de
Sustentabilidade
Prêmio Santander de
Empreendedorismo
Fundação da
Empresa
Aquisição Total pelo
Grupo WEG
Entrada na WEG
Digital Solutions

www.mvisia.com.br

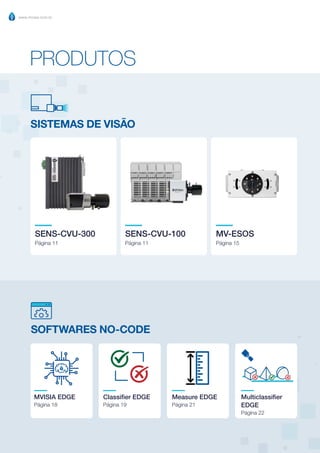

SOFTWARES NO-CODE
MVISIA EDGE
Página 18
Classifier EDGE
Página 19
Measure EDGE
Página 21
Multiclassifier
EDGE
Página 22
PRODUTOS
SISTEMAS DE VISÃO
SENS-CVU-300
Página 11
SENS-CVU-100
Página 11
MV-ESOS
Página 15

www.mvisia.com.br

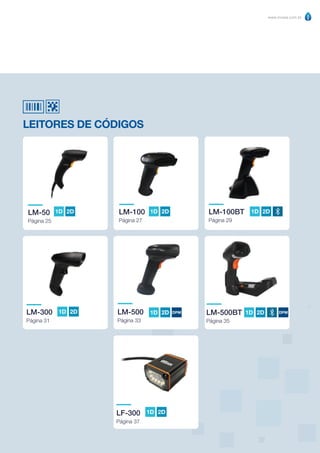

LEITORES DE CÓDIGOS
LM-100
Página 27
1D 2D
LM-50
Página 25
1D 2D
LM-300
Página 31
1D 2D
LM-100BT
Página 29
1D 2D
LM-500
Página 33
1D 2D DPM LM-500BT
Página 35
1D 2D DPM
LF-300
Página 37
1D 2D

www.mvisia.com.br

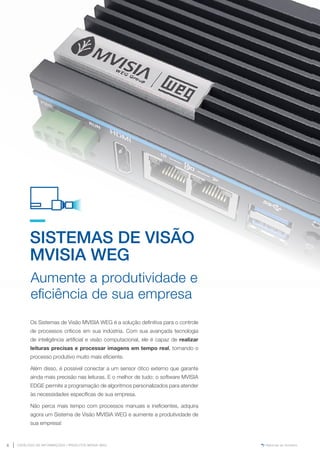

SISTEMAS DE VISÃO
MVISIA WEG
Os Sistemas de Visão MVISIA WEG é a solução definitiva para o controle
de processos críticos em sua indústria. Com sua avançada tecnologia
de inteligência artificial e visão computacional, ele é capaz de realizar
leituras precisas e processar imagens em tempo real, tornando o
processo produtivo muito mais eficiente.
Além disso, é possível conectar a um sensor ótico externo que garante
ainda mais precisão nas leituras. E o melhor de tudo: o software MVISIA
EDGE permite a programação de algoritmos personalizados para atender
às necessidades específicas de sua empresa.
Não perca mais tempo com processos manuais e ineficientes, adquira
agora um Sistema de Visão MVISIA WEG e aumente a produtividade de
sua empresa!
Aumente a produtividade e
eficiência de sua empresa

www.mvisia.com.br

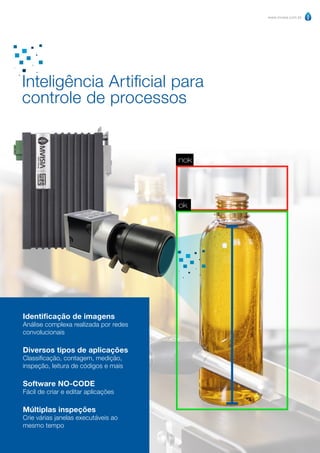

Inteligência Artificial para
controle de processos
nok
ok
Identificação de imagens
Análise complexa realizada por redes
convolucionais
Diversos tipos de aplicações
Classificação, contagem, medição,
inspeção, leitura de códigos e mais
Software NO-CODE
Fácil de criar e editar aplicações
Múltiplas inspeções
Crie várias janelas executáveis ao
mesmo tempo

www.mvisia.com.br

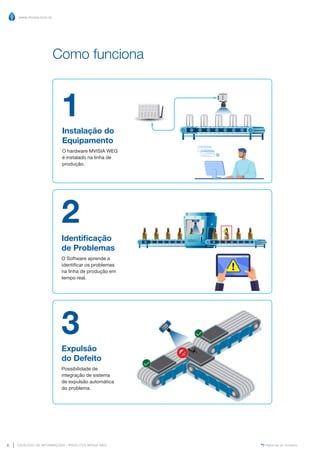

Instalação do
Equipamento
O hardware MVISIA WEG
é instalado na linha de
produção.
Identificação
de Problemas
O Software aprende a
identificar os problemas
na linha de produção em
tempo real.
1
2
3
Como funciona
Expulsão
do Defeito
Possibilidade de
integração de sistema
de expulsão automática
do problema.

www.mvisia.com.br

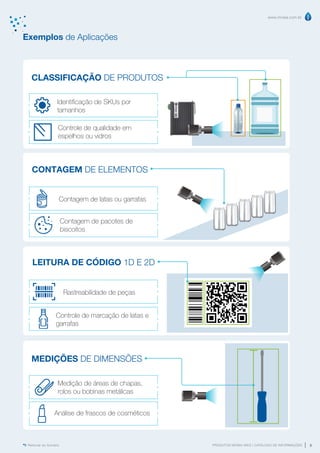

CLASSIFICAÇÃO DE PRODUTOS
CONTAGEM DE ELEMENTOS
LEITURA DE CÓDIGO 1D E 2D
MEDIÇÕES DE DIMENSÕES
Exemplos de Aplicações
Rastreabilidade de peças
Medição de áreas de chapas,
rolos ou bobinas metálicas
Contagem de pacotes de
biscoitos
Análise de frascos de cosméticos
Controle de marcação de latas e
garrafas
Contagem de latas ou garrafas
Controle de qualidade em
espelhos ou vidros
Identificação de SKUs por
tamanhos

www.mvisia.com.br

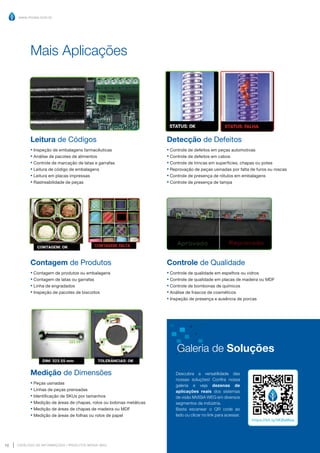

Leitura de Códigos
▪ Inspeção de embalagens farmacêuticas
▪ Análise de pacotes de alimentos
▪ Controle de marcação de latas e garrafas
▪ Leitura de código de embalagens
▪ Leitura em placas impressas
▪ Rastreabilidade de peças
Contagem de Produtos
▪ Contagem de produtos ou embalagens
▪ Contagem de latas ou garrafas
▪ Linha de engradados
▪ Inspeção de pacotes de biscoitos
Medição de Dimensões
▪ Peças usinadas
▪ Linhas de peças prensadas
▪ Identificação de SKUs por tamanhos
▪ Medição de áreas de chapas, rolos ou bobinas metálicas
▪ Medição de áreas de chapas de madeira ou MDF
▪ Medição de áreas de folhas ou rolos de papel
Mais Aplicações
Detecção de Defeitos
▪ Controle de defeitos em peças automotivas
▪ Controle de defeitos em cabos
▪ Controle de trincas em superfícies, chapas ou potes
▪ Reprovação de peças usinadas por falta de furos ou roscas
▪ Controle de presença de rótulos em embalagens
▪ Controle de presença de tampa
Controle de Qualidade
▪ Controle de qualidade em espelhos ou vidros
▪ Controle de qualidade em placas de madeira ou MDF
▪ Controle de bombonas de químicos
▪ Análise de frascos de cosméticos
▪ Inspeção de presença e ausência de porcas
Descubra a versatilidade das
nossas soluções! Confira nossa
galeria e veja dezenas de
aplicações reais dos sistemas
de visão MVISIA WEG em diversos
segmentos da indústria.
Basta escanear o QR code ao
lado ou clicar no link para acessar.
https://bit.ly/3KBaMea
Galeria de Soluções

www.mvisia.com.br

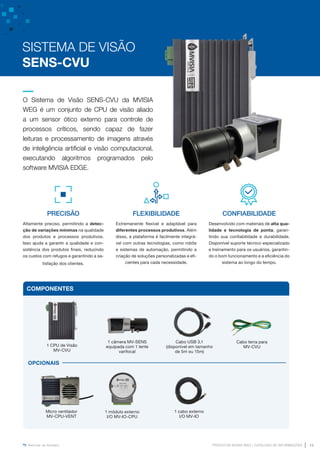

O Sistema de Visão SENS-CVU da MVISIA
WEG é um conjunto de CPU de visão aliado
a um sensor ótico externo para controle de
processos críticos, sendo capaz de fazer
leituras e processamento de imagens através
de inteligência artificial e visão computacional,
executando algoritmos programados pelo
software MVISIA EDGE.
PRECISÃO
Altamente preciso, permitindo a detec-
ção de variações mínimas na qualidade
dos produtos e processos produtivos.
Isso ajuda a garantir a qualidade e con-
sistência dos produtos finais, reduzindo
os custos com refugos e garantindo a sa-
tisfação dos clientes.
SISTEMA DE VISÃO
SENS-CVU
1 CPU de Visão
MV-CVU
1 módulo externo
I/O MV-IO-CPU
1 cabo externo
I/O MV-IO
Cabo terra para
MV-CVU
Cabo USB 3.1
(disponível em tamanho
de 5m ou 15m)
1 câmera MV-SENS
equipada com 1 lente
varifocal
COMPONENTES
Micro ventilador
MV-CPU-VENT
OPCIONAIS
FLEXIBILIDADE
Extremanente flexível e adaptável para
diferentes processos produtivos. Além
disso, a plataforma é facilmente integrá-
vel com outras tecnologias, como robôs
e sistemas de automação, permitindo a
criação de soluções personalizadas e efi-
cientes para cada necessidade.
CONFIABILIDADE
Desenvolvido com materiais de alta qua-
lidade e tecnologia de ponta, garan-
tindo sua confiabilidade e durabilidade.
Disponível suporte técnico especializado
e treinamento para os usuários, garantin-
do o bom funcionamento e a eficiência do
sistema ao longo do tempo.

www.mvisia.com.br

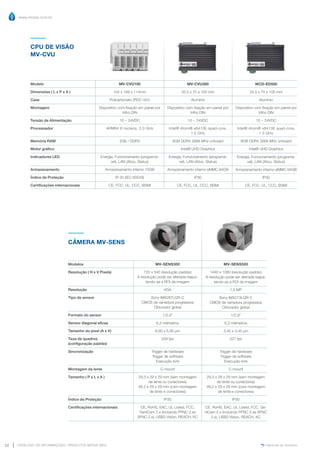

CPU DE VISÃO
MV-CVU
Modelo
Dimensões ( L x P x A )
Case
Montagem
Tensão de Alimentação
Processador
Memória RAM
Motor gráfico
Indicadores LED
Armazenamento
Índice de Proteção
Certificações internacionais
MV-CVU100
104 x 169 x 114mm
Policarbonato (RDC n91)
Dispositivo com fixação em painel por
trilho DIN
10 ~ 24VDC
ARM64 6 núcleos, 2.0 GHz
2Gb / DDR3
Energia, Funcionamento (programá-
vel), LAN (Ativo, Status)
Armazenamento interno 10GB
IP 20 (IEC 60529)
CE, FCC, UL, CCC, BSMI
MV-CVU300
33.5 x 70 x 100 mm
Alumínio
trilho DIN
10 ~ 24VDC
Intel® Atom® x6413E quad-core,
1.5 GHz
8GB DDR4 2666 MHz onboard
Intel® UHD Graphics
Armazenamento interno eMMC 64GB
IP30
WCD-ED500
33.5 x 70 x 100 mm
Alumínio
trilho DIN
10 ~ 24VDC
Intel® Atom® x6413E quad-core,
1.5 GHz
8GB DDR4 2666 MHz onboard
Intel® UHD Graphics
Armazenamento interno eMMC 64GB
IP30
CÂMERA MV-SENS
Modelos
Resolução ( H x V Pixels)
Resolução
Tipo de sensor
Formato do sensor
Sensor diagonal eficaz
Tamanho do pixel (A x V)
Taxa de quadros
(configuração padrão)
Sincronização
Montagem da lente
Tamanho ( P x L x A )
MV-SENS300
720 x 540 (resolução padrão)
A resolução pode ser alterada reajus-
tando-se a ROI da imagem
VGA
Sony IMX287LQR-C
CMOS de varredura progressiva
Obturador global
1/2,9”
6,3 milímetros
6,90 x 6,90 μm
328 fps
Trigger de hardware
Trigger de software
Execução livre
C-mount
29,3 x 29 x 29 mm (sem montagem
de lente ou conectores)
48,2 x 29 x 29 mm (com montagem
de lente e conectores)
IP30
CE, RoHS, EAC, UL Listed, FCC,
GenICam 2.x (incluindo PFNC 2.xe
SFNC 2.x), USB3 Vision, REACH, KC
MV-SENS500
1440 x 1080 (resolução padrão)
A resolução pode ser alterada reajus-
tando-se a ROI da imagem
1,6 MP
Sony IMX273LQR-C
CMOS de varredura progressiva
Obturador global
1/2,9”
6,3 milímetros
3,45 x 3,45 μm
227 fps
Trigger de hardware
Trigger de software
Execução livre
C-mount
29,3 x 29 x 29 mm (sem montagem
de lente ou conectores)
48,2 x 29 x 29 mm (com montagem
de lente e conectores)
IP30
CE, RoHS, EAC, UL Listed, FCC, Ge-
nICam 2.x (incluindo PFNC 2.xe SFNC
2.x), USB3 Vision, REACH, KC

www.mvisia.com.br

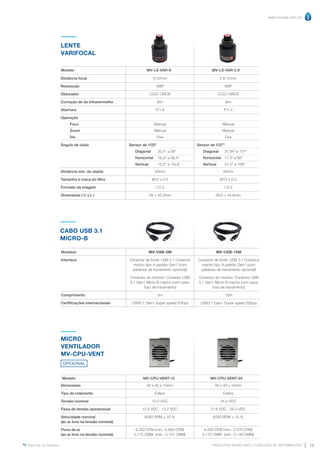

MV-CPU-VENT-12
Modelo MV-CPU-VENT-24
MICRO
VENTILADOR
MV-CPU-VENT
Dimensões
Tipo de rolamento
Tensão nominal
Faixa de tensão operacional
Velocidade nominal
(ao ar livre na tensão nominal)
Fluxo de ar
(ao ar livre na tensão nominal)
40 x 40 x 10mm
Esfera
12.0 VDC
10.8 VDC - 13.2 VDC
6000 RPM ± 10 %
6.200 CFM (min.: 5,580 CFM)
0,175 CMM (min.: 0,157 CMM)
40 x 40 x 10mm
Esfera
24.0 VDC
21.6 VDC - 26.4 VDC
6000 RPM ± 15 %
6.200 CFM (min.: 5.270 CFM)
0,175 CMM (min.: 0,148 CMM)
LENTE
VARIFOCAL
MV-LS-VAR-6
Modelo
30mm
M12 x 0,5
1/2,5
28 × 45,3mm
30mm
M12 x 0,5
1/2,5
28,6 × 44,8mm
Distância min. do objeto
Tamanho e rosca do filtro
Formato da imagem
Dimensões ( C x L )
Distância focal
Resolução
Obturador
Correção de de Infravermelho
Abertura
Operação
Foco
Zoom
Íris
Ângulo de visão
6-22mm
5MP
CCD/ CMOS
Sim
F/1.6
Manual
Manual
Fixa
2.8-12mm
5MP
CCD/ CMOS
Sim
F/1.4
Manual
Manual
Fixa
Sensor de 1/27”
Diagonal
Horizontal
Vertical
37,84º a 131º
17,3º a 60º
31,2° a 108°
MV-LS-VAR-2.8
20,4° a 58°
16,3° a 46,4°
12,2° a 34,8°
Sensor de 1/25”
Diagonal
Horizontal
Vertical
CABO USB 3.1
MICRO-B
Modelos
Interface
Comprimento
MV-USB-5M
Conector de fonte: USB 3.1 Conector
macho tipo A padrão Gen1 (com
parafuso de travamento opcional)
Conector do monitor: Conector USB
3.1 Gen1 Micro-B macho (com para-
fuso de travamento)
5m
USB3.1 Gen1 Super speed 5Gbps
MV-USB-15M
Conector de fonte: USB 3.1 Conector
macho tipo A padrão Gen1 (com
parafuso de travamento opcional)
Conector do monitor: Conector USB
3.1 Gen1 Micro-B macho (com para-
fuso de travamento)
15m
USB3.1 Gen1 Super speed 5Gbps
OPCIONAL

www.mvisia.com.br
MV-IO-CPU
Modelo
MÓDULO EXTERNO
MV-IO-CPU
Sinal LED
LAN
Conectores
Dimensões (L x A x P)
Case
Montagem
Tensão de alimentação
Potência consumida
Protocolos
4 LEDS coloridos indicativos de funcionamento de rede, energia e comunicação
IEEE 802.311 10/1 OOBase-T(X)
4 entradas e 4 saídas de bloco terminal de parafuso plug-in (1/0 e energia)
80 x 98 x 25 mm
Policarbonato
Trilho DIN 35, parede e empilhamento
10 ~ 24VDC
2.2W @24 VDC
Modbus/TCP, TCP/IP, UDP, DHCP, HTTP, MOTT
Temporizador de monitoramento
Proteção contra reversão de energia
Suporte para função de registro de dados (até 10.000 amostras com registro de data e hora)
Suporte para endereço Modbus definido pelo usuário
Suporte para RESTful Web API no formato JSON
Suporte para Servidor Web em HTML5 com JavaScript e CSS3
Suporte para backup de configuração do sistema e controle de acesso do usuário
OPCIONAL
CABO EXTERNO
I/O MV-IO-06
Modelos
Conector do lado da câmera
Conector do lado do host
Seção transversal do cabo
Diâmetro do cabo
Comprimento do cabo
Isolante
Capa externa
MV-IO-06-5M
Hirose 6 pinos [HRI OA-7P-6S (73)]
Nenhum, saída aberta
3 x 2 x 0,14mm² (perto de AWG 26)
5,5mm
5m
PVC
PVC
MV-IO-06-10M
Hirose 6 pinos [HRI OA-7P-6S (73)]
Nenhum, saída aberta
3 x 2 x 0,14mm² (perto de AWG 26)
5,5mm
10m
PVC
PVC
OPCIONAL
Voltar para Produtos

www.mvisia.com.br

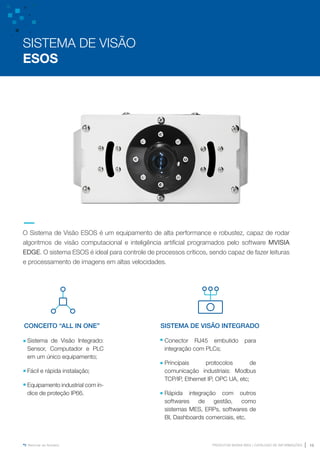

Conector RJ45 embutido para
integração com PLCs;
Principais protocolos de
comunicação industriais: Modbus
TCP/IP, Ethernet IP, OPC UA, etc;
Rápida integração com outros
softwares de gestão, como
sistemas MES, ERPs, softwares de
BI, Dashboards comerciais, etc.
Sistema de Visão Integrado:
Sensor, Computador e PLC
em um único equipamento;
Fácil e rápida instalação;
Equipamento industrial com ín-
dice de proteção IP66.
O Sistema de Visão ESOS é um equipamento de alta performance e robustez, capaz de rodar
algoritmos de visão computacional e inteligência artificial programados pelo software MVISIA
EDGE. O sistema ESOS é ideal para controle de processos críticos, sendo capaz de fazer leituras
e processamento de imagens em altas velocidades.
SISTEMA DE VISÃO INTEGRADO
CONCEITO “ALL IN ONE”
SISTEMA DE VISÃO
ESOS

www.mvisia.com.br
Conexão via Wi-Fi
PLC Integrado
2 outputs configuráveis
Interface RJ45
Principais Protocolos
de Comunicação
Sistema de visão
industrial 100% nacional;
Resolução de problemas
complexos a um custo
competitivo;
Manutenção e suporte
em todo o território
nacional.

www.mvisia.com.br

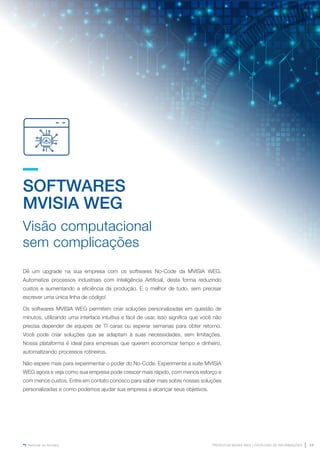

SOFTWARES
MVISIA WEG
Visão computacional
sem complicações
Dê um upgrade na sua empresa com os softwares No-Code da MVISIA WEG.
Automatize processos industriais com Inteligência Artificial, desta forma reduzindo
custos e aumentando a eficiência da produção. E o melhor de tudo, sem precisar
escrever uma única linha de código!
Os softwares MVISIA WEG permitem criar soluções personalizadas em questão de
minutos, utilizando uma interface intuitiva e fácil de usar. Isso significa que você não
precisa depender de equipes de TI caras ou esperar semanas para obter retorno.
Você pode criar soluções que se adaptam à suas necessidades, sem limitações.
Nossa plataforma é ideal para empresas que querem economizar tempo e dinheiro,
automatizando processos rotineiros.
Não espere mais para experimentar o poder do No-Code. Experimente a suíte MVISIA
WEG agora e veja como sua empresa pode crescer mais rápido, com menos esforço e
com menos custos. Entre em contato conosco para saber mais sobre nossas soluções
personalizadas e como podemos ajudar sua empresa a alcançar seus objetivos.

www.mvisia.com.br
Plataforma de programação aberta
Bibliotecas de Visão Computacional e Deep Learning
já integradas;
Acesso local e remoto via browser;
Linguagem de programação aberta (Python).
Os produtos MVISIA são programáveis em uma
plataforma exclusiva, na qual é possível utilizar
as principais bibliotecas de visão computacional
e Inteligência Artificial de maneira rápida e
intuitiva.
PLATAFORMA
MVISIA EDGE
Acesso via browser
Principais bibliotecas
de IA embutidas

www.mvisia.com.br
O Sistema na Prática
Durante a configuração do software você adiciona exemplos de peças aprovadas (exibidas na janela OK) e de
peças reprovadas (exibidas na janela NOK).
Com os exemplos apresentados, a Inteligência Artificial se torna capaz de entender e identificar as falhas.
É possível enviar sinais para se comunicar com dispositivos de linha ou controladores.
OK
Indicação de produto OK
ADICIONAR
Indicação de produto NOK
(ausência de furos)
NOK
ADICIONAR
A Inteligência Artificial do software Classificador
da MVISIA WEG utiliza uma moderna tecnologia
de machine learning para identificar e separar
materiais com deformações ou defeitos. Tudo
isso com grande facilidade e sem necessidade
de conhecimento de códigos e programação
complicada.
Basta alguns cliques para configurar a solução
perfeita para você. Tudo feito localmente e
muito rápido.
Classifier EDGE

www.mvisia.com.br
O Software ClassifierEdge tem ampla versatilidade e pode ser utilizada em diversos setores da indústria.
Confira abaixo modelos de aplicações reais:
Identificação de
presença ou ausência
de defeitos em peças
Inspeção de qualidade
de materiais
Inspeção de lotes
incompletos de
produto de limpeza
Para ver mais exemplos de
aplicações, acesse o código ao
lado ou entre em contato conosco.
Exemplos de Aplicações

www.mvisia.com.br
Com o Measure EDGE, você tem acesso a uma
poderosa ferramenta de visão computacional
que permite extrair informações geométricas
precisas e confiáveis das regiões de interesse
em suas imagens.
Capaz de detectar medidas unidimensionais
como tamanho vertical e horizontal, bem como
medidas bidimensionais como a posição do
centróide, ângulo e área, o Measure EDGE é a
escolha ideal para quem busca obter resultados
precisos em seus projetos.
Measure EDGE
Inspeção de alinhamento e distância entre furos em perfil de alumínio
Exemplo de Aplicações

www.mvisia.com.br

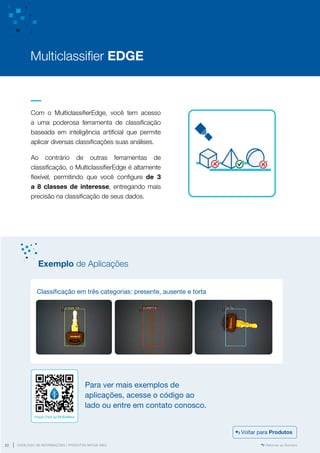

Com o MulticlassifierEdge, você tem acesso
a uma poderosa ferramenta de classificação
baseada em inteligência artificial que permite
aplicar diversas classificações suas análises.
Ao contrário de outras ferramentas de
classificação, o MulticlassifierEdge é altamente
flexível, permitindo que você configure de 3
a 8 classes de interesse, entregando mais
precisão na classificação de seus dados.
Multiclassifier EDGE
Classificação em três categorias: presente, ausente e torta
Exemplo de Aplicações
Para ver mais exemplos de
aplicações, acesse o código ao
lado ou entre em contato conosco.

www.mvisia.com.br
LEITORES
DE CÓDIGOS
MVISIA WEG
Otimize a leitura de
códigos de barras e QR
codes em sua empresa
Os leitores de códigos MVISIA WEG são a solução perfeita para otimizar a leitura de
códigos 1D e 2D para aumentar a produtividade e economizar tempo. São altamente
precisos, minimizando erros de leitura e garantindo a integridade dos dados, tornando
seus processos mais eficientes e confiáveis.
Nossos leitores de códigos são fáceis de usar e foram projetados para lidar com
diversos tipos de simbologias, tornando-os ideais para uso em vários setores, como
varejo, logística, manufatura e saúde.
Experimente os leitores de códigos manuais MVISIA agora e veja como eles podem
melhorar a eficiência da sua empresa e impulsionar seus resultados.

www.mvisia.com.br
Breve introdução ao código de barras
Existem diversos tipos de códigos e para diferentes tipos de aplicações. Com o modelo certo de leitor de códigos, é
possível detectar padrões para uso com finalidades como identificação, rastreabilidade e automação.
Os códigos estão classificados em dois grandes grupos: 1D e 2D.
Simbologias 1D: são códigos de barras em uma dimensão
composto de barras verticais de espessuras diferentes, lidos
da esquerda para a direita. É utilizado para armazenar poucas
informações.
Algumas das simbologias mais comuns de códigos 1D são
UPC-A, UPC-E, EAN-8, EAN-13, CODE 128, Codabar, In-
tercalado 2 de 5, Plessey e MSI.
1D
Simbologias 2D: São códigos bidimensionais quadrados que
agrupam pixels. Superior ao 1D, este formato é capaz de guar-
dar mais informações, é rápido de ser lido e também pode ser
detectado mesmo se estiver distorcido ou danificado.
As simbologias mais comuns de códigos 2D são Data Matrix,
QR Code e Micro QR Code, por exemplo.
2D
Ao escolher o tipo de leitor de códigos mais indicado para cada
situação, deve-se observar ainda se a gravação utiliza tecno-
logia DPM (Direct Part Marking, ou Marcação Direta na
Peça) - a gravação é feita diretamente na peça, em vez de ser
impressa em etiquetas.
O material da peça (como espelhado, metalizado ou env-
ernizado) e o tipo de gravação (a laser, impressão a jato) in-
fluenciam na legibilidade do código, sendo necessário um
equipamento mais avançado para efetuar a identificação.
DPM

www.mvisia.com.br
LM-50
Leitor de Códigos Manual 1D e 2D
Lê qualquer código de barras
Identificação precisa de códigos 1D universais
Principais códigos 2D
Excelente leitura de códigos 2D como QR
Code, MicroQR Code, Data Matrix e mais
1D 2D
Resistência à Impactos
Suporta 50 quedas de até 1,2m de altura
no concreto em cada uma das faces
IP52
Resistente a água
e poeira
Fácil de usar
Leve e ergonômico
Flexível
Compatível com todos os Sistemas Operacionais
(Windows, Linux, Android, iOS, MacOS)
*Imagem meramente ilustrativa

www.mvisia.com.br

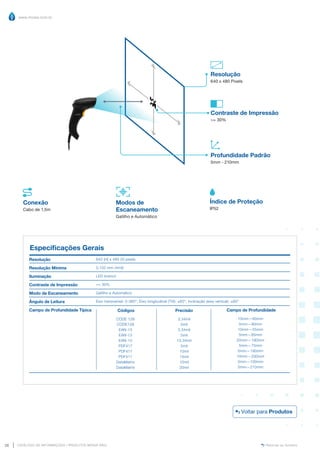

IP52
Resolução
640 x 480 Pixels
Conexão
Cabo de 1,5m
Modos de
Escaneamento
Gatilho e Automático
Profundidade Padrão
5mm - 210mm
Especificações Gerais
Resolução
Resolução Mínima
Iluminação
Contraste de Impressão
Modo de Escaneamento
Ângulo de Leitura
Campo de Profundidade Típica
640 (H) x 480 (V) pixels
0,102 mm (4mil)
LED branco
= 30%
Eixo transversal: 0-360°; Eixo longitudinal (Tilt): ±60°; Inclinação (eixo vertical): ±60°
Precisão
3.34mil
5mil
3.34mil
5mil
13.34mil
5mil
10mil
15mil
10mil
20mil
Códigos
CODE 128
CODE128
EAN-13
EAN-13
EAN-13
PDF417
PDF417
PDF417
DataMatrix
DataMatrix
Campo de Profundidade
10mm—60mm
5mm—90mm
10mm—55mm
5mm—85mm
20mm—190mm
5mm—75mm
5mm—190mm
10mm—200mm
5mm—100mm
5mm—210mm
= 30%

www.mvisia.com.br
Leitor 1D e 2D Versátil
Lê códigos mal impressos, danifica-
dos, deformados em ângulo e em tela
de celular
Leitura Rápida
90 frames por segundo, ideal para
ambientes de uso recorrentes
1D 2D
Suporta 50 quedas de até 1,2m de altu-
ra no concreto em cada uma das faces
IP54
Resistente a água e poeira
LM-100
Leitor de Códigos Manual 1D e 2D

www.mvisia.com.br

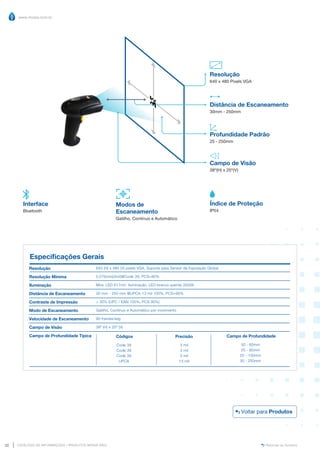

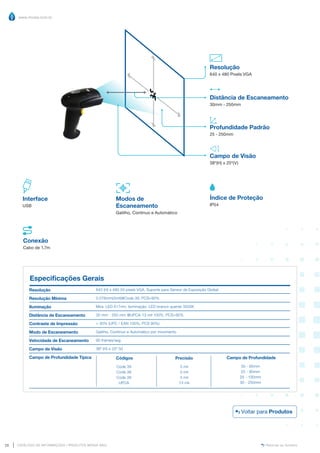

Distância de Escaneamento
30mm - 250mm
25 - 250mm
Resolução
640 x 480 Pixels VGA
Campo de Visão
38º(H) x 25º(V)
Modos de
Escaneamento
Gatilho, Contínuo e Automático
Resolução
Resolução Mínima
Iluminação
Velocidade de Escaneamento
Campo de Visão
640 (H) x 480 (V) pixels VGA, Suporte para Sensor de Exposição Global
0.076mm(3mil)@Code 39, PCS=90%
Mira: LED 617nm; Iluminação: LED branco quente 3500K
30 mm - 250 mm @UPCA-13 mil 100%, PCS=90%
30% (UPC / EAN 100%, PCS 90%)
Gatilho, Contínuo e Automático por movimento
90 frames/seg
38º (H) x 25º (V)
Precisão
3 mil
3 mil
3 mil
13 mil
Códigos
Code 39
Code 39
Code 39
UPCA
30 - 60mm
25 - 80mm
25 - 100mm
30 - 250mm
IP54
Interface
USB
Conexão
Cabo de 1,7m

www.mvisia.com.br
Pistola Sem Fio
Conexão via Bluetooth
Leitor 1D e 2D Versátil
Lê códigos mal impressos, danifica-
dos, deformados em ângulo e em tela
de celular
1D 2D
Suporta 50 quedas de até 1,2m de altura no concreto
em cada uma das faces
IP54
Resistente a água e poeira
Bateria Duradoura
Mais de 8 horas de carga
LM-100BT
Leitor de Códigos Manual 1D e 2D sem fio

www.mvisia.com.br
30mm - 250mm
25 - 250mm
Resolução
640 x 480 Pixels VGA
Campo de Visão
38º(H) x 25º(V)
Modos de
Escaneamento
Resolução
Resolução Mínima
Iluminação
Velocidade de Escaneamento
Campo de Visão
640 (H) x 480 (V) pixels VGA, Suporte para Sensor de Exposição Global
0.076mm(3mil)@Code 39, PCS=90%
Mira: LED 617nm; Iluminação: LED branco quente 3500K
30 mm - 250 mm @UPCA-13 mil 100%, PCS=90%
30% (UPC / EAN 100%, PCS 90%)
90 frames/seg
38º (H) x 25º (V)
Precisão
3 mil
3 mil
3 mil
13 mil
Códigos
Code 39
Code 39
Code 39
UPCA
30 - 60mm
25 - 80mm
25 - 100mm
30 - 250mm
Interface
Bluetooth
IP54

www.mvisia.com.br
Tecnologia Avançada
Projetado para ambientes industriais e logísticos
Leitor 1D e 2D de
Alta Performance
detecta códigos distorcidos em dife-
rentes tipos de materiais e superfícies
IP54
Resistente a poeira e a
prova d’água
1D 2D
LM-300
Leitor de Códigos Manual 1D e 2D de Alta Precisão

www.mvisia.com.br
Precisão de Leitura
3mils
20 - 190mm
Resolução
1280 x 800 Pixels
≥ 15%
Interface
USB / RS232
Leitor Estável
Excelente estabilidade de
leitura
Resolução
Iluminação
Tolerância de Movimento
Ângulo de Leitura
Indicadores de Leitura
1280 (H) x 800 (V) pixels
LED vermelho (padrão); vermelha e branca duplicada; vermelho e azul duplicada (opcional)
3mils
≥ 15%
2,4 M/s
Posição: 0-360°; Rolo (Inclinação): ±60°; Inclinação (desviada): ±60°
Luz LED e campainha (tom e volume ajustáveis)
Precisão
3.34mil
5mil
3.34mil
5mil
13.34mil
5mil
10mil
10mil
20mil
Códigos
CODE128
CODE128
EAN-13
EAN-13
EAN-13
PDF417
PDF417
DM
DM
50mm—110mm
40mm—120mm
50mm—120mm
40mm—120mm
20mm—190mm
50mm—120mm
25mm—170mm
40mm—150mm
20mm—190mm
Conexão
Cabo de 2m
IP54

www.mvisia.com.br

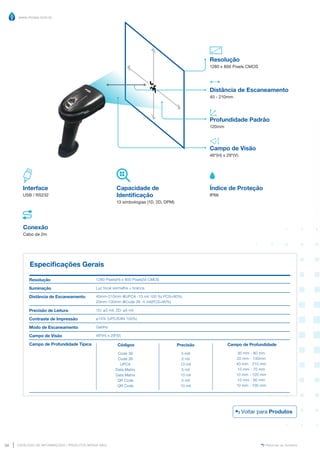

LM-500
Leitor de Códigos Manual 1D, 2D e DPM de Alta Performance
Leitura de DPM
Capaz de ler códigos gravados em diver-
sos materiais
Leitor Versátil
Lê qualquer tipo de código
2 Tipos de Iluminação
Ajuste automático para melhor
estabilidade de leitura
IP66
Resistente a poeira e a
prova d’água
DPM
1D 2D

www.mvisia.com.br
40 - 210mm
120mm
Resolução
1280 x 800 Pixels CMOS
Campo de Visão
46º(H) x 29º(V)
Resolução
Iluminação
Campo de Visão
1280 Pixels(H) x 800 Pixels(V) CMOS
Luz focal vermelha + branca
40mm-210mm @UPCA -13 mil 100 %( PCS=90%)
20mm-130mm @Code 39 -5 mil(PCS=90%)
1D: ≥3 mil; 2D: ≥5 mil
≥15% (UPC/EAN 100%)
Gatilho
46º(H) x 29º(V)
Precisão
3 mill
5 mil
13 mil
5 mil
10 mil
5 mil
10 mil
Códigos
Code 39
Code 39
UPCA
Data Matrix
Data Matrix
QR Code
QR Code
30 mm - 80 mm
20 mm - 130mm
40 mm - 210 mm
10 mm - 70 mm
10 mm - 120 mm
10 mm - 60 mm
10 mm - 100 mm
Interface
USB / RS232
Capacidade de
Identificação
13 simbologias (1D, 2D, DPM)
Conexão
Cabo de 2m
IP66

www.mvisia.com.br
Leitura de DPM
Capaz de ler códigos gravados em
diversos materiais
DPM
1D 2D
Pistola Sem Fio
Conexão via Bluetooth
Bateria Duradoura
Mais de 8 horas de carga

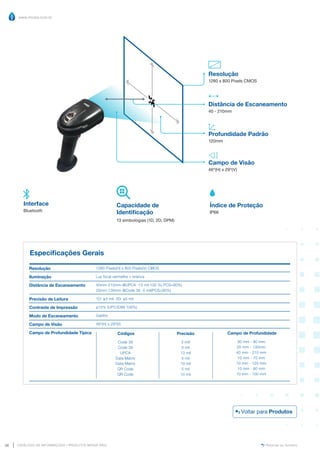

LM-500BT
Leitor de Códigos Manual 1D, 2D e DPM sem fio de Alta Performance

www.mvisia.com.br
40 - 210mm
120mm
Resolução
1280 x 800 Pixels CMOS
Campo de Visão
46º(H) x 29º(V)
Resolução
Iluminação
Campo de Visão
1280 Pixels(H) x 800 Pixels(V) CMOS
Luz focal vermelha + branca
40mm-210mm @UPCA -13 mil 100 %( PCS=90%)
20mm-130mm @Code 39 -5 mil(PCS=90%)
1D: ≥3 mil; 2D: ≥5 mil
≥15% (UPC/EAN 100%)
Gatilho
46º(H) x 29º(V)
Precisão
3 mill
5 mil
13 mil
5 mil
10 mil
5 mil
10 mil
Códigos
Code 39
Code 39
UPCA
Data Matrix
Data Matrix
QR Code
QR Code
30 mm - 80 mm
20 mm - 130mm
40 mm - 210 mm
10 mm - 70 mm
10 mm - 120 mm
10 mm - 60 mm
10 mm - 100 mm
Capacidade de
Identificação
13 simbologias (1D, 2D, DPM)
IP66
Interface
Bluetooth

www.mvisia.com.br
1D 2D
Alta Resolução
Identifica imagens em até 1280
x 800 px
Adaptável ao Ambiente
Funciona em diferentes locais sob a
mais variadas condições de iluminação
Desempenho Excepcional
Lê padrões em materiais reflexivos,
curvados, códigos coloridos e mais

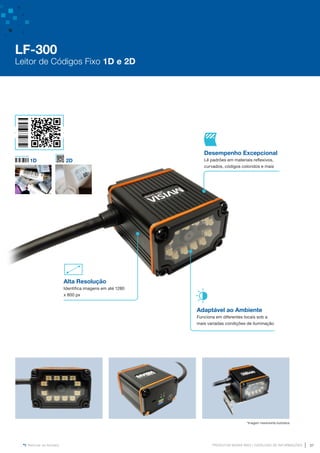

LF-300
Leitor de Códigos Fixo 1D e 2D

www.mvisia.com.br
IP65
Resolução
1280 x 800 pixels
Conexão
Cabo de 1,5m
Modos de
Escaneamento
Em série, Pulso Externo,
Contínuo e Automático
50mm - 200mm
Resolução
Resolução mínima
Iluminação
Contraste de impressão
Modo de escaneamento
Campo de visão
Profundidade de campo típica
1280 (H) x 800 (V) pixels
1D: = 0,102mm (4 mil); 2D: = 0,229 mm (9 mil)
Luz vermelha; Mira: Luz LED verde
≥20% (UPC/EAN 100% , PCS 90%)
Comando em Série, Pulso Externo, Contínuo e Automático
46º (H) x 29º (V)
Precisão
5 mil
13 mil
10 mil
Códigos
Code 39
EAN-13
QR Code
60 - 250mm
50 - 400mm
35 - 130mm
≥20%
Interface
USB
95 mm
160 mm
29°
46°
Campo de Visão
46º(H) x 29º(V)

www.mvisia.com.br
COMPARATIVO
LEITORES MANUAIS
DOWNLOADS MVISIA WEG
Acesse mais materiais técnicos
disponíveis em nosso site:
www.mvisia.com.br/downloads
ou escaneie o QR Code ao lado.
Capacidade de Leitura
Simbologias 1D*
Simbologias 2D*
Códigos em alto contraste
Códigos em médio contraste
Códigos em baixo contraste
Vidros ou espelhos
Resinas
Metálico
ATRIBUTOS
x
x
x
x
x
x
LM-50
x
x
x
x
x
LM-100 / LM-100BT
x
x
x
x
LM-300 LM-500 / LM-500BT
*Confira a lista de simbologias completa no datasheet
Desempenho
Resolução
Modo de escaneamento
640 x 480 px
640 x 480 px
1280 x 800 px
1280 x 800 px
Gatilho
65 x 91 x 157 mm 151.9 x 98.1 x 68 mm
LM-100: 1.7 m
LM-100BT: sem fio
LM-100: 130g
LM-100BT: 190g
LM-100: USB / RS232
LM-100BT: BLUETOOTH
IP54
CE, FCC, EMC, RoHs
158 x 107 x 71 mm 181 x 13 6 x 77 mm
LM-500: 2m
LM-500BT: sem fio
250g
LM-500: USB / RS232
LM-500BT: BLUETOOTH
IP66
CE, FCC, EMC, RoHs
Especificações Físicas
Tamanho (mm)
Comprimento cabo (aprox.)
Peso aproximado (sem cabo)
Interface
Índice de proteção
Certificações Internacionais
1.5m
178g
USB
IP52
CE, FCC, EMC, RoHs
2m
157g
USB / RS232
IP54
CE, FCC, RoHs

www.mvisia.com.br
FALE CONOSCO
Caso encontre dificuldades, dúvidas ou problemas sobre nossos produtos, estamos sempre prontos para ajudar.
Nossa equipe de suporte técnico é altamente treinada e terá o prazer de ajudá-lo(a).
(+55) (11) 99436-9694
(+55) (11) 4302-5902
contato@mvisia.com.br
SAC MVISIA WEG
DOWNLOADS MVISIA
Acesse mais materiais técnicos
disponíveis em nosso site:
www.mvisia.com.br/downloads
ou escaneie o QR Code ao lado.
Acesse: www.weg.net
mvisia.com.br
linkedin.com/company/mvisia
youtube.com/MVisiaBrasil

www.mvisia.com.br
O escopo de soluções do Grupo WEG não se limita aos
produtos e soluções apresentados nesse catálogo.
Para conhecer nosso portfólio, consulte-nos.
Conheça as operações
mundiais da WEG
Data (m/a): 04/2023.
Sujeito a alterações sem aviso prévio.
As informações contidas são valores de referência.
www.mvisia.com.br
+55 11 4302.5902
contato@mvisia.com.br
São Paulo - SP - Brasil
Escaneie o QR Code acima ou
acesse https://bit.ly/3LFsXwr
Entre em contato com
nosso time de Vendas

Catálogo WEG MVISIA _ PT

Mais conteúdo relacionado

Mais de Celso LS

Catálogo WEG MVISIA _ PT
