1) O documento descreve os procedimentos de coleta de dados para análise de vibração em equipamentos industriais. 2) Inclui recomendações de segurança como isolamento da área, uso de equipamentos de proteção e cuidados ao realizar medições próximos a partes móveis. 3) Detalha os passos como preparação do equipamento de coleta, roteirização das medições e cuidados na instalação do dispositivo nos equipamentos.

1. Execução da Coleta de Dados para Análise de Vibração Aráuco Resinas

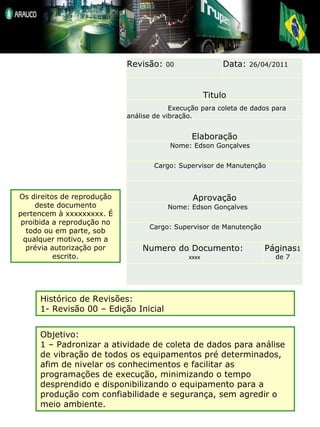

2. Os direitos de reprodução deste documento pertencem à xxxxxxxxx. É proibida a reprodução no todo ou em parte, sob qualquer motivo, sem a prévia autorização por escrito. Histórico de Revisões: 1- Revisão 00 – Edição Inicial Objetivo: 1 – Padronizar a atividade de coleta de dados para análise de vibração de todos os equipamentos pré determinados, afim de nivelar os conhecimentos e facilitar as programações de execução, minimizando o tempo desprendido e disponibilizando o equipamento para a produção com confiabilidade e segurança, sem agredir o meio ambiente. Revisão: 00 Data: 26/04/2011 Titulo Execução para coleta de dados para análise de vibração. Elaboração Nome: Edson Gonçalves Cargo: Supervisor de Manutenção Aprovação Nome: Edson Gonçalves Cargo: Supervisor de Manutenção Numero do Documento: xxxx Páginas 1 de 7

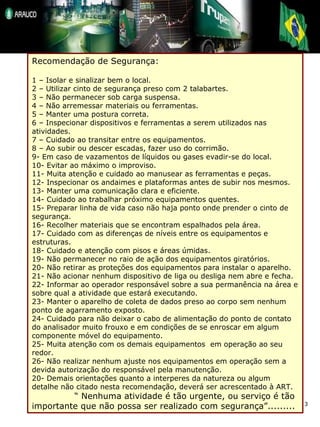

3. Recomendação de Segurança: 1 – Isolar e sinalizar bem o local. 2 – Utilizar cinto de segurança preso com 2 talabartes. 3 – Não permanecer sob carga suspensa. 4 – Não arremessar materiais ou ferramentas. 5 – Manter uma postura correta. 6 – Inspecionar dispositivos e ferramentas a serem utilizados nas atividades. 7 – Cuidado ao transitar entre os equipamentos. 8 – Ao subir ou descer escadas, fazer uso do corrimão. 9- Em caso de vazamentos de líquidos ou gases evadir-se do local. 10- Evitar ao máximo o improviso. 11- Muita atenção e cuidado ao manusear as ferramentas e peças. 12- Inspecionar os andaimes e plataformas antes de subir nos mesmos. 13- Manter uma comunicação clara e eficiente. 14- Cuidado ao trabalhar próximo equipamentos quentes. 15- Preparar linha de vida caso não haja ponto onde prender o cinto de segurança. 16- Recolher materiais que se encontram espalhados pela área. 17- Cuidado com as diferenças de níveis entre os equipamentos e estruturas. 18- Cuidado e atenção com pisos e áreas úmidas. 19- Não permanecer no raio de ação dos equipamentos giratórios. 20- Não retirar as proteções dos equipamentos para instalar o aparelho. 21- Não acionar nenhum dispositivo de liga ou desliga nem abre e fecha. 22- Informar ao operador responsável sobre a sua permanência na área e sobre qual a atividade que estará executando. 23- Manter o aparelho de coleta de dados preso ao corpo sem nenhum ponto de agarramento exposto. 24- Cuidado para não deixar o cabo de alimentação do ponto de contato do analisador muito frouxo e em condições de se enroscar em algum componente móvel do equipamento. 25- Muita atenção com os demais equipamentos em operação ao seu redor. 26- Não realizar nenhum ajuste nos equipamentos em operação sem a devida autorização do responsável pela manutenção. 20- Demais orientações quanto a interperes da natureza ou algum detalhe não citado nesta recomendação, deverá ser acrescentado à ART. “ Nenhuma atividade é tão urgente, ou serviço é tão importante que não possa ser realizado com segurança”.........

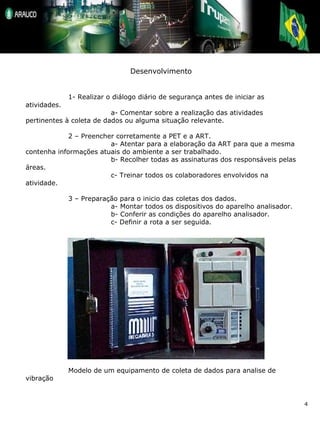

4. Desenvolvimento 1- Realizar o diálogo diário de segurança antes de iniciar as atividades. a- Comentar sobre a realização das atividades pertinentes à coleta de dados ou alguma situação relevante. 2 – Preencher corretamente a PET e a ART. a- Atentar para a elaboração da ART para que a mesma contenha informações atuais do ambiente a ser trabalhado. b- Recolher todas as assinaturas dos responsáveis pelas áreas. c- Treinar todos os colaboradores envolvidos na atividade. 3 – Preparação para o inicio das coletas dos dados. a- Montar todos os dispositivos do aparelho analisador. b- Conferir as condições do aparelho analisador. c- Definir a rota a ser seguida. Modelo de um equipamento de coleta de dados para analise de vibração

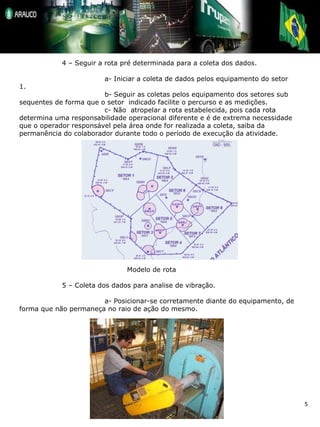

5. 4 – Seguir a rota pré determinada para a coleta dos dados. a- Iniciar a coleta de dados pelos equipamento do setor 1. b- Seguir as coletas pelos equipamento dos setores sub sequentes de forma que o setor indicado facilite o percurso e as medições. c- Não atropelar a rota estabelecida, pois cada rota determina uma responsabilidade operacional diferente e é de extrema necessidade que o operador responsável pela área onde for realizada a coleta, saiba da permanência do colaborador durante todo o período de execução da atividade. Modelo de rota 5 – Coleta dos dados para analise de vibração. a- Posicionar-se corretamente diante do equipamento, de forma que não permaneça no raio de ação do mesmo.

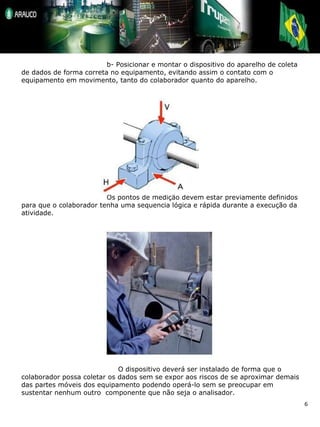

6. b- Posicionar e montar o dispositivo do aparelho de coleta de dados de forma correta no equipamento, evitando assim o contato com o equipamento em movimento, tanto do colaborador quanto do aparelho. Os pontos de medição devem estar previamente definidos para que o colaborador tenha uma sequencia lógica e rápida durante a execução da atividade. O dispositivo deverá ser instalado de forma que o colaborador possa coletar os dados sem se expor aos riscos de se aproximar demais das partes móveis dos equipamento podendo operá-lo sem se preocupar em sustentar nenhum outro componente que não seja o analisador.

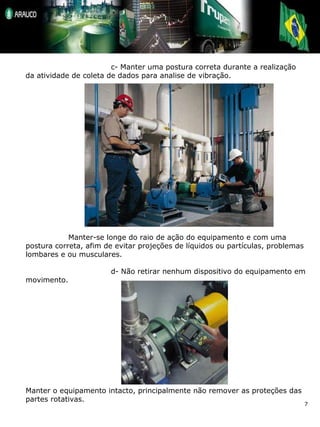

7. c- Manter uma postura correta durante a realização da atividade de coleta de dados para analise de vibração. Manter-se longe do raio de ação do equipamento e com uma postura correta, afim de evitar projeções de líquidos ou partículas, problemas lombares e ou musculares. d- Não retirar nenhum dispositivo do equipamento em movimento. Manter o equipamento intacto, principalmente não remover as proteções das partes rotativas.

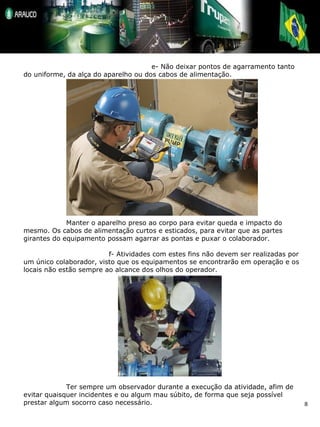

8. e- Não deixar pontos de agarramento tanto do uniforme, da alça do aparelho ou dos cabos de alimentação. Manter o aparelho preso ao corpo para evitar queda e impacto do mesmo. Os cabos de alimentação curtos e esticados, para evitar que as partes girantes do equipamento possam agarrar as pontas e puxar o colaborador. f- Atividades com estes fins não devem ser realizadas por um único colaborador, visto que os equipamentos se encontrarão em operação e os locais não estão sempre ao alcance dos olhos do operador. Ter sempre um observador durante a execução da atividade, afim de evitar quaisquer incidentes e ou algum mau súbito, de forma que seja possível prestar algum socorro caso necessário.
