PRESENTATION LED ROAD WAY LIGHTING

© LED Roadway Lighting Ltd. - 2010
G-1
O futuro em iluminação pública
www.ledroadwaylighting.com
1 877 533 5755

-Performance
-10 anos de garantia
-Preparada para upgrade

LEDs
Thermal
Management &
Mechanical
Command,
Control
& Monitoring
Optics
Electronic Driver
Manufacturing

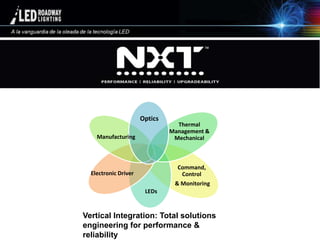

Vertical Integration: Total solutions
engineering for performance &
reliability

Corporate Headquarters
Halifax, Nova Scotia, Canada.
Manufacturing Facility
Amherst, Nova Scotia, Canada.
• 55,000 ft2/5,100 m2 facility
• Fabricacao adicional in NC, USA and Wales, UK
• Capacidade de producao : 5,000 fixtures per week
• ISO 9001 Certified by British Standards Institute (BSI)
• RoHS Compliant & Lead-Free Assembly Certified (IPC)
• LEDs are stored in moisture-proof cabinets to prevent
moisture ingress and special flooring system.
• Escritorio Central
• Pesquisa e Desenvolvimento Facility
• Diretoria e Gerencia
• LED sem mudanca de paradigma .

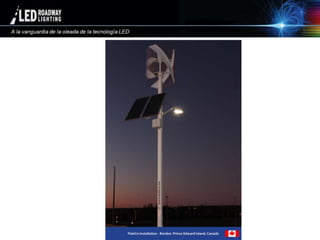

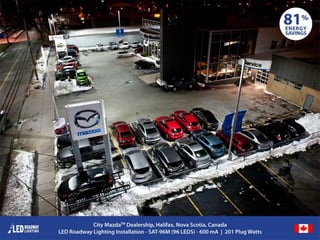

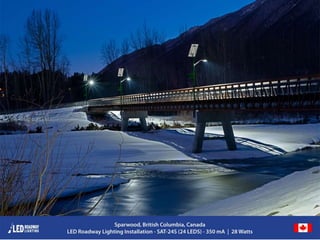

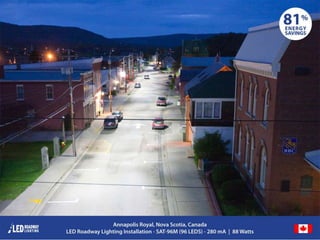

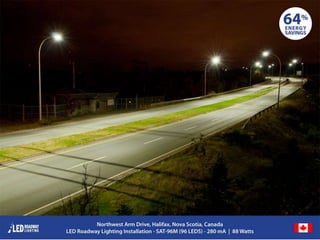

175 Watts
SAT-96S - 525mA
295 Watts
250W HPS
Before
Sao Paulo, Brazil
Av. Paulista
I-4
Before After

175 Watts
SAT-96S - 525mA
295 Watts
250W HPS
Before
Sao Paulo, Brazil
Av. Bernardino de Campos
I-4
Before After

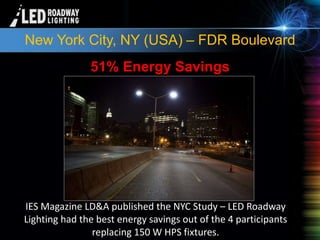

New York City, NY (USA) – FDR Boulevard
IES Magazine LD&A published the NYC Study – LED Roadway
Lighting had the best energy savings out of the 4 participants
replacing 150 W HPS fixtures.
51% Energy Savings

190 W
150W HPS Bulbs
Before
Wales, UK - Lansdowne Road
84Watts
Satellite™ 72M (72 LEDs)
After
56% Energy Savings

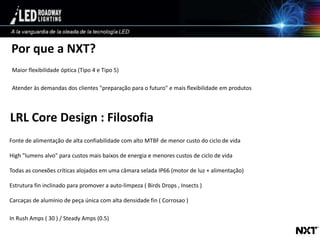

LRL Core Design : Filosofia
Fonte de alimentação de alta confiabilidade com alto MTBF de menor custo do ciclo de vida
High "lumens alvo" para custos mais baixos de energia e menores custos de ciclo de vida
Todas as conexões críticas alojados em uma câmara selada IP66 (motor de luz + alimentação)
Estrutura fin inclinado para promover a auto-limpeza ( Birds Drops , Insects )
Carcaças de alumínio de peça única com alta densidade fin ( Corrosao )
In Rush Amps ( 30 ) / Steady Amps (0.5)
Por que a NXT?
Maior flexibilidade óptica (Tipo 4 e Tipo 5)
Atender às demandas dos clientes "preparação para o futuro" e mais flexibilidade em produtos

Performance

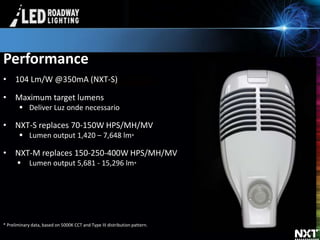

• 104 Lm/W @350mA (NXT-S)
• Maximum target lumens
 Deliver Luz onde necessario
• NXT-S replaces 70-150W HPS/MH/MV
 Lumen output 1,420 – 7,648 lm*
• NXT-M replaces 150-250-400W HPS/MH/MV
 Lumen output 5,681 - 15,296 lm*
* Preliminary data, based on 5000K CCT and Type III distribution pattern.

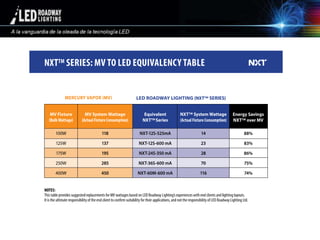

NXT Product Specifications
• 5 drive currents available 350mA, 450mA, 525mA, 600mA, 700mA
Product Number
Of LEDs
Luminaire
wattage (W)
Efficacy
(lm/W)*
Distribution
Patterns
Voltage
(V)
Suitable to
replace
(HPS/MH/MV)
NXT-12S 12 14W – 27W 104 Lm/W Type II, III 120-240 Up to 70W
NXT-48M** 48 55W – 109W 104 Lm/W Type II, III 120-240 Up to 150W
* Efficacy values shown are for 350mA drive current, with Type III distribution pattern
** NXT-M is COMING SOON
Performance - Specifications

Performance - Glare
• LEDs estão embutidos dentro do dispositivo elétrico por trás de uma lente
de vidro plano (IK09 nominal) para a diminuição brilho e máximo conforto
de motorista

Performance - Optics
LRL backlight control structure (patent pending)
• Elimina " backlight " desperdício
• Permite lumens alvo máximos
LED

Performance – Technology Leadership
• Medição depreciação LED via sensor de luz * (patente pendente)
Apresenta as conjecturas de determinar se os LEDs estão atuando
como (por exemplo, os níveis de produção necessários) esperados
* Requires use of Streetlight IntelligenceTM Lumen IQ wireless monitoring and control system

© LED Roadway Lighting Ltd. - 2010 Canadian, U.S. and international patents pending
Performance
Reliability
Upgradeability

Reliability – Mechanical / Thermal
Design robusto, design de fundição de peça única
Testado para suportar furacão de categoria 5 (ventos com força testado no Laboratório
Nacional de Vento Tunnel - NRC)
ANSI testes de vibração 3G
A maior área de superfície por unidades LED mantém LEDs frios
NXT-36S LED Tj
(LED Junction Temp) 350mA 450mA 525mA 600mA 700mA
10°C (50°F) Ambient 40°C / 104°F
27% of Max*
48°C / 118°F
32% of Max
55°C / 131°F
37% of Max
61°C / 142°F
41% of Max
69°C / 156°F
46% of Max
20°C (68°C) Ambient 50°C / 104°F
33% of Max
58°C / 118°F
39% of Max
65°C / 131°F
43% of Max
71°C / 142°F
47% of Max
79°C / 156°F
53% of Max
* Max = Maximum junction temperature of LEDs, i.e. 150°C /302°F

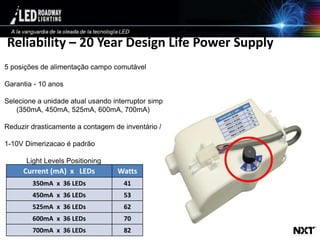

Reliability – 20 Year Design Life Power Supply
5 posições de alimentação campo comutável
Garantia - 10 anos
Selecione a unidade atual usando interruptor simples
(350mA, 450mA, 525mA, 600mA, 700mA)
Reduzir drasticamente a contagem de inventário / SKU 's
1-10V Dimerizacao é padrão
Light Levels Positioning
Current (mA) x LEDs Watts
350mA x 36 LEDs 41
450mA x 36 LEDs 53
525mA x 36 LEDs 62
600mA x 36 LEDs 70
700mA x 36 LEDs 82

Reliability - NXT Warranty Advantage
NXT is a highly engineered product designed for long-life and reliability, and is
backed by a 10 year limited warranty, with extended warranty options
Bronze: 10 year limited warranty on LEDs, power supply, and housing
Silver: Extends limited warranty to 15 years*
Gold: Extends limited warranty to 20 years*
* Extended warranty options will not be available in all configurations or in all markets. Please contact LRL for further information.

" Definir e esquecer " Custo Total de Propriedade
= $998 Energy Cost
= $315 Capital Cost
($250 fixture + $65 power
supply)
* Competitor requires 53W for equal performance to NXT 42W in identical layout. Energy cost is assumed to be $0.13 per kWh with annual increase
= $330 Install/Maintenance Cost
($110 install x 2 power supply
replacements)
= $791 Energy Cost
= $110 Installation Cost
= $300 Capital Cost
$442 Savings
over
competition
Year 7 power supply
failure not covered under
warranty ($65 capital
cost)
20 year project life
Ano falha no
fornecimento de
energia 7 cobertos
pela garantia (sem
custo de capital )

Performance
Reliability
 Upgradeability

2008 2009 2010 2011 2012 2013 2014 2015
70
Lm/W
80
Lm/W
85
Lm/W
95
Lm/W
106
Lm/W
Upgradeability – LED Historical Improvements
• Eficácia de Iluminacao aumentou 51%
nos últimos 5 anos
NXT Series permite que você atualize o
seu desempenho elétrico, como a
tecnologia melhorada
?
Lm/W
?
Lm/W

Upgradeability – Future-Proof Light Engine / Optics
• Projeto LRL permite uma atualização simples e de
custo reduzido com a nova tecnologia evoluida -
sem ferramentas
Projeto permite uma mudança no padrão de
distribuição óptica no pólo, em segundos, sem
necessidade de um novo equipamento. Basta
retirar o motor de luz existente e substituir com o
padrão de distribuição desejado.

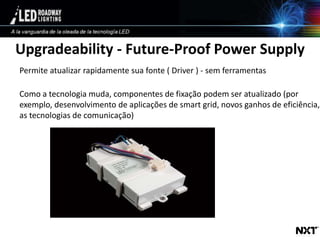

Upgradeability - Future-Proof Power Supply
Permite atualizar rapidamente sua fonte ( Driver ) - sem ferramentas
Como a tecnologia muda, componentes de fixação podem ser atualizado (por
exemplo, desenvolvimento de aplicações de smart grid, novos ganhos de eficiência,
as tecnologias de comunicação)

NXT Series Summary
• À prova de futuro
Desempenho / target Lumens de iluminação
Usa uma média de 10W menos energia contra
marcas concorrentes
Sem ferramentas, motor de luz substituível
Fonte de alimentação substituível ( Tool-less)
Capacidade de mudar o padrão de distribuição
óptica no campo

Alta qualidade de aperto /
mecanismo de fixação (
1,625 aceita "a 2,375 " (42 a
60 mm) OD)
Conjunto do bloco terminal
# 2-14 condutores AWG
Removível e substituível , atualizável
Motor de luz LED - preparação para o
futuro
Removível e substituível ,
fonte de alimentação atualizável (
1-10V ))
Canadian, U.S. and international patents pending
Replaceable surge
module
Construída em etapas para permitir que
Incrementos de ± 5 ° de inclinação em 2,5 °
Material de
vedação de
alta
temperatura
durável(IP66)
NXT-S shown
Sensor opcional de
depreciacao de
luminen m

Corrosão de alumínio
resistente à carcaça da liga
A360 com poliéster durável
acabamento powdercoat
Angulares (5 ° ) aletas de
auto-limpeza manter
sistema de dissipação de
calor livre de detritos
Grande área de superfície por
LED
( para dissipação de calor )
NXT -S: > 15 in2 (38 cm2)
NXT - H : > 13 in2 ( 33 cm2 )
Canadian, U.S. and international patents pending
Peça única habitação die-cast
( não várias partes extrudados ou com presos juntos )
Mola de trinco
facilita o acesso
rápido e fácil
Abracadeira
Horizontal
pós -top montar
versões
NXT-S shown
Aceita NEMA
twist-lock foto
receptáculo ou
controle
LumenIQ nó

Performance - LEDs
• LEDs Nichia
• Inventou o LED azul e branco
• Maior fabricante de LEDs globalmente em volume e receita
( maior do que Cree e Philips combinado )
• NXT Série usa Nichia 219B
• 1,4 x 1,4 milímetros morrer versus 1 x 1 mm ou 1,3 x 1,3
milímetros padrão da indústria
• Área die maior = mais baixa depreciação lumínica , devido à
baixa densidade de corrente no dispositivo

Performance - LEDs
Note - above represents 10,000 hours of test data – 15,000 hour data will be available in July, 2013
Fixture Lumen Depreciation Based on TM-21 Methods
/ 59°F / 68°F / 77°F
LED LLF é tão baixo porque TM -21 a depreciação é calculada com base nos
últimos 5.000 horas como por padrões de TM- 21 , ea depreciação LED diminui
significativamente após os primeiros 4.000 a 5.000 horas de operação / teste.
Em 15.000 horas de testes , TM- 21 cálculos de depreciação será baseado no
último semestre de horas de testes - os últimos 7.500 horas de dados de teste

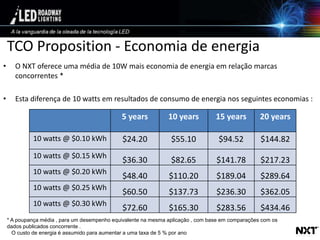

TCO Proposition - Economia de energia
• O NXT oferece uma média de 10W mais economia de energia em relação marcas
concorrentes *
• Esta diferença de 10 watts em resultados de consumo de energia nos seguintes economias :
5 years 10 years 15 years 20 years
10 watts @ $0.10 kWh $24.20 $55.10 $94.52 $144.82
10 watts @ $0.15 kWh
$36.30 $82.65 $141.78 $217.23
$48.40 $110.20 $189.04 $289.64
$60.50 $137.73 $236.30 $362.05
$72.60 $165.30 $283.56 $434.46
* A poupança média , para um desempenho equivalente na mesma aplicação , com base em comparações com os
dados publicados concorrente .
O custo de energia é assumido para aumentar a uma taxa de 5 % por ano

LRL Advantage
• Qualidade - todos os controladores são fabricados em nossa qualidade de Nível 1 facilidade
Amherst que os fabricantes nossos LRL LED luzes de rua
• 1 companhia + 1 = garantia de fonte única de Responsabilidade
• Ao comprar o sistema Streetlight Intelligence , há um ponto de responsabilidade , ao contrário
de outros sistemas em que as soluções de fixação e de controlo são de diferentes fornecedores.
• Tempo vantagem / Custo de integração de fábrica

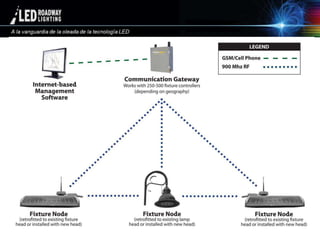

Monitoramento de desempenho Medição de Energia +
• Medição do consumo de energia sem fio e comunicação (
com precisão de 1 %)
• Desempenho - tensão, corrente , fator de potência toda
medida em cada dispositivo elétrico
=

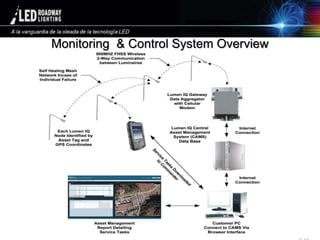

Monitoring & Control System Overview

 Performance
 Reliability
 Upgradeability
THE END
