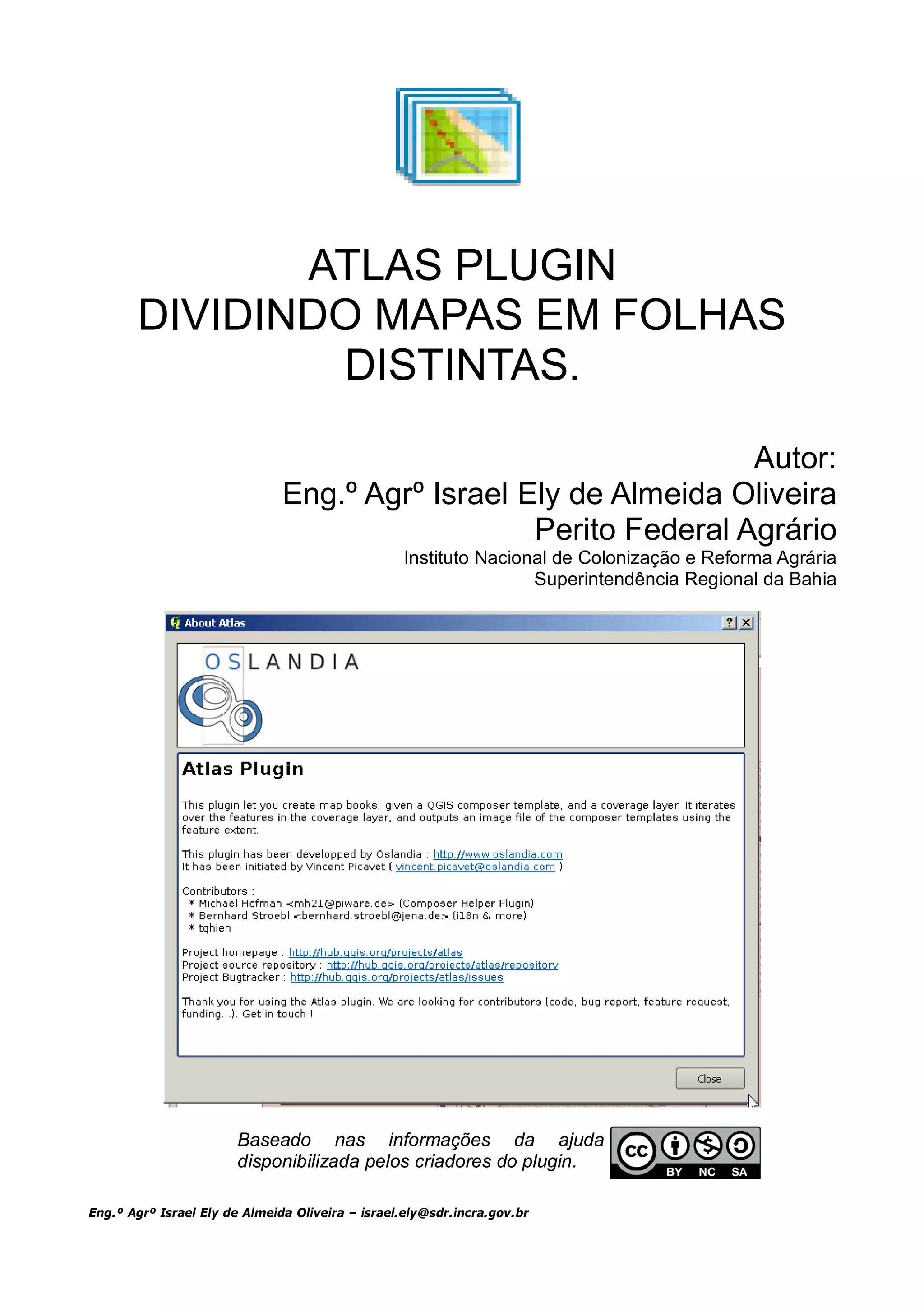

ATLAS PLUGIN
DIVIDINDO MAPAS EM FOLHAS
DISTINTAS.

Autor:
Eng.º Agrº Israel Ely de Almeida Oliveira
Perito Federal Agrário
Instituto Nacional de Colonização e Reforma Agrária
Superintendência Regional da Bahia

Baseado nas informações da ajuda
disponibilizada pelos criadores do plugin.

Eng.º Agrº Israel Ely de Almeida Oliveira – israel.ely@sdr.incra.gov.br

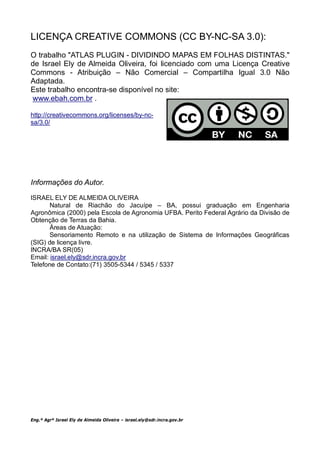

LICENÇA CREATIVE COMMONS (CC BY-NC-SA 3.0):
O trabalho "ATLAS PLUGIN - DIVIDINDO MAPAS EM FOLHAS DISTINTAS."
de Israel Ely de Almeida Oliveira, foi licenciado com uma Licença Creative
Commons - Atribuição – Não Comercial – Compartilha Igual 3.0 Não
Adaptada.
Este trabalho encontra-se disponível no site:
www.ebah.com.br .

http://creativecommons.org/licenses/by-nc-
sa/3.0/

Informações do Autor.

ISRAEL ELY DE ALMEIDA OLIVEIRA
Natural de Riachão do Jacuípe – BA, possui graduação em Engenharia
Agronômica (2000) pela Escola de Agronomia UFBA. Perito Federal Agrário da Divisão de
Obtenção de Terras da Bahia.
Áreas de Atuação:
Sensoriamento Remoto e na utilização de Sistema de Informações Geográficas
(SIG) de licença livre.
INCRA/BA SR(05)
Email: israel.ely@sdr.incra.gov.br
Telefone de Contato:(71) 3505-5344 / 5345 / 5337

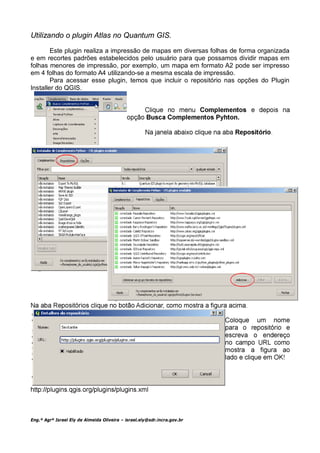

Utilizando o plugin Atlas no Quantum GIS.

Este plugin realiza a impressão de mapas em diversas folhas de forma organizada
e em recortes padrões estabelecidos pelo usuário para que possamos dividir mapas em
folhas menores de impressão, por exemplo, um mapa em formato A2 pode ser impresso
em 4 folhas do formato A4 utilizando-se a mesma escala de impressão.
Para acessar esse plugin, temos que incluir o repositório nas opções do Plugin
Installer do QGIS.


O programa irá atualizar a
lista de plugins disponíveis na
internet nos endereços informados
anteriormente.
Após o programa concluir esta
etapa, retorne para a aba
COMPLEMENTOS.

“ATLAS”, ele será mostrado na lista abaixo, clique na linha correspondente ao plugin e
clique em Instalar Complemento. Obs. Como no meu computador o plugin já está
instalado, aparece Reinstalar complemento.
Após concluída a instalação, clique em Fechar.

Procure pelo ícone do plugin na sua barra de
plugins.

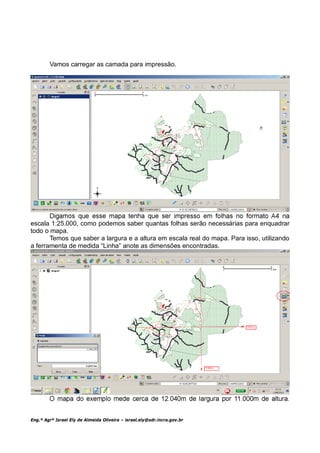

Vamos carregar as camada para impressão.

escala 1:25.000, como podemos saber quantas folhas serão necessárias para enquadrar
todo o mapa.
Temos que saber a largura e a altura em escala real do mapa. Para isso, utilizando
a ferramenta de medida “Linha” anote as dimensões encontradas.

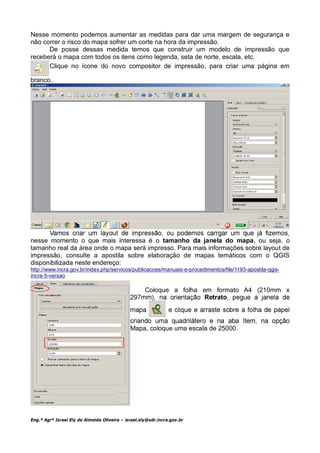

Nesse momento podemos aumentar as medidas para dar uma margem de segurança e
não correr o risco do mapa sofrer um corte na hora da impressão.
De posse dessas medida temos que construir um modelo de impressão que
receberá o mapa com todos os itens como legenda, seta de norte, escala, etc.
Clique no ícone do novo compositor de impressão, para criar uma página em

branco.

nesse momento o que mais interessa é o tamanho da janela do mapa, ou seja, o
tamanho real da área onde o mapa será impresso. Para mais informações sobre layout de
impressão, consulte a apostila sobre elaboração de mapas temáticos com o QGIS
disponibilizada neste endereço:
http://www.incra.gov.br/index.php/servicos/publicacoes/manuais-e-procedimentos/file/1193-apostila-qgis-
incra-5-versao

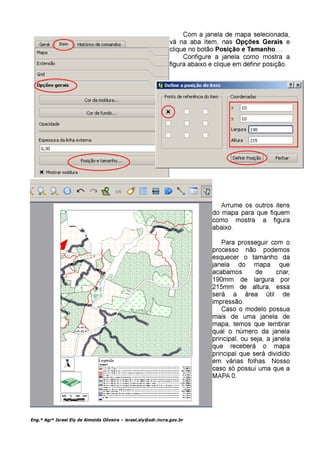

Coloque a folha em formato A4 (210mm x

Mapa, coloque uma escala de 25000.

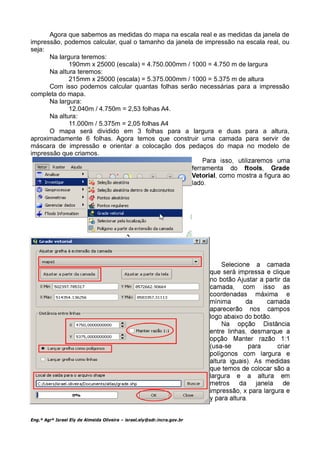

Agora que sabemos as medidas do mapa na escala real e as medidas da janela de
impressão, podemos calcular, qual o tamanho da janela de impressão na escala real, ou
seja:
Na largura teremos:
190mm x 25000 (escala) = 4.750.000mm / 1000 = 4.750 m de largura
Na altura teremos:
215mm x 25000 (escala) = 5.375.000mm / 1000 = 5.375 m de altura
Com isso podemos calcular quantas folhas serão necessárias para a impressão
completa do mapa.
Na largura:
12.040m / 4.750m = 2,53 folhas A4.
Na altura:
11.000m / 5.375m = 2,05 folhas A4
O mapa será dividido em 3 folhas para a largura e duas para a altura,
aproximadamente 6 folhas. Agora temos que construir uma camada para servir de
máscara de impressão e orientar a colocação dos pedaços do mapa no modelo de
impressão que criamos.

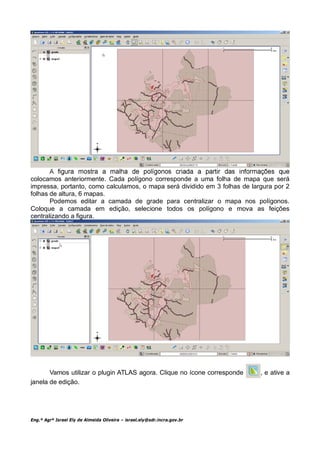

colocamos anteriormente. Cada polígono corresponde a uma folha de mapa que será
impressa, portanto, como calculamos, o mapa será dividido em 3 folhas de largura por 2
folhas de altura, 6 mapas.
Podemos editar a camada de grade para centralizar o mapa nos polígonos.
Coloque a camada em edição, selecione todos os polígono e mova as feições
centralizando a figura.

Vamos utilizar o plugin ATLAS agora. Clique no ícone corresponde , e ative a
janela de edição.


Coverage layer – selecione a
camada que servirá como máscara
de impressão, se o quadro “Hide
coverage” estiver marcado, esta
camada não aparecerá nos mapas
impressos.
Composer tamplate –
selecione o modelo de impressão
onde os mapas serão criados.
Composer map object – caso
o modelo de impressão possua mais
de uma janela de impressão você
deve indicar qual será a janela
principal.
Margin around coverage –
determine uma percentagem de
sobreposição das janelas de mapa,
esse campo provoca uma alteração
na escala do mapa para , caso isso
não faça diferença ao seu trabalho pode utilizar, mais se necessita uma margem de
sobreposição nas folhas e não quer que a escala de impressão seja alterada, você pode
criar a sobreposição nos polígonos da camada máscara.
Output directory – escolha a pasta onde os mapas serão salvos.
Filename pattern – coloque um nome para criação do mapa, neste caso colocamos
mapa.pdf, o programa irá criar na sequencia mapa_0, mapa_1.....
Clique em export para iniciar o processo.
Após finalizar feche a janela do plugin.

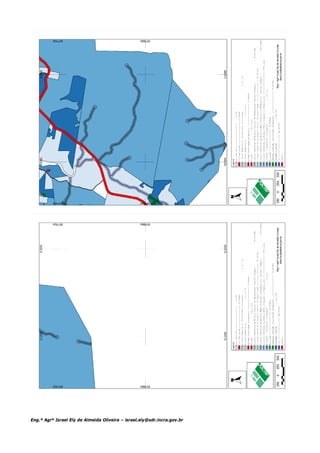

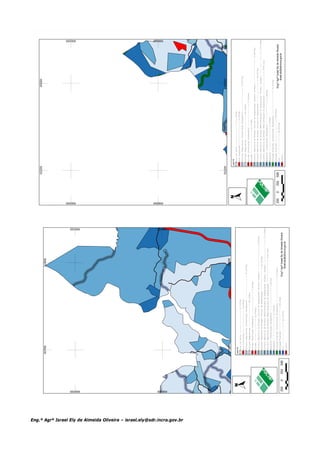

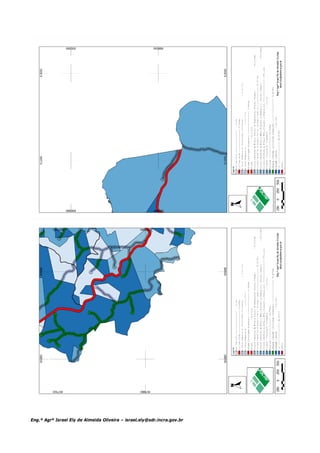

Verifique se na pasta indicada para salvar os mapas foram criados os arquivos pdf
correspondentes aos recortes do mapa.
