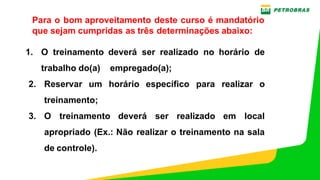

Para o bom aproveitamento deste curso é mandatório
que sejam cumpridas as três determinações abaixo:
1. O treinamento deverá ser realizado no horário de
trabalho do(a) empregado(a);
2. Reservar um horário específico para realizar o
treinamento;
3. O treinamento deverá ser realizado em local
apropriado (Ex.: Não realizar o treinamento na sala
de controle).

3. PE‐3UBC‐02497 – ANEXO H‐1 ‐ TREINAMENTO NR 12 – OFICINAS ‐ MANUTENÇÃO UO‐BC

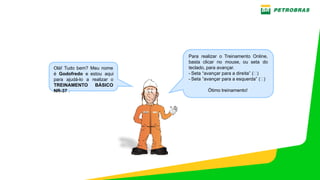

Olá! Tudo bem? Meu nome
é Godofredo e estou aqui
para ajudá­lo a realizar o
TREINAMENTO BÁSICO
NR­37 .
Para realizar o Treinamento Online,
basta clicar no mouse, ou seta do
teclado, para avançar.
­ Seta “avançar para a direita” ( )
­ Seta “avançar para a esquerda” ( )
Ótimo treinamento!

4. ANÁLISE
PRELIMINAR DE
RISCOS – APR

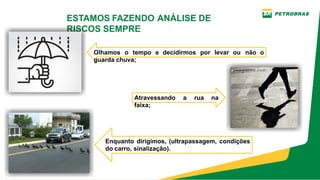

5. ESTAMOS FAZENDO ANÁLISE DE
RISCOS SEMPRE
Atravessando a rua na
faixa;
Olhamos o tempo e decidirmos por levar ou não o
guarda chuva;
Enquanto dirigimos, (ultrapassagem, condições
do carro, sinalização).

6. Consiste no desenvolvimento de uma estimativa por parâmetros
qualitativos ou quantitativos do risco de uma determinada instalação com
base em uma avaliação de engenharia utilizando técnicas específicas
para identificação dos possíveis cenários de acidente, suas frequências e
consequências associadas.
ANÁLISE PRELIMINAR DE RISCOS ­
CONCEITO
É utilizada uma metodologia indutiva
estruturada para identificar perigos
decorrentes de falhas de equipamentos
ou erros humanos, bem como suas
causas e consequências e classificar
qualitativamente seus riscos.

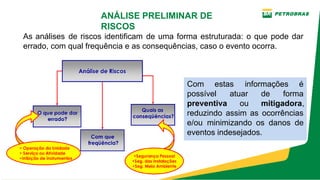

7. ANÁLISE PRELIMINAR DE
RISCOS
As análises de riscos identificam de uma forma estruturada: o que pode dar
errado, com qual frequência e as consequências, caso o evento ocorra.
Com estas informações é
possível atuar de forma
preventiva ou mitigadora,
reduzindo assim as ocorrências
e/ou minimizando os danos de
eventos indesejados.

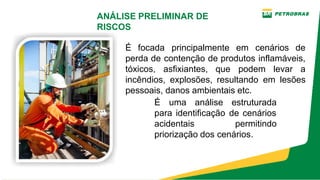

8. É uma análise estruturada
para identificação de cenários
acidentais permitindo
priorização dos cenários.
É focada principalmente em cenários de
perda de contenção de produtos inflamáveis,
tóxicos, asfixiantes, que podem levar a
incêndios, explosões, resultando em lesões
pessoais, danos ambientais etc.
ANÁLISE PRELIMINAR DE
RISCOS

9. RECOMENDAÇÕES E/OU
MEDIDAS DE SEGURANÇA
(Informações e observações
complementares para tornar o
cenário seguro)
DESCRIÇÃO DAS ETAPAS DA ANÁLISE
DE RISCOS

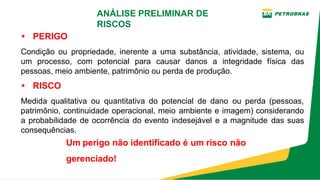

10. • PERIGO
Condição ou propriedade, inerente a uma substância, atividade, sistema, ou
um processo, com potencial para causar danos a integridade física das
pessoas, meio ambiente, patrimônio ou perda de produção.
• RISCO
Medida qualitativa ou quantitativa do potencial de dano ou perda (pessoas,
patrimônio, continuidade operacional, meio ambiente e imagem) considerando
a probabilidade de ocorrência do evento indesejável e a magnitude das suas
consequências.
Um perigo não identificado é um risco não
gerenciado!
ANÁLISE PRELIMINAR DE
RISCOS

11. POR QUÊ IDENTIFICAR O PERIGO, AVALIAR E
GERENCIAR RISCOS?
✔ Proteger a vida, o meio ambiente e os ativos;
✔ Prevenir a ocorrência de anomalias;
✔ Estar preparado no caso de ocorrência de anomalias;
✔ Demonstrar às partes interessadas que conhecemos o perigo,
avaliamos e gerenciamos os riscos associados às nossas
atividades de trabalho e instalações.

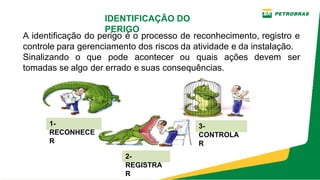

12. IDENTIFICAÇÃO DO
PERIGO
A identificação do perigo é o processo de reconhecimento, registro e
controle para gerenciamento dos riscos da atividade e da instalação.
Sinalizando o que pode acontecer ou quais ações devem ser
tomadas se algo der errado e suas consequências.
1­
RECONHECE
R
2­
REGISTRA
R
3­
CONTROLA
R

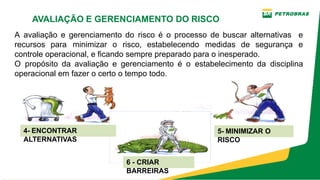

13. A avaliação e gerenciamento do risco é o processo de buscar alternativas e
recursos para minimizar o risco, estabelecendo medidas de segurança e
controle operacional, e ficando sempre preparado para o inesperado.
O propósito da avaliação e gerenciamento é o estabelecimento da disciplina
operacional em fazer o certo o tempo todo.
AVALIAÇÃO E GERENCIAMENTO DO RISCO
4­ ENCONTRAR
ALTERNATIVAS
6 ­ CRIAR
BARREIRAS
5­ MINIMIZAR O
RISCO

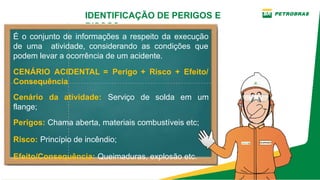

14. IDENTIFICAÇÃO DE PERIGOS E
RISCOS
É o conjunto de informações a respeito da execução
de uma atividade, considerando as condições que
podem levar a ocorrência de um acidente.
CENÁRIO ACIDENTAL = Perigo + Risco + Efeito/
Consequência
Cenário da atividade: Serviço de solda em um
flange;
Perigos: Chama aberta, materiais combustíveis etc;
Risco: Princípio de incêndio;
Efeito/Consequência: Queimaduras, explosão etc.

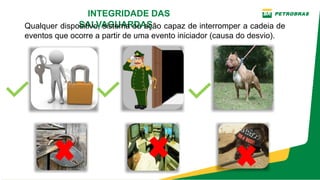

15. INTEGRIDADE DAS
SALVAGUARDAS
Qualquer dispositivo, sistema ou ação capaz de interromper a cadeia de
eventos que ocorre a partir de uma evento iniciador (causa do desvio).

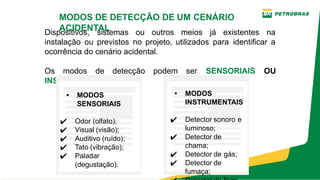

16. MODOS DE DETECÇÃO DE UM CENÁRIO
ACIDENTAL
Dispositivos, sistemas ou outros meios já existentes na
instalação ou previstos no projeto, utilizados para identificar a
ocorrência do cenário acidental.
Os modos de detecção podem ser SENSORIAIS OU
INSTRUMENTAIS.
• MODOS
SENSORIAIS
✔ Odor (olfato);
✔ Visual (visão);
✔ Auditivo (ruído);
✔ Tato (vibração);
✔ Paladar
(degustação).
• MODOS
INSTRUMENTAIS
✔ Detector sonoro e
luminoso;

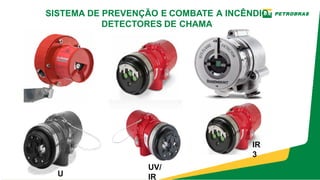

✔ Detector de
chama;
✔ Detector de gás;
✔ Detector de
fumaça;

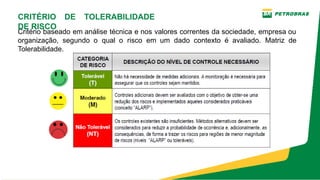

17. Critério baseado em análise técnica e nos valores correntes da sociedade, empresa ou
organização, segundo o qual o risco em um dado contexto é avaliado. Matriz de
Tolerabilidade.
CRITÉRIO DE TOLERABILIDADE
DE RISCO

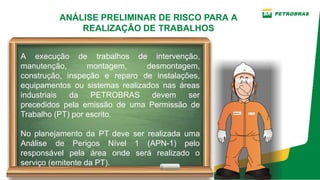

18. ANÁLISE PRELIMINAR DE RISCO PARA A
REALIZAÇÃO DE TRABALHOS
A execução de trabalhos de intervenção,
manutenção, montagem, desmontagem,
construção, inspeção e reparo de instalações,
equipamentos ou sistemas realizados nas áreas
industriais da PETROBRAS devem ser
precedidos pela emissão de uma Permissão de
Trabalho (PT) por escrito.
No planejamento da PT deve ser realizada uma
Análise de Perigos Nível 1 (APN­1) pelo
responsável pela área onde será realizado o
serviço (emitente da PT).

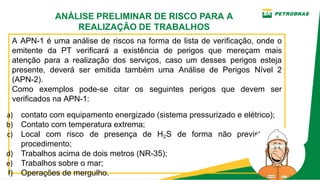

19. A APN­1 é uma análise de riscos na forma de lista de verificação, onde o
emitente da PT verificará a existência de perigos que mereçam mais
atenção para a realização dos serviços, caso um desses perigos esteja
presente, deverá ser emitida também uma Análise de Perigos Nível 2
(APN­2).
Como exemplos pode­se citar os seguintes perigos que devem ser
verificados na APN­1:
a) contato com equipamento energizado (sistema pressurizado e elétrico);
b) Contato com temperatura extrema;
c) Local com risco de presença de H2S de forma não prevista em
procedimento;
d) Trabalhos acima de dois metros (NR­35);
e) Trabalhos sobre o mar;
f) Operações de mergulho.
ANÁLISE PRELIMINAR DE RISCO PARA A
REALIZAÇÃO DE TRABALHOS

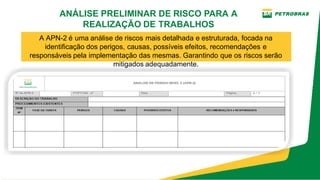

20. A APN­2 é uma análise de riscos mais detalhada e estruturada, focada na
identificação dos perigos, causas, possíveis efeitos, recomendações e
responsáveis pela implementação das mesmas. Garantindo que os riscos serão
mitigados adequadamente.
ANÁLISE PRELIMINAR DE RISCO PARA A
REALIZAÇÃO DE TRABALHOS

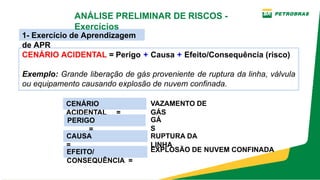

21. CENÁRIO ACIDENTAL = Perigo + Causa + Efeito/Consequência (risco)
Exemplo: Grande liberação de gás proveniente de ruptura da linha, válvula
ou equipamento causando explosão de nuvem confinada.
1­ Exercício de Aprendizagem
de APR
CENÁRIO
ACIDENTAL =
VAZAMENTO DE
GÁS
PERIGO
=
GÁ
S
CAUSA
=
RUPTURA DA
LINHA
EFEITO/
CONSEQUÊNCIA =
EXPLOSÃO DE NUVEM CONFINADA
ANÁLISE PRELIMINAR DE RISCOS ­
Exercícios

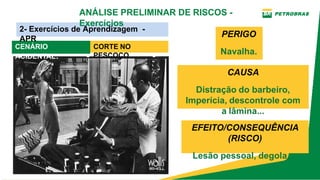

22. CENÁRIO
ACIDENTAL:
2­ Exercícios de Aprendizagem ­
APR
PERIGO
Navalha.
CAUSA
Distração do barbeiro,
Imperícia, descontrole com
a lâmina...
EFEITO/CONSEQUÊNCIA
(RISCO)
Lesão pessoal, degola,...
CORTE NO
PESCOÇO
ANÁLISE PRELIMINAR DE RISCOS ­
Exercícios

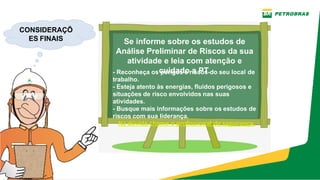

23. CONSIDERAÇÕ
ES FINAIS Se informe sobre os estudos de
Análise Preliminar de Riscos da sua
atividade e leia com atenção e
cuidado a PT.
­ Reconheça os perigos e riscos do seu local de
trabalho.
­ Esteja atento às energias, fluidos perigosos e
situações de risco envolvidos nas suas
atividades.
­ Busque mais informações sobre os estudos de
riscos com sua liderança.
Na dúvida chame o profissional de segurança.

24. MÓDULO ­ 02
Permissão para trabalho,
a frio ou a quente, na
presença de combustíveis
e inflamáveis.

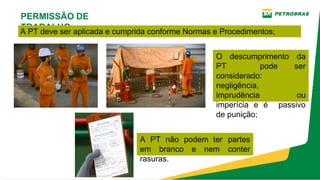

25. PERMISSÃO DE
TRABALHO
A PT deve ser aplicada e cumprida conforme Normas e Procedimentos;
O descumprimento da
PT pode ser
considerado:
negligência,
imprudência ou
imperícia e é passivo
de punição;
A PT não podem ter partes
em branco e nem conter
rasuras.

26. PERMISSÃO PARA
TRABALHO
É um documento
escrito contendo
conjunto de medidas
de controle visando o
desenvolvimento de
trabalho seguro, além
de medidas de
emergência e resgate.
DEFINIÇÃO

27. PERMISSÃO PARA
TRABALHO
DEFINIÇÃO
É uma autorização, dada por
escrito, em documento próprio,
para a execução de trabalho
manutenção, montagem,
desmontagem, construção,
inspeção e reparo de
equipamentos, sistemas ou
estruturas (piso, guarda­corpo,
etc.) perfeitamente definidos e
delimitados, a serem realizados
nas áreas operacionais.
AS)

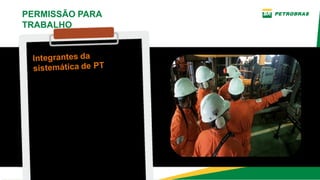

28. 1­ EMITENTE
2­ REQUISITANTE
3­ RESPONSÁVEL PELO
ENDOSSO
(Líder do bote de resgate, fiscal
de mergulho, responsável pelo
isolamento)
4­ PROFISSIONAL DE
SEGURANÇA
5­ RESPONSÁVEL PELO
EQUIPAMENTO OU SISTEMA NA
ÁREA
PERMISSÃO PARA
TRABALHO
Integrantes da
sistemática de PT

29. ­ EMPREGADOS DA
PETROBRAS
Empregado com função
gerencial, de coordenação ou
supervisão, e outros profissionais
que o habilite a operar os
respectivos equipamentos e
sistemas.
­ EMPREGADOS DE
EMPRESA CONTRATADA
Empregado em nível de
supervisão, cuja a operação da
área ou sistema seja
terceirizada.
PERMISSÃO PARA
TRABALHO
Quem pode ser
emitente

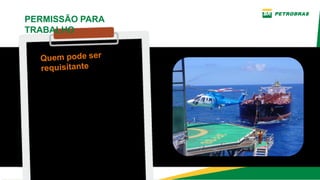

30. ­ EMPREGADOS PRÓPRIOS
PETROBRAS
Empregados próprios que
supervisiona e/ou executa tarefa
na Unidade Marítima.
­ EMPREGADOS DE
EMPRESA CONTRATADA
Empregados contratados que
supervisiona e/ou executa tarefa
na Unidade Marítima.
PERMISSÃO PARA
TRABALHO
Quem pode ser
requisitante

31. 1­ REALIZAR inspeção do equipamento, sistema ou área antes da emissão da PT e ao
término do trabalho, acompanhado pelo requisitante da PT;
2­ REALIZAR as verificações periódicas, conforme indicação no verso da PT;
3­ CERTIFICAR­SE de que os trabalhos programados não sejam incompatíveis entre
si;
4­ AFIXAR a etiqueta amarela;
5­ PROVIDENCIAR as medidas necessárias para prover as condições seguras para
liberação do trabalho;
6­ REALIZAR teste de bloqueio dos equipamentos na presença do requisitante antes da
realização do trabalho;
7­ CERTIFICAR­SE de que todos os campos da PT estão preenchidos de forma legível
e sem rasuras.
Responsável pela efetiva aplicação
do padrão.
PERMISSÃO PARA TRABALHO
Competências do emitente

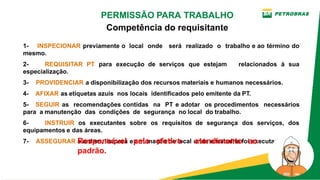

32. 1­ INSPECIONAR previamente o local onde será realizado o trabalho e ao término do
mesmo.
2­ REQUISITAR PT para execução de serviços que estejam relacionados à sua
especialização.
3­ PROVIDENCIAR a disponibilização dos recursos materiais e humanos necessários.
4­ AFIXAR as etiquetas azuis nos locais identificados pelo emitente da PT.
5­ SEGUIR as recomendações contidas na PT e adotar os procedimentos necessários
para a manutenção das condições de segurança no local do trabalho.
6­ INSTRUIR os executantes sobre os requisitos de segurança dos serviços, dos
equipamentos e das áreas.
7­ ASSEGURAR a ordem, limpeza e arrumação do local onde o trabalho foi executado.
Responsável pelo efetivo atendimento ao
padrão.
PERMISSÃO PARA TRABALHO
Competência do requisitante

33. São trabalhos que exigem
a emissão de PT e a
adoção de cuidados
especiais na preparação
e liberação, durante a
execução e no retorno à
operação e cujo os riscos
se alteram ao longo do
tempo.
PERMISSÃO PARA TRABALHO

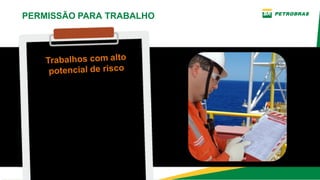

Trabalhos com alto
potencial de risco

34. PERMISSÃO PARA TRABALHO
São trabalhos frequentes que
exigem a emissão de PTRE e/
ou TRBR e a adoção de
cuidados especiais (podendo
ser semanais, mensais,
semestrais,...) realizados de
forma sistemática em
equipamentos, sistemas ou
estruturas, previamente
estabelecidos e cujos os
riscos não se alteram ao
o tempo.
Trabalhos rotineiros e
específicos

35. PERMISSÃO PARA TRABALHO

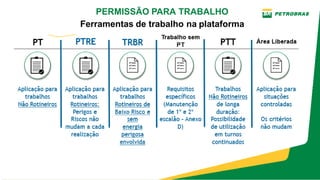

Ferramentas de trabalho na plataforma

36. Conjunto de atividades
envolvidas no
planejamento e execução
de serviços, que tenha
influência nas condições
operacionais de
equipamentos e sistemas
nas áreas operacionais.
PERMISSÃO PARA TRABALHO

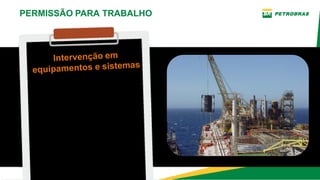

Intervenção em
equipamentos e sistemas

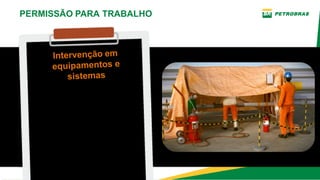

37. A intervenção deve
contemplar três etapas:
PERMISSÃO PARA TRABALHO
✔ AUTORIZAÇÃ
O
✔ PLANEJAME
NTO
✔ EXECUÇÃO
Intervenção em
equipamentos e
sistemas

38. • SERVIÇO DE URGÊNCIA
Trabalho cuja execução se torna imediata a fim de evitar a
descontinuidade operacional e a ocorrência de acidentes ou outras
emergências, o mesmo pode ser agilizado (realizado no mesmo dia) com
análise de risco e aprovação do GEPLAT.
• SERVIÇO DE EMERGÊNCIA
Atividades realizadas exclusivamente para controle de situação de
emergência na instalação. Sua execução não é regida pelo padrão de
Permissão para Trabalho. As atividades realizadas durante situações de
emergência devem ser regidas pelo plano de emergência da instalação e
devem ser autorizadas pelo respectivo coordenador da emergência.
PERMISSÃO PARA TRABALHO
Intervenção em equipamentos e sistemas

39. As principais diferenças entre líquidos combustíveis
e inflamáveis:
PERMISSÃO PARA TRABALHO
Medidas de prevenção e controle para trabalhos a
quente
PONTO DE FULGOR
Também conhecido como ponto de
Inflamação, é a menor temperatura na qual
um combustível liberta vapor em quantidade
suficiente para formar uma mistura inflamável.
O ponto de fulgor, não é suficiente para que a
combustão seja mantida.

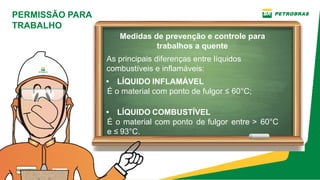

40. PERMISSÃO PARA
TRABALHO
• LÍQUIDO INFLAMÁVEL
É o material com ponto de fulgor ≤ 60°C;
• LÍQUIDO COMBUSTÍVEL
É o material com ponto de fulgor entre > 60°C
e ≤ 93°C.
As principais diferenças entre líquidos
combustíveis e inflamáveis:
Medidas de prevenção e controle para
trabalhos a quente

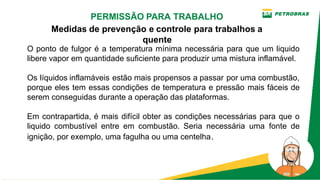

41. O ponto de fulgor é a temperatura mínima necessária para que um liquido
libere vapor em quantidade suficiente para produzir uma mistura inflamável.
Os líquidos inflamáveis estão mais propensos a passar por uma combustão,
porque eles tem essas condições de temperatura e pressão mais fáceis de
serem conseguidas durante a operação das plataformas.
Em contrapartida, é mais difícil obter as condições necessárias para que o
liquido combustível entre em combustão. Seria necessária uma fonte de
ignição, por exemplo, uma fagulha ou uma centelha.
PERMISSÃO PARA TRABALHO
Medidas de prevenção e controle para trabalhos a
quente

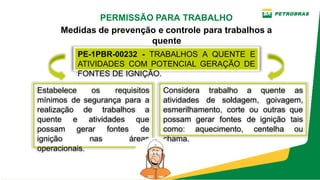

42. PE­1PBR­00232 ­ TRABALHOS A QUENTE E
ATIVIDADES COM POTENCIAL GERAÇÃO DE
FONTES DE IGNIÇÃO.
PERMISSÃO PARA TRABALHO
Medidas de prevenção e controle para trabalhos a
quente
Considera trabalho a quente as
atividades de soldagem, goivagem,
esmerilhamento, corte ou outras que
possam gerar fontes de ignição tais
como: aquecimento, centelha ou
chama.
Estabelece os requisitos
mínimos de segurança para a
realização de trabalhos a
quente e atividades que
possam gerar fontes de
ignição nas áreas
operacionais.

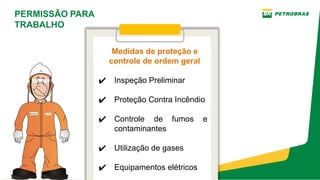

43. PERMISSÃO PARA
TRABALHO
Medidas de proteção e
controle de ordem geral
✔ Inspeção Preliminar
✔ Proteção Contra Incêndio
✔ Controle de fumos e
contaminantes
✔ Utilização de gases
✔ Equipamentos elétricos

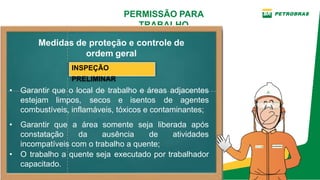

44. PERMISSÃO PARA
TRABALHO
INSPEÇÃO
PRELIMINAR
• O trabalho a quente seja executado por trabalhador
capacitado.
Medidas de proteção e controle de
ordem geral
• Garantir que o local de trabalho e áreas adjacentes
estejam limpos, secos e isentos de agentes
combustíveis, inflamáveis, tóxicos e contaminantes;
• Garantir que a área somente seja liberada após
constatação da ausência de atividades
incompatíveis com o trabalho a quente;

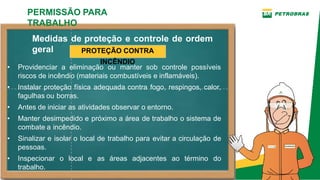

45. Medidas de proteção e controle de ordem
geral
• Providenciar a eliminação ou manter sob controle possíveis
riscos de incêndio (materiais combustíveis e inflamáveis).
• Instalar proteção física adequada contra fogo, respingos, calor,
fagulhas ou borras.
• Antes de iniciar as atividades observar o entorno.
• Manter desimpedido e próximo a área de trabalho o sistema de
combate a incêndio.
• Sinalizar e isolar o local de trabalho para evitar a circulação de
pessoas.
• Inspecionar o local e as áreas adjacentes ao término do
trabalho.
PERMISSÃO PARA
TRABALHO
PROTEÇÃO CONTRA
INCÊNDIO

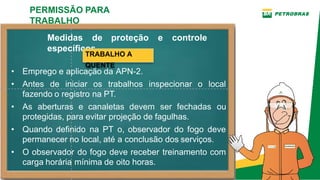

46. Medidas de proteção e controle
específicos
• Emprego e aplicação da APN­2.
• Antes de iniciar os trabalhos inspecionar o local
fazendo o registro na PT.
• As aberturas e canaletas devem ser fechadas ou
protegidas, para evitar projeção de fagulhas.
• Quando definido na PT o, observador do fogo deve
permanecer no local, até a conclusão dos serviços.
• O observador do fogo deve receber treinamento com
carga horária mínima de oito horas.
PERMISSÃO PARA
TRABALHO
TRABALHO A
QUENTE

47. Identificar com antecedência os
perigos, avaliar e gerenciar os
riscos da tarefa a ser
executada de modo a prever os
recursos necessários (humano
e material), inclusive aqueles
para combater um eventual
princípio de incêndio.
PERMISSÃO PARA
TRABALHO
Boas práticas para
trabalhos a quente

48. Planejamento das tarefas antes
de executá­las fazendo a leitura
e o esclarecimento de dúvidas da
Permissão para Trabalho no
local.
PERMISSÃO PARA
TRABALHO
Boas práticas para
trabalhos a quente

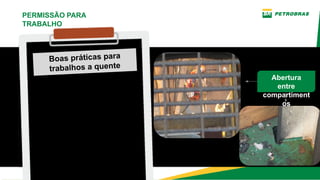

49. Boas práticas para
trabalhos a quente
Verificar antes de execução das
tarefas a existência de
canaletas, grades de piso e
vãos por onde possam passar
fagulhas e borras
incandescentes, que possam
alcançar outras áreas
adjacentes e materiais
combustíveis.
PERMISSÃO PARA
TRABALHO
Abertura
entre
compartiment
os

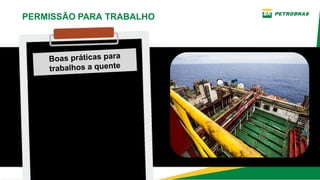

50. Boas práticas para
trabalhos a quente
Garantir que o local de trabalho
esteja organizado, zelando pela
limpeza e arrumação da área.
Após a execução realizar o
recolhimento e descarte correto
dos resíduos gerados, madeiras,
trapos, lubrificantes etc.
PERMISSÃO PARA TRABALHO

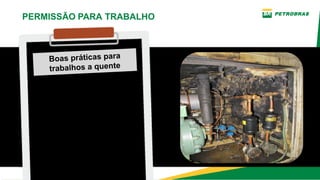

51. Boas práticas para
trabalhos a quente
Nos trabalhos a quente em
equipamentos, sempre remova
isolamentos térmicos ou outros
materiais combustíveis, proteja
os componentes do equipamento
ou sistema antes de realizar
trabalho de corte ou solda.
PERMISSÃO PARA TRABALHO

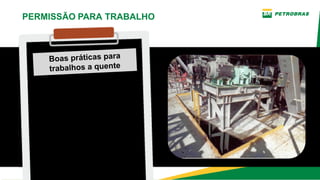

52. Boas práticas para
trabalhos a quente
Verificar existência de
vazamentos e sobre
aquecimento no
equipamento ou sistema
que sofrerá a intervenção.
PERMISSÃO PARA TRABALHO

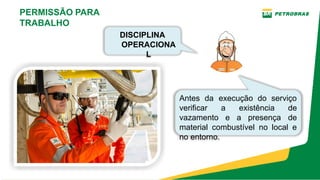

53. Antes da execução do serviço
verificar a existência de
vazamento e a presença de
material combustível no local e
no entorno.
PERMISSÃO PARA
TRABALHO
DISCIPLINA
OPERACIONA
L

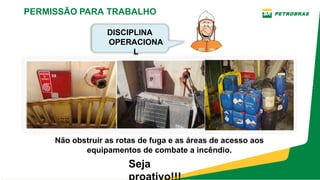

54. Não obstruir as rotas de fuga e as áreas de acesso aos
equipamentos de combate a incêndio.
Seja
PERMISSÃO PARA TRABALHO
DISCIPLINA
OPERACIONA
L

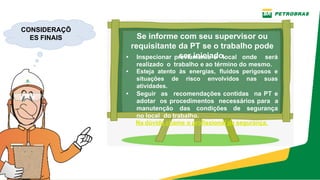

55. Se informe com seu supervisor ou
requisitante da PT se o trabalho pode
ser iniciado.
• Inspecionar previamente o local onde será
realizado o trabalho e ao término do mesmo.
• Esteja atento às energias, fluidos perigosos e
situações de risco envolvidos nas suas
atividades.
• Seguir as recomendações contidas na PT e
adotar os procedimentos necessários para a
manutenção das condições de segurança
no local do trabalho.
Na dúvida chame o profissional de segurança.
CONSIDERAÇÕ
ES FINAIS

56. Noções dos sistemas
de prevenção e
combate a incêndio da
plataforma.

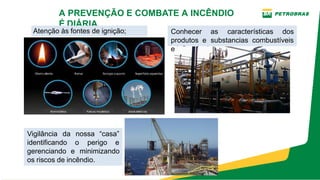

57. A PREVENÇÃO E COMBATE A INCÊNDIO
É DIÁRIA
Atenção às fontes de ignição; Conhecer as características dos
produtos e substancias combustíveis
e inflamáveis;
Vigilância da nossa “casa”
identificando o perigo e
gerenciando e minimizando
os riscos de incêndio.

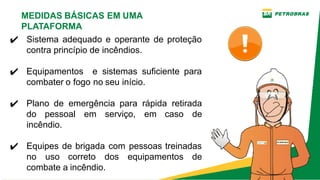

58. ✔ Sistema adequado e operante de proteção
contra princípio de incêndios.
✔ Equipamentos e sistemas suficiente para
combater o fogo no seu início.
✔ Plano de emergência para rápida retirada
do pessoal em serviço, em caso de
incêndio.
✔ Equipes de brigada com pessoas treinadas
no uso correto dos equipamentos de
combate a incêndio.
MEDIDAS BÁSICAS EM UMA
PLATAFORMA

59. SÃO QUATRO AS MEDIDAS
BÁSICAS
1­ Treinamentos Específicos;
2­ Sistema de Vigilância e Patrulha;
3­ Sistema de Detecção e Alarme;
4­ Sistema de Combate a Incêndio.
MEDIDAS BÁSICAS EM UMA
PLATAFORMA

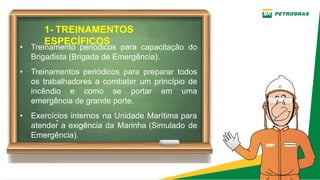

60. 1­ TREINAMENTOS
ESPECÍFICOS
.
• Treinamento periódicos para capacitação do
Brigadista (Brigada de Emergência).
• Treinamentos periódicos para preparar todos
os trabalhadores a combater um princípio de
incêndio e como se portar em uma
emergência de grande porte.
• Exercícios internos na Unidade Marítima para
atender a exigência da Marinha (Simulado de
Emergência).

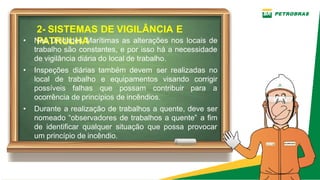

61. 2­ SISTEMAS DE VIGILÂNCIA E
PATRULHA
• Nas Unidades Marítimas as alterações nos locais de
trabalho são constantes, e por isso há a necessidade
de vigilância diária do local de trabalho.
• Inspeções diárias também devem ser realizadas no
local de trabalho e equipamentos visando corrigir
possíveis falhas que possam contribuir para a
ocorrência de princípios de incêndios.
• Durante a realização de trabalhos a quente, deve ser
nomeado “observadores de trabalhos a quente” a fim
de identificar qualquer situação que possa provocar
um princípio de incêndio.

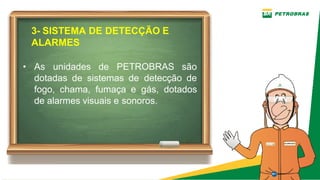

62. 3­ SISTEMA DE DETECÇÃO E
ALARMES
• As unidades de PETROBRAS são
dotadas de sistemas de detecção de
fogo, chama, fumaça e gás, dotados
de alarmes visuais e sonoros.

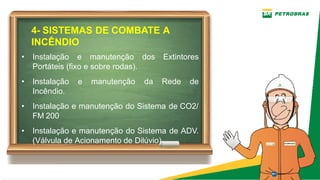

63. 4­ SISTEMAS DE COMBATE A
INCÊNDIO

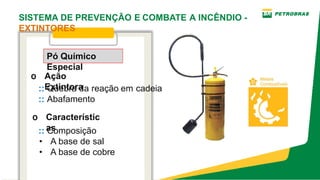

• Instalação e manutenção dos Extintores
Portáteis (fixo e sobre rodas).
• Instalação e manutenção da Rede de
Incêndio.
• Instalação e manutenção do Sistema de CO2/
FM 200

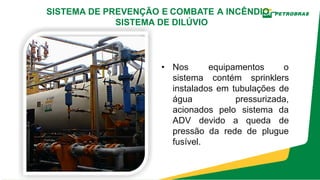

• Instalação e manutenção do Sistema de ADV.
(Válvula de Acionamento de Dilúvio)

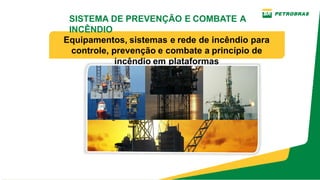

64. Equipamentos, sistemas e rede de incêndio para
controle, prevenção e combate a princípio de
incêndio em plataformas
SISTEMA DE PREVENÇÃO E COMBATE A
INCÊNDIO

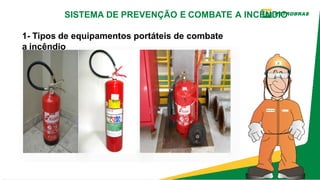

65. 1­ Tipos de equipamentos portáteis de combate
a incêndio
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO

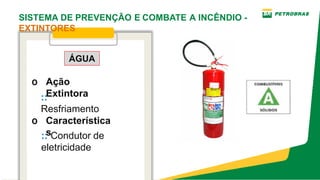

66. o Ação
Extintora
o Característica
s
ÁGUA
::
Resfriamento
:: Condutor de
eletricidade
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO ­
EXTINTORES

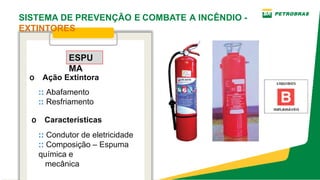

67. ESPU
MA
o Ação Extintora
:: Abafamento
:: Resfriamento
o Características
:: Condutor de eletricidade
:: Composição – Espuma
química e
mecânica
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO ­
EXTINTORES

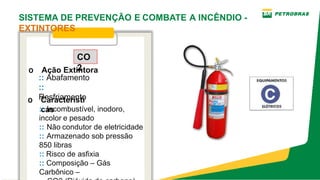

68. o Característi
cas
CO
2
o Ação Extintora
:: Incombustível, inodoro,
incolor e pesado
:: Não condutor de eletricidade
:: Armazenado sob pressão
850 libras
:: Risco de asfixia
:: Composição – Gás
Carbônico –
:: Abafamento
::
Resfriamento
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO ­
EXTINTORES

69. o Ação
Extintora
o Característic
as

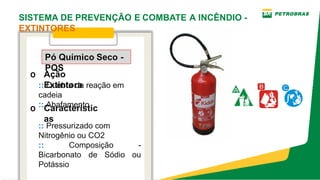

Pó Químico Seco ­
PQS
:: Quebra da reação em
cadeia
:: Abafamento
:: Pressurizado com
Nitrogênio ou CO2
:: Composição ­
Bicarbonato de Sódio ou
Potássio
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO ­
EXTINTORES

70. o Ação
Extintora
Pó Químico
Especial
:: Quebra da reação em cadeia
:: Abafamento
o Característic
as
:: Composição
• A base de sal
• A base de cobre
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO ­
EXTINTORES

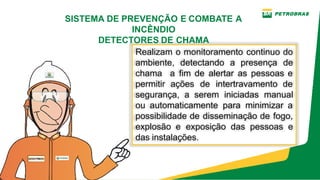

71. Realizam o monitoramento continuo do
ambiente, detectando a presença de
chama a fim de alertar as pessoas e
permitir ações de intertravamento de
segurança, a serem iniciadas manual
ou automaticamente para minimizar a
possibilidade de disseminação de fogo,
explosão e exposição das pessoas e
das instalações.
SISTEMA DE PREVENÇÃO E COMBATE A
INCÊNDIO
DETECTORES DE CHAMA

72. UV/
IR
IR
3
U
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
DETECTORES DE CHAMA

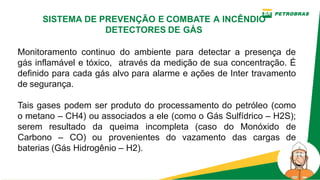

73. Monitoramento continuo do ambiente para detectar a presença de
gás inflamável e tóxico, através da medição de sua concentração. É
definido para cada gás alvo para alarme e ações de Inter travamento
de segurança.
Tais gases podem ser produto do processamento do petróleo (como
o metano – CH4) ou associados a ele (como o Gás Sulfídrico – H2S);
serem resultado da queima incompleta (caso do Monóxido de
Carbono – CO) ou provenientes do vazamento das cargas de
baterias (Gás Hidrogênio – H2).
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
DETECTORES DE GÁS

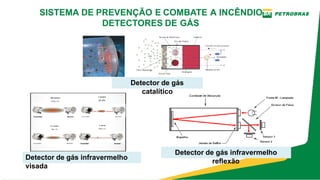

74. Detector de gás infravermelho
visada
Detector de gás infravermelho
reflexão
Detector de gás
catalítico
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
DETECTORES DE GÁS

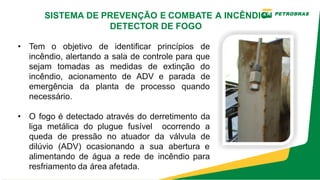

75. • Tem o objetivo de identificar princípios de
incêndio, alertando a sala de controle para que
sejam tomadas as medidas de extinção do
incêndio, acionamento de ADV e parada de
emergência da planta de processo quando
necessário.
• O fogo é detectado através do derretimento da
liga metálica do plugue fusível ocorrendo a
queda de pressão no atuador da válvula de
dilúvio (ADV) ocasionando a sua abertura e
alimentando de água a rede de incêndio para
resfriamento da área afetada.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
DETECTOR DE FOGO

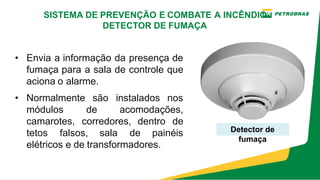

76. • Envia a informação da presença de
fumaça para a sala de controle que
aciona o alarme.
• Normalmente são instalados nos
módulos de acomodações,
camarotes, corredores, dentro de
tetos falsos, sala de painéis
elétricos e de transformadores.
Detector de
fumaça
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
DETECTOR DE FUMAÇA

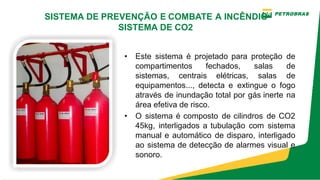

77. • Este sistema é projetado para proteção de
compartimentos fechados, salas de
sistemas, centrais elétricas, salas de
equipamentos..., detecta e extingue o fogo
através de inundação total por gás inerte na
área efetiva de risco.
• O sistema é composto de cilindros de CO2
45kg, interligados a tubulação com sistema
manual e automático de disparo, interligado
ao sistema de detecção de alarmes visual e
sonoro.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
SISTEMA DE CO2

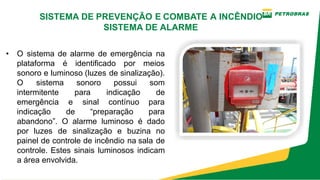

78. • O sistema de alarme de emergência na
plataforma é identificado por meios
sonoro e luminoso (luzes de sinalização).
O sistema sonoro possui som
intermitente para indicação de
emergência e sinal contínuo para
indicação de “preparação para
abandono”. O alarme luminoso é dado
por luzes de sinalização e buzina no
painel de controle de incêndio na sala de
controle. Estes sinais luminosos indicam
a área envolvida.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
SISTEMA DE ALARME

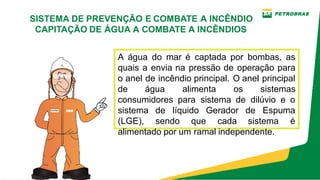

79. Introdução
A água do mar é captada por bombas, as
quais a envia na pressão de operação para
o anel de incêndio principal. O anel principal
de água alimenta os sistemas
consumidores para sistema de dilúvio e o
sistema de líquido Gerador de Espuma
(LGE), sendo que cada sistema é
alimentado por um ramal independente.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
CAPITAÇÃO DE ÁGUA A COMBATE A INCÊNDIOS

80. • ADV são válvulas de
acionamento de dilúvio
(projetores) instalados em
tubulações secas em que o
fluxo de água é controlado
manual ou automaticamente,
disparados pela ativação de
um detector de chama ou
plugue fusível.
• O sistema utiliza em sua
entrada uma válvula de
retenção e um vaso pulmão
para manter a pressão em
7kgf/cm² caso ocorra queda
nta.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
SISTEMA DE DILÚVIO

81. • Nos equipamentos o
sistema contém sprinklers
instalados em tubulações de
água pressurizada,
acionados pelo sistema da
ADV devido a queda de
pressão da rede de plugue
fusível.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO –
SISTEMA DE DILÚVIO

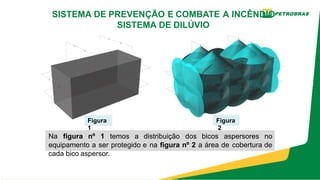

82. Figura
1
Na figura nº 1 temos a distribuição dos bicos aspersores no
equipamento a ser protegido e na figura nº 2 a área de cobertura de
cada bico aspersor.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
SISTEMA DE DILÚVIO
Figura
2

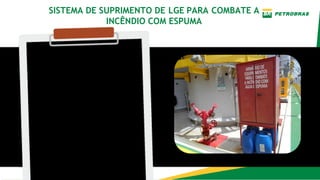

83. Introdução
O sistema fornece LGE
(Líquido gerador de
espuma) para todos os
sistemas consumidores fixos
de combate a incêndio da
plataforma, sendo
composto por bombas, rede
de suprimento e
reservatório de LGE.
SISTEMA DE SUPRIMENTO DE LGE PARA COMBATE A
INCÊNDIO COM ESPUMA

84. SISTEMA DE SUPRIMENTO DE LGE PARA COMBATE A
INCÊNDIO COM ESPUMA
Logo em seguida o LGE é
misturado com o água, gerando
a espuma que é fornecida para
os sistemas fixos e manuais de
combate (hidrantes, o sistema
de dilúvio e a rede de espuma).

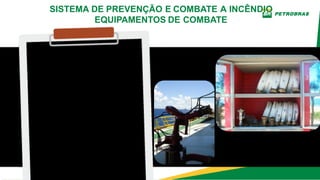

85. Na frente de combate são
utilizados equipamentos para
projeção da espuma ou água,
conforme as características
do fogo e o combustível que
está em chamas, como
exemplos temos os canhões
aspersores, as linhas de
mangueira dotadas de bicos
aspersores etc.
Canhões
monitores
Conjunto de
mangueiras
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
EQUIPAMENTOS DE COMBATE

86. Os hidrantes são distribuídos
em pontos estratégicos para
auxiliar no combate ao
incêndio, e em geral junto ao
mesmo encontramos
armários de incêndio com
diversos materiais e
equipamentos.
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
EQUIPAMENTOS DE COMBATE

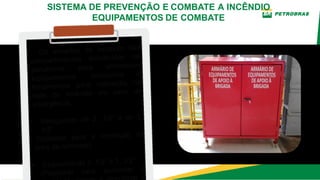

87. Os armários de incêndio são
compartimentos distribuídos na
plataforma para armazenar
equipamentos, acessórios e
ferramentas para utilização na
rede de incêndio em caso de
emergência.
• Mangueiras de 2. 1/2” e de 1.
1/2”
(Utilizado para a formação de
linha de combate).
• Esguichos de 2. 1/2” e 1. 1/2”
(Projetado para aumentar a
o
SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
EQUIPAMENTOS DE COMBATE

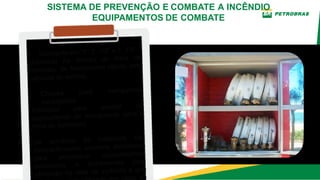

88. SISTEMA DE PREVENÇÃO E COMBATE A INCÊNDIO
EQUIPAMENTOS DE COMBATE
• Derivante em “Y” 2. 1/2” e 1. 1/2”
(Utilizado na divisão de linha de
combate, de fechamento rápido com
válvulas de esfera).
• Chaves para mangueiras
conjugadas
(Utilizado para auxiliar no
acoplamento de mangueiras para a
linha de combate).
Os armários de incêndios são
compartimentos somente destinados
para armazenar equipamentos,
acessórios e ferramentas para
utilização na rede de incêndio e que
de

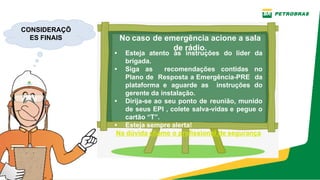

89. No caso de emergência acione a sala
de rádio.
• Esteja atento às instruções do líder da
brigada.
• Siga as recomendações contidas no
Plano de Resposta a Emergência­PRE da
plataforma e aguarde as instruções do
gerente da instalação.
• Dirija­se ao seu ponto de reunião, munido
de seus EPI , colete salva­vidas e pegue o
cartão “T”.
• Esteja sempre alerta!
Na dúvida chame o profissional de segurança
CONSIDERAÇÕ
ES FINAIS
