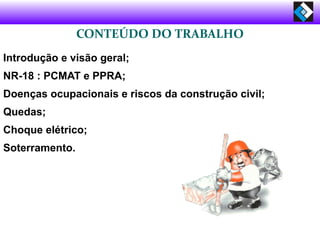

CONTEÚDO DO TRABALHO
Introdução e visão geral;
NR-18 : PCMAT e PPRA;
Doenças ocupacionais e riscos da construção civil;
Quedas;
Choque elétrico;
Soterramento.

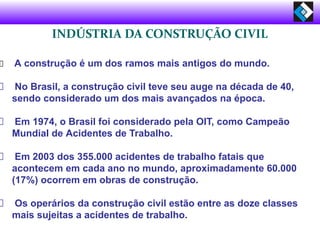

INDÚSTRIA DA CONSTRUÇÃO CIVIL
A construção é um dos ramos mais antigos do mundo.
No Brasil, a construção civil teve seu auge na década de 40,
sendo considerado um dos mais avançados na época.
Em 1974, o Brasil foi considerado pela OIT, como Campeão
Mundial de Acidentes de Trabalho.
Em 2003 dos 355.000 acidentes de trabalho fatais que
acontecem em cada ano no mundo, aproximadamente 60.000
(17%) ocorrem em obras de construção.
Os operários da construção civil estão entre as doze classes
mais sujeitas a acidentes de trabalho.

Visão Geral

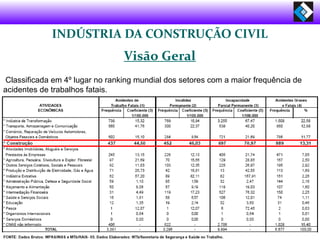

Classificada em 4º lugar no ranking mundial dos setores com a maior frequência de
acidentes de trabalhos fatais.

Número de Acidentes de Trabalhos Registrados na Indústria da Construção
no período de 1998/2004.
Visão Geral

Visão Geral

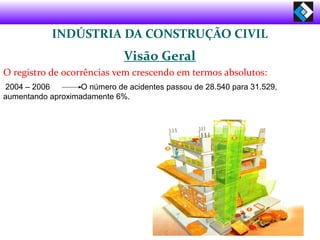

O registro de ocorrências vem crescendo em termos absolutos:
2004 – 2006 O número de acidentes passou de 28.540 para 31.529,
aumentando aproximadamente 6%.

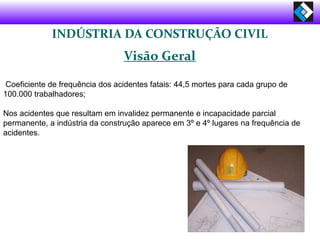

Visão Geral
Coeficiente de frequência dos acidentes fatais: 44,5 mortes para cada grupo de
100.000 trabalhadores;
Nos acidentes que resultam em invalidez permanente e incapacidade parcial
permanente, a indústria da construção aparece em 3º e 4º lugares na frequência de
acidentes.

Visão Geral
Segundo o Quadro I da NR – 4 são consideradas
atividades da Indústria da Construção:
preparação do terreno;
obras de infra-estrutura;
obras de instalações;
obras de acabamentos e serviços auxiliares da construção;
serviços de demolição, reparo, pintura, limpeza;
manutenção de edifícios em geral.

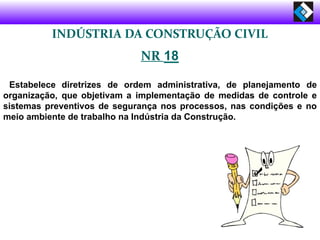

NR 18
Estabelece diretrizes de ordem administrativa, de planejamento de
organização, que objetivam a implementação de medidas de controle e
sistemas preventivos de segurança nos processos, nas condições e no
meio ambiente de trabalho na Indústria da Construção.

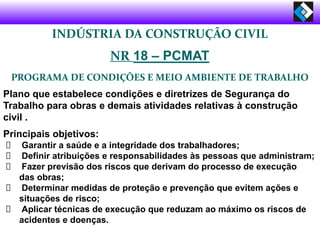

NR 18 – PCMAT
PROGRAMA DE CONDIÇÕES E MEIO AMBIENTE DE TRABALHO
Plano que estabelece condições e diretrizes de Segurança do
Trabalho para obras e demais atividades relativas à construção
civil .
Principais objetivos:
Garantir a saúde e a integridade dos trabalhadores;
Definir atribuições e responsabilidades às pessoas que administram;
Fazer previsão dos riscos que derivam do processo de execução
das obras;
Determinar medidas de proteção e prevenção que evitem ações e
situações de risco;
Aplicar técnicas de execução que reduzam ao máximo os riscos de
acidentes e doenças.

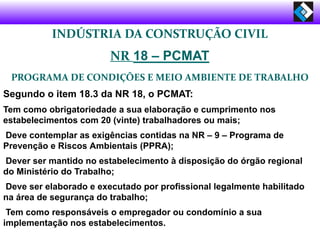

NR 18 – PCMAT
PROGRAMA DE CONDIÇÕES E MEIO AMBIENTE DE TRABALHO
Segundo o item 18.3 da NR 18, o PCMAT:
Tem como obrigatoriedade a sua elaboração e cumprimento nos
estabelecimentos com 20 (vinte) trabalhadores ou mais;
Deve contemplar as exigências contidas na NR – 9 – Programa de
Prevenção e Riscos Ambientais (PPRA);
Dever ser mantido no estabelecimento à disposição do órgão regional
do Ministério do Trabalho;
Deve ser elaborado e executado por profissional legalmente habilitado
na área de segurança do trabalho;
Tem como responsáveis o empregador ou condomínio a sua
implementação nos estabelecimentos.

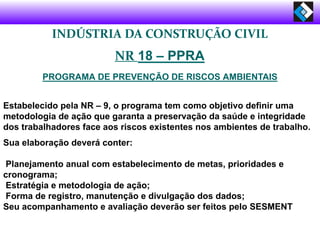

NR 18 – PPRA
PROGRAMA DE PREVENÇÃO DE RISCOS AMBIENTAIS
Estabelecido pela NR – 9, o programa tem como objetivo definir uma
metodologia de ação que garanta a preservação da saúde e integridade
dos trabalhadores face aos riscos existentes nos ambientes de trabalho.
Sua elaboração deverá conter:
Planejamento anual com estabelecimento de metas, prioridades e
cronograma;
Estratégia e metodologia de ação;
Forma de registro, manutenção e divulgação dos dados;
Seu acompanhamento e avaliação deverão ser feitos pelo SESMENT

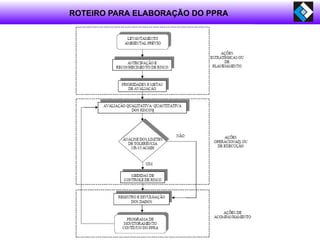

ROTEIRO PARA ELABORAÇÃO DO PPRA

Doenças
Ocupacionais
Riscos
Ambientais
Riscos
Ergonômicos
Riscos de
acidentes

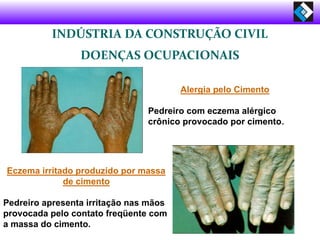

DOENÇAS OCUPACIONAIS
Alergia pelo Cimento
Pedreiro com eczema alérgico
crônico provocado por cimento.
Eczema irritado produzido por massa
de cimento
Pedreiro apresenta irritação nas mãos
provocada pelo contato freqüente com
a massa do cimento.

DOENÇAS OCUPACIONAIS

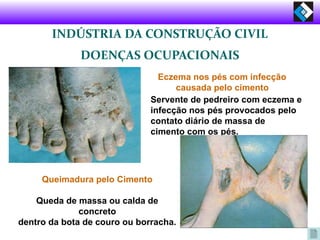

Eczema nos pés com infecção
causada pelo cimento
Servente de pedreiro com eczema e
infecção nos pés provocados pelo
contato diário de massa de
cimento com os pés.
Queimadura pelo Cimento
Queda de massa ou calda de
concreto
dentro da bota de couro ou borracha.

RISCOS AMBIENTAIS
Agentes
Físicos
Ruídos
Temperaturas extremas;
Pressões anormais.
Vibrações
Radiações

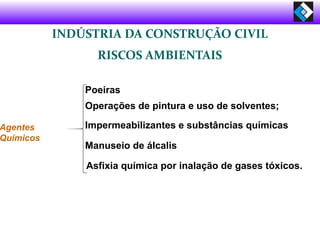

Agentes
Químicos
RISCOS AMBIENTAIS
Poeiras
Operações de pintura e uso de solventes;
Impermeabilizantes e substâncias químicas
Manuseio de álcalis
Asfixia química por inalação de gases tóxicos.

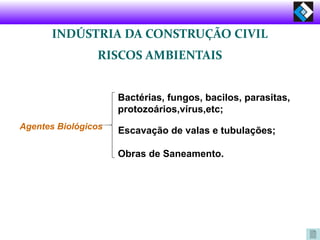

RISCOS AMBIENTAIS
Agentes Biológicos
Bactérias, fungos, bacilos, parasitas,
protozoários,vírus,etc;
Escavação de valas e tubulações;
Obras de Saneamento.

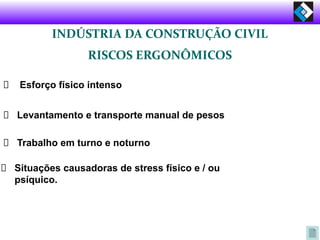

RISCOS ERGONÔMICOS
Esforço físico intenso
Levantamento e transporte manual de pesos
Trabalho em turno e noturno
Situações causadoras de stress físico e / ou
psíquico.

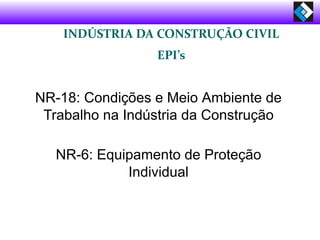

EPI’s
NR-18: Condições e Meio Ambiente de
Trabalho na Indústria da Construção
NR-6: Equipamento de Proteção
Individual

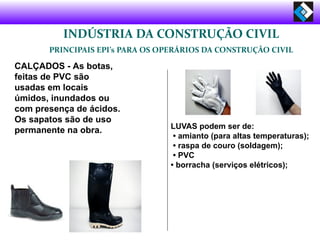

PRINCIPAIS EPI’s PARA OS OPERÁRIOS DA CONSTRUÇÃO CIVIL
CALÇADOS - As botas,
feitas de PVC são
usadas em locais
úmidos, inundados ou
com presença de ácidos.
Os sapatos são de uso
permanente na obra. LUVAS podem ser de:
• amianto (para altas temperaturas);
• raspa de couro (soldagem);
• PVC
• borracha (serviços elétricos);

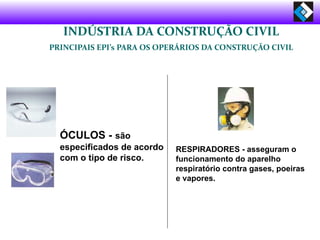

ÓCULOS - são
especificados de acordo
com o tipo de risco.
RESPIRADORES - asseguram o
funcionamento do aparelho
respiratório contra gases, poeiras
e vapores.

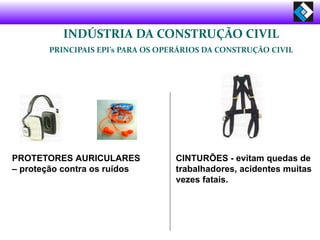

PROTETORES AURICULARES
– proteção contra os ruídos
CINTURÕES - evitam quedas de
trabalhadores, acidentes muitas
vezes fatais.

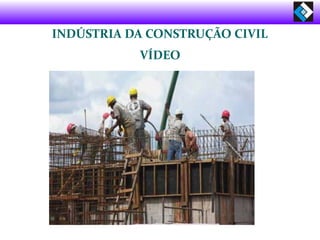

VÍDEO

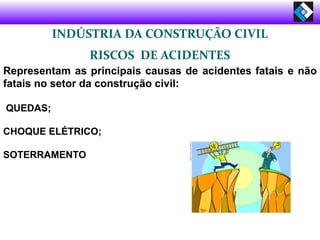

RISCOS DE ACIDENTES
Representam as principais causas de acidentes fatais e não
fatais no setor da construção civil:
QUEDAS;
CHOQUE ELÉTRICO;
SOTERRAMENTO

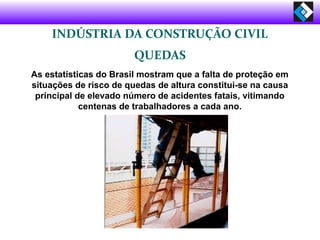

QUEDAS
As estatísticas do Brasil mostram que a falta de proteção em
situações de risco de quedas de altura constitui-se na causa
principal de elevado número de acidentes fatais, vitimando
centenas de trabalhadores a cada ano.

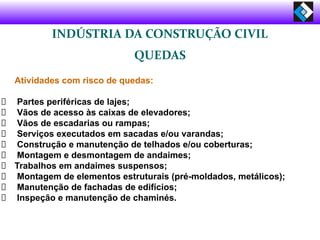

QUEDAS
Atividades com risco de quedas:
Partes periféricas de lajes;
Vãos de acesso às caixas de elevadores;
Vãos de escadarias ou rampas;
Serviços executados em sacadas e/ou varandas;
Construção e manutenção de telhados e/ou coberturas;
Montagem e desmontagem de andaimes;
Trabalhos em andaimes suspensos;
Montagem de elementos estruturais (pré-moldados, metálicos);
Manutenção de fachadas de edifícios;
Inspeção e manutenção de chaminés.

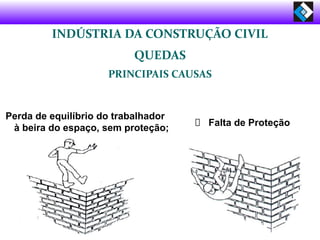

QUEDAS
PRINCIPAIS CAUSAS
Perda de equilíbrio do trabalhador
à beira do espaço, sem proteção;
Falta de Proteção

Método impróprio de trabalho;

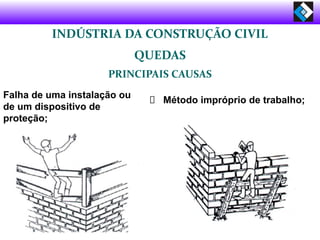

QUEDAS
PRINCIPAIS CAUSAS
Falha de uma instalação ou
de um dispositivo de
proteção;

QUEDAS
PRINCIPAIS CAUSAS
Contato acidental com
condutor ou massa sob
tensão elétrica
Trabalhador não apto
ao trabalho em altura
(Problemas de Saúde)

QUEDAS
ESCADAS - TIPOS
Escadas de uso individual Escadas de uso coletivo
Sua construção de forma inadequada podem levar a acidentes
de trabalho.

QUEDAS

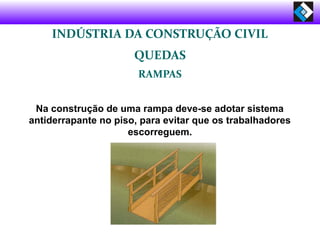

RAMPAS
Na construção de uma rampa deve-se adotar sistema
antiderrapante no piso, para evitar que os trabalhadores
escorreguem.

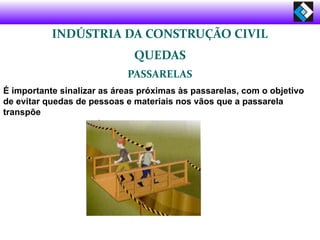

QUEDAS
PASSARELAS
É importante sinalizar as áreas próximas às passarelas, com o objetivo
de evitar quedas de pessoas e materiais nos vãos que a passarela
transpõe

QUEDAS
ANDAIMES
Construções provisórias auxiliares, munidas de plataformas
horizontais elevadas

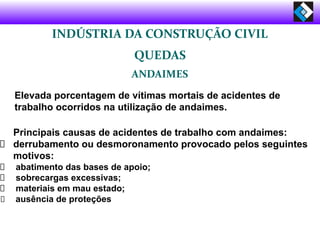

QUEDAS
ANDAIMES
Elevada porcentagem de vítimas mortais de acidentes de
trabalho ocorridos na utilização de andaimes.
Principais causas de acidentes de trabalho com andaimes:
derrubamento ou desmoronamento provocado pelos seguintes
motivos:
abatimento das bases de apoio;
sobrecargas excessivas;
materiais em mau estado;
ausência de proteções

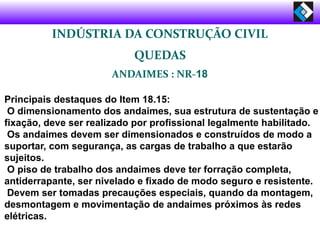

QUEDAS
ANDAIMES : NR-18
Principais destaques do Item 18.15:
O dimensionamento dos andaimes, sua estrutura de sustentação e
fixação, deve ser realizado por profissional legalmente habilitado.
Os andaimes devem ser dimensionados e construídos de modo a
suportar, com segurança, as cargas de trabalho a que estarão
sujeitos.
O piso de trabalho dos andaimes deve ter forração completa,
antiderrapante, ser nivelado e fixado de modo seguro e resistente.
Devem ser tomadas precauções especiais, quando da montagem,
desmontagem e movimentação de andaimes próximos às redes
elétricas.

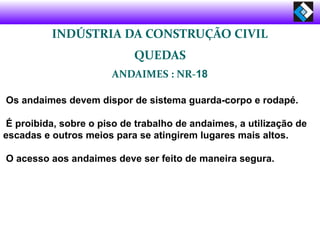

Os andaimes devem dispor de sistema guarda-corpo e rodapé.
É proibida, sobre o piso de trabalho de andaimes, a utilização de
escadas e outros meios para se atingirem lugares mais altos.
O acesso aos andaimes deve ser feito de maneira segura.
QUEDAS
ANDAIMES : NR-18

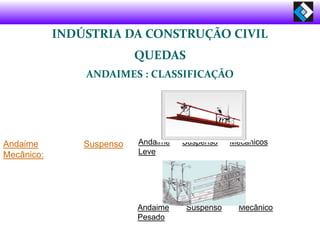

QUEDAS
ANDAIMES : CLASSIFICAÇÃO
Andaime Suspenso
Mecânico:
Andaime Suspenso Mecânico
Pesado
Andaime Suspenso Mecânicos
Leve

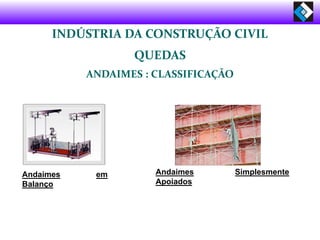

QUEDAS
ANDAIMES : CLASSIFICAÇÃO
Andaimes Simplesmente
Apoiados
Andaimes em
Balanço

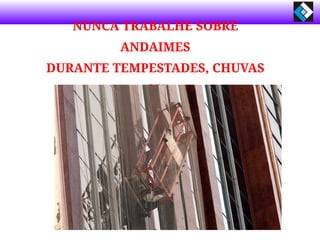

NUNCA TRABALHE SOBRE
ANDAIMES
DURANTE TEMPESTADES, CHUVAS
OU
VENTANIAS.

QUEDAS

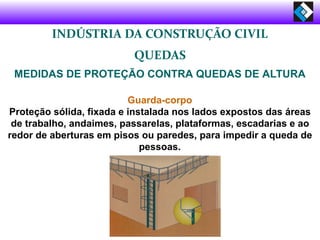

MEDIDAS DE PROTEÇÃO CONTRA QUEDAS DE ALTURA
Guarda-corpo
Proteção sólida, fixada e instalada nos lados expostos das áreas
de trabalho, andaimes, passarelas, plataformas, escadarias e ao
redor de aberturas em pisos ou paredes, para impedir a queda de
pessoas.

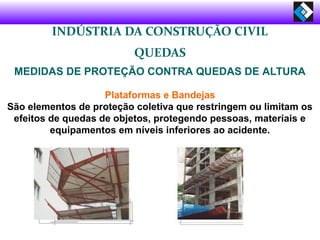

QUEDAS
MEDIDAS DE PROTEÇÃO CONTRA QUEDAS DE ALTURA
Plataformas e Bandejas
São elementos de proteção coletiva que restringem ou limitam os
efeitos de quedas de objetos, protegendo pessoas, materiais e
equipamentos em níveis inferiores ao acidente.

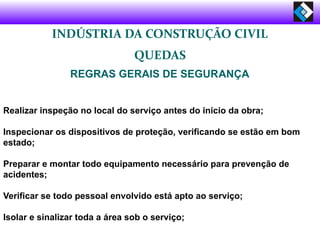

QUEDAS
REGRAS GERAIS DE SEGURANÇA
Realizar inspeção no local do serviço antes do início da obra;
Inspecionar os dispositivos de proteção, verificando se estão em bom
estado;
Preparar e montar todo equipamento necessário para prevenção de
acidentes;
Verificar se todo pessoal envolvido está apto ao serviço;
Isolar e sinalizar toda a área sob o serviço;

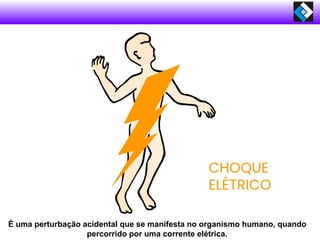

CHOQUE
ELÉTRICO
É uma perturbação acidental que se manifesta no organismo humano, quando
percorrido por uma corrente elétrica.

CHOQUE ELÉTRICO
De cada cinco choques, um é fatal, enquanto que, em outros
tipos de acidentes, ocorre uma morte para cada 200
ocorrências.
Choque estático Choque
dinâmico
Contato com equipamentos que
possuem eletricidade estática,
como um capacitor carregado
Contato ou excessiva aproximação
do fio fase de uma rede ou circuito de
alimentação elétrico descoberto

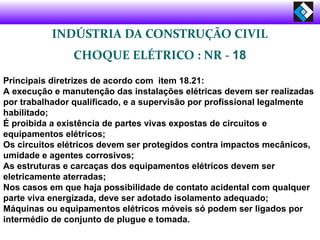

CHOQUE ELÉTRICO : NR - 18
Principais diretrizes de acordo com item 18.21:
A execução e manutenção das instalações elétricas devem ser realizadas
por trabalhador qualificado, e a supervisão por profissional legalmente
habilitado;
É proibida a existência de partes vivas expostas de circuitos e
equipamentos elétricos;
Os circuitos elétricos devem ser protegidos contra impactos mecânicos,
umidade e agentes corrosivos;
As estruturas e carcaças dos equipamentos elétricos devem ser
eletricamente aterradas;
Nos casos em que haja possibilidade de contato acidental com qualquer
parte viva energizada, deve ser adotado isolamento adequado;
Máquinas ou equipamentos elétricos móveis só podem ser ligados por
intermédio de conjunto de plugue e tomada.

CHOQUE ELÉTRICO

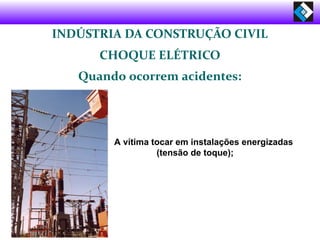

Quando ocorrem acidentes:
A vítima tocar em instalações energizadas
(tensão de toque);

CHOQUE ELÉTRICO

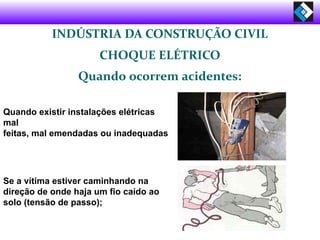

Quando existir instalações elétricas
mal
feitas, mal emendadas ou inadequadas
Se a vítima estiver caminhando na
direção de onde haja um fio caído ao
solo (tensão de passo);

CHOQUE ELÉTRICO

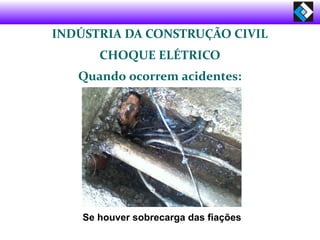

Se houver sobrecarga das fiações

CHOQUE ELÉTRICO

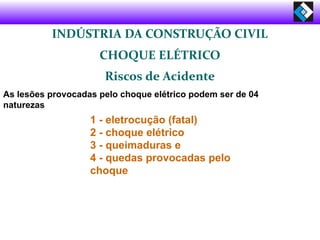

Riscos de Acidente
As lesões provocadas pelo choque elétrico podem ser de 04
naturezas
1 - eletrocução (fatal)
2 - choque elétrico
3 - queimaduras e
4 - quedas provocadas pelo
choque

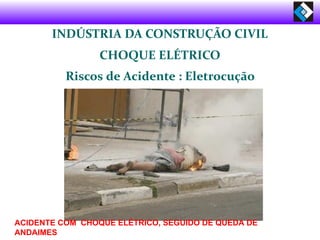

ACIDENTE COM CHOQUE ELÉTRICO, SEGUIDO DE QUEDA DE
ANDAIMES
CHOQUE ELÉTRICO
Riscos de Acidente : Eletrocução

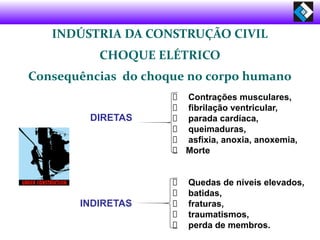

CHOQUE ELÉTRICO
Consequências do choque no corpo humano
Contrações musculares,
fibrilação ventricular,
parada cardíaca,
queimaduras,
asfixia, anoxia, anoxemia,
Morte
Quedas de níveis elevados,
batidas,
fraturas,
traumatismos,
perda de membros.
DIRETAS
INDIRETAS

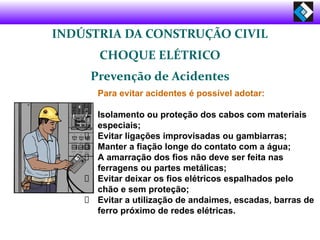

CHOQUE ELÉTRICO
Prevenção de Acidentes
Para evitar acidentes é possível adotar:
Isolamento ou proteção dos cabos com materiais
especiais;
Evitar ligações improvisadas ou gambiarras;
Manter a fiação longe do contato com a água;
A amarração dos fios não deve ser feita nas
ferragens ou partes metálicas;
Evitar deixar os fios elétricos espalhados pelo
chão e sem proteção;
Evitar a utilização de andaimes, escadas, barras de
ferro próximo de redes elétricas.

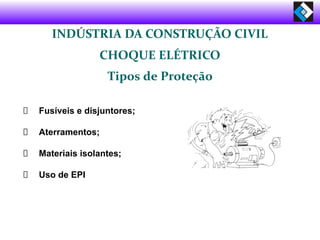

CHOQUE ELÉTRICO
Tipos de Proteção
Fusíveis e disjuntores;
Aterramentos;
Materiais isolantes;
Uso de EPI

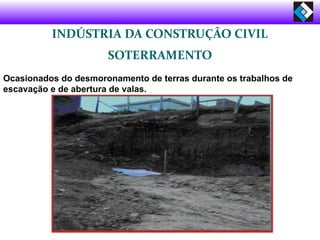

SOTERRAMENTO
Ocasionados do desmoronamento de terras durante os trabalhos de
escavação e de abertura de valas.

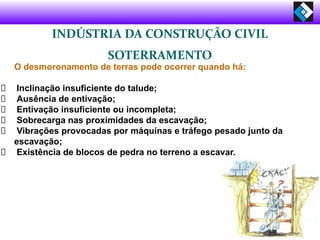

SOTERRAMENTO
O desmoronamento de terras pode ocorrer quando há:
Inclinação insuficiente do talude;
Ausência de entivação;
Entivação insuficiente ou incompleta;
Sobrecarga nas proximidades da escavação;
Vibrações provocadas por máquinas e tráfego pesado junto da
escavação;
Existência de blocos de pedra no terreno a escavar.

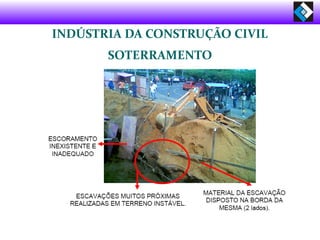

SOTERRAMENTO

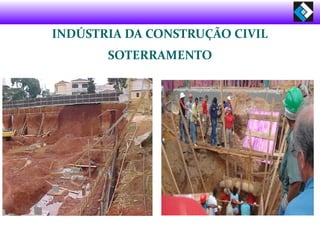

SOTERRAMENTO

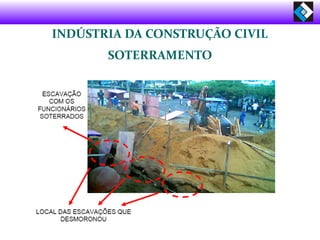

SOTERRAMENTO COM VÍTIMAS FATAIS

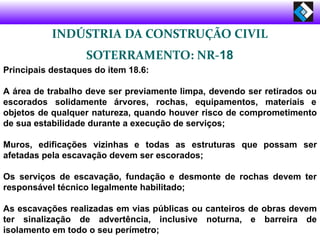

SOTERRAMENTO: NR-18
Principais destaques do item 18.6:
A área de trabalho deve ser previamente limpa, devendo ser retirados ou
escorados solidamente árvores, rochas, equipamentos, materiais e
objetos de qualquer natureza, quando houver risco de comprometimento
de sua estabilidade durante a execução de serviços;
Muros, edificações vizinhas e todas as estruturas que possam ser
afetadas pela escavação devem ser escorados;
Os serviços de escavação, fundação e desmonte de rochas devem ter
responsável técnico legalmente habilitado;
As escavações realizadas em vias públicas ou canteiros de obras devem
ter sinalização de advertência, inclusive noturna, e barreira de
isolamento em todo o seu perímetro;

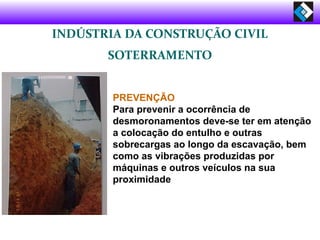

SOTERRAMENTO
PREVENÇÃO
Para prevenir a ocorrência de
desmoronamentos deve-se ter em atenção
a colocação do entulho e outras
sobrecargas ao longo da escavação, bem
como as vibrações produzidas por
máquinas e outros veículos na sua
proximidade

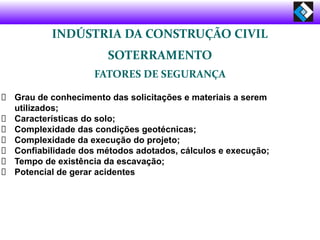

SOTERRAMENTO
FATORES DE SEGURANÇA
Grau de conhecimento das solicitações e materiais a serem
utilizados;
Características do solo;
Complexidade das condições geotécnicas;
Complexidade da execução do projeto;
Confiabilidade dos métodos adotados, cálculos e execução;
Tempo de existência da escavação;
Potencial de gerar acidentes

NR-18-PCMAT-e-PPRA enenharia e arqui.pdf

Recomendados

Recomendados

Mais conteúdo relacionado

Semelhante a NR-18-PCMAT-e-PPRA enenharia e arqui.pdf

Semelhante a NR-18-PCMAT-e-PPRA enenharia e arqui.pdf (20)

Último

Último (8)

NR-18-PCMAT-e-PPRA enenharia e arqui.pdf
