1. CURSO DE NR 10 Segurança em
Instalações e Serviço em Eletricidade
Módulo 2
SEGURANÇA COM ELETRICIDADE
(Introdução e Riscos Elétricos)
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

2. SUMÁRIO
• RISCOS EM SERVIÇOS COM ELETRICIDADE
• CHOQUE ELÉTRICO
• CHOQUE ESTÁTICO
• CHOQUE DINÂMICO
• CHOQUE ATRAVÉS DO RAIO OU DESCARGA ATMOSFÉRICA
• O CHOQUE ACONTECE POR DOIS TIPOS DE CONTATOS
• FATORES DE GRAVIDADE DO CHOQUE ELÉTRICO
• SITUAÇÕES DE RISCO
• EFEITOS DOS CHOQUES ELÉTRICOS
• PROTEÇÃO CONTRA CHOQUES ELÉTRICOS
• FATORES DETERMINANTES DA GRAVIDADE
• EFEITOS DOS CHOQUES ELÉTRICOS EM FUNÇÃO DO TRAJETO
• CARACTERÍSTICAS DA CORRENTE ELÉTRICA

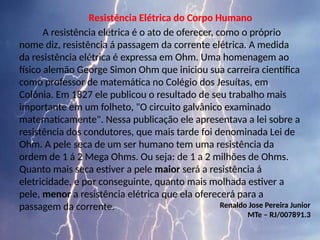

• RESISTÊNCIA ELÉTRICA DO CORPO HUMANO
• SINTOMAS DO CHOQUE NO INDIVÍDUO

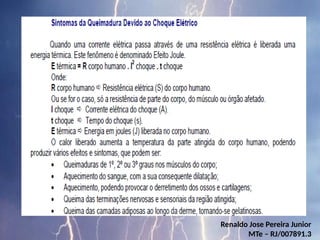

• SINTOMAS DA QUEIMADURA DEVIDO AO CHOQUE ELÉTRICO
INTRODUÇÃO À SEGURANÇA COM ELETRICIDADE
RISCOS ELÉTRICOS
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

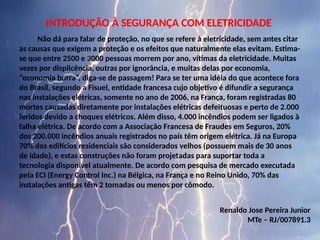

3. INTRODUÇÃO À SEGURANÇA COM ELETRICIDADE
Não dá para falar de proteção, no que se refere à eletricidade, sem antes citar
as causas que exigem a proteção e os efeitos que naturalmente elas evitam. Estima-
se que entre 2500 e 3000 pessoas morrem por ano, vítimas da eletricidade. Muitas
vezes por displicência, outras por ignorância, e muitas delas por economia,
“economia burra”, diga-se de passagem! Para se ter uma idéia do que acontece fora
do Brasil, segundo a Fisuel, entidade francesa cujo objetivo é difundir a segurança
nas instalações elétricas, somente no ano de 2006, na França, foram registradas 80
mortes causadas diretamente por instalações elétricas defeituosas e perto de 2.000
feridos devido a choques elétricos. Além disso, 4.000 incêndios podem ser ligados à
falha elétrica. De acordo com a Associação Francesa de Fraudes em Seguros, 20%
dos 200.000 incêndios anuais registrados no país têm origem elétrica. Já na Europa
70% dos edifícios residenciais são considerados velhos (possuem mais de 30 anos
de idade), e estas construções não foram projetadas para suportar toda a
tecnologia disponível atualmente. De acordo com pesquisa de mercado executada
pela ECI (Energy Control Inc.) na Bélgica, na França e no Reino Unido, 70% das
instalações antigas têm 2 tomadas ou menos por cômodo.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

4. A cada ano, menos de 1% da população requerem que as instalações elétricas de
suas residências sejam renovadas ou vistoriadas quanto à segurança das mesmas.
Os perigos estão presentes em mais de 50% delas, segundo a Fisuel. Ainda,
segundo a entidade, 16.000 feridos graves e 540 mortes são causadas a cada ano
por acidentes devido à eletricidade. De acordo com um exame feito pela GMC
Europe (seguradora européia) baseada em 10.000 residências: 70% das residências
na Espanha são consideradas perigosas; a metade deste número é considerada
"muito perigosa"; e 85% das residências na Rússia são avaliados como "muito
perigosas". Na África, segundo a Fisuel, a total ausência de regulamentos para
aplicar padrões e inspeções de instalações elétricas (...) causam quantidades
absurdas de incêndios e acidentes sérios no Senegal. Percebe-se que a situação
européia não difere tanto da brasileira. Mas o que existe lá e falta aqui é uma ação
mais efetiva e uma mudança de cultura. Infelizmente o brasileiro, ao construir ou
reformar sua casa e empresa, se preocupa com itens que “aparecem”, como um
bonito azulejo, um piso de qualidade, janelas de uma marca famosa, e assim por
diante. Mas, no momento da instalação elétrica, a marca que mais vende é "a mais
barata", ou seja, a instalação elétrica é sempre relegada a segundo, terceiro, ou
melhor, a último plano. Além de comprar produtos sem qualidade e segurança,
ainda contratam pseudo-profissionais, aquele “tiozinho” que “entende” de
eletricidade, tem “experiência”, mas que na realidade não possui o mínimo
conhecimento técnico sobre segurança e acaba fazendo besteiras homéricas.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

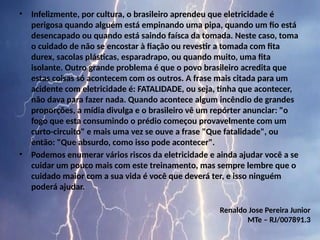

5. • Infelizmente, por cultura, o brasileiro aprendeu que eletricidade é
perigosa quando alguém está empinando uma pipa, quando um fio está
desencapado ou quando está saindo faísca da tomada. Neste caso, toma
o cuidado de não se encostar à fiação ou revestir a tomada com fita
durex, sacolas plásticas, esparadrapo, ou quando muito, uma fita
isolante. Outro grande problema é que o povo brasileiro acredita que
estas coisas só acontecem com os outros. A frase mais citada para um
acidente com eletricidade é: FATALIDADE, ou seja, tinha que acontecer,
não dava para fazer nada. Quando acontece algum incêndio de grandes
proporções, a mídia divulga e o brasileiro vê um repórter anunciar: "o
fogo que esta consumindo o prédio começou provavelmente com um
curto-circuito" e mais uma vez se ouve a frase "Que fatalidade", ou
então: "Que absurdo, como isso pode acontecer".
• Podemos enumerar vários riscos da eletricidade e ainda ajudar você a se
cuidar um pouco mais com este treinamento, mas sempre lembre que o
cuidado maior com a sua vida é você que deverá ter, e isso ninguém
poderá ajudar.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

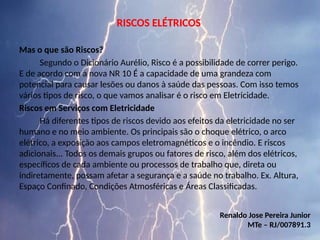

6. RISCOS ELÉTRICOS
Mas o que são Riscos?
Segundo o Dicionário Aurélio, Risco é a possibilidade de correr perigo.
E de acordo com a nova NR 10 É a capacidade de uma grandeza com
potencial para causar lesões ou danos à saúde das pessoas. Com isso temos
vários tipos de risco, o que vamos analisar é o risco em Eletricidade.
Riscos em Serviços com Eletricidade
Há diferentes tipos de riscos devido aos efeitos da eletricidade no ser
humano e no meio ambiente. Os principais são o choque elétrico, o arco
elétrico, a exposição aos campos eletromagnéticos e o incêndio. E riscos
adicionais... Todos os demais grupos ou fatores de risco, além dos elétricos,
específicos de cada ambiente ou processos de trabalho que, direta ou
indiretamente, possam afetar a segurança e a saúde no trabalho. Ex. Altura,
Espaço Confinado, Condições Atmosféricas e Áreas Classificadas.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

7. Choque Elétrico
O choque elétrico é a perturbação de natureza e efeitos diversos que se manifesta no
organismo humano quando este é percorrido por uma corrente elétrica. Choques de grandes
proporções podem levar à morte. De acordo com pesquisas, de cada cinco choques, um é fatal,
enquanto que, em outros tipos de acidentes, ocorre uma morte para cada 200 ocorrências, em
média. Os efeitos do choque elétrico variam e dependem de:
• percurso da corrente elétrica pelo corpo humano;
• intensidade da corrente elétrica;
• tempo de duração;
• área de contato;
• freqüência da corrente elétrica;
• tensão elétrica;
• condições da pele do indivíduo;
• constituição física do indivíduo;
• estado de saúde do indivíduo.
Existem três formas distintas de ocorrer o choque elétrico.
• Choque Estático;
• Choque Dinâmico;
• Choque Através do Raio ou Descarga atmosférica.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

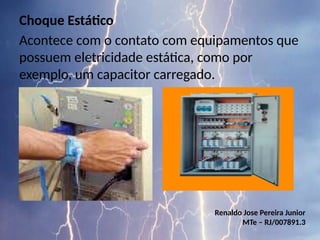

8. Choque Estático
Acontece com o contato com equipamentos que
possuem eletricidade estática, como por
exemplo, um capacitor carregado.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

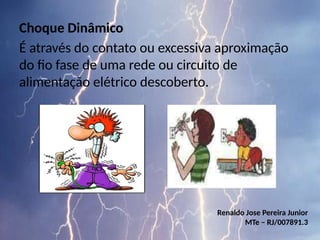

9. Choque Dinâmico
É através do contato ou excessiva aproximação
do fio fase de uma rede ou circuito de
alimentação elétrico descoberto.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

10. Choque Através do Raio ou Descarga Atmosférica
São gigantescas descargas elétricas entre nuvens, ou entre nuvens e a terra,
que podem produzir choques elétricos como que produzido por enormes
capacitores, portanto com altíssima corrente.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

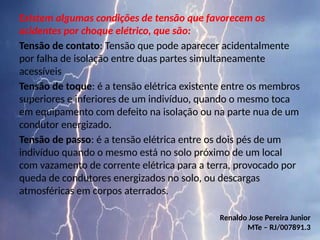

11. Existem algumas condições de tensão que favorecem os
acidentes por choque elétrico, que são:
Tensão de contato: Tensão que pode aparecer acidentalmente
por falha de isolação entre duas partes simultaneamente
acessíveis
Tensão de toque: é a tensão elétrica existente entre os membros
superiores e inferiores de um indivíduo, quando o mesmo toca
em equipamento com defeito na isolação ou na parte nua de um
condutor energizado.
Tensão de passo: é a tensão elétrica entre os dois pés de um
indivíduo quando o mesmo está no solo próximo de um local
com vazamento de corrente elétrica para a terra, provocado por
queda de condutores energizados no solo, ou descargas
atmosféricas em corpos aterrados.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

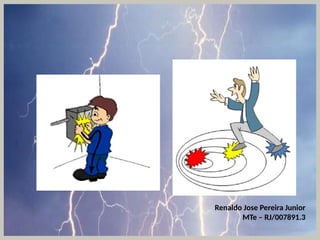

12. Renaldo Jose Pereira Junior
MTe – RJ/007891.3

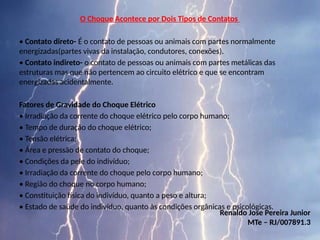

13. O Choque Acontece por Dois Tipos de Contatos
• Contato direto- É o contato de pessoas ou animais com partes normalmente
energizadas(partes vivas da instalação, condutores, conexões).
• Contato indireto- o contato de pessoas ou animais com partes metálicas das
estruturas mas que não pertencem ao circuito elétrico e que se encontram
energizadas acidentalmente.
Fatores de Gravidade do Choque Elétrico
• Irradiação da corrente do choque elétrico pelo corpo humano;
• Tempo de duração do choque elétrico;
• Tensão elétrica;
• Área e pressão de contato do choque;
• Condições da pele do indivíduo;
• Irradiação da corrente do choque pelo corpo humano;
• Região do choque no corpo humano;
• Constituição física do indivíduo, quanto a peso e altura;
• Estado de saúde do indivíduo, quanto às condições orgânicas e psicológicas.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

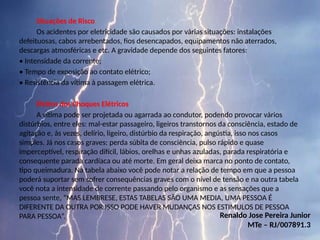

14. Situações de Risco
Os acidentes por eletricidade são causados por várias situações: instalações
defeituosas, cabos arrebentados, fios desencapados, equipamentos não aterrados,
descargas atmosféricas e etc. A gravidade depende dos seguintes fatores:
• Intensidade da corrente;
• Tempo de exposição ao contato elétrico;
• Resistência da vítima à passagem elétrica.
Efeitos dos Choques Elétricos
A vítima pode ser projetada ou agarrada ao condutor, podendo provocar vários
distúrbios, entre eles: mal-estar passageiro, ligeiros transtornos da consciência, estado de
agitação e, às vezes, delírio, ligeiro, distúrbio da respiração, angústia, isso nos casos
simples. Já nos casos graves: perda súbita de consciência, pulso rápido e quase
imperceptível, respiração difícil, lábios, orelhas e unhas azuladas, parada respiratória e
consequente parada cardíaca ou até morte. Em geral deixa marca no ponto de contato,
tipo queimadura. Na tabela abaixo você pode notar a relação de tempo em que a pessoa
poderá suportar sem sofrer consequências graves com o nível de tensão e na outra tabela
você nota a intensidade de corrente passando pelo organismo e as sensações que a
pessoa sente, “MAS LEMBRESE, ESTAS TABELAS SÃO UMA MEDIA, UMA PESSOA É
DIFERENTE DA OUTRA POR ISSO PODE HAVER MUDANÇAS NOS ESTIMULOS DE PESSOA
PARA PESSOA”. Renaldo Jose Pereira Junior
MTe – RJ/007891.3

15. Renaldo Jose Pereira Junior
MTe – RJ/007891.3

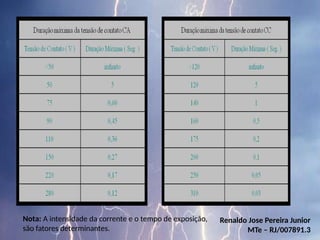

Nota: A intensidade da corrente e o tempo de exposição,
são fatores determinantes.

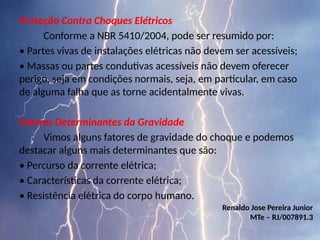

16. Proteção Contra Choques Elétricos
Conforme a NBR 5410/2004, pode ser resumido por:
• Partes vivas de instalações elétricas não devem ser acessíveis;
• Massas ou partes condutivas acessíveis não devem oferecer
perigo, seja em condições normais, seja, em particular, em caso
de alguma falha que as torne acidentalmente vivas.
Fatores Determinantes da Gravidade
Vimos alguns fatores de gravidade do choque e podemos
destacar alguns mais determinantes que são:
• Percurso da corrente elétrica;
• Características da corrente elétrica;
• Resistência elétrica do corpo humano.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

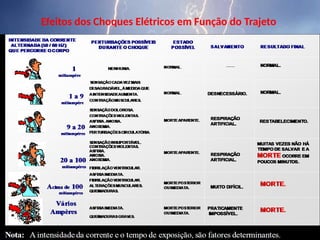

17. Efeitos dos Choques Elétricos em Função do Trajeto

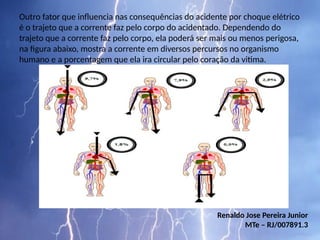

18. Outro fator que influencia nas consequências do acidente por choque elétrico
é o trajeto que a corrente faz pelo corpo do acidentado. Dependendo do
trajeto que a corrente faz pelo corpo, ela poderá ser mais ou menos perigosa,
na figura abaixo, mostra a corrente em diversos percursos no organismo
humano e a porcentagem que ela ira circular pelo coração da vitima.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

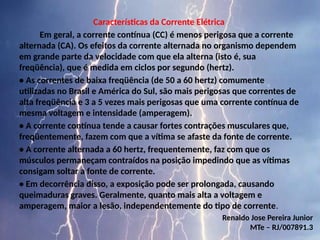

19. Características da Corrente Elétrica
Em geral, a corrente contínua (CC) é menos perigosa que a corrente
alternada (CA). Os efeitos da corrente alternada no organismo dependem
em grande parte da velocidade com que ela alterna (isto é, sua
freqüência), que é medida em ciclos por segundo (hertz).
• As correntes de baixa freqüência (de 50 a 60 hertz) comumente
utilizadas no Brasil e América do Sul, são mais perigosas que correntes de
alta freqüência e 3 a 5 vezes mais perigosas que uma corrente contínua de
mesma voltagem e intensidade (amperagem).
• A corrente contínua tende a causar fortes contrações musculares que,
freqüentemente, fazem com que a vítima se afaste da fonte de corrente.
• A corrente alternada a 60 hertz, frequentemente, faz com que os
músculos permaneçam contraídos na posição impedindo que as vítimas
consigam soltar a fonte de corrente.
• Em decorrência disso, a exposição pode ser prolongada, causando
queimaduras graves. Geralmente, quanto mais alta a voltagem e
amperagem, maior a lesão, independentemente do tipo de corrente.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

20. Resistência Elétrica do Corpo Humano
A resistência elétrica é o ato de oferecer, como o próprio
nome diz, resistência á passagem da corrente elétrica. A medida
da resistência elétrica é expressa em Ohm. Uma homenagem ao
físico alemão George Simon Ohm que iniciou sua carreira científica
como professor de matemática no Colégio dos Jesuítas, em
Colônia. Em 1827 ele publicou o resultado de seu trabalho mais
importante em um folheto, "O circuito galvânico examinado
matematicamente". Nessa publicação ele apresentava a lei sobre a
resistência dos condutores, que mais tarde foi denominada Lei de
Ohm. A pele seca de um ser humano tem uma resistência da
ordem de 1 á 2 Mega Ohms. Ou seja: de 1 a 2 milhões de Ohms.
Quanto mais seca estiver a pele maior será a resistência á
eletricidade, e por conseguinte, quanto mais molhada estiver a
pele, menor a resistência elétrica que ela oferecerá para a
passagem da corrente. Renaldo Jose Pereira Junior
MTe – RJ/007891.3

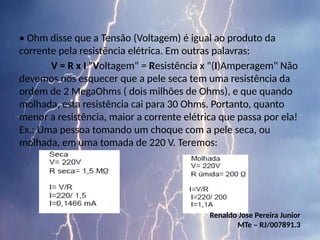

21. • Ohm disse que a Tensão (Voltagem) é igual ao produto da
corrente pela resistência elétrica. Em outras palavras:
V = R x I "Voltagem" = Resistência x "(I)Amperagem" Não
devemos nos esquecer que a pele seca tem uma resistência da
ordem de 2 MegaOhms ( dois milhões de Ohms), e que quando
molhada, esta resistência cai para 30 Ohms. Portanto, quanto
menor a resistência, maior a corrente elétrica que passa por ela!
Ex.: Uma pessoa tomando um choque com a pele seca, ou
molhada, em uma tomada de 220 V. Teremos:
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

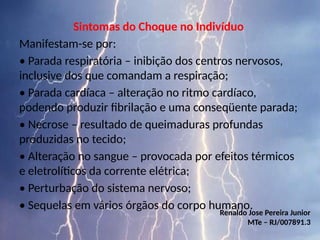

22. Sintomas do Choque no Indivíduo
Manifestam-se por:
• Parada respiratória – inibição dos centros nervosos,
inclusive dos que comandam a respiração;
• Parada cardíaca – alteração no ritmo cardíaco,
podendo produzir fibrilação e uma conseqüente parada;
• Necrose – resultado de queimaduras profundas
produzidas no tecido;
• Alteração no sangue – provocada por efeitos térmicos
e eletrolíticos da corrente elétrica;
• Perturbação do sistema nervoso;
• Sequelas em vários órgãos do corpo humano.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3

23. Renaldo Jose Pereira Junior
MTe – RJ/007891.3

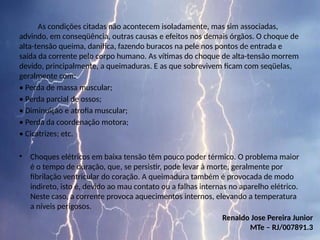

24. As condições citadas não acontecem isoladamente, mas sim associadas,
advindo, em conseqüência, outras causas e efeitos nos demais órgãos. O choque de
alta-tensão queima, danifica, fazendo buracos na pele nos pontos de entrada e
saída da corrente pelo corpo humano. As vítimas do choque de alta-tensão morrem
devido, principalmente, a queimaduras. E as que sobrevivem ficam com seqüelas,
geralmente com:
• Perda de massa muscular;
• Perda parcial de ossos;
• Diminuição e atrofia muscular;
• Perda da coordenação motora;
• Cicatrizes; etc.
• Choques elétricos em baixa tensão têm pouco poder térmico. O problema maior
é o tempo de duração, que, se persistir, pode levar à morte, geralmente por
fibrilação ventricular do coração. A queimadura também é provocada de modo
indireto, isto é, devido ao mau contato ou a falhas internas no aparelho elétrico.
Neste caso, a corrente provoca aquecimentos internos, elevando a temperatura
a níveis perigosos.
Renaldo Jose Pereira Junior
MTe – RJ/007891.3
