MILLSLOCK MANUAL DE UTILIZAÇÃO
MANUAL DE UTILIZAÇÃO MILLSLOCK EDIÇÃOABR/2013

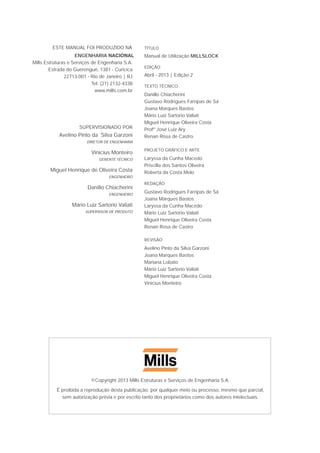

©Copyright 2013 Mills Estruturas e Serviços de Engenharia S.A. É proibida a reprodução desta publicação, por qualquer meio ou processo, mesmo que parcial, sem autorização prévia e por escrito tanto dos proprietários como dos autores intelectuais. ESTE MANUAL FOI PRODUZIDO NA ENGENHARIA NACIONAL Mills Estruturas e Serviços de Engenharia S.A. Estrada do Guerenguê, 1381 - Curicica 22713-001 - Rio de Janeiro | RJ Tel: (21) 2132-4338 www.mills.com.br SUPERVISIONADO POR Avelino Pinto da Silva Garzoni DIRETOR DE ENGENHARIA Vinicius Monteiro GERENTE TÉCNICO Miguel Henrique de Oliveira Costa ENGENHEIRO Danillo Chiacherini ENGENHEIRO Mário Luiz Sartorio Valiati SUPERVISOR DE PRODUTO TÍTULO Manual de Utilização MILLSLOCK EDIÇÃO Abril - 2013 | Edição 2 TEXTO TÉCNICO Danillo Chiacherini Gustavo Rodrigues Farripas de Sá Joana Marques Bastos Mário Luiz Sartorio Valiati Miguel Henrique Oliveira Costa Profº José Luiz Ary Renan Rosa de Castro PROJETO GRÁFICO E ARTE Laryssa da Cunha Macedo Priscilla dos Santos Oliveira Roberta da Costa Melo REDAÇÃO Gustavo Rodrigues Farripas de Sá Joana Marques Bastos Laryssa da Cunha Macedo Mário Luiz Sartorio Valiati Miguel Henrique Oliveira Costa Renan Rosa de Castro REVISÃO Avelino Pinto da Silva Garzoni Joana Marques Bastos Mariana Lobato Mário Luiz Sartorio Valiati Miguel Henrique Oliveira Costa Vinicius Monteiro

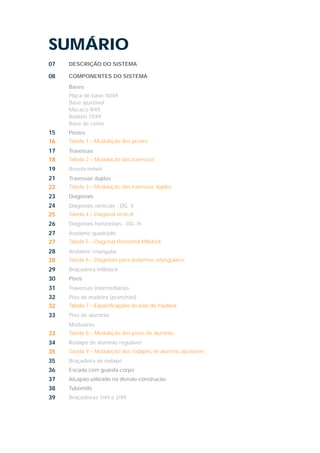

SUMÁRIO 07 DESCRIÇÃO DO SISTEMA 08 COMPONENTES DO SISTEMA Bases Placa de base 10/49 Base ajustável Macaco 9/49 Rodízio 11/49 Base de canto 15 Postes 16 Tabela 1 – Modulação dos postes 17 Travessas 18 Tabela 2 – Modulação das travessas 19 Roseta móvel 21 Travessas duplas 22 Tabela 3 – Modulação das travessas duplas 23 Diagonais 24 Diagonais verticais - DG. V 25 Tabela 4 – Diagonal vertical 26 Diagonais horizontais - DG. H. 27 Andaime quadrado 27 Tabela 5 – Diagonal Horizontal Millslock 28 Andaime retangular 28 Tabela 6 – Diagonais para andaimes retangulares 29 Braçadeira millslock 30 Pisos 31 Travessas intermediárias 32 Piso de madeira (pranchão) 32 33 Piso de alumínio Modulares 33 Tabela 8 – Modulação dos pisos de alumínio 34 Rodapé de alumínio regulável 35 Tabela 9 – Modulação dos rodapés de alumínio ajustáveis 35 Braçadeira de rodapé 36 Escada com guarda-corpo 37 Alçapão utilizado na divisão construção 38 Tubomills 39 Braçadeiras 1/49 e 2/49

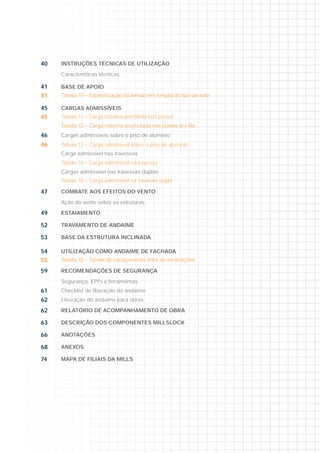

40 INSTRUÇÕES TÉCNICAS DE UTILIZAÇÃO Características técnicas 41 BASE DE APOIO 41 45 CARGAS ADMISSÍVEIS 45 Tabela 11 – Carga máxima permitida nos postes 46 Cargas admissíveis sobre o piso de alumínio 46 Tabela 13 – Carga admissível sobre o piso de alumínio Carga admissível nas travessas Tabela 14 – Carga admissível na travessa Cargas admissível nas travessas duplas Tabela 15 – Carga admissível na travessa dupla 47 COMBATE AOS EFEITOS DO VENTO Ação do vento sobre as estruturas 49 ESTAIAMENTO 52 TRAVAMENTO DE ANDAIME 53 BASE DA ESTRUTURA INCLINADA 54 UTILIZAÇÃO COMO ANDAIME DE FACHADA 55 59 RECOMENDAÇÕES DE SEGURANÇA Segurança, EPI's e ferramentas 61 Checklist de liberação do andaime 62 Liberação do andaime para obras 62 RELATÓRIO DE ACOMPANHAMENTO DE OBRA 63 DESCRIÇÃO DOS COMPONENTES MILLSLOCK 66 ANOTAÇÕES 68 ANEXOS 74 MAPA DE FILIAIS DA MILLS 4040 INSTRUÇÕES TÉCNICAS DE UTILIZAÇÃO Caracttererísí titicacas tétécncnici asas 411 BASE DE APOIO 41414 455 CARGAS ADMISSÍVEIS 4545 Tabela 111 – CaCargrga mámáximama ppermim tidada nosos pposostess 4646 Caargasas aadmdmisissísíveveisis ssobobrere oo ppisisoo dede aalulumímíninioo 466 Tabela 133 – CaC rgga addmisss ívele sobo re o pisi o ded aalumíínio Carga addmisss ívele nasa trar vesss ass Tabela 144 – CaC rgrga addmisss ívele naa travvessas Cargass aadmmisissísívevell nanass trtravavesessasass duduplplasas Tabelala 1155 – CaCargrgaa adadmimissssívívelel nnaa trtravavesessasa ddupuplala 477 COMBATE AOS EFEITOS DO VENTO Aççãoo ddoo veventntoo sosobrbree asas eeststrurututurarass 4949 ESTAIAMENTO 5252 TRAVAMENTO DE ANDAIME 533 BASE DA ESTRUTURA INCLINADA 5454 UTILIZAÇÃO COMO ANDAIME DE FACHADA 555 5959 RECOMENDAÇÕES DE SEGURANÇA SeS gugurarançnçaa, EEPIPI's's ee ffererraramementntasas 611 Checcklistt dee libere açção ddo ana daaimee 622 Liberar çãão doo andn aimem pparaa obbras 6262 RELATÓRIO DE ACOMPANHAMENTO DE OBRAA 633 DESCRIÇÃO DOS COMPONENTES MILLSLOCK 66666 ANOTAÇÕES 688 ANEXOS 744744 MAPA DE FILIAIS DA MILLS

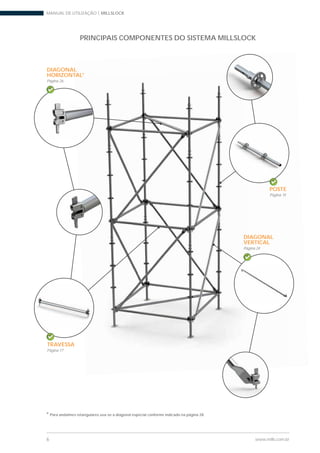

MANUAL DE UTILIZAÇÃO | MILLSLOCK 6 www.mills.com.br PRINCIPAIS COMPONENTES DO SISTEMA MILLSLOCK POSTE Página 15 DIAGONAL HORIZONTAL* Página 26 TRAVESSA Página 17 DIAGONAL VERTICAL Página 24 * Para andaimes retangulares usa-se a diagonal especial conforme indicado na página 28.

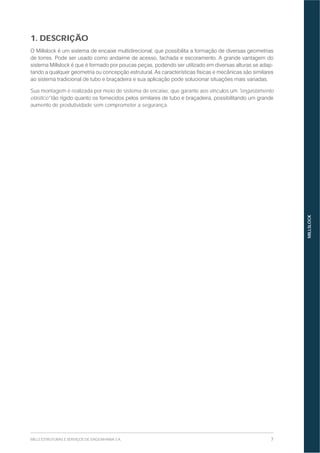

7MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 1. DESCRIÇÃO - Sua montagem é realizada por meio de sistema de encaixe, que garante aos vínculos um "engastamento elástico" aumento de produtividade sem comprometer a segurança.

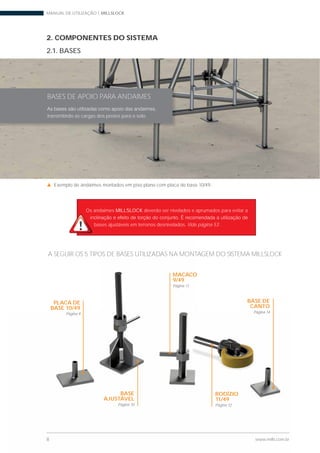

MANUAL DE UTILIZAÇÃO | MILLSLOCK 8 www.mills.com.br 2. COMPONENTES DO SISTEMA 2.1. BASES Os andaimes MILLSLOCK deverão ser nivelados e aprumados para evitar a bases ajustáveis em terrenos desnivelados. Vide página 53 . BASES DE APOIO PARA ANDAIMES transmitindo as cargas dos postes para o solo. A SEGUIR OS 5 TIPOS DE BASES UTILIZADAS NA MONTAGEM DO SISTEMA MILLSLOCK Exemplo de andaimes montados em piso plano com placa de base 10/49. 8 www.mills.com.br A SEGUIR OS 5 TIPOS DE BASES UTILIZADAS NA MONTAGEM DO SISTEMA MILLSLOCK PLACA DE BASE 10/49 Página 9 BASE AJUSTÁVEL Página 10 MACACO 9/49 Página 11 RODÍZIO 11/49 Página 12 BASE DE CANTO Página 14

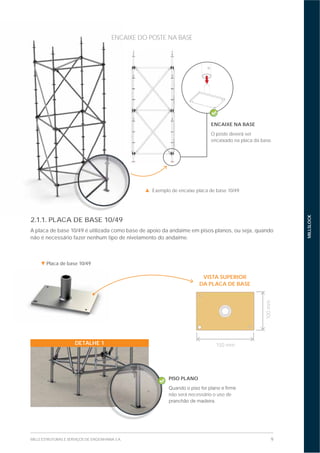

9MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.1.1. PLACA DE BASE 10/49 A placa de base 10/49 é utilizada como base de apoio da andaime em pisos planos, ou seja, quando não é necessário fazer nenhum tipo de nivelamento do andaime. ENCAIXE NA BASE O poste deverá ser encaixado na placa da base. VISTA SUPERIOR DA PLACA DE BASE DETALHE 1 PISO PLANO não será necessário o uso de Exemplo de encaixe placa de base 10/49. Placa de base 10/49 ENCAIXE DO POSTE NA BASE 100mm 150 mm

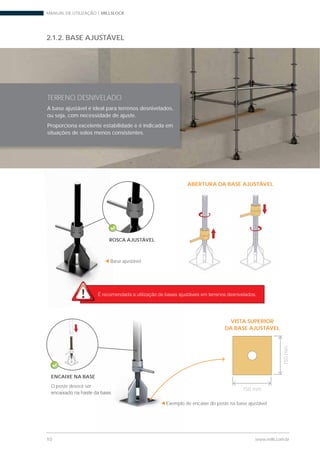

MANUAL DE UTILIZAÇÃO | MILLSLOCK 10 www.mills.com.br 2.1.2. BASE AJUSTÁVEL ABERTURA DA BASE AJUSTÁVEL Base ajustável VISTA SUPERIOR DA BASE AJUSTÁVEL 150mm 150 mm Exemplo de encaixe do poste na base ajustável. ENCAIXE NA BASE O poste deverá ser TERRENO DESNIVELADO A base ajustável é ideal para terrenos desnivelados, ou seja, com necessidade de ajuste. Proporciona excelente estabilidade e é indicada em situações de solos menos consistentes. ROSCA AJUSTÁVEL

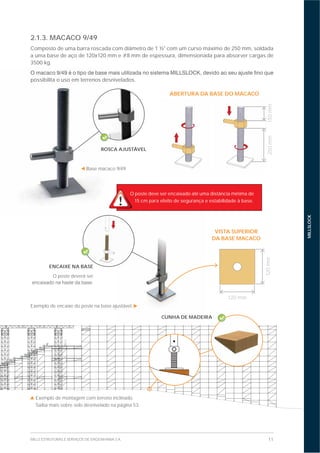

11MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.1.3. MACACO 9/49 Composto de uma barra roscada com diâmetro de 1 ½" com um curso máximo de 250 mm, soldada a uma base de aço de 120x120 mm e #8 mm de espessura, dimensionada para absorver cargas de 3500 kg. possibilita o uso em terrenos desnivelados. O poste deve ser encaixado até uma distância mínima de 15 cm para efeito de segurança e estabilidade à base. Base macaco 9/49 Exemplo de montagem com terreno inclinado. Saiba mais sobre solo desnivelado na página 53. VISTA SUPERIOR DA BASE MACACO 120mm 120 mm p 15 cm para efeito de segurança e Exemplo de encaixe do poste na base ajustável. ENCAIXE NA BASE O poste deverá ser ROSCA AJUSTÁVEL ABERTURA DA BASE DO MACACO 250mm150mm CUNHA DE MADEIRA
MANUAL DE UTILIZAÇÃO | MILLSLOCK 12 www.mills.com.br FREIO DO RODÍZIO 2.1.4. RODÍZIO 11/49 A utilização do rodízio em andaime Millslock permite a movimentação da mesma, formando um andaime móvel. É proibido o uso de rodízio em andaimes com altura superior a 4 metros. www mills.com.br bido o uso de rodízio em andaimes altura superior a 4 metros. Exemplo de encaixe do poste no rodízio. ENCAIXE NA BASE O poste deverá ser encaixado FREIO 4metros após o movimento do andaime. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! O andaime com rodízio deve ter a sua base reforçada com diagonais nas duas direções, para evitar deformações; e se manter permanentemente travada exceto no momento do deslocamento, evitando movimentos indesejáveis.

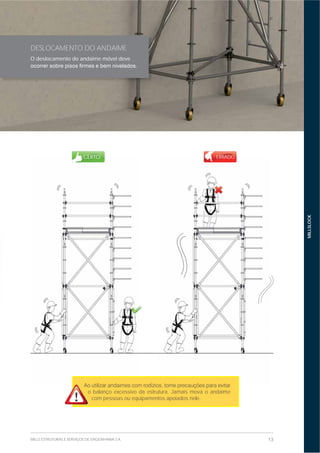

13MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK CERTO ERRADO o balanço excessivo da estrutura. Jamais mova o andaime com pessoas ou equipamentos apoiados nele. DESLOCAMENTO DO ANDAIME O deslocamento do andaime móvel deve

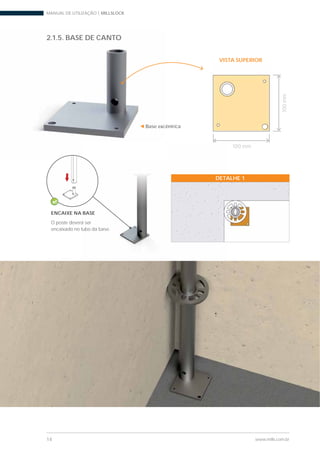

MANUAL DE UTILIZAÇÃO | MILLSLOCK 14 www.mills.com.br VISTA SUPERIOR DE CANTO 100mm Base excêntrica 100 mm DETALHE 1 ENCAIXE NA BASE O poste deverá ser encaixado no tubo da base. 2.1.5. BASE DE CANTO

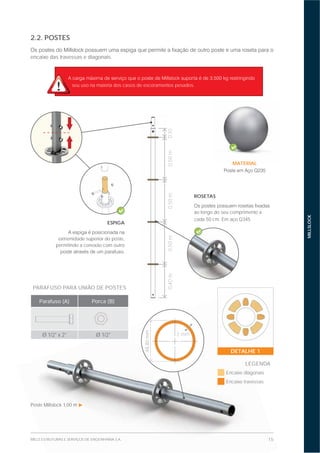

15MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.2. POSTES encaixe das travessas e diagonais. seu uso na maioria dos casos de escoramentos pesados. 15ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. DETALHE 1 Encaixe diagonais Encaixe travessas LEGENDA 0,40m0,50m0,50m0,10 ESPIGA extremidade superior do poste, permitindo a conexão com outro PARAFUSO PARA UNIÃO DE POSTES Parafuso (A) Porca (B) Ø 1/2" x 2" Ø 1/2" Poste Millslock 1,00 m 0,50m ROSETAS ao longo do seu comprimento a cada 50 cm. Em aço Q345 MATERIAL 3 mm 48,80mm

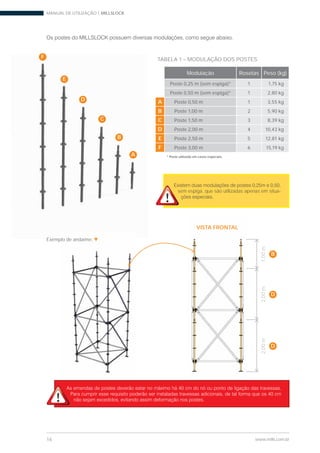

MANUAL DE UTILIZAÇÃO | MILLSLOCK 16 www.mills.com.br sem espiga, que são utilizadas apenas em situa- TABELA 1 – MODULAÇÃO DOS POSTES Modulação Rosetas Peso (kg) Poste 0,25 m (sem espiga)* 1 1,75 kg Poste 0,50 m (sem espiga)* 1 2,80 kg A Poste 0,50 m 1 3,55 kg B Poste 1,00 m 2 5,90 kg C Poste 1,50 m 3 8,39 kg D Poste 2,00 m 4 10,43 kg E Poste 2,50 m 5 12,81 kg F Poste 3,00 m 6 15,19 kg * Poste utilizado em casos especiais.A B C D E F 2,00m2,00m1,00m B D D VISTA FRONTAL Exemplo de andaime.

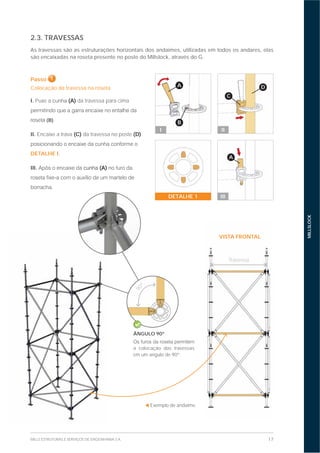

17MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.3. TRAVESSAS As travessas são as estruturações horizontais dos andaimes, utilizadas em todos os andares, elas são encaixadas na roseta presente no poste do Millslock, através do G. Passo 1 Colocação da travessa na roseta I. Puxe a (A) da travessa para cima roseta (B). II. Encaixe a trava (C) da travessa no poste (D) DETALHE I. III. (A) 90º ÂNGULO 90º a colocação das travessas em um angulo de 90º. Exemplo de andaime. VISTA FRONTAL Travessa A B I D C II A IIIDETALHE 1

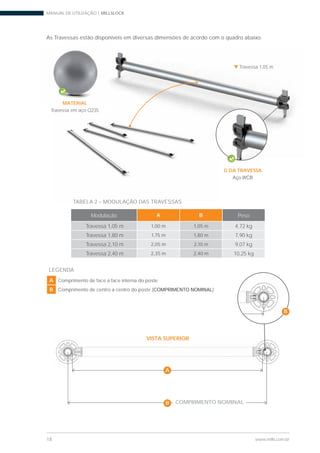

MANUAL DE UTILIZAÇÃO | MILLSLOCK 18 www.mills.com.br As Travessas estão disponíveis em diversas dimensões de acordo com o quadro abaixo. A B COMPRIMENTO NOMINAL VISTA SUPERIOR TABELA 2 – MODULAÇÃO DAS TRAVESSAS Modulação A B Peso Travessa 1,05 m 1,00 m 1,05 m 4,72 kg Travessa 1,80 m 1,75 m 1,80 m 7,90 kg Travessa 2,10 m 2,05 m 2,10 m 9,07 kg Travessa 2,40 m 2,35 m 2,40 m 10,25 kg LEGENDA A Comprimento de face a face interna do poste B Comprimento de centro a centro do poste (COMPRIMENTO NOMINAL) Travessa 1,05 m TABELA 2 – MODULAÇÃO DAS TRAVESSAS Travessa 1,05 m B G DA TRAVESSA MATERIAL Travessa em aço Q235

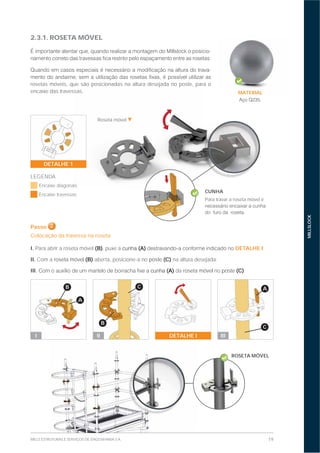

19MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.3.1. ROSETA MÓVEL - - rosetas móveis, que são posicionadas na altura desejada no poste, para o encaixe das travessas. Passo 2 Colocação da travessa na roseta I. Para abrir a roseta móvel (B), puxe a (A) DETALHE I; II. Com a roseta móvel (B) aberta, posicione-a no poste (C) na altura desejada; III. (A) da roseta móvel no poste (C). I II III sas. DETALHE I Roseta móvel ROSETA MÓVEL DETALHE 1 Encaixe diagonais Encaixe travessas LEGENDA B A C AC B CUNHA Para travar a roseta móvel é MATERIAL

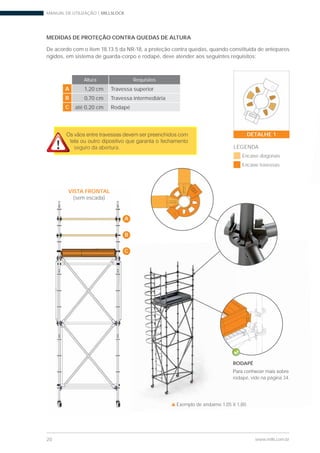

MANUAL DE UTILIZAÇÃO | MILLSLOCK 20 www.mills.com.br MEDIDAS DE PROTEÇÃO CONTRA QUEDAS DE ALTURA De acordo com o item 18.13.5 da NR-18, a proteção contra quedas, quando constituída de anteparos rígidos, em sistema de guarda-corpo e rodapé, deve atender aos seguintes requisitos: Altura Requisitos A 1,20 cm Travessa superior B 0,70 cm Travessa intermediária C até 0,20 cm Rodapé A B C VISTA FRONTAL (sem escada) Exemplo de andaime 1,05 X 1,80. seguro da abertura. RODAPÉ rodapé, vide na página 34. DETALHE 1 Encaixe diagonais Encaixe travessas LEGENDA

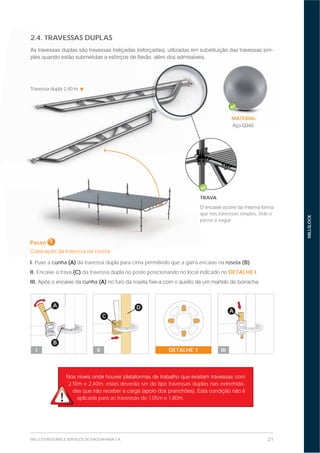

21MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.4. TRAVESSAS DUPLAS - 2,10m e 2,40m, estas deverão ser do tipo travessas duplas nas extremida- aplicada para as travessas de 1,05m e 1,80m. 2.4. TRAVESSAS DUPL Passo 3 Colocação da travessa na roseta I. Puxe a cunha (A) da travessa dupla para cima permitindo que a garra encaixe na roseta (B). II. Encaixe a trava (C) da travessa dupla no poste posicionando no local indicado no DETALHE I. III. cunha (A) A B I D C II A IIIDETALHE 1 Travessa dupla 2,40 m. TRAVA que nas travessas simples, Vide o passo a seguir. PaPassssoo 3 CoCololocação dad traavevessssaa nana rrososetetaa MATERIAL .

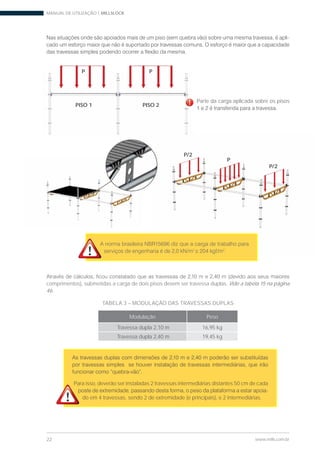

MANUAL DE UTILIZAÇÃO | MILLSLOCK 22 www.mills.com.br TABELA 3 – MODULAÇÃO DAS TRAVESSAS DUPLAS Modulação Peso Travessa dupla 2,10 m 16,95 kg Travessa dupla 2,40 m 19,45 kg Para isso, deverão ser instaladas 2 travessas intermediárias distantes 50 cm de cada - do em 4 travessas, sendo 2 de extremidade (e principais), e 2 intermediárias. 2 2 . - comprimentos), submetidas a carga de dois pisos devem ser travessa duplas. Vide a tabela 15 na página 46. PISO 1 PISO 2 Parte da carga aplicada sobre os pisos!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! P P P P/2 P/2

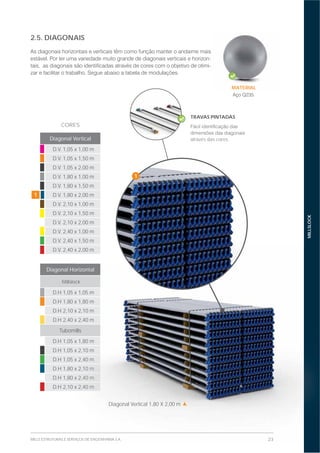

23MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.5. DIAGONAIS - - CORES Diagonal Vertical D.V. 1,05 x 1,00 m D.V. 1,05 x 1,50 m D.V. 1,05 x 2,00 m D.V. 1,80 x 1,00 m D.V. 1,80 x 1,50 m 1 D.V. 1,80 x 2,00 m D.V. 2,10 x 1,00 m D.V. 2,10 x 1,50 m D.V. 2,10 x 2,00 m D.V. 2,40 x 1,00 m D.V. 2,40 x 1,50 m D.V. 2,40 x 2,00 m Diagonal Horizontal Millslock D.H 1,05 x 1,05 m D.H 1,80 x 1,80 m D.H 2,10 x 2,10 m D.H 2,40 x 2,40 m Tubomills D.H 1,05 x 1,80 m D.H 1,05 x 2,10 m D.H 1,05 x 2,40 m D.H 1,80 x 2,10 m D.H 1,80 x 2,40 m D.H 2,10 x 2,40 m 23VIÇOS DE ENGENHARIA S.A. x 2,00 m orizontal ck x 1,05 m x 1,80 m x 2,10 m x 2,40 m ills x 1,80 m x 2,10 m x 2,40 mm x 2,1100 mm x 2,440 mm x 2,400 m Diagonal Vertical 1,80 X 2,00 m TRAVAS PINTADAS através das cores. MATERIAL 1

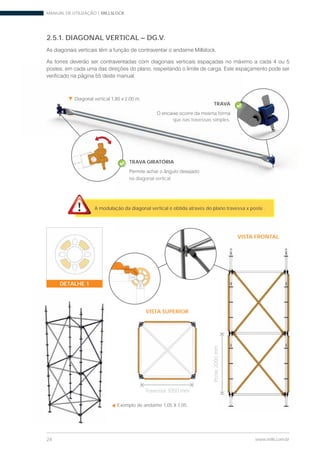

MANUAL DE UTILIZAÇÃO | MILLSLOCK 24 www.mills.com.br 2.5.1. DIAGONAL VERTICAL – DG.V. Exemplo de andaime 1,05 X 1,05. Diagonal vertical 1,80 x 2,00 m. VISTA FRONTAL VISTA SUPERIOR Travessa 1050 mm Poste2000mm Diagonal vertical 1,80 x 2,00 m. TRAVA GIRATÓRIA na diagonal vertical. A modulação da diagonal vertical é obtida através do plano travessa x poste . TRAVA que nas travessas simples. DETALHE 1

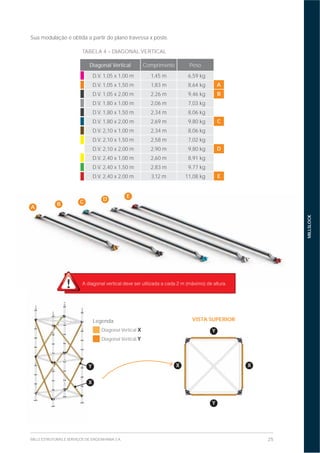

25MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK TABELA 4 – DIAGONAL VERTICAL Diagonal Vertical Comprimento Peso D.V. 1,05 x 1,00 m 1,45 m 6,59 kg D.V. 1,05 x 1,50 m 1,83 m 8,64 kg A D.V. 1,05 x 2,00 m 2,26 m 9,46 kg B D.V. 1,80 x 1,00 m 2,06 m 7,03 kg D.V. 1,80 x 1,50 m 2,34 m 8,06 kg D.V. 1,80 x 2,00 m 2,69 m 9,80 kg C D.V. 2,10 x 1,00 m 2,34 m 8,06 kg D.V. 2,10 x 1,50 m 2,58 m 7,02 kg D.V. 2,10 x 2,00 m 2,90 m 9,80 kg D D.V. 2,40 x 1,00 m 2,60 m 8,91 kg D.V. 2,40 x 1,50 m 2,83 m 9,77 kg D.V. 2,40 x 2,00 m 3,12 m 11,08 kg E Sua modulação é obtida a partir do plano travessa x poste. A B C D E Diagonal Vertical X Diagonal Vertical Y Legenda VISTA SUPERIOR XX X Y Y Y

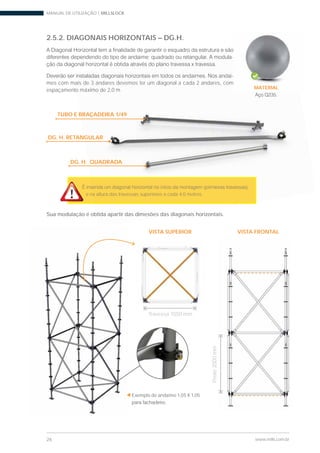

MANUAL DE UTILIZAÇÃO | MILLSLOCK 26 www.mills.com.br 2.5.2. DIAGONAIS HORIZONTAIS – DG.H. - - mes com mais de 3 andares devemos ter um diagonal a cada 2 andares, com espaçamento máximo de 2,0 m e na altura das travessas superiores a cada 4,0 metros. Sua modulação é obtida apartir das dimesões das diagonais horizontais. Exemplo de andaime 1,05 X 1,05 VISTA FRONTAL Travessa 1050 mm Poste2000mm VISTA SUPERIOR - - ais de 3 andares devemos ter um diagonal a cada 2 andares, com o máximo de 2,0 m a altura das travessas superiores a cada 4,0 metros. btida apartir das dimesões das diagon i TUBO E BRAÇADEIRA 1/49 DG. H. RETANGULAR DG. H. QUADRADA MATERIAL

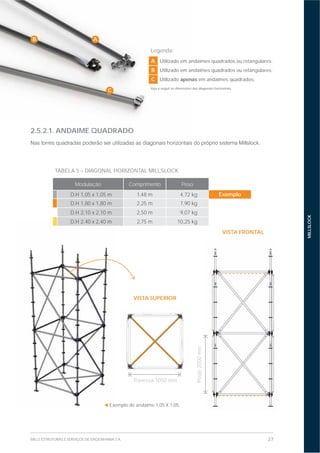

27MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.5.2.1. ANDAIME QUADRADO Exemplo de andaime 1,05 X 1,05. VISTA FRONTAL VISTA SUPERIOR Travessa 1050 mm Poste2000mm TABELA 5 – DIAGONAL HORIZONTAL MILLSLOCK Modulação Comprimento Peso D.H 1,05 x 1,05 m 1,48 m 4,72 kg Exemplo D.H 1,80 x 1,80 m 2,25 m 7,90 kg D.H 2,10 x 2,10 m 2,50 m 9,07 kg D.H 2,40 x 2,40 m 2,75 m 10,25 kg Legenda: A Utilizado em andaimes quadrados ou retangulares; B Utilizado em andaimes quadrados ou retangulares; C Utilizado apenas em andaimes quadrados; Veja a seguir as dimensões das diagonais horizontais. AB C

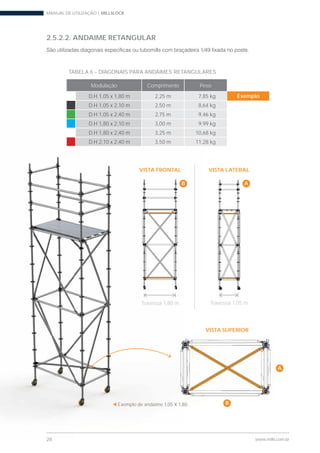

MANUAL DE UTILIZAÇÃO | MILLSLOCK 28 www.mills.com.br Exemplo de andaime 1,05 X 1,80. TABELA 6 – DIAGONAIS PARA ANDAIMES RETANGULARES Modulação Comprimento Peso D.H 1,05 x 1,80 m 2,25 m 7,85 kg Exemplo D.H 1,05 x 2,10 m 2,50 m 8,64 kg D.H 1,05 x 2,40 m 2,75 m 9,46 kg D.H 1,80 x 2,10 m 3,00 m 9,99 kg D.H 1,80 x 2,40 m 3,25 m 10,68 kg D.H 2,10 x 2,40 m 3,50 m 11,28 kg 2.5.2.2. ANDAIME RETANGULAR 28 ww Exemplo de aandndaiaimeme 1,05 X 1,80. D.H 1,80 x 2,10 m 3,00 m 9,99 kg D.H 1,80 x 2,40 m 3,25 m 10,68 kg D.H 2,10 x 2,40 m 3,50 m 11,28 kg VISTA SUPERIOR B A VISTA LATERALVISTA FRONTAL B A Travessa 1,80 m Travessa 1,05 m

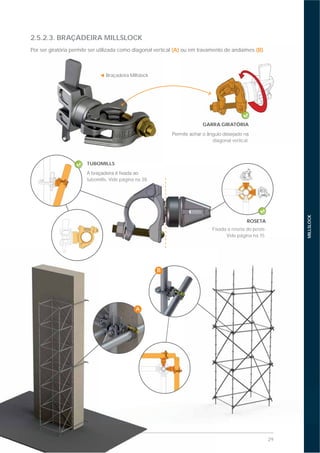

29MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK GARRA GIRATÓRIA diagonal vertical. Braçadeira Millslock 2.5.2.3. BRAÇADEIRA MILLSLOCK Por ser giratória permite ser utilizada como diagonal vertical (A) ou em travamento de andaimes (B). ROSETA Fixada a roseta do poste. Vide página na 15. TUBOMILLS tubomills. Vide página na 38. MILMILMMIMILMMIM LSLSS ESTESTESTRUTRUTRUTURAURAURAS ES ES E SESESERVIRVIÇOSÇOSÇOSSÇO DEDEDEDEDEDD ENENENENENENENE GENGENGENGENGENGENENGGENGENENHARHAHARHARHARHARHARHARHARIAIAIAIAIAAAAA S.AS.AS.AS.AS.A... M Vide página na 15.V A B Braçadeira Millslock ser giratória permite ser utilizada como diagonal verti TUBOMILLSBOMILLS

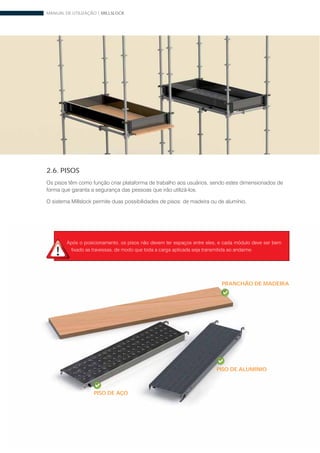

MANUAL DE UTILIZAÇÃO | MILLSLOCK 30 www.mills.com.br PISO DE AÇO PRANCHÃO DE MADEIRA 2.6. PISOS PISO DE ALUMÍNIO

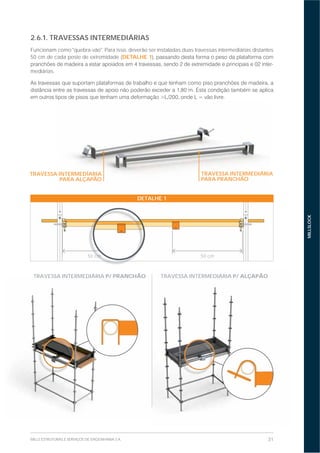

31MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.6.1. TRAVESSAS INTERMEDIÁRIAS Funcionam como "quebra-vão". Para isso, deverão ser instaladas duas travessas intermediárias distantes 50 cm de cada poste de extremidade (DETALHE 1 - mediárias. TRAVESSA INTERMEDÍARIA PARA ALÇAPÃO TRAVESSA INTERMEDIÁRIA PARA PRANCHÃO DETALHE 1 50 cm50 cm50 cccmmm TRAVESSA INTERMEDIÁRIA P/ PRANCHÃO TRAVESSA INTERMEDIÁRIA P/ ALÇAPÃO

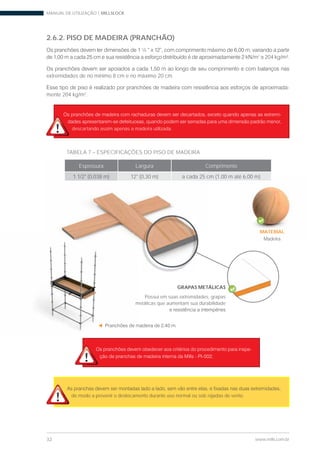

MANUAL DE UTILIZAÇÃO | MILLSLOCK 32 www.mills.com.br - descartando assim apenas a madeira utilizada. 2.6.2. PISO DE MADEIRA (PRANCHÃO) 2 204 kg/m². extremidades de no mínimo 8 cm e no máximo 20 cm. - mente 204 kg/m2 . TABELA 7 – ESPECIFICAÇÕES DO PISO DE MADEIRA Espessura Largura Comprimento 1 1/2" (0,038 m) 12" (0,30 m) a cada 25 cm (1,00 m até 6,00 m) Espessura Largura C 1 1/2" (0,038 m) 12" (0,30 m) a cada 25 c é 6,00 m) MATERIAL Madeira de modo a prevenir o deslocamento durante uso normal ou sob rajadas de vento. - GRAPAS METÁLICAS Possui em suas extremidades, grapas metálicas que aumentam sua durabilidade

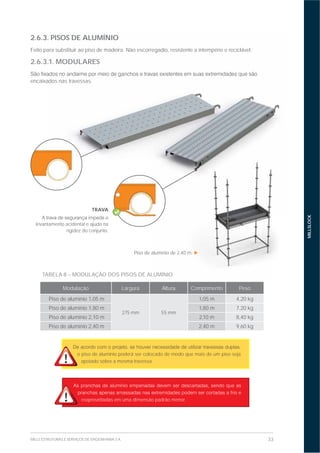

33MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK Piso de alumínio de 2,40 m. o piso de alumínio poderá ser colocado de modo que mais de um piso seja apoiado sobre a mesma travessa. reaproveitadas em uma dimensão padrão menor. 2.6.3. PISOS DE ALUMÍNIO Feito para substituir ao piso de madeira. Não escorregadio, resistente a intempérie e reciclável. 2.6.3.1. MODULARES encaixados nas travessas. TABELA 8 – MODULAÇÃO DOS PISOS DE ALUMÍNIO Modulação Largura Comprimento Peso Piso de alumínio 1,05 m 275 mm 55 mm 1,05 m 4,20 kg Piso de alumínio 1,80 m 1,80 m 7,20 kg Piso de alumínio 2,10 m 2,10 m 8,40 kg Piso de alumínio 2,40 m 2,40 m 9,60 kg . PISOS DE ALUMÍNIO ara substituir ao piso de madeira. Não escorregadio, resistente a intempérie e reciclável. .1. MODULARES ados nas travessas. alumínio de 2,40 m. LUMÍNIO TRAVA levantamento acidental e ajuda na rigidez do conjunto.

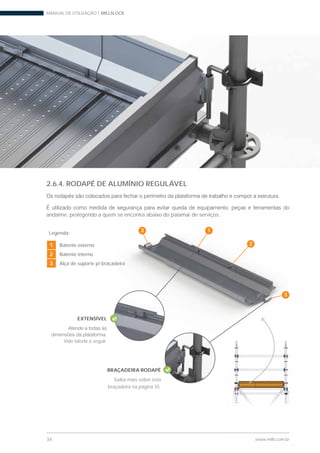

MANUAL DE UTILIZAÇÃO | MILLSLOCK 34 www.mills.com.br Legenda: 1 Batente externo 2 Batente interno 3 Alça de suporte p/ braçadeira 2.6.4. RODAPÉ DE ALUMÍNIO REGULÁVEL andaime, protegendo a quem se encontra abaixo do patamar de serviços. www.mills.com.br eira se encontra abaixo do patamar de serviços. 1 2 3 3 EXTENSÍVEL Vide tabela a seguir. BRAÇADEIRA RODAPÉ Saiba mais sobre esta braçadeira na página 35.

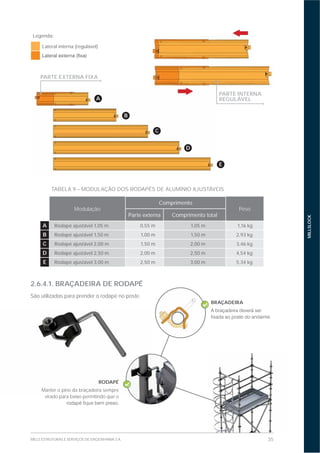

35MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK PARTE EXTERNA FIXA A B C D E TABELA 9 – MODULAÇÃO DOS RODAPÉS DE ALUMÍNIO AJUSTÁVEIS Modulação Comprimento Peso Parte externa Comprimento total A Rodapé ajustável 1,05 m 0,55 m 1,05 m 1,16 kg B Rodapé ajustável 1,50 m 1,00 m 1,50 m 2,93 kg C Rodapé ajustável 2,00 m 1,50 m 2,00 m 3,46 kg D Rodapé ajustável 2,50 m 2,00 m 2,50 m 4,54 kg E Rodapé ajustável 3,00 m 2,50 m 3,00 m 5,34 kg 2.6.4.1. BRAÇADEIRA DE RODAPÉ São utilizadas para prender o rodapé no poste. Legenda: Lateral interna (regulável) PARTE INTERNA REGULÁVEL RODAPÉ Manter o pino da braçadeira sempre virado para baixo permitindo que o BRAÇADEIRA
MANUAL DE UTILIZAÇÃO | MILLSLOCK 36 www.mills.com.br 2.7. ESCADA COM GUARDA-CORPO ESCADADA ETAPAS DE MONTAGEM 1ª 4 3 1 2ª 3ª 1 4 2 CORRENTE DE SEGURANÇA ENCAIXE NA TRAVESSA ENCAIXE GUARDA-CORPO 1 Escada terminal 1,5 m e 2,0 m; 2 Guarda-corpo circular; 3 Escada com modulação 2,00, com guarda-corpo. 4 Escada com modulação 2,00, sem guarda-corpo.

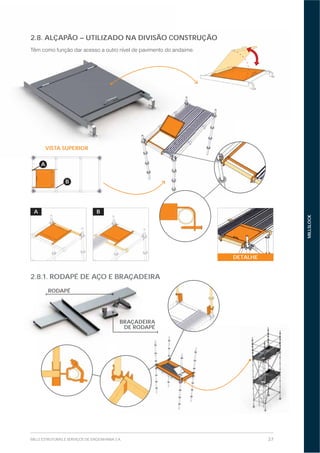

37MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 2.8. ALÇAPÃO – UTILIZADO NA DIVISÃO CONSTRUÇÃO 2.8.1. RODAPÉ DE AÇO E BRAÇADEIRA 2.8. ALÇAPÃO – UTILIZADO NA DIVISÃO CONSTR VISTA SUPERIOR B A A B DETALHE OR 2.8.1. RODAPÉ DE AÇO E BRAÇADEIRA RODAPÉ BRAÇADEIRA DE RODAPÉ

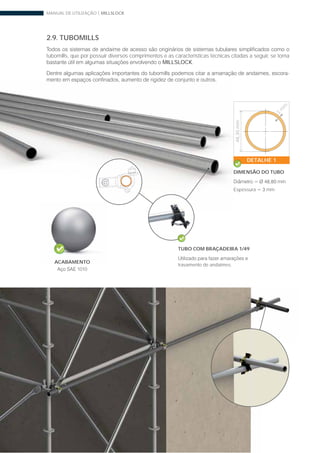

MANUAL DE UTILIZAÇÃO | MILLSLOCK 38 www.mills.com.br 2.9. TUBOMILLS tubomills, que por possuir diversos comprimentos e as características técnicas citadas a seguir, se torna MILLSLOCK. - ACABAMENTO 1010 TUBO COM BRAÇADEIRA 1/49 travamento de andaimes. 3 m m DETALHE 1 DIMENSÃO DO TUBO Espessura 48,30mm

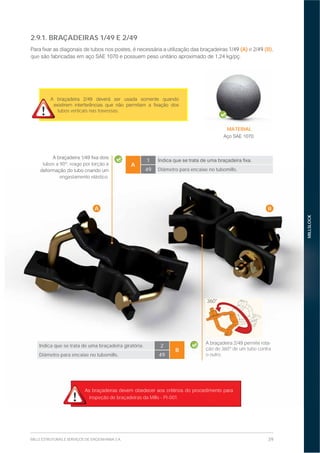

39MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK inspeção de braçadeiras da Mills - PI-001. 2.9.1. BRAÇADEIRAS 1/49 E 2/49 1/49 (A) e 2/49 (B), que BA MATERIAL . tubos verticais nas travessas. MILLSLOCK inspeção de braçadeiras da Mills - PI-001. BA 360° - ção de 360º de um tubo contra o outro. tubos a 90º, reage por torção à engastamento elástico. A 1 49 Diâmetro para encaixe no tubomills. Indica que se trata de uma braçadeira giratória. 2 B Diâmetro para encaixe no tubomills. 49

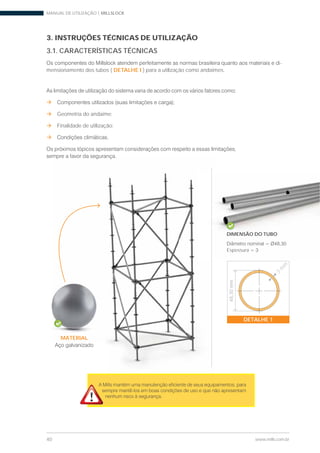

MANUAL DE UTILIZAÇÃO | MILLSLOCK 40 www.mills.com.br MATERIAL 3. INSTRUÇÕES TÉCNICAS DE UTILIZAÇÃO 3.1. CARACTERÍSTICAS TÉCNICAS - mensionamento dos tubos ( DETALHE I ) para a utilização como andaimes. Geometria do andaime; Finalidade de utilização; DIMENSÃO DO TUBO Espessura MATERIAL 3 m m DETALHE 1 48,30mm

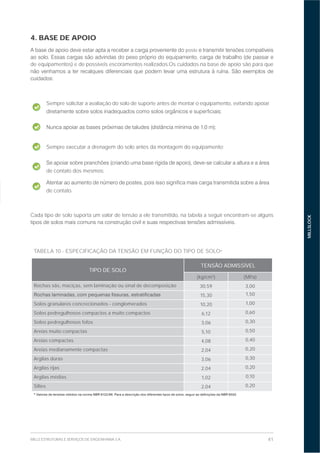

41MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 4. BASE DE APOIO poste de equipamentos) e de possíveis escoramentos realizados.Os cuidados na base de apoio são para que TABELA 10 - ESPECIFICAÇÃO DA TENSÃO EM FUNÇÃO DO TIPO DE SOLO* TIPO DE SOLO TENSÃO ADMISSÍVEL (kg/cm2 ) (MPa) Rochas sãs, maciças, sem laminação ou sinal de decomposição 30,59 3,00 15,30 1,50 Solos granulares concrecionados - conglomerados 10,20 1,00 Solos pedregulhosos compactos a muito compactos 6,12 0,60 Solos pedregulhosos fofos 3,06 0,30 Areias muito compactas 5,10 0,50 Areias compactas 4,08 0,40 Areias medianamente compactas 2,04 0,20 Argilas duras 3,06 0,30 Argilas rijas 2,04 0,20 Argilas médias 1,02 0,10 Siltes 2,04 0,20 Sempre solicitar a avaliação do solo de suporte antes de montar o equipamento, evitando apoiar Sempre executar a drenagem do solo antes da montagem do equipamento; de contato dos mesmos; de contato. Cada tipo de solo suporta um valor de tensão a ele transmitido, na tabela a seguir encontram-se alguns

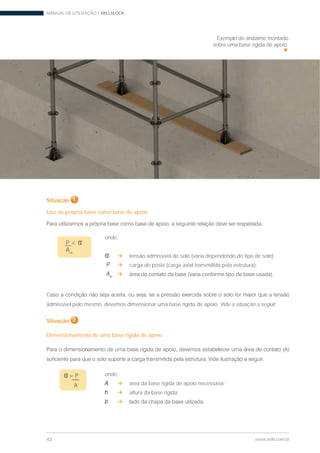

MANUAL DE UTILIZAÇÃO | MILLSLOCK 42 www.mills.com.br Exemplo de andaime montado sobre uma base rígida de apoio. Situação 1 Uso de própria base como base de apoio P < s Am onde, s tensão admissível do solo (varia dependendo do tipo de solo); P carga do poste (carga axial transmitida pela estrutura); Am C admissível pelo mesmo, devemos dimensionar uma base rígida de apoio. Vide a situação a seguir. Situação 2 Dimensionamento de uma base rígida de apoio onde, A área da base rígida de apoio necessária; h altura da base rígida; b s= P A

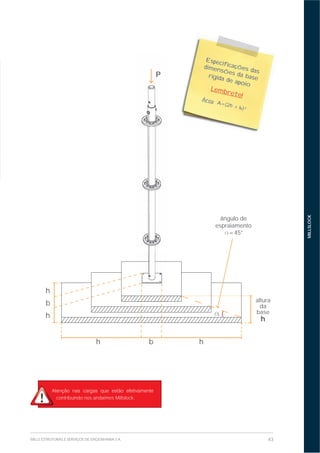

43MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK Especificações das dimensões da baserígida de apoio Lembrete! Área A=(2h + )2 contribuindo nos andaimes Millslock. PP altura da base h h h h b b ângulo de espraiamento =45° h

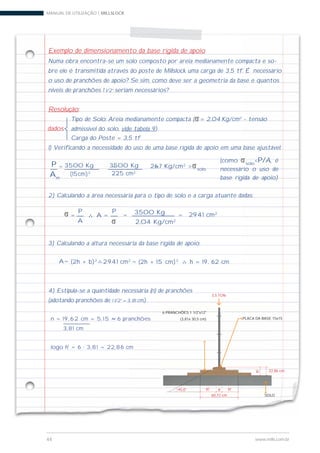

MANUAL DE UTILIZAÇÃO | MILLSLOCK 44 www.mills.com.br Exemplo de dimensionamento da base rígida de apoio Numa obra encontra-se um solo composto por areia medianamente compacta e so- bre ele é transmitida através do poste de Millslock uma carga de 3,5 tf. É necessário o uso de pranchões de apoio? Se sim, como deve ser a geometria da base e quantos níveis de pranchões 1 1/2” seriam necessários? Resolução: Tipo de Solo: Areia medianamente compacta (s= 2,04 Kg/cm2 - tensão admissível do solo, vide tabela 9) Carga do Poste = 3,5 tf 1) Verificando a necessidade do uso de uma base rígida de apoio em uma base ajustável: 2) Calculando a área necessária para o tipo de solo e a carga atuante dadas: 3) Calculando a altura necessária da base rígida de apoio: 4) Estipula-se a quantidade necessária (n) de pranchões (adotando pranchões de 1 1/2” = 3, 81 cm). dados = = 225 cm2 3500 KgP Am (15cm)2 3500 Kg= 26,7 Kg/cm2 >ssolo s = P A s = P A = 3500 Kg 2,04 Kg/cm2 = 2941 cm2 = (2h + b)2A 2941 cm2 = (2h + 15 cm)2 h = 19, 62 cm (como ssolo <P/A, é necessário o uso de base rígida de apoio) n = 1 9 , 6 2 cm = 5, 1 5 6 pranchões 3,81 cm logo h' = 6 · 3,81 = 22,86 cm PLACA DA BASE 15x15 SOLO h' a 60,72 cm 22,86 cm 45,0° h' 6 PRANCHÕES 1 1/2"x12" (3,81x 30,5 cm) h' 3,5 TON

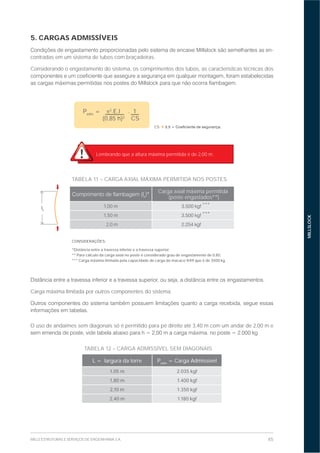

45MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 5. CARGAS ADMISSÍVEIS - contradas em um sistema de tubos com braçadeiras. Considerando o engastamento do sistema, os comprimentos dos tubos, as características técnicas dos Carga máxima limitada por outros componentes do sistema. TABELA 11 – CARGA AXIAL MÁXIMA PERMITIDA NOS POSTES k )* Carga axial máxima permitida (poste engastados**) 1,00 m *** 1,50 m *** 2,0 m CONSIDERAÇÕES: *Distância entre a travessa inferior e a travessa superior; ** Para cálculo da carga axial no poste é considerado grau de engastamento de 0,85; *** Carga máxima limitada pela capacidade de carga do macaco 9/49 que é de 3500 kg. Lembrando que a altura máxima permitida é de 2,00 m. Padm = 2 .E.I . 1 (0,85 h)2 CS CS lk TABELA 12 – CARGA ADMISSÍVEL SEM DIAGONAIS L = largura da torre Padm = Carga Admissível 1,05 m 2.035 kgf 1,80 m 1.400 kgf 2,10 m 1.350 kgf 2,40 m 1.180 kgf O uso de andaimes sem diagonais só é permitido para pé direito até 3,40 m com um andar de 2,00 m e

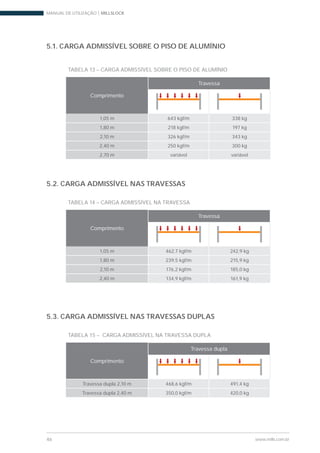

MANUAL DE UTILIZAÇÃO | MILLSLOCK 46 www.mills.com.br TABELA 13 – CARGA ADMISSÍVEL SOBRE O PISO DE ALUMÍNIO Comprimento Travessa 1,05 m 643 kgf/m 338 kg 1,80 m 218 kgf/m 197 kg 2,10 m 326 kgf/m 343 kg 2,40 m 250 kgf/m 300 kg 2,70 m variável variável 5.1. CARGA ADMISSÍVEL SOBRE O PISO DE ALUMÍNIO 5.2. CARGA ADMISSÍVEL NAS TRAVESSAS 5.3. CARGA ADMISSÍVEL NAS TRAVESSAS DUPLAS TABELA 14 – CARGA ADMISSÍVEL NA TRAVESSA Comprimento Travessa 1,05 m 462,7 kgf/m 242,9 kg 1,80 m 239,5 kgf/m 215,9 kg 2,10 m 176,2 kgf/m 185,0 kg 2,40 m 134,9 kgf/m 161,9 kg TABELA 15 – CARGA ADMISSÍVEL NA TRAVESSA DUPLA Comprimento Travessa dupla Travessa dupla 2,10 m 468,6 kgf/m 491,4 kg Travessa dupla 2,40 m 350,0 kgf/m 420,0 kg

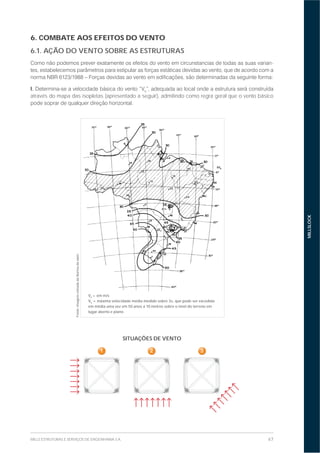

47MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 6. COMBATE AOS EFEITOS DO VENTO 6.1. AÇÃO DO VENTO SOBRE AS ESTRUTURAS - I. 0 através do mapa das isopletas (apresentado a seguir), admitindo como regra geral que o vento básico V0 = em m/s V0 = máxima velocidade média medido sobre 3s, que pode ser excedida em média uma vez em 50 anos a 10 metros sobre o nível do terreno em lugar aberto e plano Fonte:ImagemretiradadaNormadaABNT. SITUAÇÕES DE VENTO 1 2 3

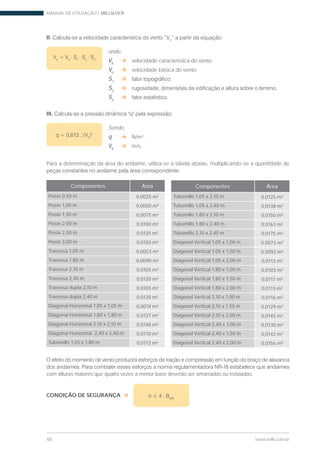

MANUAL DE UTILIZAÇÃO | MILLSLOCK 48 www.mills.com.br II. K onde, Vk velocidade característica do vento; Vo velocidade básica do vento; S1 S2 S3 VK 0 1 2 3 Para a determinação da área do andaime, utiliza-se a tabela abaixo, multiplicando-se a quantidade de com alturas maiores que quatro vezes a menor base deverão ser amarradas ou estaiadas. III. Sendo, q N/m2 ; Vk m/s. k )2 Componentes Área Poste 0,50 m 0,0025 m² Poste 1,00 m 0,0050 m² Poste 1,50 m 0,0075 m² Poste 2,00 m 0,0100 m² Poste 2,50 m 0,0125 m² Poste 3,00 m 0,0150 m² Travessa 1,05 m 0,0053 m² Travessa 1,80 m 0,0090 m² Travessa 2,10 m 0,0105 m² Travessa 2,40 m 0,0120 m² Travessa dupla 2,10 m 0,0105 m² Travessa dupla 2,40 m 0,0120 m² Diagonal Horizontal 1,05 x 1,05 m 0,0074 m² Diagonal Horizontal 1,80 x 1,80 m 0,0127 m² Diagonal Horizontal 2,10 x 2,10 m 0,0148 m² Diagonal Horizontal 2,40 x 2,40 m 0,0170 m² Tubomills 1,05 x 1,80 m 0,0113 m² Componentes Área Tubomills 1,05 x 2,10 m 0,0125 m² Tubomills 1,05 x 2,40 m 0,0138 m² Tubomills 1,80 x 2,10 m 0,0150 m² Tubomills 1,80 x 2,40 m 0,0163 m² Tubomills 2,10 x 2,40 m 0,0175 m² Diagonal Vertical 1,05 x 1,00 m 0,0073 m² Diagonal Vertical 1,05 x 1,50 m 0,0092 m² Diagonal Vertical 1,05 x 2,00 m 0,0113 m² Diagonal Vertical 1,80 x 1,00 m 0,0103 m² Diagonal Vertical 1,80 x 1,50 m 0,0117 m² Diagonal Vertical 1,80 x 2,00 m 0,0113 m² Diagonal Vertical 2,10 x 1,00 m 0,0116 m² Diagonal Vertical 2,10 x 1,50 m 0,0129 m² Diagonal Vertical 2,10 x 2,00 m 0,0145 m² Diagonal Vertical 2,40 x 1,00 m 0,0130 m² Diagonal Vertical 2,40 x 1,50 m 0,0142 m² Diagonal Vertical 2,40 x 2,00 m 0,0156 m² MN CONDIÇÃO DE SEGURANÇA

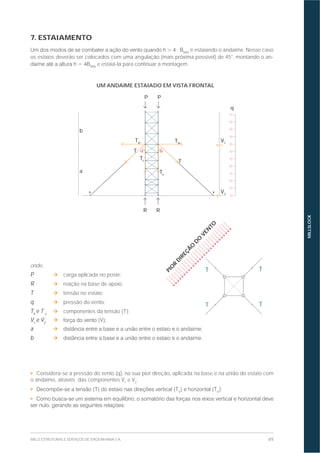

49MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 7. ESTAIAMENTO MIN é estaiando o andaime. Nesse caso os estaios deverão ser colocados com uma angulação (mais próxima possível) de 45°, montando o an- MIN e estaiá-la para continuar a montagem. T PIO R D IREÇÃ O D O V EN TO T T T onde, P carga aplicada no poste; R reação na base de apoio; T tensão no estaio; q pressão do vento; Th e T v componentes da tensão (T); V1 e V2 a b Considera-se a pressão do vento (q), na sua pior direção, aplicada na base e na união do estaio com o andaime, através das componentes V1 e V2 ; V H ); UM ANDAIME ESTAIADO EM VISTA FRONTAL Tv Tv TH TH q b a V1 V2 RR T T PP

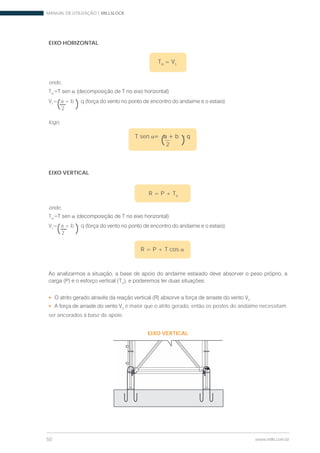

MANUAL DE UTILIZAÇÃO | MILLSLOCK 50 www.mills.com.br EIXO HORIZONTAL TH = V1 onde, TH V1 a + b 2( ) logo, T sen 2 ( ) EIXO VERTICAL R = P + TV onde, TH V1 a + b 2( ) R = P + T cos V 2 . 2 é maior que o atrito gerado, então os postes do andaime necessitam ser ancorados à base de apoio. EIXO VERTICAL

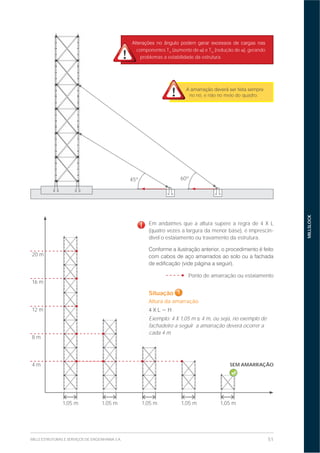

51MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK componentes TV (aumento de ) e TH (redução de ), gerando problemas a estabilidade da estrutura. 45º 60º 8 m 4 m Ponto de amarração ou estaiamento Em andaimes que a altura supere a regra de 4 X L (quatro vezes a largura da menor base), é imprescin- dível o estaiamento ou travamento da estrutura. !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Situação 1 Altura da amarração Exemplo: 4 X 1,05 m 4 m, ou seja, no exemplo de fachadeiro a seguir a amarração deverá ocorrer a cada 4 m. 1,05 m 1,05 m 1,05 m1,05 m1,05 m SEM AMARRAÇÃO 12 m 16 m 20 m no nó, e não no meio do quadro.

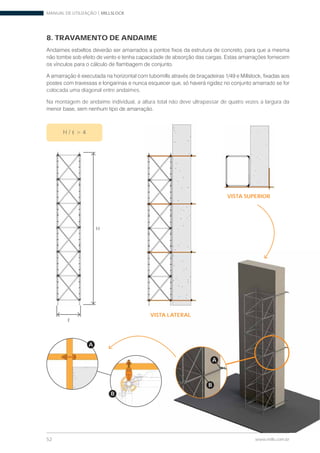

MANUAL DE UTILIZAÇÃO | MILLSLOCK 52 www.mills.com.br B A VISTA SUPERIOR VISTA LATERAL 8. TRAVAMENTO DE ANDAIME colocada uma diagonal entre andaimes. Na montagem de andaime individual, a altura total não deve ultrapassar de quatro vezes a largura da B A H H /

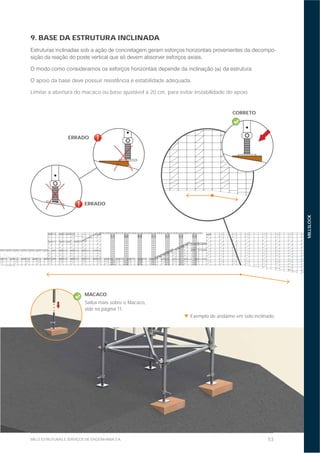

53MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 9. BASE DA ESTRUTURA INCLINADA - Limitar a abertura do macaco ou base ajustável a 20 cm, para evitar instabilidade do apoio. CORRETO ERRADO!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!ERRADO MACACO Saiba mais sobre o Macaco, vide na página 11. Exemplo de andaime em solo inclinado

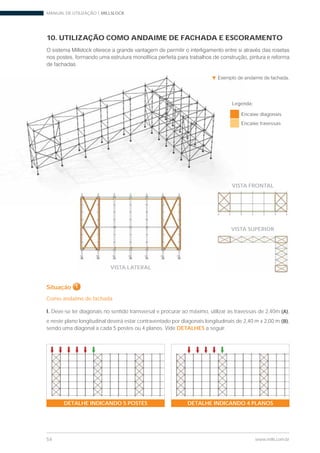

MANUAL DE UTILIZAÇÃO | MILLSLOCK 54 www.mills.com.br 10. UTILIZAÇÃO COMO ANDAIME DE FACHADA E ESCORAMENTO DETALHE INDICANDO 5 POSTES DETALHE INDICANDO 4 PLANOS Situação 1 Como andaime de fachada I. Deve-se ter diagonais no sentido transversal e procurar ao máximo, utilizar as travessas de 2,40m (A), e neste plano longitudinal deverá estar contraventado por diagonais longitudinais de 2,40 m x 2,00 m (B), sendo uma diagonal a cada 5 postes ou 4 planos. Vide DETALHES a seguir. VISTA SUPERIOR VISTA FRONTAL VISTA LATERAL Legenda: Encaixe diagonais Encaixe travessas

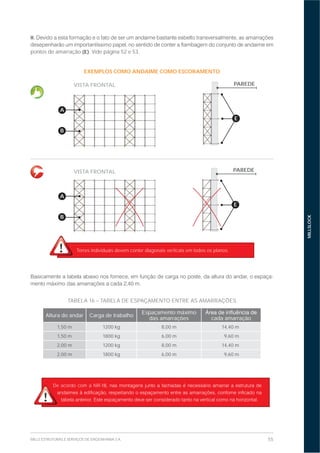

55MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK TABELA 16 – TABELA DE ESPAÇAMENTO ENTRE AS AMARRAÇÕES Altura do andar Carga de trabalho Espaçamento máximo das amarrações cada amarração 1,50 m 1200 kg 8,00 m 14,40 m 1,50 m 1800 kg 6,00 m 9,60 m 2,00 m 1200 kg 8,00 m 14,40 m 2,00 m 1800 kg 6,00 m 9,60 m De acordo com a NR - II. pontos de amarração (E). Vide página 52 e 53. VISTA FRONTAL VISTA FRONTAL EXEMPLOS COMO ANDAIME COMO ESCORAMENTO E E PAREDE PAREDE B B A A Torres individuais devem conter diagonais verticais em todos os planos.

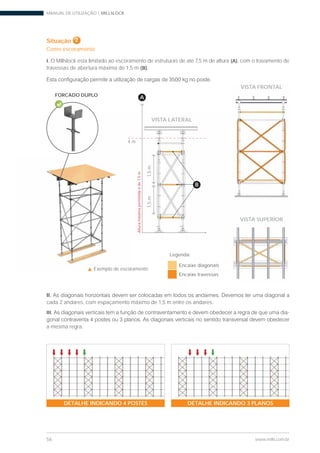

MANUAL DE UTILIZAÇÃO | MILLSLOCK 56 www.mills.com.br II. cada 2 andares, com espaçamento máximo de 1,5 m entre os andares. III. - a mesma regra. DETALHE INDICANDO 4 POSTES DETALHE INDICANDO 3 PLANOS Situação 2 Como escoramento I. O Millslock esta limitado ao escoramento de estruturas de até 7,5 m de altura (A), com o travamento de travessas de abertura máxima de 1,5 m (B). VISTA FRONTAL VISTA SUPERIOR Legenda: Encaixe diagonais Encaixe travessas Exemplo de escoramento FORCADO DUPLO VISTA SUP VISTA LATERAL Alturamáximapermitidaéde7,5m A B 4 m 1,5m1,5m

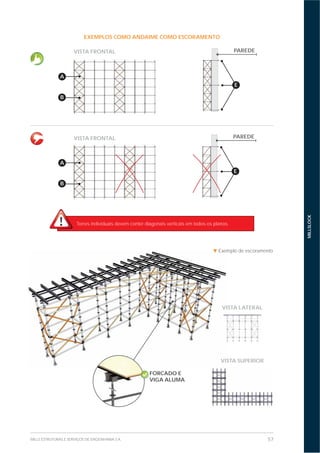

57MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK VISTA FRONTAL VISTA FRONTAL EXEMPLOS COMO ANDAIME COMO ESCORAMENTO E E PAREDE PAREDE B B A A Torres individuais devem conter diagonais verticais em todos os planos. Exemplo de escoramento VISTA LATERAL VISTA SUPERIOR FORCADO E VIGA ALUMA
MANUAL DE UTILIZAÇÃO | MILLSLOCK 58 www.mills.com.br IV. vide na página 52 deste manual. Onde a altura total do escoramento não deve ultrapassar quatro vezes a largura da menor base, sem V. página 49 deste manual. VISTA FRONTAL VISTA SUPERIOR Legenda: Encaixe diagonais Encaixe travessas VISTA FRONTAL VISTA SUPERIOR TUBOMILLS E BRAÇADEIRA 1/49

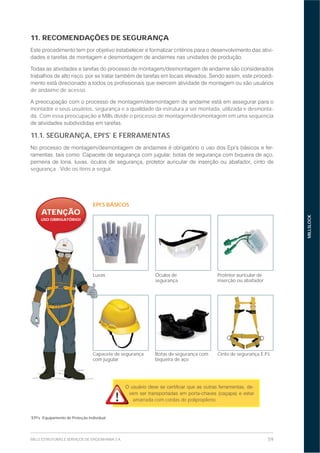

59MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK EPI'S BÁSICOS Luvas Capacete de segurança com jugular Óculos de segurança Botas de segurança com biqueira de aço Cinto de segurança E.P.I. Protetor auricular de inserção ou abafador 11. RECOMENDAÇÕES DE SEGURANÇA - - de andaime de acesso. montador e seus usuários, segurança e a qualidade da estrutura a ser montada, utilizada e desmonta- da. Com essa preocupação a Mills divide o processo de montagem/desmontagem em uma sequencia 11.1. SEGURANÇA, EPI'S* E FERRAMENTAS - segurança . Vide os itens a seguir. * EPI's -Equipamento de Proteção Individual Lu Ca co ATENÇÃO USO OBRIGATÓRIO! - amarrada com cordas de polipropileno.

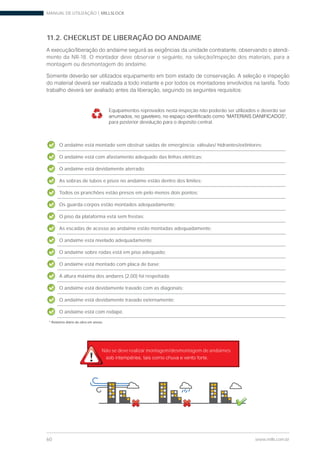

MANUAL DE UTILIZAÇÃO | MILLSLOCK 60 www.mills.com.br 11.2. CHECKLIST DE LIBERAÇÃO DO ANDAIME - mento da NR-18. O montador deve observar o seguinte, na seleção/inspeção dos materiais, para a montagem ou desmontagem do andaime. O andaime está montado sem obstruir saídas de emergência: válvulas/ hidrantes/extintores; O andaime está com afastamento adequado das linhas elétricas; O andaime está devidamente aterrado; As sobras de tubos e pisos no andaime estão dentro dos limites; Todos os pranchões estão presos em pelo menos dois pontos; Os guarda-corpos estão montados adequadamente; O piso da plataforma está sem frestas; As escadas de acesso ao andaime estão montadas adequadamente; O andaime esta nivelado adequadamente; O andaime sobre rodas está em piso adequado; O andaime está montado com placa de base; A altura máxima dos andares (2,00) foi respeitada; O andaime está devidamente travado com as diagonais; O andaime está devidamente travado externamente; O andaime está com rodapé. * Relatório diário de obra em anexo. Equipamentos reprovados nesta inspeção não poderão ser utilizados e deverão ser para posterior devolução para o depósito central. Não se deve realizar montagem/desmontagem de andaimes

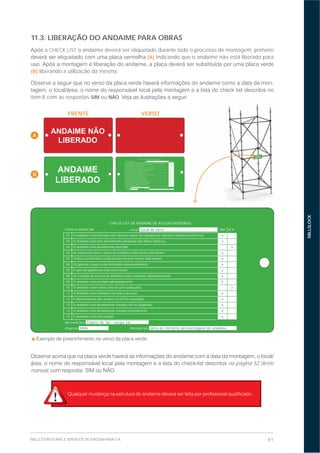

61MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK na página 52 deste manual 11.3. LIBERAÇÃO DO ANDAIME PARA OBRAS CHECK LIST o andaime deverá ser etiquetado durante todo o processo de montagem, primeiro (A) indicando que o andaime não está liberado para (B) liberando a utilização da mesma. - item 8 com as respostas SIM ou NÃO CHECK LIST DE ANDAIME DE ACESSO MONTADO ITENS A VERIFICAR: Local: Local da obra SIM N.A. 01. O andaime está montado sem obstruir saídas de emergência: válvulas/ hidrantes/extintores x 02. O andaime está com afastamento adequado das linhas elétricas x 03. O andaime está devidamente aterrado x 04. As sobras de tubos e pisos no andaime estão dentro dos limites x 05. Todos os pranchões estão presos em pelo menos dois pontos x 06. Os guarda-corpos estão montados adequadamente x 07. O piso da plataforma está sem frestas x 08. As escadas de acesso ao andaime estão montadas adequadamente x 09. O andaime esta nivelado adequadamente x 10. O andaime sobre rodas está em piso adequado x 11. O andaime está montado com placa de base x 12. A altura máxima dos andares (2,00) foi respeitada x 13. O andaime está devidamente travado com as diagonais x 14. O andaime está devidamente travado externamente x 15. O andaime está com rodapé x Aprovado por: Fulano de tal - cargo tal Empresa: Mills Montado em: data do término da montagem do andaime CHECK LIST DE ANDAIME DE ACESSO MONTADO ITENS A VERIFICAR: Local: Local da obra SIM N.A. 01. O andaime está montado sem obstruir saídas de emergência: válvulas/ hidrantes/extintores x 02. O andaime está com afastamento adequado das linhas elétricas x 03. O andaime está devidamente aterrado x 04. As sobras de tubos e pisos no andaime estão dentro dos limites x 05. Todos os pranchões estão presos em pelo menos dois pontos x 06. Os guarda-corpos estão montados adequadamente x 07. O piso da plataforma está sem frestas x 08. As escadas de acesso ao andaime estão montadas adequadamente x 09. O andaime esta nivelado adequadamente x 10. O andaime sobre rodas está em piso adequado x 11. O andaime está montado com placa de base x 12. A altura máxima dos andares (2,00) foi respeitada x 13. O andaime está devidamente travado com as diagonais x 14. O andaime está devidamente travado externamente x 15. O andaime está com rodapé x Aprovado por: Fulano de tal - cargo tal Empresa: Mills Montado em: data do término da montagem do andaime ANDAIME NÃO LIBERADO ANDAIME LIBERADO FRENTE A B VERSO

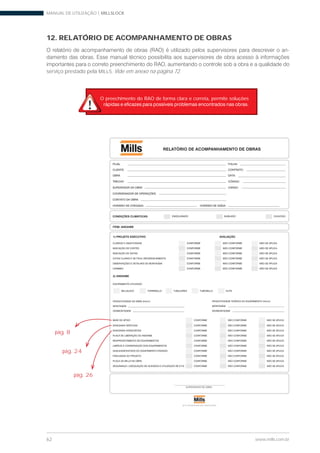

MANUAL DE UTILIZAÇÃO | MILLSLOCK 62 www.mills.com.br 12. RELATÓRIO DE ACOMPANHAMENTO DE OBRAS - serviço prestado pela MILLS. Vide em anexo na página 72. ALTA TECNOLOGIA EM CONSTRUÇÃO FILIAL CLIENTE OBRA TRECHO SUPERVISOR DA OBRA COORDENADOR DE OPERAÇÕES CONTATO DA OBRA: HORÁRIO DE CHEGADA: FOLHA: CONTRATO: DATA: CÓDIGO: CARGO: HORÁRIO DE SAÍDA: RELATÓRIO DE ACOMPANHAMENTO DE OBRAS ITEM: ANDAIME CONDIÇÕES CLIMÁTICAS: ENSOLARADO NUBLADO CHUVOSO SUPERVISOR DE OBRA 1) PROJETO EXECUTIVO 2) ANDAIME EQUIPAMENTO UTILIZADO: PRODUTIVIDADE DA OBRA (hh/m³) MONTAGEM DESMONTAGEM AVALIAÇÃO CLAREZA E OBJETIVIDADE CONFORME NÃO CONFORME NÃO SE APLICA INDICAÇÃO DE CORTES CONFORME NÃO CONFORME NÃO SE APLICA INDICAÇÃO DE VISTAS CONFORME NÃO CONFORME NÃO SE APLICA COTAS CLARAS E DE FÁCIL REFERENCIAMENTO CONFORME NÃO CONFORME NÃO SE APLICA OBSERVAÇÕES E DETALHES DE MONTAGEM CONFORME NÃO CONFORME NÃO SE APLICA CARIMBO CONFORME NÃO CONFORME NÃO SE APLICA BASE DE APOIO CONFORME NÃO CONFORME NÃO SE APLICA DIAGONAIS VERTICAIS CONFORME NÃO CONFORME NÃO SE APLICA DIAGONAIS HORIZONTAIS CONFORME NÃO CONFORME NÃO SE APLICA PLACA DE LIBERAÇÃO DO ANDAIME CONFORME NÃO CONFORME NÃO SE APLICA REAPROVEITAMENTO DE EQUIPAMENTOS CONFORME NÃO CONFORME NÃO SE APLICA LIMPEZA E CONSERVAÇÃO DOS EQUIPAMENTOS CONFORME NÃO CONFORME NÃO SE APLICA QUALIDADE/ESTADO DO EQUIPAMENTO ENVIADO CONFORME NÃO CONFORME NÃO SE APLICA FIDELIDADE AO PROJETO CONFORME NÃO CONFORME NÃO SE APLICA PLACA DA MILLS NA OBRA CONFORME NÃO CONFORME NÃO SE APLICA SEGURANÇA ( ADEQUAÇÃO DE ACESSOS E UTILIZAÇÃO DE E.P.I) CONFORME NÃO CONFORME NÃO SE APLICA PRODUTIVIDADE TEÓRICA DO EQUIPAMENTO (hh/m³) MONTAGEM DESMONTAGEM MILLSLOCK TORREMILLS TUBULARES TUBOMILLS ELITE pág. 8 pág. 24 pág. 26 O preechimento do RAO de forma clara e correta, permite soluções

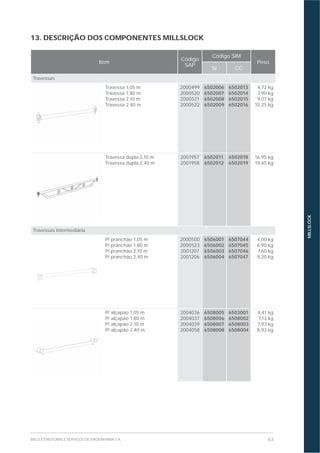

63MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK 13. DESCRIÇÃO DOS COMPONENTES MILLSLOCK Item Código SAP Código SIM Peso SI CC Travessas Travessa 1,05 m Travessa 1,80 m Travessa 2,10 m Travessa 2,40 m 2000499 2000520 2000521 2000522 6502006 6502007 6502008 6502009 6502013 6502014 6502015 6502016 4,72 kg 7,90 kg 9,07 kg 10,25 kg Travessa dupla 2,10 m Travessa dupla 2,40 m 2001957 2001958 6502011 6502012 6502018 6502019 16,95 kg 19,45 kg Travessas Intermediária P/ pranchão 1,05 m P/ pranchão 1,80 m P/ pranchão 2,10 m P/ pranchão 2,40 m 2000500 2000523 2001207 2001206 6506001 6506002 6506003 6506004 6507044 6507045 6507046 6507047 4,00 kg 6,90 kg 7,60 kg 9,20 kg P/ alçapão 1,05 m P/ alçapão 1,80 m P/ alçapão 2,10 m P/ alçapão 2,40 m 2004036 2004037 2004039 2004058 6508005 6508006 6508007 6508008 6503001 6508002 6508003 6508004 4,41 kg 7,13 kg 7,93 kg 8,93 kg
MANUAL DE UTILIZAÇÃO | MILLSLOCK 64 www.mills.com.br Item Código SAP Código SIM Peso SI CC Poste Poste 0,25 m* Poste 0,50 m* Poste 0,50 m Poste 1,00 m Poste 1,50 m Poste 2,00 m Poste 2,50 m Poste 3,00 m * Poste sem espiga. 2001947 2001948 2001949 2002250 2002251 2002252 2002253 2002254 6501010 6501011 6501012 6501013 6501014 6501015 6501016 6501017 6501019 6501020 6501021 6501023 6501024 6501025 6501026 6501027 1,77 kg 1,75 kg 2,80 kg 5,90 kg 8,39 kg 10,43 kg 12,81 kg 15,19 kg Diagonais Dg. Verical 1,05 x 1,00 m Dg. Verical 1,05 x 1,50 m Dg. Verical 1,05 x 2,00 m Dg. Verical 1,80 x 1,00 m Dg. Verical 1,80 x 1,50 m Dg. Verical 1,80 x 2,00 m Dg. Verical 2,10 x 1,00 m Dg. Verical 2,10 x 1,50 m Dg. Verical 2,10 x 2,00 m Dg. Verical 2,40 x 1,00 m Dg. Verical 2,40 x 1,50 m Dg. Verical 2,40 x 2,00 m 2001950 2001951 2000497 2001952 2001953 2000517 2001954 2001955 2000524 2001956 2001116 2000525 6503013 6503014 6503015 6503016 6503017 6503018 6503019 6503020 6503021 6503022 6503023 6503024 6503026 6503027 6503028 6503029 6503030 6503031 6503032 6503033 6503034 6503035 6503036 6503037 6,59 kg 8,64 kg 9,46 kg 7,03 kg 8,06 kg 9,80 kg 8,06 kg 7,02 kg 9,80 kg 8,91 kg 9,77 kg 11,08 kg Dg. H. Retangular 1,05 x 1,80 m Dg. H. Retangular 1,05 x 2,10 m Dg. H. Retangular 1,05 x 2,40 m Dg. H. Retangular 1,80 x 2,10 m Dg. H. Retangular 1,80 x 2,40 m Dg. H. Retangular 2,10 x 2,40 m * DG. H. para andaimes retangulares. 2000508 2000509 2000510 2000512 2000513 2000515 6504012 6503013 6504014 6504016 6504017 6504019 6504022 6504023 6504024 6504026 6504027 6504029 7,85 kg 8,64 kg 9,46 kg 9,99 kg 10,68 kg 11,28 kg Dg. H. Quadrada 1,05 x 1,05 m Dg. H. Quadrada 1,80 x 1,80 m Dg. H. Quadrada 2,10 x 2,10 m Dg. H. Quadrada 2,40 x 2,40 m *DG. H. para andaimes quadradas. 2000496 2000511 2000514 2000516 6504011 6504015 6504018 6504020 6504021 6504025 6504028 6504030 5,14 kg 9,34 kg 10,64 kg 11,93 kg
65MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK Item Código SAP Código SIM Peso SI CC Outros Braçadeira millslock 0000000 6507048 6505010 1,00 kg Roseta móvel 2003233 650748 000000 1,03 kg

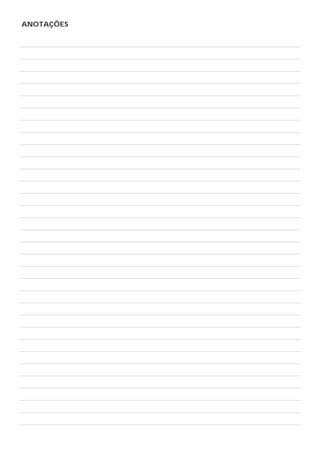

ANOTAÇÕES
ANOTAÇÕES

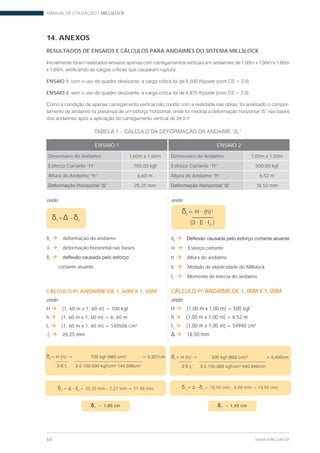

MANUAL DE UTILIZAÇÃO | MILLSLOCK 68 www.mills.com.br T F = 20,25 mm - 2,27 mm = 17,98 mm T ~ 1,80 cm F 3 T 4 T ~ 1,45 cm T F = 18,50 mm - 4,00 mm = 14,50 mm F 3 T 4 14. ANEXOS RESULTADOS DE ENSAIOS E CÁLCULOS PARA ANDAIMES DO SISTEMA MILLSLOCK ENSAIO 1: ENSAIO 2: - T ” ENSAIO 1 ENSAIO 2 Dimensões do Andaime 1,60m x 1,60m Dimensões do Andaime 1,00m x 1,00m Esforço Cortante “H” 700,00 kgf Esforço Cortante “H” 500,00 kgf Altura do Andaime “h” 6,60 m Altura do Andaime “h” 6,52 m 20,25 mm 18,50 mm onde: δT deformação do andaime Δ deformação horizontal nas bases δF cortante atuante onde: δF H Esforço cortante h Altura do andaime E Módulo de elasticidade do Millslock IT Momento de inércia do andaime T = - F F 3 T ) CÁLCULO P/ ANDAIME DE 1, 60M X 1, 60M onde: H (1, 60 m x 1, 60 m) = 700 kgf h (1, 60 m x 1, 60 m) = 6, 60 m IT (1, 60 m x 1, 60 m) = 140506 cm4 20,25 mm CÁLCULO P/ ANDAIME DE 1, 00M X 1, 00M onde: H (1,00 m x 1,00 m) = 500 kgf h (1,00 m x 1,00 m) = 6,52 m IT (1,00 m x 1,00 m) = 54940 cm4 18,50 mm

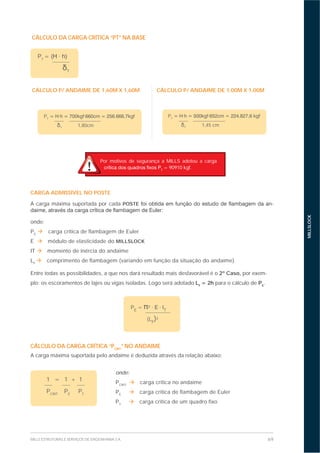

69MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK CÁLCULO P/ ANDAIME DE 1,60M X 1,60M CÁLCULO P/ ANDAIME DE 1,00M X 1,00M PT T 1,80cm PT T 1,45 cm CARGA ADMISSÍVEL NO POSTE A carga máxima suportada por cada POSTE - onde: PE carga crítica de flambagem de Euler E módulo de elasticidade do MILLSLOCK IT momento de inércia do andaime LF comprimento de flambagem (variando em função da situação do andaime) Entre todas as possibilidades, a que nos dará resultado mais desfavorável é o 2º Caso, por exem- plo: os escoramentos de lajes ou vigas isoladas. Logo será adotado LF = 2h para o cálculo de PE . PE = T (LF )² 1 = 1 + 1 PCRIT PE PT onde: PCRIT carga crítica no andaime PE carga crítica de flambagem de Euler PT carga crítica de um quadro fixo CÁLCULO DA CARGA CRÍTICA “PT” NA BASE PT = T Por motivos de segurança a MILLS adotou a carga T = 90910 kgf. CÁLCULO DA CARGA CRÍTICA “PCRIT ” NO ANDAIME A carga máxima suportada pelo andaime é deduzida através da relação abaixo:

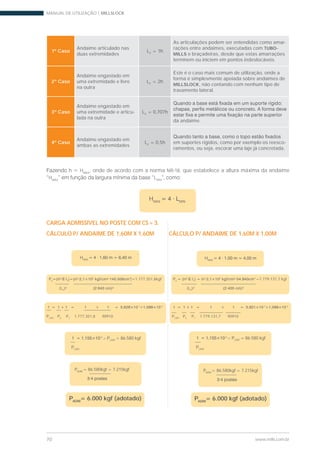

MANUAL DE UTILIZAÇÃO | MILLSLOCK 70 www.mills.com.br 1º Caso Andaime articulado nas duas extremidades LF = 1h As articulações podem ser entendidas como amar- rações entre andaimes, executadas com TUBO- MILLS e braçadeiras, desde que estas amarrações terminem ou iniciem em pontos indeslocáveis. 2º Caso Andaime engastado em uma extremidade e livre na outra LF = 2h Este é o caso mais comum de utilização, onde a forma é simplesmente apoiada sobre andaimes de MILLSLOCK, não contando com nenhum tipo de travamento lateral. 3º Caso Andaime engastado em uma extremidade e articu- lada na outra LF = 0,707h da andaime. 4º Caso Andaime engastado em ambas as extremidades LF = 0,5h em suportes rígidos, como por exemplo os reesco- ramentos, ou seja, escorar uma laje já concretada. HMAX MIN PADM = 6.000 kgf (adotado) HMAX PE T 6 4 )=1.777.351,8kgf (LF PADM = 86.580kgf = 7.215kgf -5 PCRIT = 86.580 kgf PCRIT -7 -5 PCRIT PE PT 1.777.351,8 90910 PADM = 86.580kgf = 7.215kgf -5 PCRIT = 86.580 kgf PCRIT HMAX PE T 6 4 =1.779.131,7 kgf (LF -7 -5 PCRIT PE PT 1.779.131,7 90910 PADM = 6.000 kgf (adotado) H , onde de acordo com a norma NR-18, que estabelece a altura máxima da andaime H LMIN CARGA ADMISSÍVEL NO POSTE COM CS = 3. CÁLCULO P/ ANDAIME DE 1,60M X 1,60M CÁLCULO P/ ANDAIME DE 1,60M X 1,00M

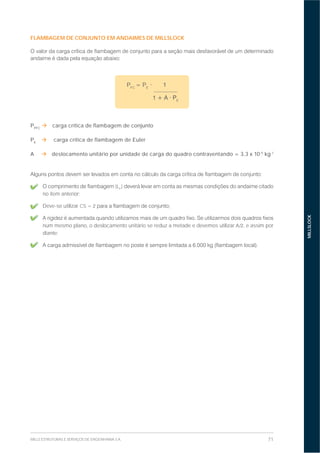

71MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK PFC = PE E FLAMBAGEM DE CONJUNTO EM ANDAIMES DE MILLSLOCK PPFC carga crítica de flambagem de conjunto PE carga crítica de flambagem de Euler A deslocamento unitário por unidade de carga do quadro contraventando = 3,3 x 10-5 kg-1 (LF ) no item anterior; Deve-se utilizar CS num mesmo plano, o deslocamento unitário se reduz a metade e devemos utilizar , e assim por diante;
ALTA TECNOLOGIA EM CONSTRUÇÃO FILIAL CLIENTE OBRA TRECHO SUPERVISOR DA OBRA COORDENADOR DE OPERAÇÕES CONTATO DA OBRA: HORÁRIO DE CHEGADA: FOLHA: CONTRATO: DATA: CÓDIGO: CARGO: HORÁRIO DE SAÍDA: RELATÓRIO DE ACOMPANHAMENTO DE OBRAS ITEM: ANDAIME CONDIÇÕES CLIMÁTICAS: ENSOLARADO NUBLADO CHUVOSO SUPERVISOR DE OBRA 1) PROJETO EXECUTIVO 2) ANDAIME EQUIPAMENTO UTILIZADO: PRODUTIVIDADE DA OBRA (hh/m³) MONTAGEM DESMONTAGEM AVALIAÇÃO CLAREZA E OBJETIVIDADE CONFORME NÃO CONFORME NÃO SE APLICA INDICAÇÃO DE CORTES CONFORME NÃO CONFORME NÃO SE APLICA INDICAÇÃO DE VISTAS CONFORME NÃO CONFORME NÃO SE APLICA COTAS CLARAS E DE FÁCIL REFERENCIAMENTO CONFORME NÃO CONFORME NÃO SE APLICA OBSERVAÇÕES E DETALHES DE MONTAGEM CONFORME NÃO CONFORME NÃO SE APLICA CARIMBO CONFORME NÃO CONFORME NÃO SE APLICA BASE DE APOIO CONFORME NÃO CONFORME NÃO SE APLICA DIAGONAIS VERTICAIS CONFORME NÃO CONFORME NÃO SE APLICA DIAGONAIS HORIZONTAIS CONFORME NÃO CONFORME NÃO SE APLICA PLACA DE LIBERAÇÃO DO ANDAIME CONFORME NÃO CONFORME NÃO SE APLICA REAPROVEITAMENTO DE EQUIPAMENTOS CONFORME NÃO CONFORME NÃO SE APLICA LIMPEZA E CONSERVAÇÃO DOS EQUIPAMENTOS CONFORME NÃO CONFORME NÃO SE APLICA QUALIDADE/ESTADO DO EQUIPAMENTO ENVIADO CONFORME NÃO CONFORME NÃO SE APLICA FIDELIDADE AO PROJETO CONFORME NÃO CONFORME NÃO SE APLICA PLACA DA MILLS NA OBRA CONFORME NÃO CONFORME NÃO SE APLICA SEGURANÇA ( ADEQUAÇÃO DE ACESSOS E UTILIZAÇÃO DE E.P.I) CONFORME NÃO CONFORME NÃO SE APLICA PRODUTIVIDADE TEÓRICA DO EQUIPAMENTO (hh/m³) MONTAGEM DESMONTAGEM MILLSLOCK TORREMILLS TUBULARES TUBOMILLS ELITE

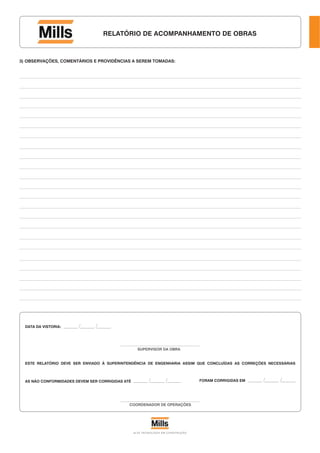

ALTA TECNOLOGIA EM CONSTRUÇÃO 3) OBSERVAÇÕES, COMENTÁRIOS E PROVIDÊNCIAS A SEREM TOMADAS: DATA DA VISTORIA: SUPERVISOR DA OBRA COORDENADOR DE OPERAÇÕES ESTE RELATÓRIO DEVE SER ENVIADO À SUPERINTENDÊNCIA DE ENGENHARIA ASSIM QUE CONCLUÍDAS AS CORREÇÕES NECESSÁRIAS AS NÃO CONFORMIDADES DEVEM SER CORRIGIDAS ATÉ FORAM CORRIGIDAS EM RELATÓRIO DE ACOMPANHAMENTO DE OBRAS
MANUAL DE UTILIZAÇÃO | MILLSLOCK 74 www.mills.com.br DIVISÃO CONSTRUÇÃO Equipamentos e serviços para as grandes obras de construção pesadas e edificações. DIVISÃO SERVIÇOS INDUSTRIAIS Manutenção, montagem, pinturas industriais, isolamentos térmicos e acessos com andaimes e plataformas aéreas. DIVISÃO JAHU Andaimes, escoramentos e formas para obras comerciais e residênciais. DIVISÃO RENTAL Locação e venda de plataformas aéreas de trabalho e manipulado- res telescópicos para trabalhos em altura. www.mills.com.br QUATRO DIVISÕES QUE TRABALHAM EM EQUIPE As divisões da MILLS se complementam com sinergia. Cada uma desenvolve um talento específico visando os melhores resultados para os projetos dos clientes.

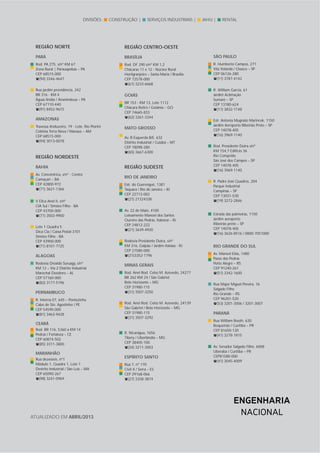

75MILLS ESTRUTURAS E SERVIÇOS DE ENGENHARIA S.A. MILLSLOCK DIVISÕES: CONSTRUÇÃO | SERVIÇOS INDUSTRIAIS | JAHU | RENTAL REGIÃO NORTE PARÁ Rod. PA 275, s/nº KM 67 Zona Rural | Parauapebas – PA CEP 68515-000 (94) 3346-4647 Rua jardim providência, 242 BR 316 - KM 4 Águas lindas / Ananindeua – PA CEP 67110-440 (91) 8452-9615 AMAZONAS Travessa Anduzeiro, 19 - Lote. Rio Piorini Colônia Terra Nova / Manaus – AM CEP 68515-000 (94) 3013-0078 REGIÃO NORDESTE BAHIA Av. Concêntrica, s/nº - Centro Camaçari – BA CEP 42800-972 (71) 3621-1366 V Dica Anel II, s/nº CIA Sul / Simões Filho - BA CEP 43700-000 (71) 3503-9900 Lote 1 Quadra 5 Dica Cia / Caixa Postal 3101 Simões Filho - BA CEP 43900-000 (71) 8101-7725 ALAGOAS Rodovia Divaldo Suruagy, s/nº KM 12 – Via 2 Distrito Industrial Marechal Deodoro – AL CEP 57160-000 (82) 3177-5196 PERNAMBUCO R. Interna 07, 645 – Pontezinha Cabo de Sto. Agostinho / PE CEP 54590-000 (81) 3463-9428 CEARÁ Rod. BR 116, 5360 a KM 14 Pedras / Fortaleza – CE CEP 60874-502 (85) 3311-3800 MARANHÃO Rua dezesseis, nº1 Módulo 1, Quadra 1, Lote 1 Destrito Industrial / São Luís – MA CEP 65090-267 (98) 3241-0969 REGIÃO CENTRO-OESTE BRASÍLIA Rod. DF 290 s/nº KM 1,2 Chácaras 11 e 12 - Núcleo Rural Hortigranjeiro – Santa Maria / Brasília CEP 72578-000 (61) 3233-6668 GOIÁS BR 153 - KM 13, Lote 1112 Chácara Retiro / Goiânia – GO CEP 74665-833 (62) 3261-3344 MATO GROSSO Av. B Esquerda B/E, 632 Distrito Industrial / Cuiabá – MT CEP 78098-280 (65) 3667-6300 REGIÃO SUDESTE RIO DE JANEIRO Estr. do Guerenguê, 1381 Taquara / Rio de Janeiro – RJ CEP 22713-002 (21) 21324338 Av. 22 de Maio, 4100 Loteamento Manoel dos Santos Oureiro das Pedras, Itaboraí – RJ CEP 24812-222 (21) 3639-4920 Rodovia Presidente Dutra, s/nº KM 316, Galpão / Jardim Itatiaia - RJ CEP 27580-000 (31)3352-1796 MINAS GERAIS Rod. Anel Rod. Celso M. Azevedo, 24277 BR 262 KM 24 / São Gabriel Belo Horizonte – MG CEP 31980-115 (31) 3507-3250 Rod. Anel Rod. Celso M. Azevedo, 24139 São Gabriel / Belo Horizonte – MG CEP 31980-115 (31) 3507-3292 R. Nicarágua, 1656 Tibery / Uberlândia – MG CEP 38405-100 (34) 3211-3003 ESPÍRITO SANTO Rua 7, nº 170 Civit II / Serra – ES CEP 29168-066 (27) 3338-3874 SÃO PAULO R. Humberto Campos, 271 Vila Yolanda / Osasco – SP CEP 06126-280 (11) 3787-4142 R. William Garcia, 61 Jardim Aclimação Sumaré – SP CEP 13180-624 (11) 3832-1148 Estr. Antonia Mugnato Marincek, 1150 Jardim Aeroporto Ribeirão Preto – SP CEP 14078-405 (16) 3969-1140 Rod. Presidente Dutra s/nº KM 154,7 Edificio 36 Rio Comprido São José dos Campos – SP CEP 14078-405 (16) 3969-1140 R. Padre José Quadros, 204 Parque Industrial Campinas – SP CEP 13031-530 (19) 3272-2846 Estrada das palmeiras, 1150 Jardim aeroporto Ribeirão preto – SP CEP 14078-405 (16) 3626-8516 / 0800-7051000 RIO GRANDE DO SUL Av. Manoel Elias, 1480 Passo das Pedras Porto Alegre – RS CEP 91240-261 (51) 3342-1600 Rua Major Miguel Pereira, 16 Salgado Filho Rio Grande – RS CEP 96201-520 (53) 3201-3006 / 3201-3007 PARANÁ Rua William Booth, 630 Boqueirão / Curitiba – PR CEP 81650-120 (41) 3278-1815 Av. Senador Salgado Filho, 6008 Uberaba / Curitiba – PR CEP81580-000 (41) 3045-4009 ATUALIZADO EM ABRIL/2013 ENGENHARIA NACIONAL
ENGENHARIA NACIONAL
MILLSLOCK A Mills Infraestrutura mantém equipes capacitadas a auxiliar no planejamento da obra, detalhamento de projeto, supervisão de montagem e fornecer orientação técnica. mills.com.br A Mills Infraestrutura conta com uma equipe de engenheiros e técnicos especializados que exercem papel consultivo e de apoio ao cumprimento dos cronogramas, otimização de custos e segurança.
