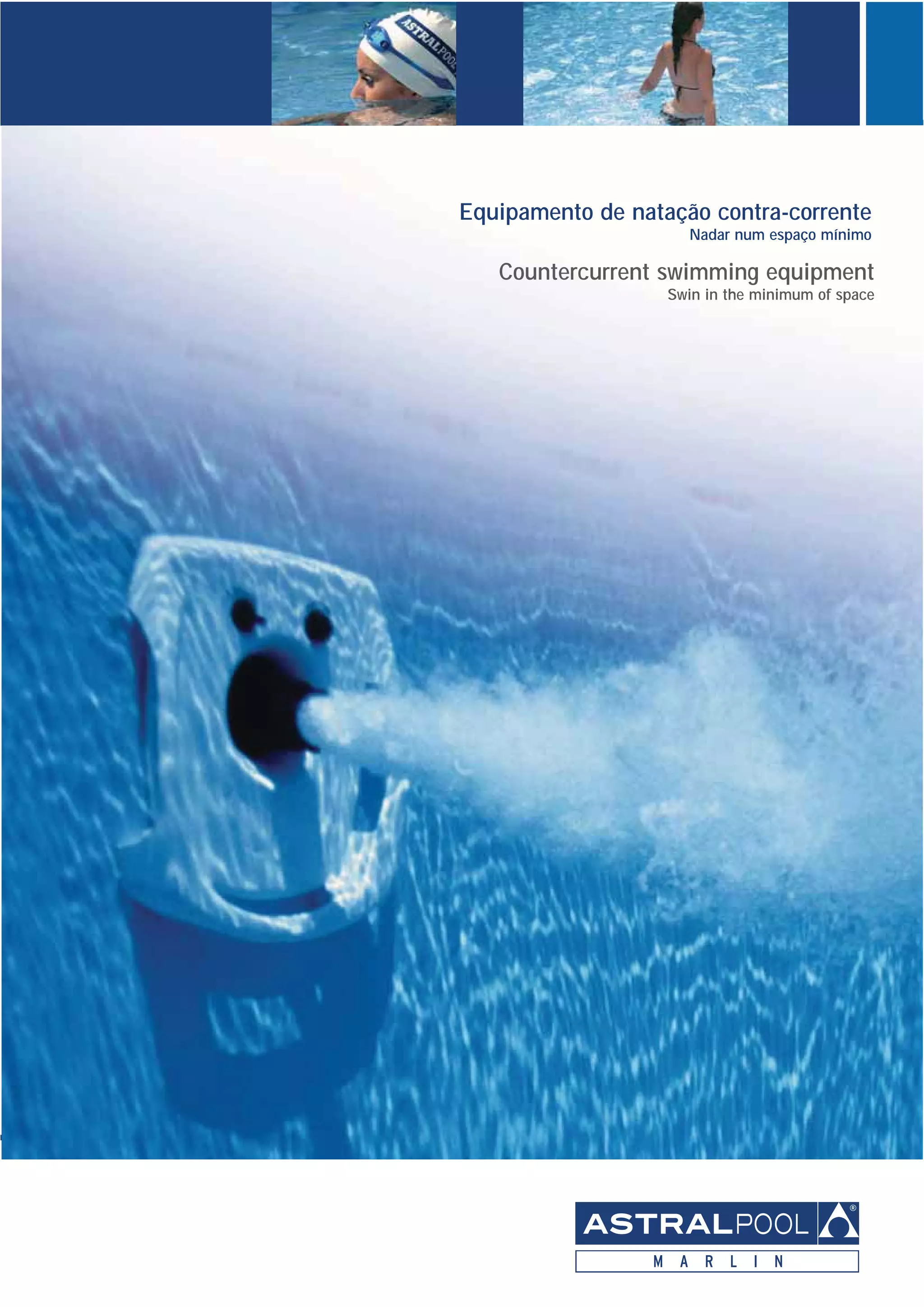

Equipamento de natação contra-corrente
Nadar num espaço mínimo
Countercurrent swimming equipment
Swin in the minimum of space
M A R L I N

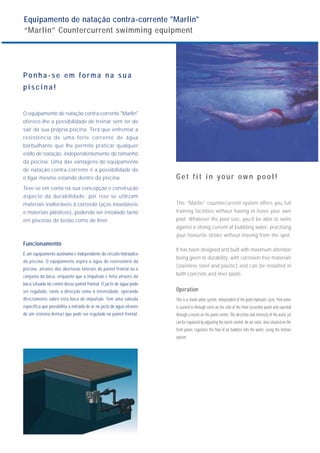

Equipamento de natação contra-corrente "Marlin"
“Marlin” Countercurrent swimming equipment
Ponha-se em f orma na sua
piscina!
O equipamento de natação contra-corrente "Marlin"
oferece-lhe a possibilidade de treinar sem ter de
sair da sua própria piscina. Terá que enfrentar a
resistência de uma forte corrente de água
borbulhante que lhe permite praticar qualquer
estilo de natação, independentemente do tamanho
da piscina. Uma das vantagens do equipamento
de natação contra-corrente é a possibilidade de
o ligar mesmo estando dentro da piscina.
Teve-se em conta na sua concepção e construção
aspecto da durabilidade, por isso se utilizam
materiais inalteráveis à corrosão (aços inoxidáveis
e materiais plásticos), podendo ser instalado tanto
em piscinas de betão como de liner.
Funcionamento
É um equipamento autónomo e independente do circuito hidráulico
da piscina. O equipamento aspira a água do reservatório da
piscina, através das aberturas laterais do painel frontal ou o
conjunto da boca, enquanto que a impulsão é feita através da
boca situada no centro desse painel frontal. O jacto de água pode
ser regulado, tanto a direcção como a intensidade, operando
directamente sobre esta boca de impulsão. Tem uma válvula
específica que possibilita a entrada de ar no jacto de água através
de um sistema Venturi que pode ser regulado no painel frontal.
Get fit in your own pool!
The “Marlin” countercurrent system offers you full
training facilities without having to leave your own
pool. Whatever the pool size, you’ll be able to swim
against a strong current of bubbling water, practising
your favourite stroke without moving from the spot.
It has been designed and built with maximum attention
being given to durability, with corrosion free materials
(stainless steel and plastic) and can be installed in
both concrete and liner pools.
Operation
This is a stand-alone system, independent of the pools hydraulic cycle. Pool water
is sucked in through vents on the side of the front assembly panel and expelled
through a nozzle on the panel centre. The direction and intensity of the water jet
can be regulated by adjusting the nozzle control. An air valve, also situated on the
front panel, regulates the flow of air bubbles into the water, using the Venturi
system.

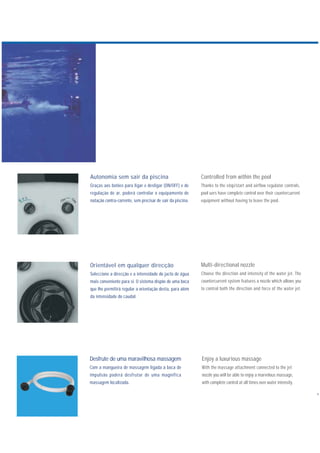

Desfrute de uma maravilhosa massagem
Com a mangueira de massagem ligada à boca de
impulsão poderá desfrutar de uma magnífica
massagem localizada.
Orientável em qualquer direcção
Seleccione a direcção e a intensidade do jacto de água
mais conveniente para si. O sistema dispõe de uma boca
que lhe permitirá regular a orientação desta, para além
da intensidade do caudal.
Autonomia sem sair da piscina
Graças aos botões para ligar e desligar (ON/OFF) e de
regulação de ar, poderá controlar o equipamento de
natação contra-corrente, sem precisar de sair da piscina.
Enjoy a luxurious massage
With the massage attachment connected to the jet
nozzle you will be able to enjoy a marvelous massage,
with complete control at all times over water intensity.
Multi-directional nozzle
Choose the direction and intensity of the water jet. The
countercurrent system features a nozzle which allows you
to control both the direction and force of the water jet.
Controlled from within the pool
Thanks to the stop/start and airflow regulator controls,
pool uers have complete control over their countercurrent
equipment without having to leave the pool.
Composição do equipamento de natação contra-corrente
Composition of countercurrent swimming equipment
Bomba e quadro de comandos
• Em material plástico.
• Eixo do motor com duplo isolamento.
• Motor com protecção IP-54.
• Possibilidade de 3 potências: (1,5 kW / 2 CV
monofásica, 2,2 kW / 3 CV monofásica ou 2,6
kW / 3,5 CV trifásica).
• Possibilidade de 4 potências (3,3 kW / 4,5 CV
ECC duplo).
Caixa de isolamento
• Fabricada em aço inoxidável AISI-316 ou
plástico.
• Pode ser instalada tanto em piscinas de betão
como de liner.
• Os elementos são fornecidos estanques e com
duas mangueiras de passar cabos.
Pega / Conjunto de boca
• Pode ser em aço inoxidável (boca e pega
independentes) ou em plástico (boca e pega
integradas).
• Composto por painel frontal, conjunto de boca,
comando para ligar e desligar, e comando de
regulação de ar.
1 2 3 4
Pump and control box
• In plastic.
• Double insulated motor shaft.
• IP-54 motor protection .
• Available in 3 power combinations (1,5 kW /
2 HP singlephase, 2,2 kW / 3 HP singlephase
or 2,6 kW / 3,5 HP three-phase).
• Possibility of 4 power combinations (3,3 kW
/ 4,5 HP double ECC).
Wall housing
• Available either in stainless steel AISI-316 or
plastic.
• Can be installed in either concrete or liner
pools.
• Supplied with waterproofing equipment and
two cable sleeves.
Hand grips / Front assembly
• Available either in stainless steel (separate
front assembly and handgrips) or plastic
(combined front assembly and handgrips).
• Comprised of front panel, nozzle set, start/stop
control and air flow regulator control.
1 2 3 4
1
3
4
4
2
Pega / Conjunto de boca
• Pode ser em aço inoxidável (boca e pega
independentes) ou em plástico (boca e pega
integradas).
• Composto por painel frontal, conjunto de boca,
comando para ligar e desligar, e comando de
regulação de ar.

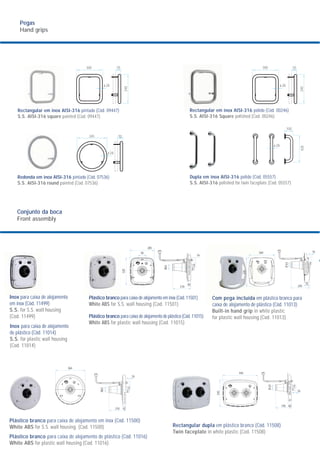

Conjunto da boca
Front assembly
Pegas
Hand grips
Rectangular em inox AISI-316 pintado (Cód. 09447)
S.S. AISI-316 square painted (Cod. 09447)
Redonda em inox AISI-316 pintado (Cód. 07536)
S.S. AISI-316 round painted (Cod. 07536)
300
ø 28
70
340
100
ø 28
428
345 70
ø 28
300
ø 28
70
340
Rectangular em inox AISI-316 polido (Cód. 00246)
S.S. AISI-316 Square polished (Cod. 00246)
Dupla em inox AISI-316 polido (Cód. 05557)
S.S. AISI-316 polished for twin faceplate (Cod. 05557)
285
Inox para caixa de alojamento
em inox (Cód. 11499)
S.S. for S.S. wall housing
(Cod. 11499)
Inox para caixa de alojamento
de plástico (Cód. 11014)
S.S. for plastic wall housing
(Cod. 11014)
Plástico branco para caixa de alojamento em inox (Cód. 11501)
White ABS for S.S. wall housing (Cod. 11501)
Plástico branco para caixa de alojamento de plástico (Cód. 11015)
White ABS for plastic wall housing (Cod. 11015)
Com pega incluída em plástico branco para
caixa de alojamento de plástico (Cód. 11013)
Built-in hand grip in white plastic
for plastic wall housing (Cod. 11013)
Plástico branco para caixa de alojamento em inox (Cód. 11500)
White ABS for S.S. wall housing. (Cod. 11500)
Plástico branco para caixa de alojamento de plástico (Cód. 11016)
White ABS for plastic wall housing (Cod. 11016)
Rectangular dupla em plástico branco (Cód. 11508)
Twin faceplate in white plastic (Cod. 11508)
340
370
245
75
Ø63
1695
320
Ø63
16
40
210
445
345
Ø63
195
16
40
364
16
210 42
Ø63

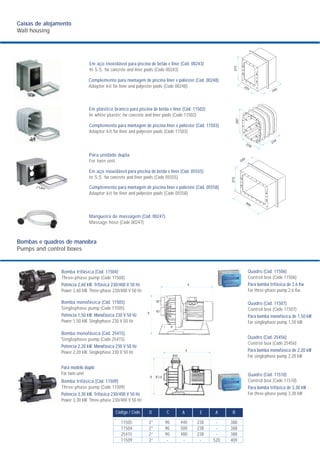

Em aço inoxidável para piscina de betão e liner (Cód. 00243)
In S.S. for concrete and liner pools (Code 00243)
Caixas de alojamento
Wall housing
Bombas e quadros de manobra
Pumps and control boxes
Complemento para montagem de piscina liner e poliéster (Cód. 00248)
Adaptor kit for liner and polyester pools (Code 00248)
Em plástico branco para piscina de betão e liner (Cód. 11502)
In white plastic for concrete and liner pools (Code 11502)
Para unidade dupla
For twin unit
Complemento para montagem de piscina liner e poliéster (Cód. 11503)
Adaptor kit for liner and polyester pools (Code 11503)
Em aço inoxidável para piscina de betão e liner (Cód. 05555)
In S.S. for concrete and liner pools (Code 05555)
Complemento para montagem de piscina liner e poliéster (Cód. 05558)
Adaptor kit for liner and polyester pools (Code 05558)
Mangueira de massagem (Cód. 00247)
Massage hose (Code 00247)
Bomba trifásica (Cód. 11504)
Three-phase pump (Code 11504)
Potência 2,60 kW. Trifásica 230/400 V 50 Hz
Power 2,60 kW. Three-phase 230/400 V 50 Hz
Bomba monofásica (Cód. 11505)
Singlephase pump (Code 11505)
Potência 1,50 kW. Monofásica 230 V 50 Hz
Power 1,50 kW. Singlephase 230 V 50 Hz
Bomba monofásica (Cód. 25415)
Singlephase pump (Code 25415)
Potência 2,20 kW. Monofásica 230 V 50 Hz
Power 2,20 kW. Singlephase 230 V 50 Hz
Bomba trifásica (Cód. 11509)
Three-phase pump (Code 11509)
Potência 3,30 kW. Trifásica 230/400 V 50 Hz
Power 3,30 kW. Three-phase 230/400 V 50 Hz
Para modelo duplo
For twin unit
Quadro (Cód. 11506)
Control box (Code 11506)
Para bomba trifásica de 2,6 Kw
For three-phase pump 2,6 Kw
Quadro (Cód. 11507)
Control box (Code 11507)
Para bomba monofásica de 1,50 kW
For singlephase pump 1,50 kW
Quadro (Cód. 25456)
Control box (Code 25456)
Para bomba monofásica de 2,20 kW
For singlephase pump 2,20 kW
Quadro (Cód. 11510)
Control box (Code 11510)
Para bomba trifásica de 3,30 kW
For three-phase pump 3,30 kW
Código / Code D C A E A B
11505
11504
25415
11509
2”
2”
2”
2”
90
90
90
-
440
500
480
-
238
238
238
-
-
-
-
520
388
388
388
409
R2”
R2”
272
205
240
234
287
238
272
360
240

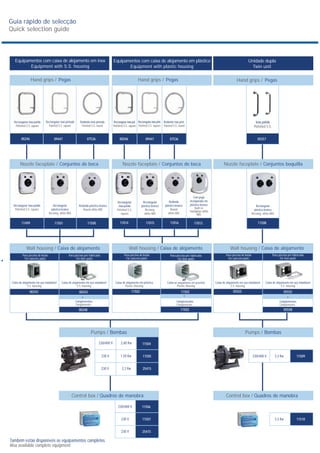

Guia rápido de selecção
Quick selection guide
Equipamentos com caixa de alojamento em inox
Equipment with S.S. housing
Hand grips / Hand grips /
Rectangular inox pol.
Polished S.S. square
Rectangular inox pint.
Painted S.S. square
Redonda inox pint.
Painted S.S. round
Inox polido
Polished S.S.
Equipamentos com caixa de alojamento em plástico
Equipment with plastic housing
Unidade dupla
Twin unit
Rectangular
plástico branco
Rectang. white ABS
Redondo
plástico branco
Round
white ABS
Rectangular inox polido
Polished S.S. square
Rectangular
plástico branco
Rectang. white ABS
Redondo plástico branco
Round white ABS
Com pega
incorporada em
plástico branco
Built-in
handgrips white
ABS
Rectangular
plástico branco
Rectang.
white ABS
Rectangular
inox polido
Polished S.S.
square
Para piscina de betão
For concrete pools
Para piscina pré-fabricada
For liner pools
+
Caixa de alojamento em aço inoxidável
S.S. housing
Caixa de alojamento em aço inoxidável
S.S. housing
Complementos
Complements
Para piscina de betão
For concrete pools
Para piscina pré-fabricada
For liner pools
+
Caixa de alojamento em plástico
Plastic Housing
Caixa de alojamento em plástico
Plastic Housing
Complementos
Complements
Para piscina de betão
For concrete pools
Para piscina pré-fabricada
For liner pools
+
Caixa de alojamento em aço inoxidável
S.S. housing
Caixa de alojamento em aço inoxidável
S.S. housing
Complementos
Complements
230 V
230/400 V
230 V
1,50 Kw
2,60 Kw
2,2 Kw
230/400 V
230 V
230 V
11506
11507
25415
230/400 V 3,3 Kw
3,3 Kw 11510
00246 09447 07536 00246 09447 07536
11014 11015 1101611499 11501 11500 11013
05557
11508
00243 00243 11502 11502 05555 05555
00248 11503 05558
11504
11505
25415
11509
Também estão disponíveis os equipamentos completos
Also available complete equipment
PegasPegasHand grips / Pegas
Rectangular inox polido
Polished S.S. square
Rectangular inox pintado
Painted S.S. square
Redonda inox pintado
Painted S.S. round
Conjuntos de bocaNozzle faceplate / Conjuntos boquillaNozzle faceplate /Conjuntos de bocaNozzle faceplate /
Caixa de alojamentoWall housing / Caixa de alojamentoWall housing / Caixa de alojamentoWall housing /
Pumps / Bombas Pumps / Bombas
Control box / Quadros de manobraControl box / Quadros de manobra
Reservamo-nos o direito de alterar, total ou parcialmente, as características dos nossos artigos ou o conteúdo deste documento sem aviso prévio.
We reserve the right to change all or part of the features of the articles or contents of this document, whithout prior notice.
054.04.02

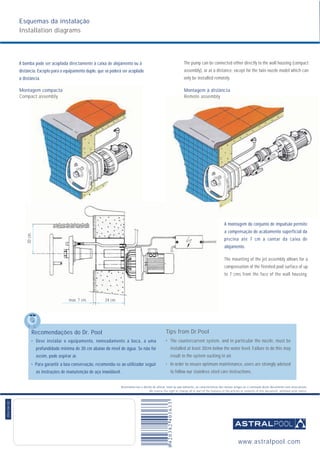

Esquemas da instalação
Installation diagrams
A bomba pode ser acoplada directamente à caixa de alojamento ou à
distância. Excepto para o equipamento duplo, que só poderá ser acoplado
à distância.
Montagem compacta
Compact assembly
The pump can be connected either directly to the wall housing (compact
assembly), or at a distance, except for the twin nozzle model which can
only be installed remotely.
Montagem à distância
Remote assembly
A montagem do conjunto de impulsão permite
a compensação do acabamento superficial da
piscina até 7 cm a contar da caixa de
alojamento.
The mounting of the jet assembly allows for a
compensation of the finished pool surface of up
to 7 cms from the face of the wall housing.
Recomendações do Dr. Pool
• Deve instalar o equipamento, nomeadamente a boca, a uma
profundidade mínima de 30 cm abaixo do nível de água. Se não for
assim, pode aspirar ar.
• Para garantir a boa conservação, recomenda-se ao utilizador seguir
as instruções de manutenção de aço inoxidável.
Tips from Dr.Pool
• The countercurrent system, and in particular the nozzle, must be
installed at least 30cm below the water level. Failure to do this may
result in the system sucking in air.
• In order to ensure optimum maintenance, users are strongly advised
to follow our stainless steel care instructions.
max. 7 cm. 24 cm.
30cm.
www.astralpool.com

Mais conteúdo relacionado

Semelhante a Jato para Nado Contra Correnteza

Apresentação Blukit 2014
Apresentação Blukit 2014Apresentação Blukit 2014
Apresentação Blukit 2014
Blukit

Produtos para Entrega de Água Inteligente
Produtos para Entrega de Água InteligenteProdutos para Entrega de Água Inteligente
Produtos para Entrega de Água Inteligente
Comarx Equipamentos e Serviços

Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Cottage Casa E Lazer

CATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdf
CATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdfCATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdf
CATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdf
ssuser1af00d

Linha aquecimento de água nautilus
Linha aquecimento de água nautilusLinha aquecimento de água nautilus
Linha aquecimento de água nautilus
bene piscinas

INSTALAÇÕES HIDRO - SANITÁRIAS.
INSTALAÇÕES HIDRO - SANITÁRIAS.INSTALAÇÕES HIDRO - SANITÁRIAS.
INSTALAÇÕES HIDRO - SANITÁRIAS.
Jean Paulo Mendes Alves

Manual de Filtros e Bombas da Sodramar
Manual de Filtros e Bombas da SodramarManual de Filtros e Bombas da Sodramar
Manual de Filtros e Bombas da Sodramar
Cottage Casa E Lazer

EQUIPAMENTO DE APLICAÇÃO
EQUIPAMENTO DE APLICAÇÃOEQUIPAMENTO DE APLICAÇÃO
Bloqueio de disjuntores
Bloqueio de disjuntoresBloqueio de disjuntores
Bloqueio de disjuntores
Cristiano Santos

Como instalar seu filtro pentair para remoção de ferro da água
Como instalar seu filtro pentair para remoção de ferro da águaComo instalar seu filtro pentair para remoção de ferro da água
Como instalar seu filtro pentair para remoção de ferro da água
Maiquel Vieira

Sodramar Manual Gerador de Vapor
Sodramar Manual Gerador de VaporSodramar Manual Gerador de Vapor
Sodramar Manual Gerador de Vapor
Piscinas Jundiai

Gerador Compact Line Sodramar
Gerador Compact Line SodramarGerador Compact Line Sodramar
Gerador Compact Line Sodramar
Sol e Lazer Piscinas

Saiba como instalar seu filtro para poços artesiano
Saiba como instalar seu filtro para poços artesianoSaiba como instalar seu filtro para poços artesiano
Saiba como instalar seu filtro para poços artesiano
Maiquel Vieira

Aquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de PiscinasAquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de Piscinas
Show de Piscinas

Ead bella ducha 4 t
Ead bella ducha 4 tEad bella ducha 4 t
Ead bella ducha 4 t
PauloHenrique2531

Manual drenoabs (1)
Manual drenoabs (1)Manual drenoabs (1)
Manual drenoabs (1)
Cocab Pools

Manual drenoabs
Manual drenoabsManual drenoabs
Manual drenoabs
Cocab Pools

Pesquisa sobre tubulações de PVC e outras instalações hidráulicas
Pesquisa sobre tubulações de PVC e outras instalações hidráulicasPesquisa sobre tubulações de PVC e outras instalações hidráulicas
Pesquisa sobre tubulações de PVC e outras instalações hidráulicas
Alba Berger

Triturador de resíduos alimentares InSinkErator modelo Evolution 200
Triturador de resíduos alimentares InSinkErator modelo Evolution 200Triturador de resíduos alimentares InSinkErator modelo Evolution 200
Triturador de resíduos alimentares InSinkErator modelo Evolution 200
albertobernardes

Catalogo rtt-roof-top-tosi
Catalogo rtt-roof-top-tosiCatalogo rtt-roof-top-tosi
Catalogo rtt-roof-top-tosi
Evandro Pereira Mascarenhas


Semelhante a Jato para Nado Contra Correnteza (20)

Apresentação Blukit 2014
Apresentação Blukit 2014Apresentação Blukit 2014
Apresentação Blukit 2014

Produtos para Entrega de Água Inteligente
Produtos para Entrega de Água InteligenteProdutos para Entrega de Água Inteligente
Produtos para Entrega de Água Inteligente

Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)
Manual da Sauna Vapor Compact Line Sodramar (galvanizada e Inox)

CATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdf
CATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdfCATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdf
CATÁLOGO DE PRODUTOS - POPULAR FILTROS.pdf

Linha aquecimento de água nautilus
Linha aquecimento de água nautilusLinha aquecimento de água nautilus
Linha aquecimento de água nautilus

INSTALAÇÕES HIDRO - SANITÁRIAS.
INSTALAÇÕES HIDRO - SANITÁRIAS.INSTALAÇÕES HIDRO - SANITÁRIAS.
INSTALAÇÕES HIDRO - SANITÁRIAS.

Manual de Filtros e Bombas da Sodramar
Manual de Filtros e Bombas da SodramarManual de Filtros e Bombas da Sodramar
Manual de Filtros e Bombas da Sodramar

EQUIPAMENTO DE APLICAÇÃO
EQUIPAMENTO DE APLICAÇÃOEQUIPAMENTO DE APLICAÇÃO
EQUIPAMENTO DE APLICAÇÃO

Bloqueio de disjuntores
Bloqueio de disjuntoresBloqueio de disjuntores
Bloqueio de disjuntores

Como instalar seu filtro pentair para remoção de ferro da água
Como instalar seu filtro pentair para remoção de ferro da águaComo instalar seu filtro pentair para remoção de ferro da água
Como instalar seu filtro pentair para remoção de ferro da água

Sodramar Manual Gerador de Vapor
Sodramar Manual Gerador de VaporSodramar Manual Gerador de Vapor
Sodramar Manual Gerador de Vapor

Gerador Compact Line Sodramar
Gerador Compact Line SodramarGerador Compact Line Sodramar
Gerador Compact Line Sodramar

Saiba como instalar seu filtro para poços artesiano
Saiba como instalar seu filtro para poços artesianoSaiba como instalar seu filtro para poços artesiano
Saiba como instalar seu filtro para poços artesiano

Aquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de PiscinasAquecimento Gás para Residência e Piscina - Show de Piscinas
Aquecimento Gás para Residência e Piscina - Show de Piscinas

Ead bella ducha 4 t
Ead bella ducha 4 tEad bella ducha 4 t
Ead bella ducha 4 t

Manual drenoabs (1)
Manual drenoabs (1)Manual drenoabs (1)
Manual drenoabs (1)

Manual drenoabs
Manual drenoabsManual drenoabs
Manual drenoabs

Pesquisa sobre tubulações de PVC e outras instalações hidráulicas
Pesquisa sobre tubulações de PVC e outras instalações hidráulicasPesquisa sobre tubulações de PVC e outras instalações hidráulicas
Pesquisa sobre tubulações de PVC e outras instalações hidráulicas

Triturador de resíduos alimentares InSinkErator modelo Evolution 200
Triturador de resíduos alimentares InSinkErator modelo Evolution 200Triturador de resíduos alimentares InSinkErator modelo Evolution 200
Triturador de resíduos alimentares InSinkErator modelo Evolution 200

Catalogo rtt-roof-top-tosi
Catalogo rtt-roof-top-tosiCatalogo rtt-roof-top-tosi
Catalogo rtt-roof-top-tosi


Mais de Comarx Equipamentos e Serviços

Filtro Jacuzzi Série CFA
Filtro Jacuzzi Série CFAFiltro Jacuzzi Série CFA
Filtro Jacuzzi Série CFA
Comarx Equipamentos e Serviços

Filtro Jacuzzi Série TP
Filtro Jacuzzi Série TPFiltro Jacuzzi Série TP
Filtro Jacuzzi Série TP
Comarx Equipamentos e Serviços

Filtro Jacuzzi Série FIT
Filtro Jacuzzi Série FITFiltro Jacuzzi Série FIT
Filtro Jacuzzi Série FIT
Comarx Equipamentos e Serviços

Filtros Albacete R
Filtros Albacete RFiltros Albacete R
Filtros Albacete Série A
Filtros Albacete Série AFiltros Albacete Série A
Filtros Albacete Série A
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JMBomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JM
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JMBomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JM
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série LQ JQ TQ
Bomba Jacuzzi Série LQ JQ TQBomba Jacuzzi Série LQ JQ TQ
Bomba Jacuzzi Série LQ JQ TQ
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMHBomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMH
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCPBomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCP
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série G
Bomba Jacuzzi Série GBomba Jacuzzi Série G
Bomba Jacuzzi Série G
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série F
Bomba Jacuzzi Série FBomba Jacuzzi Série F
Bomba Jacuzzi Série F
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série E
Bomba Jacuzzi Série EBomba Jacuzzi Série E
Bomba Jacuzzi Série E
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série D
Bomba Jacuzzi Série DBomba Jacuzzi Série D
Bomba Jacuzzi Série D
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série MA MB MC
Bomba Jacuzzi Série MA MB MCBomba Jacuzzi Série MA MB MC
Bomba Jacuzzi Série MA MB MC
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMHBomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMH
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCPBomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCP
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série E-F - G
Bomba Jacuzzi Série E-F - GBomba Jacuzzi Série E-F - G
Bomba Jacuzzi Série E-F - G
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série F-G
Bomba Jacuzzi Série F-GBomba Jacuzzi Série F-G
Bomba Jacuzzi Série F-G
Comarx Equipamentos e Serviços

Bomba Jacuzzi Série D
Bomba Jacuzzi Série DBomba Jacuzzi Série D
Bomba Jacuzzi Série D
Comarx Equipamentos e Serviços


Mais de Comarx Equipamentos e Serviços (20)

Filtro Jacuzzi Série CFA
Filtro Jacuzzi Série CFAFiltro Jacuzzi Série CFA
Filtro Jacuzzi Série CFA

Filtro Jacuzzi Série TP
Filtro Jacuzzi Série TPFiltro Jacuzzi Série TP
Filtro Jacuzzi Série TP

Filtro Jacuzzi Série FIT
Filtro Jacuzzi Série FITFiltro Jacuzzi Série FIT
Filtro Jacuzzi Série FIT

Filtros Albacete R
Filtros Albacete RFiltros Albacete R
Filtros Albacete R

Filtros Albacete Série A
Filtros Albacete Série AFiltros Albacete Série A
Filtros Albacete Série A

Bomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JMBomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JM

Bomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JMBomba Jacuzzi Série JL-JM
Bomba Jacuzzi Série JL-JM

Bomba Jacuzzi Série LQ JQ TQ
Bomba Jacuzzi Série LQ JQ TQBomba Jacuzzi Série LQ JQ TQ
Bomba Jacuzzi Série LQ JQ TQ

Bomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMHBomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMH

Bomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCPBomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCP

Bomba Jacuzzi Série G
Bomba Jacuzzi Série GBomba Jacuzzi Série G
Bomba Jacuzzi Série G

Bomba Jacuzzi Série F
Bomba Jacuzzi Série FBomba Jacuzzi Série F
Bomba Jacuzzi Série F

Bomba Jacuzzi Série E
Bomba Jacuzzi Série EBomba Jacuzzi Série E
Bomba Jacuzzi Série E

Bomba Jacuzzi Série D
Bomba Jacuzzi Série DBomba Jacuzzi Série D
Bomba Jacuzzi Série D

Bomba Jacuzzi Série MA MB MC
Bomba Jacuzzi Série MA MB MCBomba Jacuzzi Série MA MB MC
Bomba Jacuzzi Série MA MB MC

Bomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMHBomba Jacuzzi Série JMH
Bomba Jacuzzi Série JMH

Bomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCPBomba Jacuzzi Série JCP
Bomba Jacuzzi Série JCP

Bomba Jacuzzi Série E-F - G
Bomba Jacuzzi Série E-F - GBomba Jacuzzi Série E-F - G
Bomba Jacuzzi Série E-F - G

Bomba Jacuzzi Série F-G
Bomba Jacuzzi Série F-GBomba Jacuzzi Série F-G
Bomba Jacuzzi Série F-G

Bomba Jacuzzi Série D
Bomba Jacuzzi Série DBomba Jacuzzi Série D
Bomba Jacuzzi Série D


Jato para Nado Contra Correnteza

  • 1. Equipamento de natação contra-corrente Nadar num espaço mínimo Countercurrent swimming equipment Swin in the minimum of space M A R L I N
  • 2. Equipamento de natação contra-corrente "Marlin" “Marlin” Countercurrent swimming equipment Ponha-se em f orma na sua piscina! O equipamento de natação contra-corrente "Marlin" oferece-lhe a possibilidade de treinar sem ter de sair da sua própria piscina. Terá que enfrentar a resistência de uma forte corrente de água borbulhante que lhe permite praticar qualquer estilo de natação, independentemente do tamanho da piscina. Uma das vantagens do equipamento de natação contra-corrente é a possibilidade de o ligar mesmo estando dentro da piscina. Teve-se em conta na sua concepção e construção aspecto da durabilidade, por isso se utilizam materiais inalteráveis à corrosão (aços inoxidáveis e materiais plásticos), podendo ser instalado tanto em piscinas de betão como de liner. Funcionamento É um equipamento autónomo e independente do circuito hidráulico da piscina. O equipamento aspira a água do reservatório da piscina, através das aberturas laterais do painel frontal ou o conjunto da boca, enquanto que a impulsão é feita através da boca situada no centro desse painel frontal. O jacto de água pode ser regulado, tanto a direcção como a intensidade, operando directamente sobre esta boca de impulsão. Tem uma válvula específica que possibilita a entrada de ar no jacto de água através de um sistema Venturi que pode ser regulado no painel frontal. Get fit in your own pool! The “Marlin” countercurrent system offers you full training facilities without having to leave your own pool. Whatever the pool size, you’ll be able to swim against a strong current of bubbling water, practising your favourite stroke without moving from the spot. It has been designed and built with maximum attention being given to durability, with corrosion free materials (stainless steel and plastic) and can be installed in both concrete and liner pools. Operation This is a stand-alone system, independent of the pools hydraulic cycle. Pool water is sucked in through vents on the side of the front assembly panel and expelled through a nozzle on the panel centre. The direction and intensity of the water jet can be regulated by adjusting the nozzle control. An air valve, also situated on the front panel, regulates the flow of air bubbles into the water, using the Venturi system.
  • 3. Desfrute de uma maravilhosa massagem Com a mangueira de massagem ligada à boca de impulsão poderá desfrutar de uma magnífica massagem localizada. Orientável em qualquer direcção Seleccione a direcção e a intensidade do jacto de água mais conveniente para si. O sistema dispõe de uma boca que lhe permitirá regular a orientação desta, para além da intensidade do caudal. Autonomia sem sair da piscina Graças aos botões para ligar e desligar (ON/OFF) e de regulação de ar, poderá controlar o equipamento de natação contra-corrente, sem precisar de sair da piscina. Enjoy a luxurious massage With the massage attachment connected to the jet nozzle you will be able to enjoy a marvelous massage, with complete control at all times over water intensity. Multi-directional nozzle Choose the direction and intensity of the water jet. The countercurrent system features a nozzle which allows you to control both the direction and force of the water jet. Controlled from within the pool Thanks to the stop/start and airflow regulator controls, pool uers have complete control over their countercurrent equipment without having to leave the pool.
  • 4. Composição do equipamento de natação contra-corrente Composition of countercurrent swimming equipment Bomba e quadro de comandos • Em material plástico. • Eixo do motor com duplo isolamento. • Motor com protecção IP-54. • Possibilidade de 3 potências: (1,5 kW / 2 CV monofásica, 2,2 kW / 3 CV monofásica ou 2,6 kW / 3,5 CV trifásica). • Possibilidade de 4 potências (3,3 kW / 4,5 CV ECC duplo). Caixa de isolamento • Fabricada em aço inoxidável AISI-316 ou plástico. • Pode ser instalada tanto em piscinas de betão como de liner. • Os elementos são fornecidos estanques e com duas mangueiras de passar cabos. Pega / Conjunto de boca • Pode ser em aço inoxidável (boca e pega independentes) ou em plástico (boca e pega integradas). • Composto por painel frontal, conjunto de boca, comando para ligar e desligar, e comando de regulação de ar. 1 2 3 4 Pump and control box • In plastic. • Double insulated motor shaft. • IP-54 motor protection . • Available in 3 power combinations (1,5 kW / 2 HP singlephase, 2,2 kW / 3 HP singlephase or 2,6 kW / 3,5 HP three-phase). • Possibility of 4 power combinations (3,3 kW / 4,5 HP double ECC). Wall housing • Available either in stainless steel AISI-316 or plastic. • Can be installed in either concrete or liner pools. • Supplied with waterproofing equipment and two cable sleeves. Hand grips / Front assembly • Available either in stainless steel (separate front assembly and handgrips) or plastic (combined front assembly and handgrips). • Comprised of front panel, nozzle set, start/stop control and air flow regulator control. 1 2 3 4 1 3 4 4 2 Pega / Conjunto de boca • Pode ser em aço inoxidável (boca e pega independentes) ou em plástico (boca e pega integradas). • Composto por painel frontal, conjunto de boca, comando para ligar e desligar, e comando de regulação de ar.
  • 5. Conjunto da boca Front assembly Pegas Hand grips Rectangular em inox AISI-316 pintado (Cód. 09447) S.S. AISI-316 square painted (Cod. 09447) Redonda em inox AISI-316 pintado (Cód. 07536) S.S. AISI-316 round painted (Cod. 07536) 300 ø 28 70 340 100 ø 28 428 345 70 ø 28 300 ø 28 70 340 Rectangular em inox AISI-316 polido (Cód. 00246) S.S. AISI-316 Square polished (Cod. 00246) Dupla em inox AISI-316 polido (Cód. 05557) S.S. AISI-316 polished for twin faceplate (Cod. 05557) 285 Inox para caixa de alojamento em inox (Cód. 11499) S.S. for S.S. wall housing (Cod. 11499) Inox para caixa de alojamento de plástico (Cód. 11014) S.S. for plastic wall housing (Cod. 11014) Plástico branco para caixa de alojamento em inox (Cód. 11501) White ABS for S.S. wall housing (Cod. 11501) Plástico branco para caixa de alojamento de plástico (Cód. 11015) White ABS for plastic wall housing (Cod. 11015) Com pega incluída em plástico branco para caixa de alojamento de plástico (Cód. 11013) Built-in hand grip in white plastic for plastic wall housing (Cod. 11013) Plástico branco para caixa de alojamento em inox (Cód. 11500) White ABS for S.S. wall housing. (Cod. 11500) Plástico branco para caixa de alojamento de plástico (Cód. 11016) White ABS for plastic wall housing (Cod. 11016) Rectangular dupla em plástico branco (Cód. 11508) Twin faceplate in white plastic (Cod. 11508) 340 370 245 75 Ø63 1695 320 Ø63 16 40 210 445 345 Ø63 195 16 40 364 16 210 42 Ø63
  • 6. Em aço inoxidável para piscina de betão e liner (Cód. 00243) In S.S. for concrete and liner pools (Code 00243) Caixas de alojamento Wall housing Bombas e quadros de manobra Pumps and control boxes Complemento para montagem de piscina liner e poliéster (Cód. 00248) Adaptor kit for liner and polyester pools (Code 00248) Em plástico branco para piscina de betão e liner (Cód. 11502) In white plastic for concrete and liner pools (Code 11502) Para unidade dupla For twin unit Complemento para montagem de piscina liner e poliéster (Cód. 11503) Adaptor kit for liner and polyester pools (Code 11503) Em aço inoxidável para piscina de betão e liner (Cód. 05555) In S.S. for concrete and liner pools (Code 05555) Complemento para montagem de piscina liner e poliéster (Cód. 05558) Adaptor kit for liner and polyester pools (Code 05558) Mangueira de massagem (Cód. 00247) Massage hose (Code 00247) Bomba trifásica (Cód. 11504) Three-phase pump (Code 11504) Potência 2,60 kW. Trifásica 230/400 V 50 Hz Power 2,60 kW. Three-phase 230/400 V 50 Hz Bomba monofásica (Cód. 11505) Singlephase pump (Code 11505) Potência 1,50 kW. Monofásica 230 V 50 Hz Power 1,50 kW. Singlephase 230 V 50 Hz Bomba monofásica (Cód. 25415) Singlephase pump (Code 25415) Potência 2,20 kW. Monofásica 230 V 50 Hz Power 2,20 kW. Singlephase 230 V 50 Hz Bomba trifásica (Cód. 11509) Three-phase pump (Code 11509) Potência 3,30 kW. Trifásica 230/400 V 50 Hz Power 3,30 kW. Three-phase 230/400 V 50 Hz Para modelo duplo For twin unit Quadro (Cód. 11506) Control box (Code 11506) Para bomba trifásica de 2,6 Kw For three-phase pump 2,6 Kw Quadro (Cód. 11507) Control box (Code 11507) Para bomba monofásica de 1,50 kW For singlephase pump 1,50 kW Quadro (Cód. 25456) Control box (Code 25456) Para bomba monofásica de 2,20 kW For singlephase pump 2,20 kW Quadro (Cód. 11510) Control box (Code 11510) Para bomba trifásica de 3,30 kW For three-phase pump 3,30 kW Código / Code D C A E A B 11505 11504 25415 11509 2” 2” 2” 2” 90 90 90 - 440 500 480 - 238 238 238 - - - - 520 388 388 388 409 R2” R2” 272 205 240 234 287 238 272 360 240
  • 7. Guia rápido de selecção Quick selection guide Equipamentos com caixa de alojamento em inox Equipment with S.S. housing Hand grips / Hand grips / Rectangular inox pol. Polished S.S. square Rectangular inox pint. Painted S.S. square Redonda inox pint. Painted S.S. round Inox polido Polished S.S. Equipamentos com caixa de alojamento em plástico Equipment with plastic housing Unidade dupla Twin unit Rectangular plástico branco Rectang. white ABS Redondo plástico branco Round white ABS Rectangular inox polido Polished S.S. square Rectangular plástico branco Rectang. white ABS Redondo plástico branco Round white ABS Com pega incorporada em plástico branco Built-in handgrips white ABS Rectangular plástico branco Rectang. white ABS Rectangular inox polido Polished S.S. square Para piscina de betão For concrete pools Para piscina pré-fabricada For liner pools + Caixa de alojamento em aço inoxidável S.S. housing Caixa de alojamento em aço inoxidável S.S. housing Complementos Complements Para piscina de betão For concrete pools Para piscina pré-fabricada For liner pools + Caixa de alojamento em plástico Plastic Housing Caixa de alojamento em plástico Plastic Housing Complementos Complements Para piscina de betão For concrete pools Para piscina pré-fabricada For liner pools + Caixa de alojamento em aço inoxidável S.S. housing Caixa de alojamento em aço inoxidável S.S. housing Complementos Complements 230 V 230/400 V 230 V 1,50 Kw 2,60 Kw 2,2 Kw 230/400 V 230 V 230 V 11506 11507 25415 230/400 V 3,3 Kw 3,3 Kw 11510 00246 09447 07536 00246 09447 07536 11014 11015 1101611499 11501 11500 11013 05557 11508 00243 00243 11502 11502 05555 05555 00248 11503 05558 11504 11505 25415 11509 Também estão disponíveis os equipamentos completos Also available complete equipment PegasPegasHand grips / Pegas Rectangular inox polido Polished S.S. square Rectangular inox pintado Painted S.S. square Redonda inox pintado Painted S.S. round Conjuntos de bocaNozzle faceplate / Conjuntos boquillaNozzle faceplate /Conjuntos de bocaNozzle faceplate / Caixa de alojamentoWall housing / Caixa de alojamentoWall housing / Caixa de alojamentoWall housing / Pumps / Bombas Pumps / Bombas Control box / Quadros de manobraControl box / Quadros de manobra
  • 8. Reservamo-nos o direito de alterar, total ou parcialmente, as características dos nossos artigos ou o conteúdo deste documento sem aviso prévio. We reserve the right to change all or part of the features of the articles or contents of this document, whithout prior notice. 054.04.02 Esquemas da instalação Installation diagrams A bomba pode ser acoplada directamente à caixa de alojamento ou à distância. Excepto para o equipamento duplo, que só poderá ser acoplado à distância. Montagem compacta Compact assembly The pump can be connected either directly to the wall housing (compact assembly), or at a distance, except for the twin nozzle model which can only be installed remotely. Montagem à distância Remote assembly A montagem do conjunto de impulsão permite a compensação do acabamento superficial da piscina até 7 cm a contar da caixa de alojamento. The mounting of the jet assembly allows for a compensation of the finished pool surface of up to 7 cms from the face of the wall housing. Recomendações do Dr. Pool • Deve instalar o equipamento, nomeadamente a boca, a uma profundidade mínima de 30 cm abaixo do nível de água. Se não for assim, pode aspirar ar. • Para garantir a boa conservação, recomenda-se ao utilizador seguir as instruções de manutenção de aço inoxidável. Tips from Dr.Pool • The countercurrent system, and in particular the nozzle, must be installed at least 30cm below the water level. Failure to do this may result in the system sucking in air. • In order to ensure optimum maintenance, users are strongly advised to follow our stainless steel care instructions. max. 7 cm. 24 cm. 30cm. www.astralpool.com
