1. 16-1
CB40016. TANQUE DE COMBUSTIVEL/
CAPA DO FILTRO DE AR/OUTROS
Verifique se o combustível está circulando
livremente dentro da torneira do tanque. Se
a circulação estiver obstruída, pode ser o
filtro.

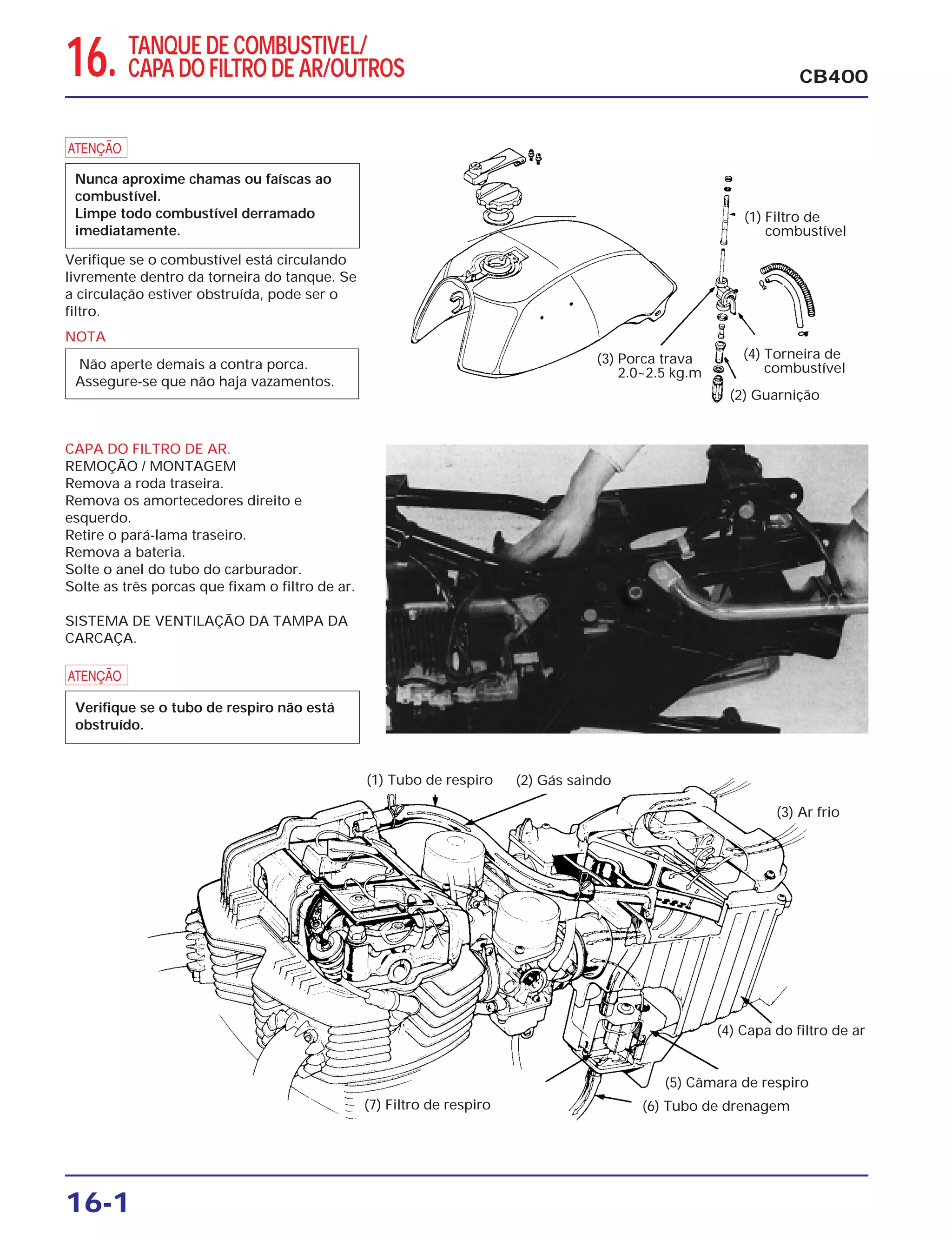

CAPA DO FILTRO DE AR.
REMOÇÃO / MONTAGEM
Remova a roda traseira.
Remova os amortecedores direito e
esquerdo.
Retire o pará-lama traseiro.
Remova a bateria.
Solte o anel do tubo do carburador.
Solte as três porcas que fixam o filtro de ar.
SISTEMA DE VENTILAÇÃO DA TAMPA DA
CARCAÇA.
(1) Tubo de respiro (2) Gás saindo
(3) Ar frio
(4) Capa do filtro de ar
(5) Câmara de respiro
(6) Tubo de drenagem(7) Filtro de respiro
(1) Filtro de
combustível
(2) Guarnição
(4) Torneira de
combustível
(3) Porca trava
2.0~2.5 kg.m
NOTA
Não aperte demais a contra porca.
Assegure-se que não haja vazamentos.
a
Nunca aproxime chamas ou faíscas ao
combustível.
Limpe todo combustível derramado
imediatamente.
a
Verifique se o tubo de respiro não está
obstruído.

2. 16-2
CB400 TANQUE DE COMBUSTIVEL/CAPA DO FILTRO DE AR/OUTROS

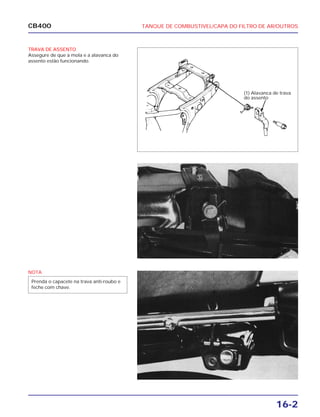

TRAVA DE ASSENTO
Assegure de que a mola e a alavanca do
assento estão funcionando.
(1) Alavanca de trava
do assento
NOTA
Prenda o capacete na trava anti-roubo e
feche com chave.

3. CB400
1CARACTERISTICAS TÉCNICAS
2INFORMAÇÕES GERAIS
3INSPEÇÃO/AJUSTE
4SISTEMA DE LUBRIFICAÇÃO
5REMOÇÃO/INSTALAÇÃO DO MOTOR
6CABEÇOTE/VÁLVULAS
7CILINDRO/PISTÃO
8EMBREAGEM/BOMBA DE ÓLEO
9CARCAÇA
10ÁRVORE DE MANIVELAS/BALANCEIRO
11TRANSMISSÃO
12CARBURADOR
13SISTEMA DE DIREÇÃO/RODA
DIANTEIRA/GARFO DIANTEIRO
14RODA TRASEIRA/SUSPENSÃO
TRASEIRA
15FREIO (FREIO Á DISCO DIANTEIRO)
16TANQUE DE COMBUSTIVEL/CAPA DO
FILTRO DE AR/OUTROS
17
19
SISTEMA DE CARGA DA BATERIA/
BATERIA
18SISTEMA DE IGNIÇÃO
MOTOR DE PARTIDA
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTOR

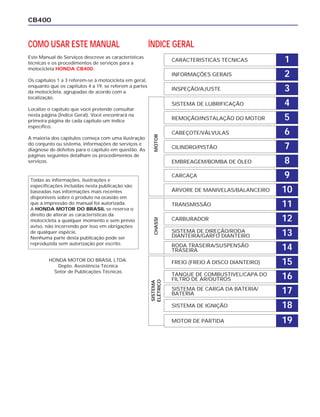

COMO USAR ESTE MANUAL
