Livia carriel

FAAL – FACULDADE DE ADMINISTRAÇÃO E ARTES DE
LIMEIRA
CURSO DE GRADUAÇÃO TECNOLÓGICA EM
DESIGN DE INTERIORES

A tranquilidade é um cachorro vira-lata
vira-

ALUNO: Livia Andre Carriel
ORIENTADOR: Prof. MSc. João Paulo Soares

LIMEIRA
novembro de 2012

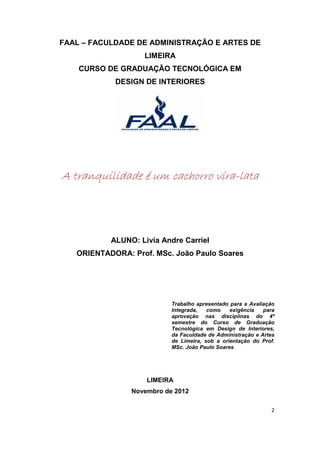

FAAL – FACULDADE DE ADMINISTRAÇÃO E ARTES DE
LIMEIRA
CURSO DE GRADUAÇÃO TECNOLÓGICA EM
DESIGN DE INTERIORES

A tranquilidade é um cachorro vira-lata
vira-

ALUNO: Livia Andre Carriel
ORIENTADORA: Prof. MSc. João Paulo Soares

Trabalho apresentado para a Avaliação
Integrada, como exigência para
aprovação nas disciplinas do 4º
semestre do Curso de Graduação
Tecnológica em Design de Interiores,
da Faculdade de Administração e Artes
de Limeira, sob a orientação do Prof.
MSc. João Paulo Soares

LIMEIRA
Novembro de 2012

2

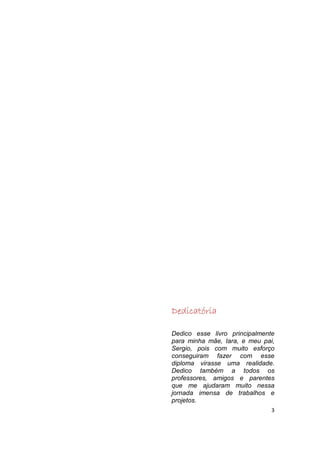

Dedicatória

Dedico esse livro principalmente
para minha mãe, Iara, e meu pai,
Sergio, pois com muito esforço
conseguiram fazer com esse
diploma virasse uma realidade.
Dedico também a todos os
professores, amigos e parentes
que me ajudaram muito nessa
jornada imensa de trabalhos e
projetos.
3

Agradecimentos
Agradeço imensamente aos meus pais e irmãos que passaram dias e noites
sem dormir junto comigo me ajudando, me escutando, me orientando e
colocando meus pés no chão sempre que necessário, agradeço também todos
os meus amigos que foram super compreensivos comigo durante esses dois
anos de muito esforço, pressão e estresse.

4

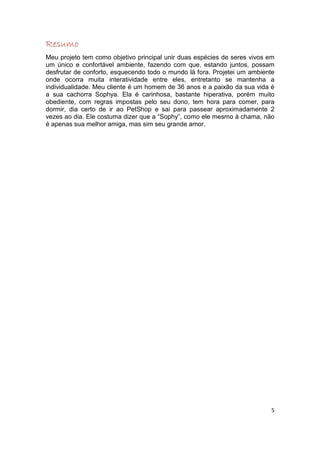

Resumo
Meu projeto tem como objetivo principal unir duas espécies de seres vivos em
um único e confortável ambiente, fazendo com que, estando juntos, possam
desfrutar de conforto, esquecendo todo o mundo lá fora. Projetei um ambiente
onde ocorra muita interatividade entre eles, entretanto se mantenha a
individualidade. Meu cliente é um homem de 36 anos e a paixão da sua vida é
a sua cachorra Sophya. Ela é carinhosa, bastante hiperativa, porém muito
obediente, com regras impostas pelo seu dono, tem hora para comer, para
dormir, dia certo de ir ao PetShop e sai para passear aproximadamente 2
vezes ao dia. Ele costuma dizer que a “Sophy”, como ele mesmo à chama, não
é apenas sua melhor amiga, mas sim seu grande amor.

5

Sumário
1. INTRODUÇÃO.......................................................................................................... 8
2. OBJETIVOS.............................................................................................................. 9
2.1. OBJETIVO GERAL ......................................................................................... 9
2.2 - OBJETIVOS ESPECÍFICOS .......................................................................... 9
3. ESTUDOS DE CASO ............................................................................................. 10
3.1.Loja Hi – Lo / David Guerra ............................................................................ 10
3.2. Estudo de Caso 2: BerlinBlog – Arquitetura para cachorros .......................... 12
3.3. Estudo de Caso 3: Como planejar um closet................................................. 16
3.4. Estudo de Caso 4: Porque usar móveis planejados ...................................... 19
3.5. Estudo de Caso 5:Apartamento paulistano de 310m² ................................... 22

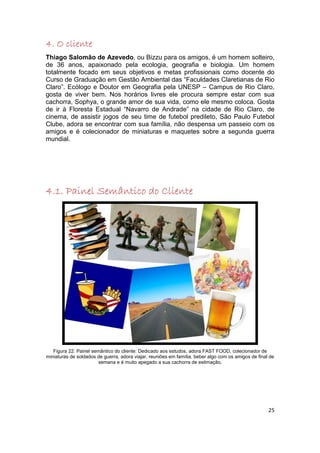

4. O CLIENTE ............................................................................................................. 25
4.1. Painel Semântico do Cliente ......................................................................... 25

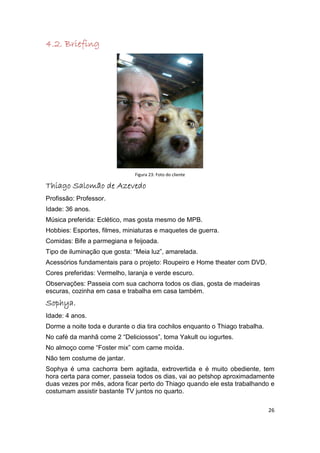

4.2. Briefing.......................................................................................................... 26
5. CONCEITO ............................................................................................................. 27
5.1. Painel Semântico do Conceito ...................................................................... 27
6. PROCESSO DE DESENVOLVIMENTO DO PROJETO ........................................ 28

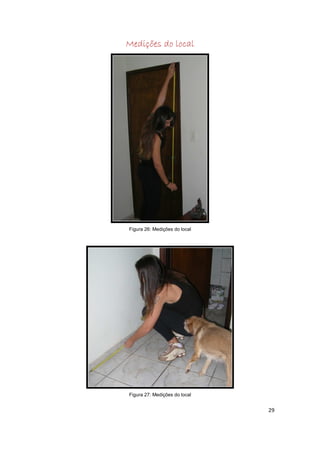

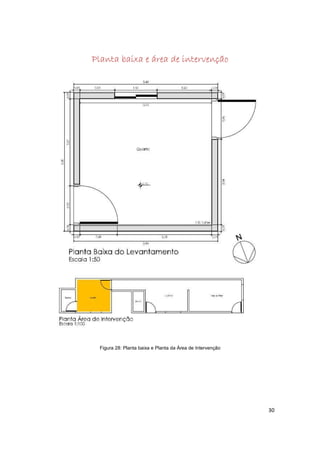

6.1. Levantamento ............................................................................................... 28

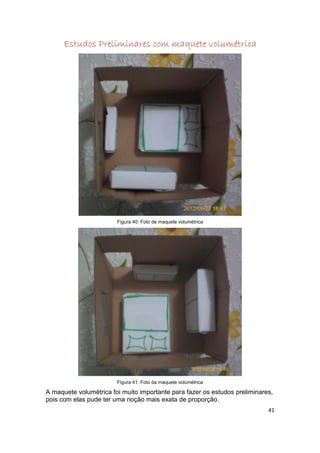

6.2. Estudos Preliminares .................................................................................... 35

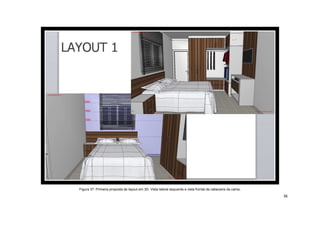

6.3. Anteprojeto.................................................................................................... 43
6.4. Projetos executivos ....................................................................................... 45
6.4.1. Localização da área de intervenção ...................................................... 45

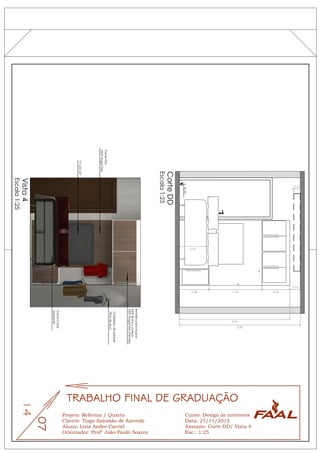

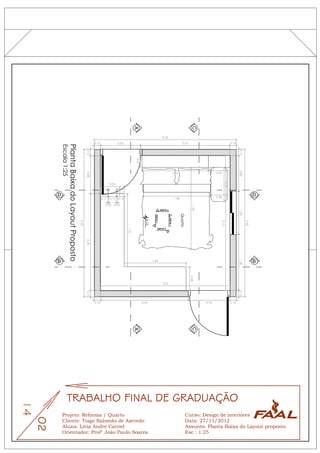

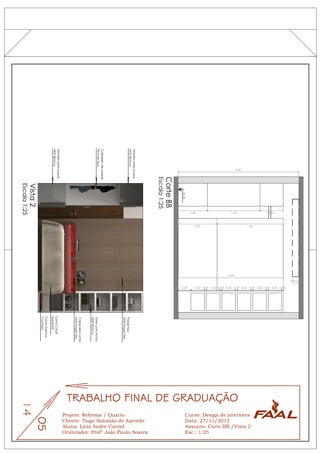

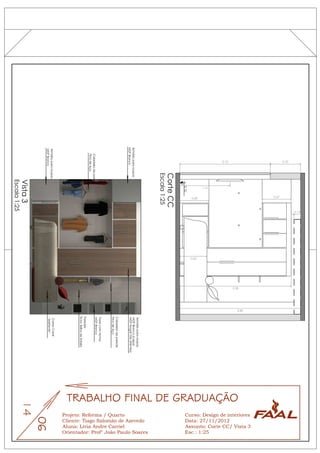

6.4.2. Layout, cortes, vistas e fachada ............................................................ 45

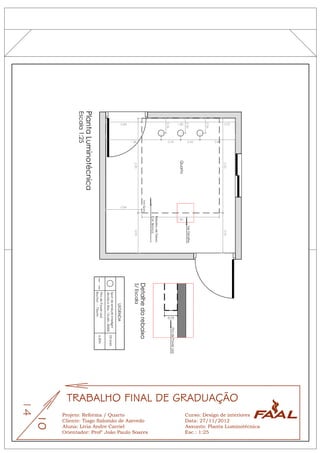

6.4.3. Projeto Luminotécnico .......................................................................... 45
6.4.4. Projeto Instalações Prediais Elétricas e Hidráulicas.............................. 45

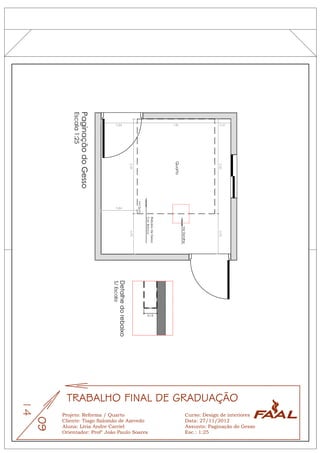

6.4.5. Paginação de Teto................................................................................. 45

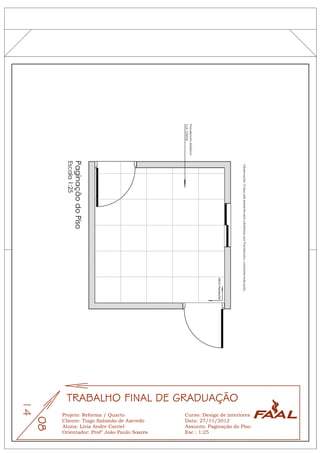

6.4.6. Paginação de Piso ................................................................................. 45
6.4.7. Detalhes ................................................................................................ 45

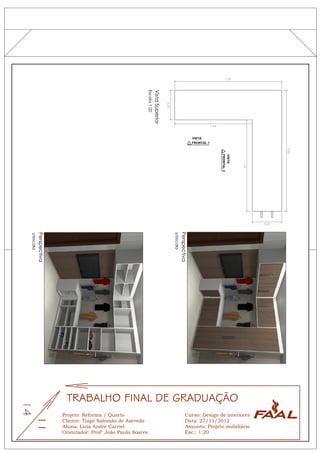

6.4.8. Projeto de Mobiliário .............................................................................. 45
6.4.9. Estudos Cromáticos............................................................................... 46

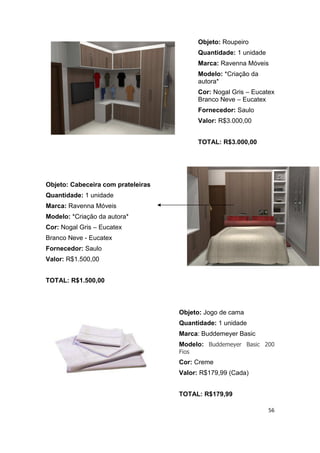

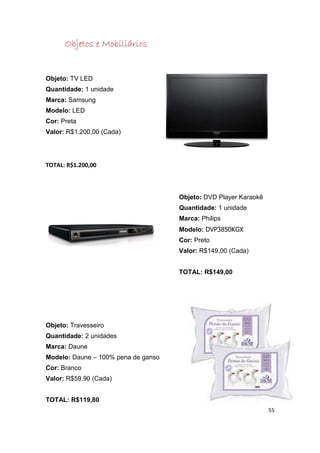

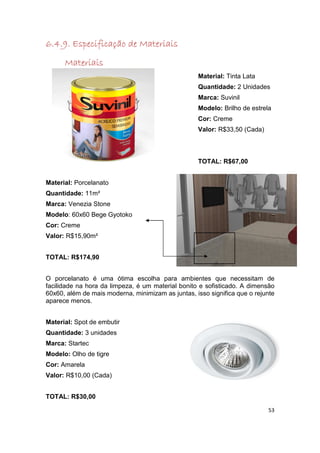

6.4.10. Especificação de Materiais .................................................................. 53

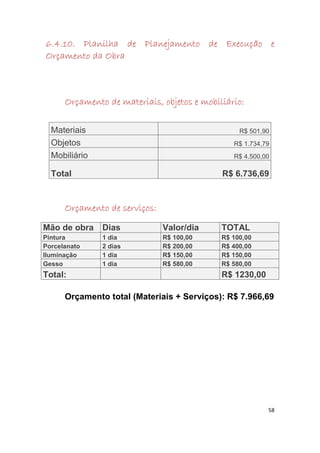

6.4.11. Planilha de Planejamento de Execução e Orçamento da Obra ............ 58

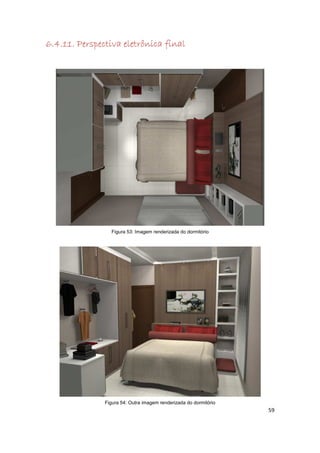

6.4.12. Maquete eletrônica ............................................................................. 59

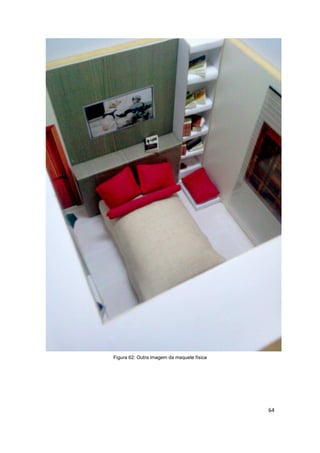

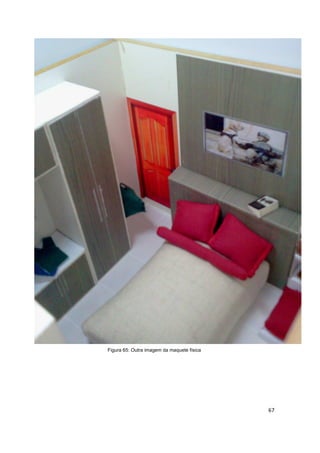

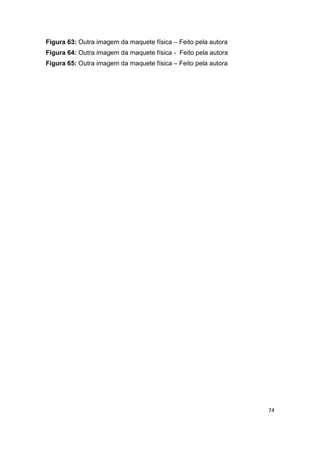

6.4.12. Maquete física ..................................................................................... 63

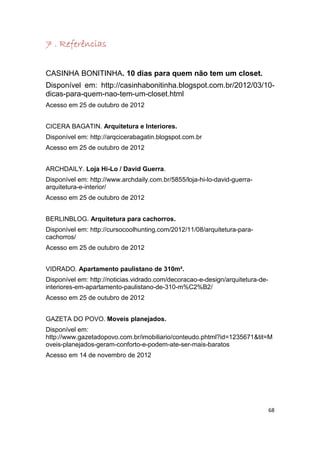

7. REFERÊNCIAS ...................................................................................................... 68

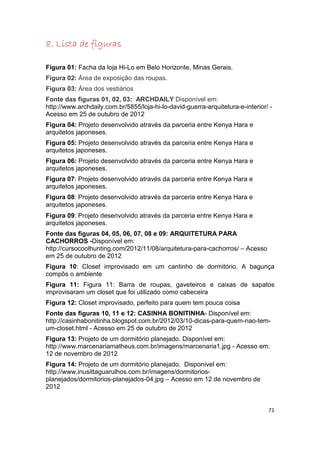

8. LISTA DE FIGURAS ............................................................................................... 71

6

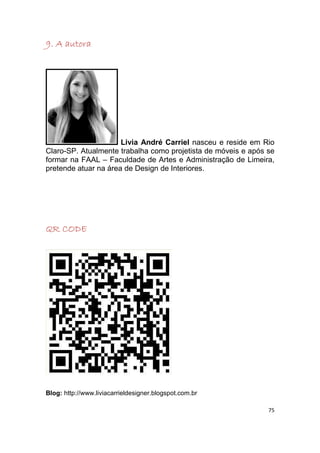

9. A AUTORA............................................................................................................75
10. QR CODE................................................................................................................75
ANEXOS........................................................................................................................76

7

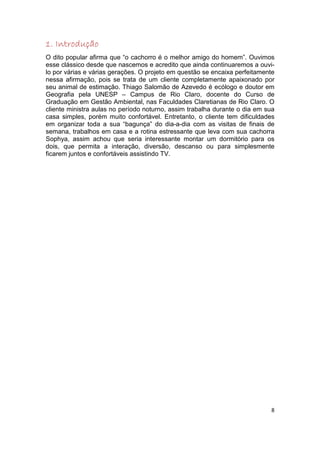

1. Introdução
O dito popular afirma que “o cachorro é o melhor amigo do homem”. Ouvimos
esse clássico desde que nascemos e acredito que ainda continuaremos a ouvi-
lo por várias e várias gerações. O projeto em questão se encaixa perfeitamente
nessa afirmação, pois se trata de um cliente completamente apaixonado por
seu animal de estimação. Thiago Salomão de Azevedo é ecólogo e doutor em
Geografia pela UNESP – Campus de Rio Claro, docente do Curso de
Graduação em Gestão Ambiental, nas Faculdades Claretianas de Rio Claro. O
cliente ministra aulas no período noturno, assim trabalha durante o dia em sua
casa simples, porém muito confortável. Entretanto, o cliente tem dificuldades
em organizar toda a sua “bagunça” do dia-a-dia com as visitas de finais de
semana, trabalhos em casa e a rotina estressante que leva com sua cachorra
Sophya, assim achou que seria interessante montar um dormitório para os
dois, que permita a interação, diversão, descanso ou para simplesmente
ficarem juntos e confortáveis assistindo TV.

8

2. OBJETIVOS
2.1 Objetivo Geral
O objetivo do presente Trabalho Final de Graduação é desenvolver e
documentar o projeto de interiores de um dormitório para um homem solteiro e
sua cachorra de estimação, localizado na cidade de Rio Claro, interior do
Estado de São Paulo.

2.2. Objetivos Específicos
- Estudar a rotina do cliente;
- Propor um layout novo para dormitório agregando as necessidades da
convivência com uma cachorra;
- Realizar estudos cromáticos;
- Desenvolver projeto de mobiliário para o espaço;
- Resolver problemas de circulação;
- Desenvolver projeto de iluminação;

9

3. ESTUDOS DE CASO
Hi-

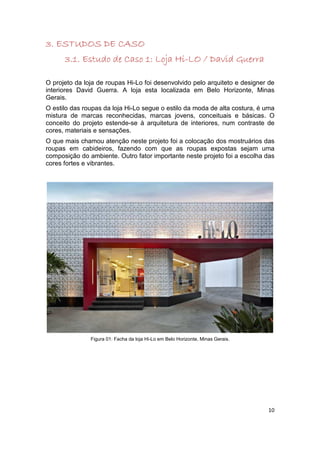

3.1. Estudo de Caso 1: Loja Hi-LO / David Guerra

O projeto da loja de roupas Hi-Lo foi desenvolvido pelo arquiteto e designer de
interiores David Guerra. A loja esta localizada em Belo Horizonte, Minas
Gerais.
O estilo das roupas da loja Hi-Lo segue o estilo da moda de alta costura, é uma
mistura de marcas reconhecidas, marcas jovens, conceituais e básicas. O
conceito do projeto estende-se à arquitetura de interiores, num contraste de
cores, materiais e sensações.
O que mais chamou atenção neste projeto foi a colocação dos mostruários das
roupas em cabideiros, fazendo com que as roupas expostas sejam uma
composição do ambiente. Outro fator importante neste projeto foi a escolha das
cores fortes e vibrantes.

Figura 01: Facha da loja Hi-Lo em Belo Horizonte, Minas Gerais.

10

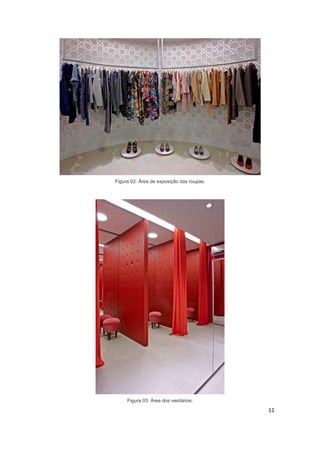

Figura 02: Área de exposição das roupas.

Figura 03: Área dos vestiários.

11

BerlinBlog

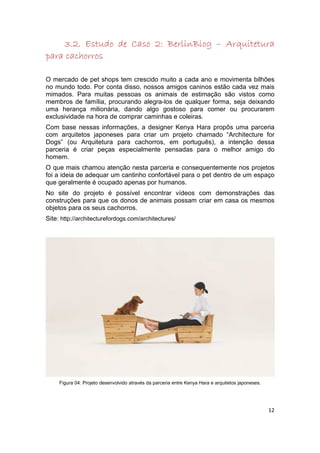

3.2. Estudo de Caso 2: BerlinBlog – Arquitetura
para cachorros

O mercado de pet shops tem crescido muito a cada ano e movimenta bilhões
no mundo todo. Por conta disso, nossos amigos caninos estão cada vez mais
mimados. Para muitas pessoas os animais de estimação são vistos como
membros de família, procurando alegra-los de qualquer forma, seja deixando
uma herança milionária, dando algo gostoso para comer ou procurarem
exclusividade na hora de comprar caminhas e coleiras.

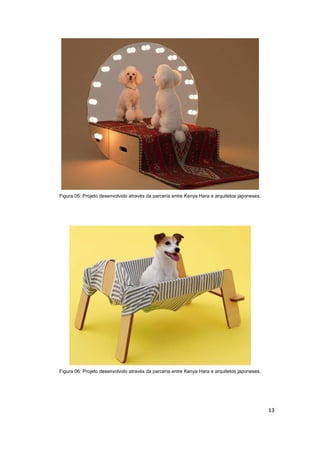

Com base nessas informações, a designer Kenya Hara propôs uma parceria
com arquitetos japoneses para criar um projeto chamado “Architecture for
Dogs” (ou Arquitetura para cachorros, em português), a intenção dessa
parceria é criar peças especialmente pensadas para o melhor amigo do
homem.
O que mais chamou atenção nesta parceria e consequentemente nos projetos
foi a ideia de adequar um cantinho confortável para o pet dentro de um espaço
que geralmente é ocupado apenas por humanos.
No site do projeto é possível encontrar vídeos com demonstrações das
construções para que os donos de animais possam criar em casa os mesmos
objetos para os seus cachorros.
Site: http://architecturefordogs.com/architectures/

Figura 04: Projeto desenvolvido através da parceria entre Kenya Hara e arquitetos japoneses.

12



13



14


15

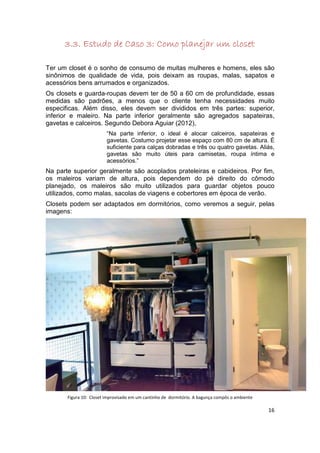

3.3. Estudo de Caso 3: Como planejar um closet

Ter um closet é o sonho de consumo de muitas mulheres e homens, eles são
sinônimos de qualidade de vida, pois deixam as roupas, malas, sapatos e
acessórios bens arrumados e organizados.
Os closets e guarda-roupas devem ter de 50 a 60 cm de profundidade, essas
medidas são padrões, a menos que o cliente tenha necessidades muito
especificas. Além disso, eles devem ser divididos em três partes: superior,
inferior e maleiro. Na parte inferior geralmente são agregados sapateiras,
gavetas e calceiros. Segundo Debora Aguiar (2012),
“Na parte inferior, o ideal é alocar calceiros, sapateiras e
gavetas. Costumo projetar esse espaço com 80 cm de altura. É
suficiente para calças dobradas e três ou quatro gavetas. Aliás,
gavetas são muito úteis para camisetas, roupa íntima e
acessórios.”
Na parte superior geralmente são acoplados prateleiras e cabideiros. Por fim,
os maleiros variam de altura, pois dependem do pé direito do cômodo
planejado, os maleiros são muito utilizados para guardar objetos pouco
utilizados, como malas, sacolas de viagens e cobertores em época de verão.
Closets podem ser adaptados em dormitórios, como veremos a seguir, pelas
imagens:

Figura 10: Closet improvisado em um cantinho de dormitório. A bagunça compôs o ambiente

16

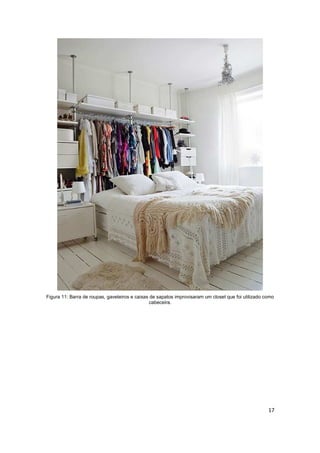

Figura 11: Barra de roupas, gaveteiros e caixas de sapatos improvisaram um closet que foi utilizado como
cabeceira.

17

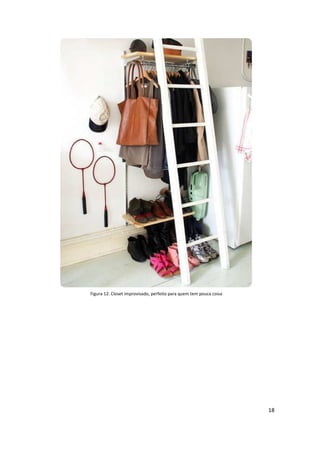

Figura 12: Closet improvisado, perfeito para quem tem pouca coisa

18

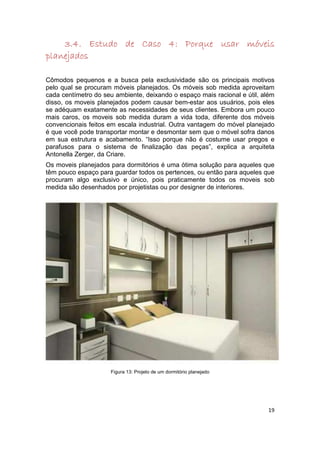

3.4. Estudo de Caso 4: Porque usar móveis
planejados

Cômodos pequenos e a busca pela exclusividade são os principais motivos
pelo qual se procuram móveis planejados. Os móveis sob medida aproveitam
cada centímetro do seu ambiente, deixando o espaço mais racional e útil, além
disso, os moveis planejados podem causar bem-estar aos usuários, pois eles
se adéquam exatamente as necessidades de seus clientes. Embora um pouco
mais caros, os moveis sob medida duram a vida toda, diferente dos móveis
convencionais feitos em escala industrial. Outra vantagem do móvel planejado
é que você pode transportar montar e desmontar sem que o móvel sofra danos
em sua estrutura e acabamento. “Isso porque não é costume usar pregos e
parafusos para o sistema de finalização das peças”, explica a arquiteta
Antonella Zerger, da Criare.
Os moveis planejados para dormitórios é uma ótima solução para aqueles que
têm pouco espaço para guardar todos os pertences, ou então para aqueles que
procuram algo exclusivo e único, pois praticamente todos os moveis sob
medida são desenhados por projetistas ou por designer de interiores.

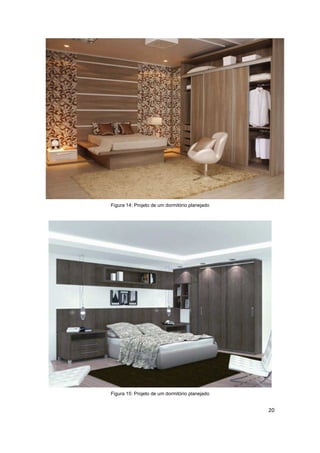

Figura 13: Projeto de um dormitório planejado

19



20


21

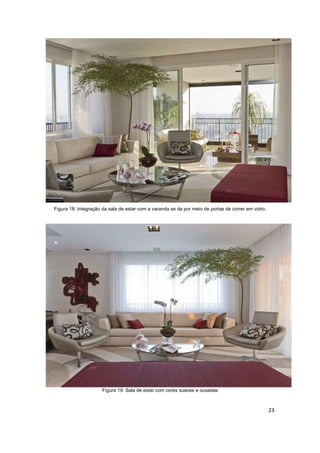

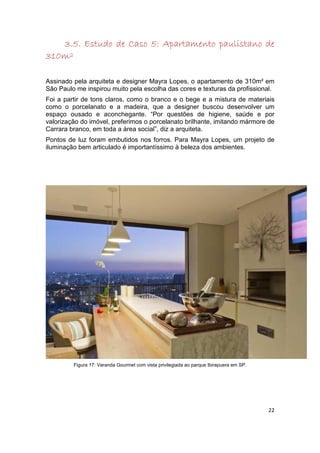

3.5. Estudo de Caso 5: Apartamento paulistano de
310m²

Assinado pela arquiteta e designer Mayra Lopes, o apartamento de 310m² em
São Paulo me inspirou muito pela escolha das cores e texturas da profissional.
Foi a partir de tons claros, como o branco e o bege e a mistura de materiais
como o porcelanato e a madeira, que a designer buscou desenvolver um
espaço ousado e aconchegante. “Por questões de higiene, saúde e por
valorização do imóvel, preferimos o porcelanato brilhante, imitando mármore de
Carrara branco, em toda a área social”, diz a arquiteta.
Pontos de luz foram embutidos nos forros. Para Mayra Lopes, um projeto de
iluminação bem articulado é importantíssimo à beleza dos ambientes.

Figura 17: Varanda Gourmet com vista privilegiada ao parque Ibirapuera em SP.

22

Figura 18: Integração da sala de estar com a varanda se da por meio de portas de correr em vidro.

Figura 19: Sala de estar com cores suaves e ousadas

23

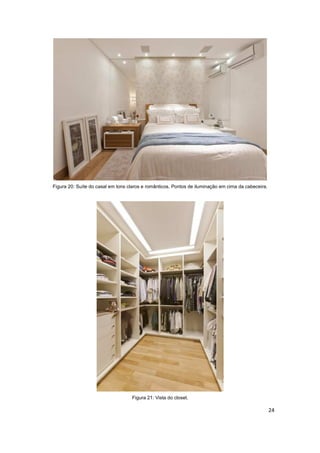

Figura 20: Suíte do casal em tons claros e românticos. Pontos de iluminação em cima da cabeceira.

Figura 21: Vista do closet.

24

4. O cliente
Thiago Salomão de Azevedo, ou Bizzu para os amigos, é um homem solteiro,
de 36 anos, apaixonado pela ecologia, geografia e biologia. Um homem
totalmente focado em seus objetivos e metas profissionais como docente do
Curso de Graduação em Gestão Ambiental das “Faculdades Claretianas de Rio
Claro”. Ecólogo e Doutor em Geografia pela UNESP – Campus de Rio Claro,
gosta de viver bem. Nos horários livres ele procura sempre estar com sua
cachorra, Sophya, o grande amor de sua vida, como ele mesmo coloca. Gosta
de ir à Floresta Estadual “Navarro de Andrade” na cidade de Rio Claro, de
cinema, de assistir jogos de seu time de futebol predileto, São Paulo Futebol
Clube, adora se encontrar com sua família, não despensa um passeio com os
amigos e é colecionador de miniaturas e maquetes sobre a segunda guerra
mundial.

4.1. Painel Semântico do Cliente

Figura 22: Painel semântico do cliente: Dedicado aos estudos, adora FAST FOOD, colecionador de
miniaturas de soldados de guerra, adora viajar, reuniões em família, beber algo com os amigos de final de
semana e é muito apegado a sua cachorra de estimação.

25

4.2
4.2. Briefing

Figura 23: Foto do cliente

Thiago Salomão de Azevedo
Profissão: Professor.
Idade: 36 anos.
Música preferida: Eclético, mas gosta mesmo de MPB.
Hobbies: Esportes, filmes, miniaturas e maquetes de guerra.
Comidas: Bife a parmegiana e feijoada.
Tipo de iluminação que gosta: “Meia luz”, amarelada.
Acessórios fundamentais para o projeto: Roupeiro e Home theater com DVD.
Cores preferidas: Vermelho, laranja e verde escuro.
Observações: Passeia com sua cachorra todos os dias, gosta de madeiras
escuras, cozinha em casa e trabalha em casa também.
Sophya.
Idade: 4 anos.
Dorme a noite toda e durante o dia tira cochilos enquanto o Thiago trabalha.
No café da manhã come 2 “Deliciossos”, toma Yakult ou iogurtes.
No almoço come “Foster mix” com carne moída.
Não tem costume de jantar.
Sophya é uma cachorra bem agitada, extrovertida e é muito obediente, tem
hora certa para comer, passeia todos os dias, vai ao petshop aproximadamente
duas vezes por mês, adora ficar perto do Thiago quando ele esta trabalhando e
costumam assistir bastante TV juntos no quarto.

26

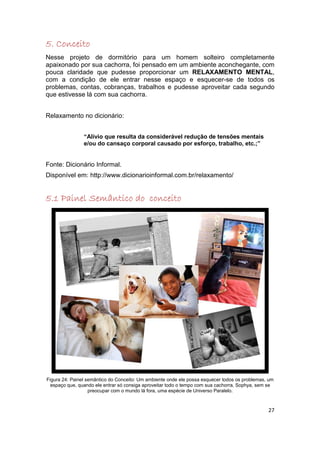

5. Conceito
Nesse projeto de dormitório para um homem solteiro completamente
apaixonado por sua cachorra, foi pensado em um ambiente aconchegante, com
pouca claridade que pudesse proporcionar um RELAXAMENTO MENTAL,
com a condição de ele entrar nesse espaço e esquecer-se de todos os
problemas, contas, cobranças, trabalhos e pudesse aproveitar cada segundo
que estivesse lá com sua cachorra.

Relaxamento no dicionário:

“Alívio que resulta da considerável redução de tensões mentais
e/ou do cansaço corporal causado por esforço, trabalho, etc.;”

Fonte: Dicionário Informal.
Disponível em: http://www.dicionarioinformal.com.br/relaxamento/

5.1 Painel Semântico do conceito

Figura 24: Painel semântico do Conceito: Um ambiente onde ele possa esquecer todos os problemas, um
espaço que, quando ele entrar só consiga aproveitar todo o tempo com sua cachorra, Sophya, sem se
preocupar com o mundo lá fora, uma espécie de Universo Paralelo.

27

6. Processo de desenvolvimento do projeto
Processo
A partir da ideia de desenvolver um projeto para um homem e sua cachorra,
pensei em materiais exatos para não acumular pelos e poeira, e também que
fossem fáceis de limpar. Procurei efetuar um espaço onde eles possam ficar
juntos e confortáveis, com cores não muito carregadas.

6.1.Levantamento
6.1.Levantamento

A residência do cliente localiza-se no bairro Belo Vista na cidade de Rio Claro,
interior do estado de São Paulo.

Figura 25: Imagem de satélite da cidade de Rio Claro, com identificação da residência e sua fachada.

A residência encontra-se em um local muito confortável e arejado, pois como
podemos observar nas imagens de satélite, fica ao lado da Floresta Estadual
“Navarro de Andrade”. Podemos observar também, que a residência não está
em reforma e que há vizinhos dos dois lados.

28

Medições do local

Figura 26: Medições do local

Figura 27: Medições do local

29

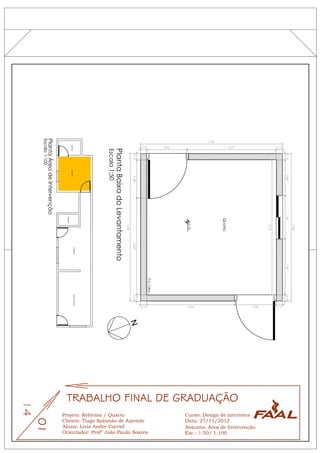

Planta baixa e área de intervenção

Figura 28: Planta baixa e Planta da Área de Intervenção

30

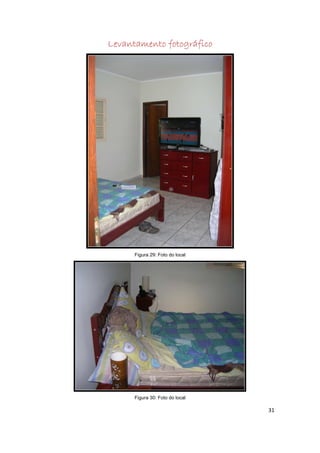

Levantamento fotográfico

Figura 29: Foto do local


31

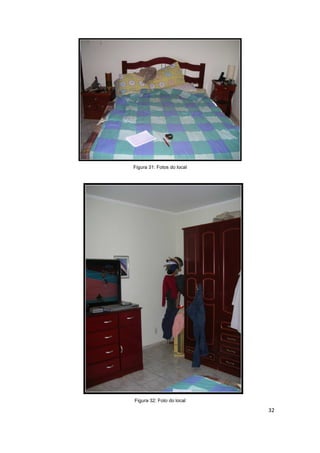

Figura 31: Fotos do local


32



33

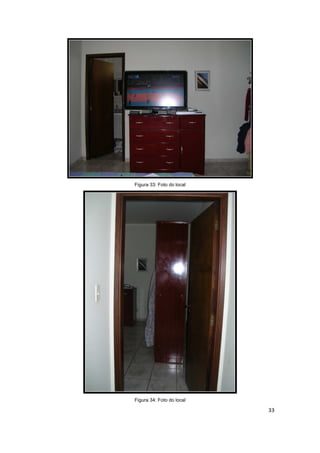

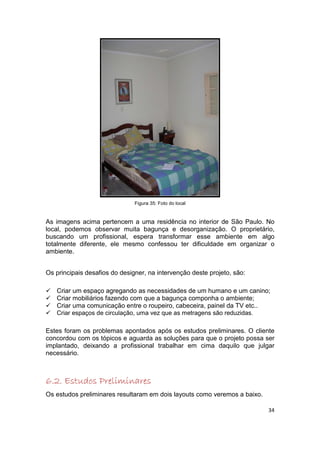

As imagens acima pertencem a uma residência no interior de São Paulo. No
local, podemos observar muita bagunça e desorganização. O proprietário,
buscando um profissional, espera transformar esse ambiente em algo
totalmente diferente, ele mesmo confessou ter dificuldade em organizar o
ambiente.

Os principais desafios do designer, na intervenção deste projeto, são:

Criar um espaço agregando as necessidades de um humano e um canino;
Criar mobiliários fazendo com que a bagunça componha o ambiente;
Criar uma comunicação entre o roupeiro, cabeceira, painel da TV etc..
Criar espaços de circulação, uma vez que as metragens são reduzidas.

Estes foram os problemas apontados após os estudos preliminares. O cliente
concordou com os tópicos e aguarda as soluções para que o projeto possa ser
implantado, deixando a profissional trabalhar em cima daquilo que julgar
necessário.

6.2. Estudos Preliminares
Os estudos preliminares resultaram em dois layouts como veremos a baixo.

34

Layout 1

Figura 36: Primeira proposta de layout em 3D. Planta baixa e vista do roupeiro e cômoda para TV.

Figura 37: Primeira proposta de layout em 3D. Vista lateral esquerda e vista frontal da cabeceira da cama.
36

A primeira ideia proposta para o cliente foi com a cama em baixo da janela com
painel de madeira pequeno acompanhado de criado mudo. O roupeiro aberto
com cabideiros retos e painel para TV seguido de espaço para DVD, gavetão e
cama do pet abaixo.
A ideia foi descartada, pois fugiu muito do conceito do projeto, uma vez que
para trocar de filme no DVD o cliente precisaria deslocar-se e ir até a TV. Outro
fator pelo qual a proposta foi descartada é pelo fato de que o horário que a
cachorra quisesse ficar na sua particularidade, ela ficaria muito distante do
dono.

Layout 2

Figura 38: Segunda proposta de layout em 3D. Planta baixa e vista do roupeiro e cômoda para TV.

Figura 39: Segunda proposta de layout em 3D. Vista lateral esquerda e vista frontal da cabeceira da cama.

39

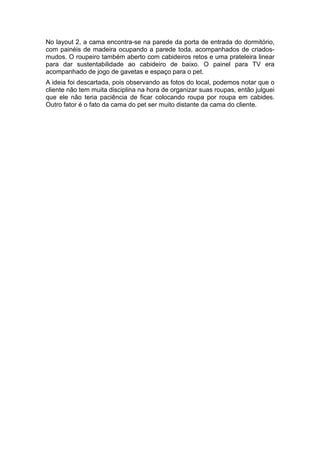

No layout 2, a cama encontra-se na parede da porta de entrada do dormitório,
com painéis de madeira ocupando a parede toda, acompanhados de criados-
mudos. O roupeiro também aberto com cabideiros retos e uma prateleira linear
para dar sustentabilidade ao cabideiro de baixo. O painel para TV era
acompanhado de jogo de gavetas e espaço para o pet.
A ideia foi descartada, pois observando as fotos do local, podemos notar que o
cliente não tem muita disciplina na hora de organizar suas roupas, então julguei
que ele não teria paciência de ficar colocando roupa por roupa em cabides.
Outro fator é o fato da cama do pet ser muito distante da cama do cliente.

Estudos Preliminares com maquete volumétrica

Figura 40: Foto de maquete volumétrica

Figura 41: Foto da maquete volumétrica

A maquete volumétrica foi muito importante para fazer os estudos preliminares,
pois com elas pude ter uma noção mais exata de proporção.
41

6.3. Anteprojeto

Logo na entrada do dormitório optamos por colocar dois cabideiros de parede
logo de cara para que o cliente tenha a comodidade de chegar e já pendurar os
seus pertences.

Figura 42: Vista de entrada do dormitório antes e depois.

Na cabeceira da cama optamos por colocar prateleiras na lateral e uma
espécie de aparador em cima da cama para que ele possa mudar de filme pelo
DVD ou mudar de canal na TV sem precisar levantar da cama.

Figura 43: Vista da cabeceira da cama antes e depois.

42

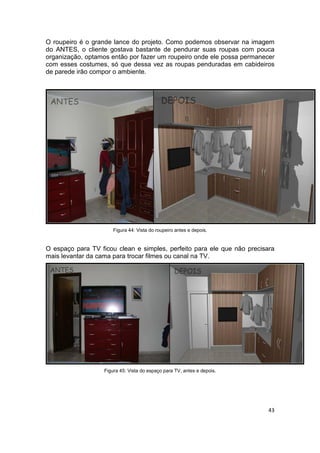

O roupeiro é o grande lance do projeto. Como podemos observar na imagem
do ANTES, o cliente gostava bastante de pendurar suas roupas com pouca
organização, optamos então por fazer um roupeiro onde ele possa permanecer
com esses costumes, só que dessa vez as roupas penduradas em cabideiros
de parede irão compor o ambiente.

Figura 44: Vista do roupeiro antes e depois.

O espaço para TV ficou clean e simples, perfeito para ele que não precisara
mais levantar da cama para trocar filmes ou canal na TV.

Figura 45: Vista do espaço para TV, antes e depois.

43

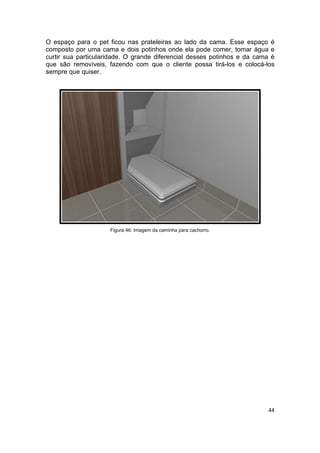

O espaço para o pet ficou nas prateleiras ao lado da cama. Esse espaço é
composto por uma cama e dois potinhos onde ela pode comer, tomar água e
curtir sua particularidade. O grande diferencial desses potinhos e da cama é
que são removíveis, fazendo com que o cliente possa tirá-los e colocá-los
sempre que quiser.

Figura 46: Imagem da caminha para cachorro.

44

6.4. Projetos Executivos
Os projetos executivos são fundamentais para maior compreensão e
desenvolvimento do projeto.

6.4.1. Localização da área de intervenção
6.4.1
Disponível em anexo, na prancha 1/14.

6.4.2 Layout,

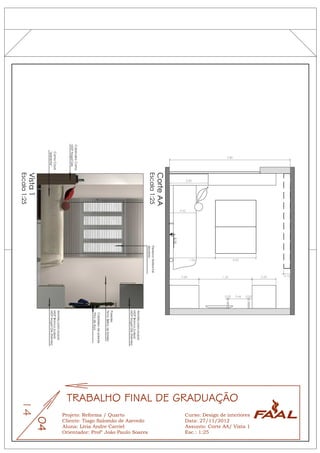

6.4.2. Layout, cortes, vistas
Disponível em anexo, nas pranchas 3/14, 4/14, 5/14, 6/14, 7/14.

6.4.3
6.4.3. Projeto Luminotécnico

6.4.4
6.4.4. Paginação de Teto

6.4.5
6.4.5. Paginação de Piso

6.4.6
6.4.6. Detalhes

6.4.7

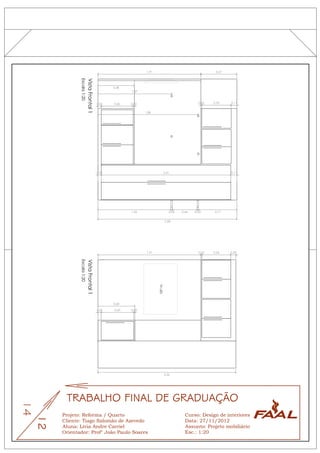

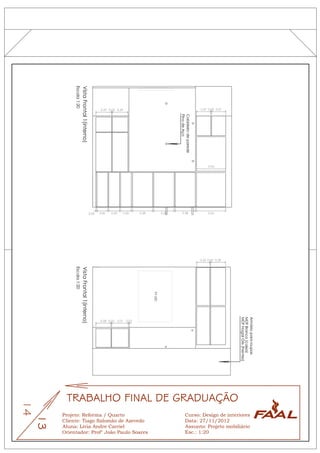

6.4.7. Projeto de Mobiliário
Disponível em anexo, na prancha 11/14, 12/14, 13/14, 14/14.

45

6.4.8
6.4.8. Estudos Cromáticos

As cores são fantásticas, podem nos proporcionar diversas sensações e causar
mudanças incríveis nos ambientes. De acordo com Paulo Tiano, designer de
interiores que presta consultoria em formulação de cores e harmonização de
ambientes, a escolha de cores é fundamental para transmitir a sensação que
queremos causar, por exemplo, nas áreas sociais trabalha-se o aconchego, já
nos dormitórios é priorizado o relaxamento e/ou ritmo de vida do morador.
Ao considerar o conceito e o estilo de vida do cliente, optei por fazer estudos
de casos com cores suaves, que proporcionam bem estar e relaxamento.

Fonte da pesquisa sobre cores:
MUNDO COR
Disponível em: http://www.mundocor.com.br/cores/cores_comodos.asp
Acesso em 5 de novembro de 2012

46

6.4.8.1 – Estudo Cromático nº1

Cores escolhidas

Composição das cores

Composição escolhida

Composição nº1: Considerando que o projeto é um dormitório, optei pela
predominância de tons suaves e relaxantes. Utilizei o marrom escuro para a
caminha do pet. Bege para as frentes do roupeiro, cabeceira da cama e manta
do colchão. Verde para fronhas e detalhes pequenos e o branco para os corpos
do roupeiro e prateleiras na lateral da cama.
47

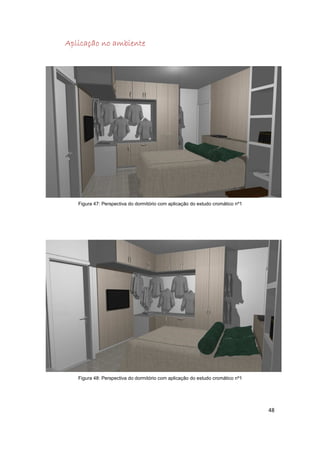

Aplicação no ambiente

Figura 47: Perspectiva do dormitório com aplicação do estudo cromático nº1


48

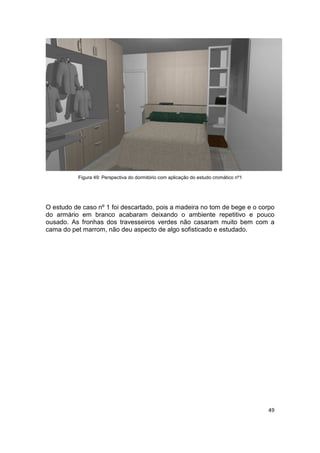

O estudo de caso nº 1 foi descartado, pois a madeira no tom de bege e o corpo
do armário em branco acabaram deixando o ambiente repetitivo e pouco
ousado. As fronhas dos travesseiros verdes não casaram muito bem com a
cama do pet marrom, não deu aspecto de algo sofisticado e estudado.

49

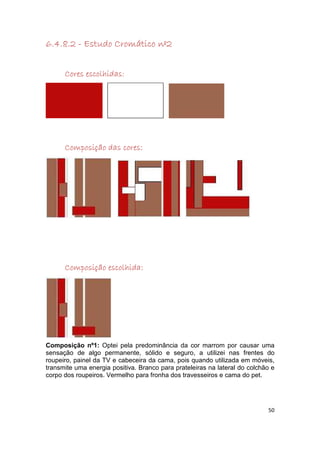

6.4.8.2 - Estudo Cromático nº2

Cores escolhidas:

Composição das cores:

Composição escolhida:

Composição nº1: Optei pela predominância da cor marrom por causar uma
sensação de algo permanente, sólido e seguro, a utilizei nas frentes do
roupeiro, painel da TV e cabeceira da cama, pois quando utilizada em móveis,
transmite uma energia positiva. Branco para prateleiras na lateral do colchão e
corpo dos roupeiros. Vermelho para fronha dos travesseiros e cama do pet.

50

Aplicação no ambiente



51


Sensação das cores escolhidas:

Branco: Pureza, calma e sinceridade. Traz a sensação de
limpeza. Utilizado para obter paz, harmonia e equilíbrio. Sensações positivas: Paz,
limpeza, juventude, pureza.

Marrom: Proporciona a sensação de que tudo é permanente,
sólido e seguro. É a cor da estabilidade e quando usada no seu estado natural como
nos móveis, transmite uma energia positiva. Sensações positivas: Estabilidade,
autoafirmação, confiança interior.

Vermelho: Aumenta a atenção, é estimulante, inovador.
Desperta o senso de competitividade e abre o apetite. Sensações positivas: Ousadia,
paixão, poder, coragem.
52

6.4.9
6.4.9. Especificação de Materiais
Materiais
Material: Tinta Lata
Quantidade: 2 Unidades
Marca: Suvinil
Modelo: Brilho de estrela
Cor: Creme
Valor: R$33,50 (Cada)

TOTAL: R$67,00

Material: Porcelanato
Quantidade: 11m²
Marca: Venezia Stone
Modelo: 60x60 Bege Gyotoko
Cor: Creme
Valor: R$15,90m²

TOTAL: R$174,90

O porcelanato é uma ótima escolha para ambientes que necessitam de
facilidade na hora da limpeza, é um material bonito e sofisticado. A dimensão
60x60, além de mais moderna, minimizam as juntas, isso significa que o rejunte
aparece menos.

Material: Spot de embutir
Quantidade: 3 unidades
Marca: Startec
Modelo: Olho de tigre
Cor: Amarela

TOTAL: R$30,00

53

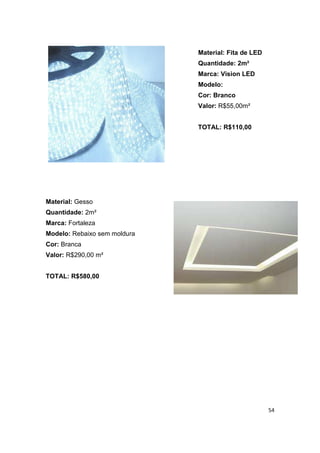

Material: Fita de LED
Quantidade: 2m²
Marca: Vision LED
Modelo:
Cor: Branco
Valor: R$55,00m²

TOTAL: R$110,00

Material: Gesso
Quantidade: 2m²
Marca: Fortaleza
Modelo: Rebaixo sem moldura
Cor: Branca
Valor: R$290,00 m²

TOTAL: R$580,00

54

Objetos e Mobiliários

Objeto: TV LED
Quantidade: 1 unidade
Marca: Samsung
Modelo: LED
Cor: Preta
Valor: R$1.200,00 (Cada)

TOTAL: R$1.200,00

Objeto: DVD Player Karaokê
Marca: Philips
Modelo: DVP3850KGX
Cor: Preto

TOTAL: R$149,00

Objeto: Travesseiro
Marca: Daune
Modelo: Daune – 100% pena de ganso
Cor: Branco

TOTAL: R$119,80
55

Objeto: Roupeiro
Marca: Ravenna Móveis
Modelo: *Criação da
autora*
Cor: Nogal Gris – Eucatex
Branco Neve – Eucatex
Fornecedor: Saulo
Valor: R$3.000,00

TOTAL: R$3.000,00

Objeto: Cabeceira com prateleiras
Marca: Ravenna Móveis
Modelo: *Criação da autora*
Cor: Nogal Gris – Eucatex
Branco Neve - Eucatex
Fornecedor: Saulo
Valor: R$1.500,00

TOTAL: R$1.500,00

Objeto: Jogo de cama
Marca: Buddemeyer Basic
Modelo: Buddemeyer Basic 200
Fios
Cor: Creme

TOTAL: R$179,99

56

Objeto: Fronha de travesseiro
Marca: Fronha Baby Dreams
Modelo: Fronha Baby Dreams
Cor: Vermelho

TOTAL: R$36,00

Objeto: Caminha de cachorro
Marca: Cama Boia Baby
Modelo: Bichinho Chic
Cor: Vermelho

TOTAL: R$50,00

57

6.4.10.
6.4.10. Planilha de Planejamento de Execução e
10
Orçamento da Obra

Orçamento de materiais, objetos e mobiliário:

Materiais R$ 501,90
Objetos R$ 1.734,79
Mobiliário R$ 4.500,00

Total R$ 6.736,69

Orçamento de serviços:

Mão de obra Dias Valor/dia TOTAL
Pintura 1 dia R$ 100,00 R$ 100,00
Porcelanato 2 dias R$ 200,00 R$ 400,00
Iluminação 1 dia R$ 150,00 R$ 150,00
Gesso 1 dia R$ 580,00 R$ 580,00
Total: R$ 1230,00

Orçamento total (Materiais + Serviços): R$ 7.966,69

58

6.4.11.
6.4.11. Perspectiva eletrônica final
11

Figura 53: Imagem renderizada do dormitório

Figura 54: Outra imagem renderizada do dormitório
59



60


61



62

6.4.12.
6.4.12. Fotos da maquete física
12

Figura 61: Imagem da maquete física

63

Figura 62: Outra imagem da maquete física

64


65


66


67

7 . Referências

CASINHA BONITINHA. 10 dias para quem não tem um closet.
Disponível em: http://casinhabonitinha.blogspot.com.br/2012/03/10-
dicas-para-quem-nao-tem-um-closet.html
Acesso em 25 de outubro de 2012

CICERA BAGATIN. Arquitetura e Interiores.
Disponível em: http://arqcicerabagatin.blogspot.com.br

ARCHDAILY. Loja Hi-Lo / David Guerra.
Disponível em: http://www.archdaily.com.br/5855/loja-hi-lo-david-guerra-
arquitetura-e-interior/

BERLINBLOG. Arquitetura para cachorros.
Disponível em: http://cursocoolhunting.com/2012/11/08/arquitetura-para-
cachorros/

VIDRADO. Apartamento paulistano de 310m².
Disponível em: http://noticias.vidrado.com/decoracao-e-design/arquitetura-de-
interiores-em-apartamento-paulistano-de-310-m%C2%B2/

GAZETA DO POVO. Moveis planejados.
Disponível em:
http://www.gazetadopovo.com.br/imobiliario/conteudo.phtml?id=1235671&tit=M
oveis-planejados-geram-conforto-e-podem-ate-ser-mais-baratos

68

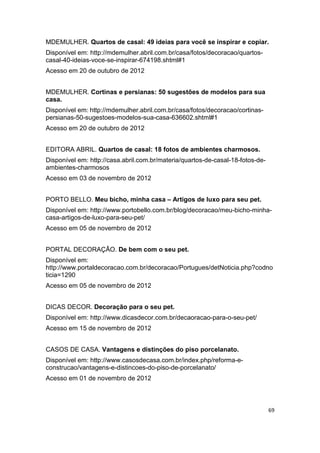

MDEMULHER. Quartos de casal: 49 ideias para você se inspirar e copiar.
Disponível em: http://mdemulher.abril.com.br/casa/fotos/decoracao/quartos-
casal-40-ideias-voce-se-inspirar-674198.shtml#1

MDEMULHER. Cortinas e persianas: 50 sugestões de modelos para sua
casa.
Disponível em: http://mdemulher.abril.com.br/casa/fotos/decoracao/cortinas-
persianas-50-sugestoes-modelos-sua-casa-636602.shtml#1

EDITORA ABRIL. Quartos de casal: 18 fotos de ambientes charmosos.
Disponível em: http://casa.abril.com.br/materia/quartos-de-casal-18-fotos-de-
ambientes-charmosos

PORTO BELLO. Meu bicho, minha casa – Artigos de luxo para seu pet.
Disponível em: http://www.portobello.com.br/blog/decoracao/meu-bicho-minha-
casa-artigos-de-luxo-para-seu-pet/

PORTAL DECORAÇÃO. De bem com o seu pet.
Disponível em:
http://www.portaldecoracao.com.br/decoracao/Portugues/detNoticia.php?codno
ticia=1290

DICAS DECOR. Decoração para o seu pet.
Disponível em: http://www.dicasdecor.com.br/decaoracao-para-o-seu-pet/

CASOS DE CASA. Vantagens e distinções do piso porcelanato.
Disponível em: http://www.casosdecasa.com.br/index.php/reforma-e-
construcao/vantagens-e-distincoes-do-piso-de-porcelanato/

69

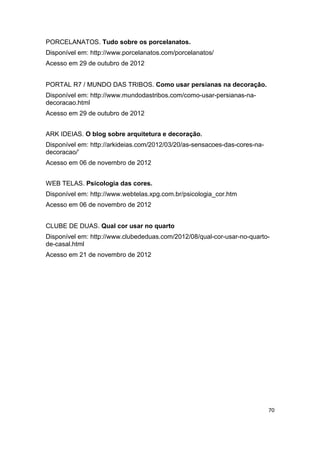

PORCELANATOS. Tudo sobre os porcelanatos.
Disponível em: http://www.porcelanatos.com/porcelanatos/

PORTAL R7 / MUNDO DAS TRIBOS. Como usar persianas na decoração.
Disponível em: http://www.mundodastribos.com/como-usar-persianas-na-
decoracao.html

ARK IDEIAS. O blog sobre arquitetura e decoração.
Disponível em: http://arkideias.com/2012/03/20/as-sensacoes-das-cores-na-
decoracao/’

WEB TELAS. Psicologia das cores.
Disponível em: http://www.webtelas.xpg.com.br/psicologia_cor.htm

CLUBE DE DUAS. Qual cor usar no quarto
Disponível em: http://www.clubededuas.com/2012/08/qual-cor-usar-no-quarto-
de-casal.html

70

8. Lista de figuras

Figura 01: Facha da loja Hi-Lo em Belo Horizonte, Minas Gerais.
Figura 02: Área de exposição das roupas.
Figura 03: Área dos vestiários
Fonte das figuras 01, 02, 03: ARCHDAILY Disponível em:
http://www.archdaily.com.br/5855/loja-hi-lo-david-guerra-arquitetura-e-interior/ -

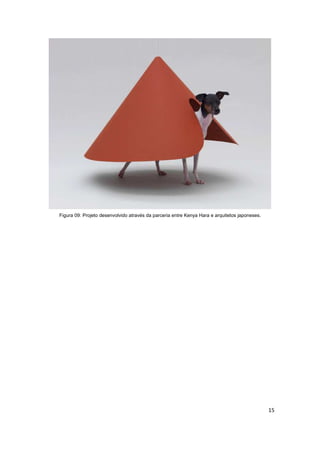

Figura 04: Projeto desenvolvido através da parceria entre Kenya Hara e
arquitetos japoneses.
Fonte das figuras 04, 05, 06, 07, 08 e 09: ARQUITETURA PARA
CACHORROS -Disponível em:
http://cursocoolhunting.com/2012/11/08/arquitetura-para-cachorros/ – Acesso
em 25 de outubro de 2012
Figura 10: Closet improvisado em um cantinho de dormitório. A bagunça
compôs o ambiente
Figura 11: Figura 11: Barra de roupas, gaveteiros e caixas de sapatos
improvisaram um closet que foi utilizado como cabeceira
Figura 12: Closet improvisado, perfeito para quem tem pouca coisa
Fonte das figuras 10, 11 e 12: CASINHA BONITINHA- Disponível em:
http://casinhabonitinha.blogspot.com.br/2012/03/10-dicas-para-quem-nao-tem-
um-closet.html - Acesso em 25 de outubro de 2012
Figura 13: Projeto de um dormitório planejado. Disponível em:
http://www.marcenariamatheus.com.br/imagens/marcenaria1.jpg - Acesso em:
12 de novembro de 2012
http://www.inusittaguarulhos.com.br/imagens/dormitorios-
planejados/dormitorios-planejados-04.jpg – Acesso em 12 de novembro de
2012

71

http://moveisdocelar.g3wsites.com/wpcontent/blogs.dir/4256/files/quartos/dormit
orios3.jpg – Acesso em 12 de novembro de 2012
http://www.wdicas.com/wp-content/uploads/2011/03/quarto-de-casal-
planejados-modernos-e-sofisticados.jpg) – Acesso em 12 de novembro de 2012
Figura 17: Varanda Gourmet com vista privilegiada ao parque Ibirapuera em
SP.
Figura 18: Integração da sala de estar com a varanda se da por meio de portas
de correr em vidro.
Figura 19: Sala de estar com cores suaves e ousadas.
Figura 20: Suíte do casal em tons claros e românticos. Pontos de iluminação
em cima da cabeceira.
Figura 21: Vista do closet.
Fonte das imagens 16, 17, 18, 19 e 20: VIDRADO – Disponível em:
http://noticias.vidrado.com/decoracao-e-design/arquitetura-de-interiores-em-
apartamento-paulistano-de-310-m%C2%B2/ - Acesso em 25 de outubro de
2012
Figura 22: Painel semântico do cliente: Dedicado aos estudos, adora FAST
FOOD, colecionador de miniaturas de soldados de guerra, adora viajar,
reuniões em família, beber algo com os amigos de final de semana e é muito
apegado a sua cachorra de estimação. – Feito pela autora
Figura 23: Foto do cliente – Arquivo pessoal do cliente
Figura 24: Painel semântico do Conceito: Um ambiente onde ele possa
esquecer todos os problemas, um espaço que, quando ele entrar só consiga
aproveitar todo o tempo com sua cachorra, Sophya, sem se preocupar com o
mundo la fora, uma espécie de Universo Paralelo. – Feito pela autora
Figura 25: Imagem de satélite da cidade de Rio Claro, com identificação da
residência e sua fachada. Fonte: Google Maps. Disponível em:
http://maps.google.com.br/maps - Acesso em 03 de novembro de 2012
Figura 26: Medições do local – Feito pela autora
Figura 27: Medições do local – Feito pela autora
Figura 28: Planta baixa e Planta da Área de Intervenção – Feita pela autora
Figura 29: Foto do local – Feito pela autora
Figura 31: Fotos do local – Feito pela autora
Figura 35: Foto do loca – Feito pela autora
72

Figura 36: Primeira proposta de layout em 3D. Planta baixa e vista do roupeiro
e cômoda para TV. – Feito pela autora
Figura 37: Primeira proposta de layout em 3D. Vista lateral esquerda e vista
frontal da cabeceira da cama. – Feito pela autora
Figura 38: Segunda proposta de layout em 3D. Planta baixa e vista do
roupeiro e cômoda para TV. – Feito pela autora
Figura 39: Segunda proposta de layout em 3D. Vista lateral esquerda e vista
frontal da cabeceira da cama. – Feito pela autora
Figura 40: Foto de maquete volumétrica – Feito pela autora
Figura 41: Foto da maquete volumétrica – Feito pela autora
Figura 42: Vista de entrada do dormitório antes e depois. – Feito pela autora
Figura 43: Vista da cabeceira da cama antes e depois. – Feito pela autora
Figura 44: Vista do roupeiro antes e depois. – Feito pela autora
Figura 45: Vista do espaço para TV, antes e depois. – Feito pela autora
Figura 46: Imagem da caminha para cachorro. – Feito pela autora
Figura 47: Perspectiva do dormitório com aplicação do estudo cromático nº1 –
Feito pela autora
Feito pela autora
Feito pela autora
Feito pela autora
Feito pela autora
Feito pela autora
Figura 53: Imagem renderizada do dormitório – Feito pela autora
Figura 54: Outra imagem renderizada do dormitório – Feito pela autora
Figura 61: Imagem da maquete física – Feito pela autora
Figura 62: Outra imagem da maquete física – Feito pela autora

73

Figura 64: Outra imagem da maquete física - Feito pela autora

74

9. A autora

Livia André Carriel nasceu e reside em Rio
Claro-SP. Atualmente trabalha como projetista de móveis e após se
formar na FAAL – Faculdade de Artes e Administração de Limeira,
pretende atuar na área de Design de Interiores.

QR CODE

Blog: http://www.liviacarrieldesigner.blogspot.com.br

75

Livia carriel

Mais conteúdo relacionado

Semelhante a Livia carriel

Livia carriel
