O documento descreve a arquitetura do IMS, incluindo o protocolo SIP, os componentes CSCF (P-CSCF, I-CSCF e S-CSCF), HSS e o fluxo de comunicação entre eles. Também menciona a ferramenta SDS para desenvolvimento de aplicações IMS.

1. Introdução IMSIP MultimediaSubsystem

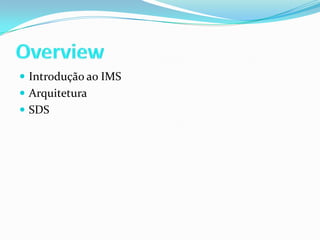

2. OverviewIntrodução ao IMSArquiteturaSDS

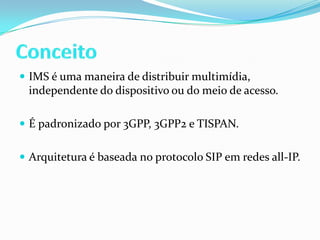

3. ConceitoIMS é uma maneira de distribuir multimídia, independente do dispositivo ou do meio de acesso.É padronizado por 3GPP, 3GPP2 e TISPAN.Arquitetura é baseada no protocolo SIP em redes all-IP.

4. Arquitetura

5. SIPSessionInitiationProtocolé um protocolo para comunicação P2P, é usado para estabelecer, modificar e terminar sessões.Disponibiliza os recursos do dispositivo, localização, disponibilidade, entre outros.Trabalha com os protocolos de transporte: TCP, UDP, TLS, SCTP.Mensagens SIP são Requests ou Responses.

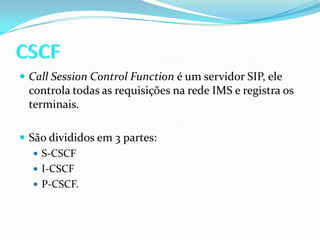

6. CSCFCallSessionControlFunctioné um servidor SIP, ele controla todas as requisições na rede IMS e registra os terminais.São divididos em 3 partes: S-CSCFI-CSCFP-CSCF.

7. P-CSCF(Proxy):É o ponto de entrada na rede IMSTodas as requests ou responses SIP ao IMS são processados pelo P-CSCF.Diversas diretrizes de proteção e mecanismos de criptografia usando IPSec.Possui compactador e descompactados de mensagens.

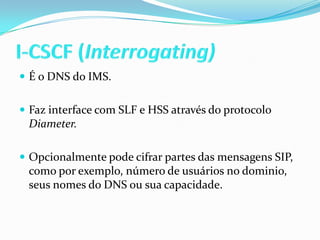

8. I-CSCF (Interrogating)É o DNS do IMS.Faz interface com SLF e HSS através do protocolo Diameter.Opcionalmente pode cifrar partes das mensagens SIP, como por exemplo, número de usuários no dominio, seus nomes do DNS ou sua capacidade.

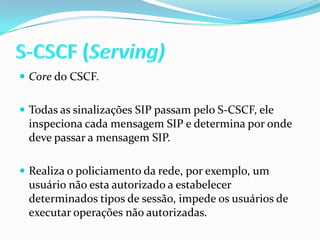

9. S-CSCF (Serving)Core do CSCF.Todas as sinalizações SIP passam pelo S-CSCF, ele inspeciona cada mensagem SIP e determina por onde deve passar a mensagem SIP.Realiza o policiamento da rede, por exemplo, um usuário não esta autorizado a estabelecer determinados tipos de sessão, impede os usuários de executar operações não autorizadas.

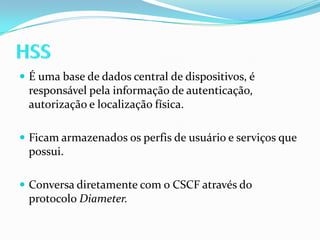

10. HSSÉ uma base de dados central de dispositivos, é responsável pela informação de autenticação, autorização e localização física.Ficam armazenados os perfis de usuário e serviços que possui.Conversa diretamente com o CSCF através do protocolo Diameter.

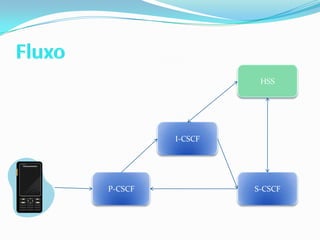

11. HSSI-CSCFP-CSCFS-CSCFFluxo

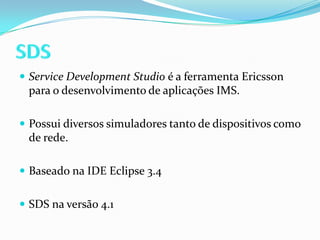

12. SDSServiceDevelopment Studio é a ferramenta Ericsson para o desenvolvimento de aplicações IMS.Possui diversos simuladores tanto de dispositivos como de rede.Baseado na IDE Eclipse 3.4SDS na versão 4.1

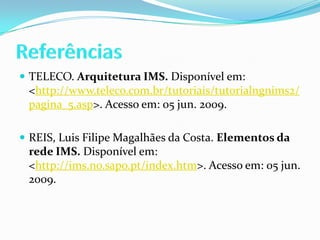

13. ReferênciasTELECO. Arquitetura IMS. Disponível em: <http://www.teleco.com.br/tutoriais/tutorialngnims2/pagina_5.asp>. Acesso em: 05 jun. 2009.REIS, Luis Filipe Magalhães da Costa. Elementos da rede IMS. Disponível em: <http://ims.no.sapo.pt/index.htm>. Acesso em: 05 jun. 2009.

14. ContatoGustavo da Silva Baptistaeng.gustavobaptista@gmail.comhttp://www.tecnologiaims.blogspot.com
