Este documento fornece um relatório sobre a inspeção visual de três chaminés históricas em Salvaterra de Magos. O relatório descreve a estrutura das chaminés, identifica anomalias estruturais causadas por escavações adjacentes, e recomenda reparos e reforços para estabilizar as estruturas.

1. Inspecção VisualChaminés – Salvaterra de MagosReforço e Reabilitação de Estruturas4 de Julho de 20081

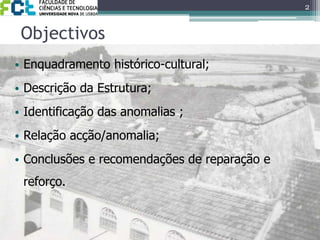

2. Objectivos Enquadramento histórico-cultural;Descrição da Estrutura;Identificação das anomalias ;Relação acção/anomalia;Conclusões e recomendações de reparação e reforço.2

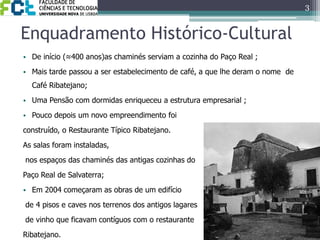

3. Enquadramento Histórico-CulturalDe início (≈400 anos)as chaminés serviam a cozinha do Paço Real ;Mais tarde passou a ser estabelecimento de café, a que lhe deram o nome de Café Ribatejano;Uma Pensão com dormidas enriqueceu a estrutura empresarial ;Pouco depois um novo empreendimento foi construído, o Restaurante Típico Ribatejano. As salas foram instaladas, nos espaços das chaminés das antigas cozinhas do Paço Real de Salvaterra;Em 2004 começaram as obras de um edifício de 4 pisos e caves nos terrenos dos antigos lagares de vinho que ficavam contíguos com o restaurante Ribatejano.3

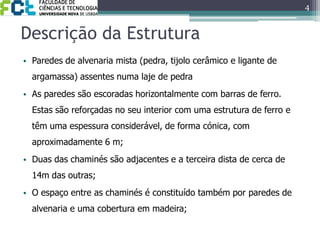

4. Descrição da EstruturaParedes de alvenaria mista (pedra, tijolo cerâmico e ligante de argamassa) assentes numa laje de pedra As paredes são escoradas horizontalmente com barras de ferro. Estas são reforçadas no seu interior com uma estrutura de ferro e têm uma espessura considerável, de forma cónica, com aproximadamente 6 m;Duas das chaminés são adjacentes e a terceira dista de cerca de 14m das outras; O espaço entre as chaminés é constituído também por paredes de alvenaria e uma cobertura em madeira;4

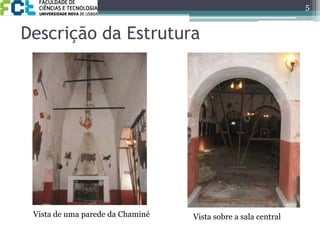

5. Descrição da Estrutura5Vista de uma parede da ChaminéVista sobre a sala central

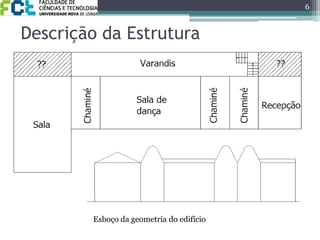

6. Descrição da Estrutura6Esboço da geometria do edifício

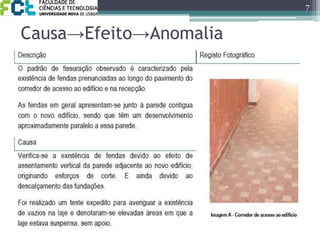

7. Causa->Efeito->Anomalia7

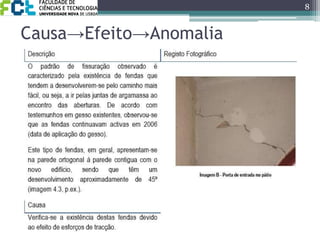

8. Causa->Efeito->Anomalia8

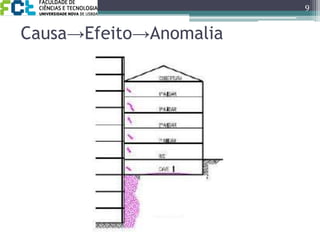

9. Causa->Efeito->Anomalia9

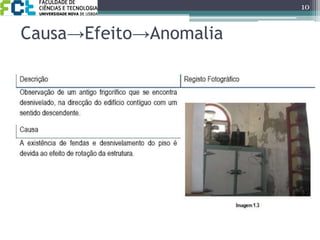

10. Causa->Efeito->Anomalia10

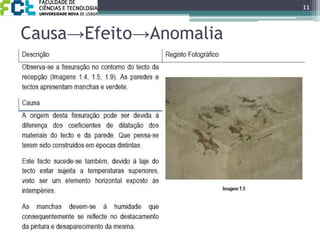

11. Causa->Efeito->Anomalia11

12. Causa->Efeito->Anomalia12

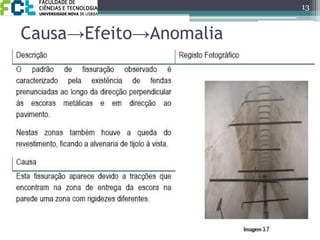

13. Causa->Efeito->Anomalia13

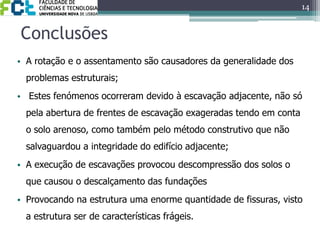

14. Conclusões14A rotação e o assentamento são causadores da generalidade dos problemas estruturais; Estes fenómenos ocorreram devido à escavação adjacente, não só pela abertura de frentes de escavação exageradas tendo em conta o solo arenoso, como também pelo método construtivo que não salvaguardou a integridade do edifício adjacente;A execução de escavações provocou descompressão dos solos o que causou o descalçamento das fundaçõesProvocando na estrutura uma enorme quantidade de fissuras, visto a estrutura ser de características frágeis.

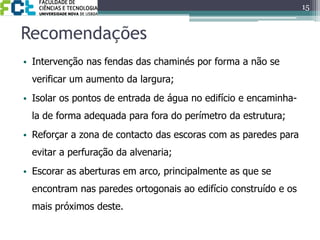

15. Recomendações15Intervenção nas fendas das chaminés por forma a não se verificar um aumento da largura;Isolar os pontos de entrada de água no edifício e encaminha-la de forma adequada para fora do perímetro da estrutura;Reforçar a zona de contacto das escoras com as paredes para evitar a perfuração da alvenaria;Escorar as aberturas em arco, principalmente as que se encontram nas paredes ortogonais ao edifício construído e os mais próximos deste.
