1. HUD
Head Up Display

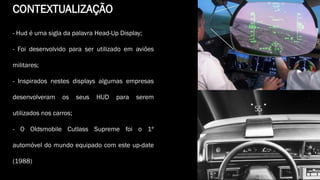

2. CONTEXTUALIZAÇÃO
- Hud é uma sigla da palavra Head-Up Display;
- Foi desenvolvido para ser utilizado em aviões
militares;
- Inspirados nestes displays algumas empresas
desenvolveram os seus HUD para serem
utilizados nos carros;
- O Oldsmobile Cutlass Supreme foi o 1º
automóvel do mundo equipado com este up-date
(1988)

3. Aviação Automóveis
Jogos digitais
HUD:
APLICAÇÕES
Motos

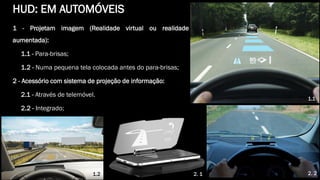

4. 1 - Projetam imagem (Realidade virtual ou realidade
aumentada):
1.1 - Para-brisas;
1.2 - Numa pequena tela colocada antes do para-brisas;
2 - Acessório com sistema de projeção de informação:
2.1 - Através de telemóvel.
2.2 - Integrado;
1.1
2. 22. 11.2
HUD: EM AUTOMÓVEIS

5. Sistema de assistência ao condutor
HUD: OBJETIVO
Transmitir informação sem
necessitar de desviar os
olhos da estrada,
aumentando com isso a
segurança durante a
condução.

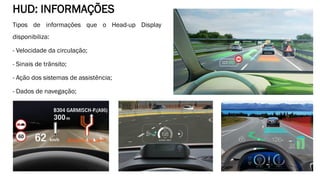

6. HUD: INFORMAÇÕES
Tipos de informações que o Head-up Display
disponibiliza:
- Velocidade da circulação;
- Sinais de trânsito;
- Ação dos sistemas de assistência;
- Dados de navegação;
- Sinais de alerta.

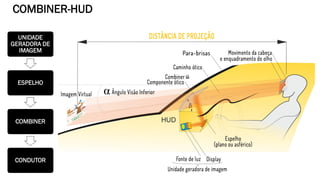

7. UNIDADE
GERADORA DE
IMAGEM
ESPELHO
COMBINER
CONDUTOR
COMBINER-HUD

8. COMBINER-HUD: COMPONENTES
LEGENDA:
1. Estrutura
2. Combiner
3. Discos de elevação
4. Alavancas de elevação
5. Espelho
6. Engrenagem helicoidal
7. Motor de passo
8. Roda dentada
9. Cremalheira
10. Unidade geradora de
imagem
Módulo de
elevação
Módulo de engrenagem
para controlo angular
do Combiner
1
2
3
4
5
9
6 7
8
10

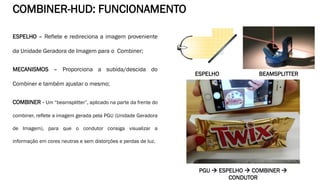

9. ESPELHO – Reflete e redireciona a imagem proveniente
da Unidade Geradora de Imagem para o Combiner;
MECANISMOS – Proporciona a subida/descida do
Combiner e também ajustar o mesmo;
COMBINER - Um “beamsplitter”, aplicado na parte da frente do
combiner, reflete a imagem gerada pela PGU (Unidade Geradora
de Imagem), para que o condutor consiga visualizar a
informação em cores neutras e sem distorções e perdas de luz.
COMBINER-HUD: FUNCIONAMENTO
ESPELHO BEAMSPLITTER
PGU  ESPELHO  COMBINER 
CONDUTOR

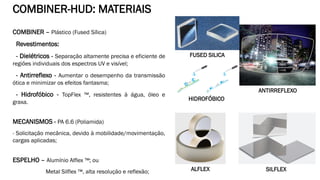

10. COMBINER – Plástico (Fused Sílica)
Revestimentos:
- Dielétricos - Separação altamente precisa e eficiente de
regiões individuais dos espectros UV e visível;
- Antirreflexo - Aumentar o desempenho da transmissão
ótica e minimizar os efeitos fantasma;
- Hidrofóbico - TopFlex ™, resistentes à água, óleo e
graxa.
MECANISMOS - PA 6.6 (Poliamida)
- Solicitação mecânica, devido à mobilidade/movimentação,
cargas aplicadas;
ESPELHO – Alumínio Alflex ™; ou
Metal Silflex ™, alta resolução e reflexão;
COMBINER-HUD: MATERIAIS
FUSED SILICA
HIDROFÓBICO
ANTIRREFLEXO
SILFLEXALFLEX

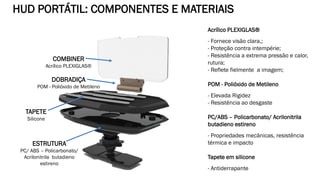

11. COMBINER
Acrílico PLEXIGLAS®
TAPETE
Silicone
DOBRADIÇA
POM - Polióxido de Metileno
ESTRUTURA
PC/ ABS – Policarbonato/
Acrilonitrila butadieno
estireno
Acrílico PLEXIGLAS®
- Fornece visão clara,;
- Proteção contra intempérie;
- Resistência a extrema pressão e calor,
rutura;
- Reflete fielmente a imagem;
POM - Polióxido de Metileno
- Elevada Rigidez
- Resistência ao desgaste
PC/ABS – Policarbonato/ Acrilonitrila
butadieno estireno
- Propriedades mecânicas, resistência
térmica e impacto
Tapete em silicone
- Antiderrapante
HUD PORTÁTIL: COMPONENTES E MATERIAIS

12. PROCESSOS DE FABRICO
AQUECIMENTO
INJEÇÃO
1
2
ARREFECIMENTO
EJEÇÃO
3
4
- Material plástico granulado;
- Colocação material na
tremonha da injetora;
- Aquecimento até ao ponto
de fusão;
- Material fundido e
pressurizado é forçado pelo
parafuso a preencher o
interior do molde.
- Arrefecimento;
- Abertura do molde;
- Ejeção com o auxílio de
ejetores.
MOLDAÇÃO POR INJEÇÃO REVESTIMENTOS/ TRATAMENTOS
Tratamento hidrofóbico
Tratamento antirreflexo
Fused Silica
Filtro dielétrico
Beamsplitter
- Deposição de capas finas;
- Evaporação em alto vácuo;
- Campanas de alto vácuo.

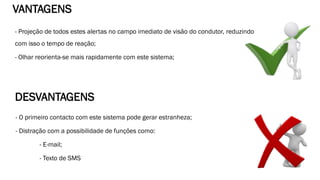

13. - Projeção de todos estes alertas no campo imediato de visão do condutor, reduzindo
com isso o tempo de reação;
- Olhar reorienta-se mais rapidamente com este sistema;
VANTAGENS
DESVANTAGENS
- O primeiro contacto com este sistema pode gerar estranheza;
- Distração com a possibilidade de funções como:
- E-mail;
- Texto de SMS

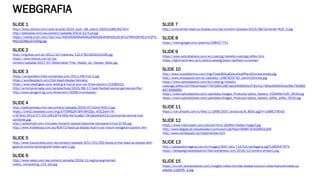

14. SLIDE 1
http://www.caricos.com/cars/a/audi/2014_audi_rs6_avant/1920x1080/82.html
http://taboojive.com/wp-content/uploads/2013/12/hud.jpg
https://media.licdn.com/mpr/mpr/AAEAAQAAAAAAAAsxAAAAJDk4NWNjNzI3LWYxZTMtNDlkNC1hY2FhL
SLIDE 2
http://img.ibxk.com.br/2011/10/materias/11217621819101026.jpg
https://www.flatout.com.br/wp-
content/uploads/2017/07/Oldsmobile_First_Heads_Up_Display_Wide.jpg
SLIDE 3
https://plusaviation.files.wordpress.com/2011/09/hud-1.jpg
https://wordlesstech.com/first-head-display-helmets/
https://www.slashgear.com/adding-a-hud-to-your-car-three-options-23338342/
http://armchairarcade.com/perspectives/2015/06/17/best-football-soccer-games-pre-fifa/
http://www.peugeot-eg.com/showroom/5008/monospace/
SLIDE 4
http://safecarnews.com/wp-content/uploads/2014/07/Conti-HUD-2.jpg
https://cnet2.cbsistatic.com/img/sTT5fRG2K-XFFcWhZQo_xFZLDxA=/fit-
n/970x0/2014/07/23/c0613f7d-f45b-4a7a-a8a7-0418ce43c413/continental-vehicle-hud-
http://odditymall.com/includes/content/upload/exploride-transparent-hud-3745.jpg
http://www.mobilezap.com.au/60472-head-up-display-hud-in-car-mount-navigation-system.htm
SLIDE 5
http://www.inautonews.com/wp-content/uploads/2017/01/CES-Navdy-is-the-head-up-display-with-
SLIDE 6
http://www.valeo.com/wp-content/uploads/2016/11/sigma-augmented-
WEBGRAFIA
SLIDE 7
http://continental-head-up-display.com/wp-content/uploads/2014/08/Combiner-HUD_2.jpg
SLIDE 8
https://www.google.com/patents/US8427751
SLIDE 9
https://www.opticsbalzers.com/en/coating/metallic-coatings/alflex.html
https://lightmachinery.com/optics-catalog/beam-splitters-universal/
SLIDE 10
http://www.crystaltechno.com/Img/FusedSilicaCylindricalPlanoConvexLenses.jpg
http://www.oticapaulo.com.br/uploads//1487623742_carro%20noite.jpg
https://www.opticsbalzers.com/en/coating/metallic-
coatings/silflex.html?download=70cf185ccd87aad34560b0e379141c795ac9fd0b52ee39e750082
9474f08df83
https://www.opticsbalzers.com/userdata/Images_Products/optics_balzers_%20Alflex%20_0516.jpg
https://www.opticsbalzers.com/userdata/Images_Products/optics_balzers_silflex_alflex_0516.jpg
SLIDE 11
https://cdn.shopify.com/s/files/1/1669/2037/products/8_800x.jpg?v=1489279043
SLIDE 12
https://www.intechopen.com/source/html/16394/media/image2.jpg
http://www.degois.pt/visualizador/curriculum.jsp?key=0946742434931200
http://www.cardosoptic.pt/tratamentos.html
SLIDE 13
http://uploaddeimagens.com.br/images/000/191/712/full/vantagens.jpg?1393447972
https://desapegonaoedesamor.files.wordpress.com/2016/12/boneco-errado1.jpg
SLIDE 15
https://s1.cdn.autoevolution.com/images/news/hyundai-teases-kona-on-video-features-head-up-

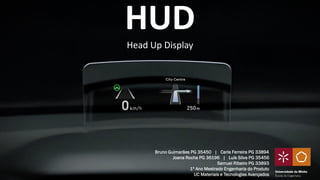

15. Bruno Guimarães PG 35450 | Carla Ferreira PG 33894
