O documento discute válvulas direcionais, incluindo como elas são representadas em circuitos hidráulicos através de símbolos gráficos que indicam número de posições, número de vias e posição normal. Também descreve o funcionamento de diferentes tipos de válvulas direcionais como 2/2 vias, 3/2 vias e 4/3 vias, além de válvulas de controle de pressão como limitadoras e reguladoras.

1. Válvulas Direcionais

2. Tecnologia Hidráulica
12/12/2011 2

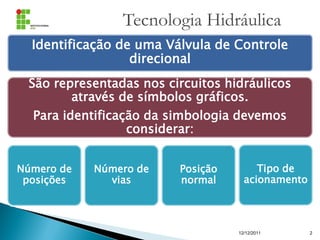

Identificação de uma Válvula de Controle
direcional
São representadas nos circuitos hidráulicos
através de símbolos gráficos.
Para identificação da simbologia devemos
considerar:
Número de
posições
Número de
vias
Posição
normal
Tipo de
acionamento

3. Tecnologia Hidráulica

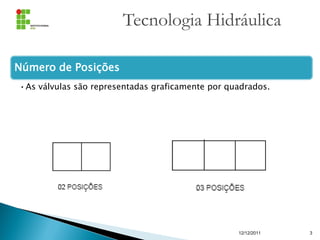

Número de Posições
•As válvulas são representadas graficamente por quadrados.
12/12/2011 3

4. Tecnologia Hidráulica

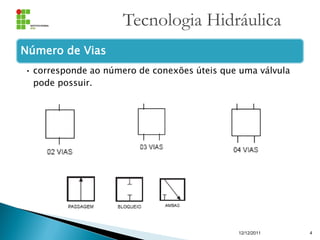

Número de Vias
• corresponde ao número de conexões úteis que uma válvula
pode possuir.
12/12/2011 4

5. Tecnologia Hidráulica
12/12/2011 5

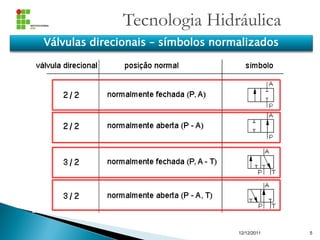

Válvulas direcionais – símbolos normalizados

6. Tecnologia Hidráulica
12/12/2011 6

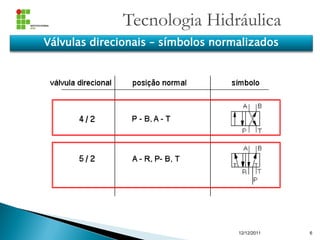

Válvulas direcionais – símbolos normalizados

7. Tecnologia Hidráulica
12/12/2011 7

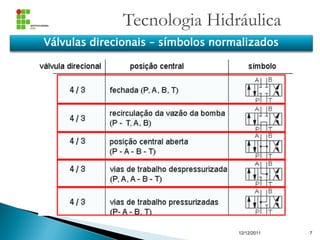

Válvulas direcionais – símbolos normalizados

8. Tecnologia Hidráulica

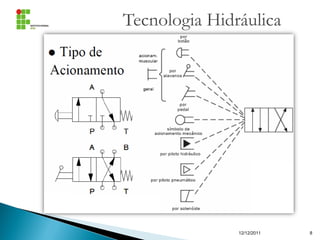

12/12/2011 8

9. Tecnologia Hidráulica
12/12/2011 9

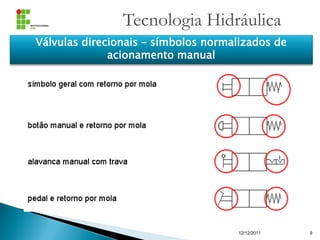

Válvulas direcionais – símbolos normalizados de
acionamento manual

10. Tecnologia Hidráulica
12/12/2011 10

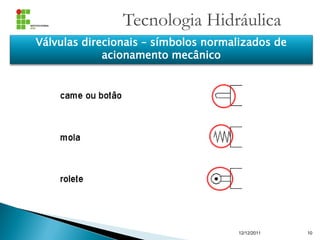

Válvulas direcionais – símbolos normalizados de
acionamento mecânico

11. Tecnologia Hidráulica
12/12/2011 11
2/2 vias N.F.
A
P
Válvula direcional – Funcionamento

12. Tecnologia Hidráulica
12/12/2011 12

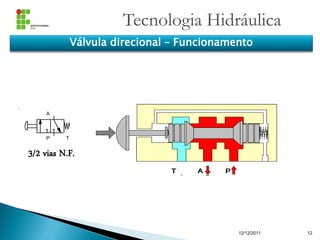

3/2 vias N.F.
A
P T
Válvula direcional – Funcionamento

13. Tecnologia Hidráulica
12/12/2011 13
Válvula direcional 3/2 vias N.F como elemento de comando

14. Tecnologia Hidráulica
12/12/2011 14

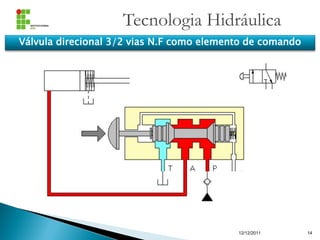

Válvula direcional 3/2 vias N.F como elemento de comando

15. Tecnologia Hidráulica
12/12/2011 15
Válvula direcional 3/2 vias N.F como elemento de comando

16. Tecnologia Hidráulica
12/12/2011 16

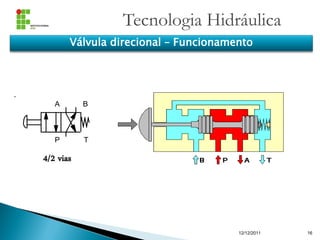

4/2 vias
A B
P T
Válvula direcional – Funcionamento

17. Tecnologia Hidráulica
12/12/2011 17
A B
P T
Válvula direcional centro tandem – Funcionamento
4/3 vias

18. Tecnologia Hidráulica
12/12/2011 18

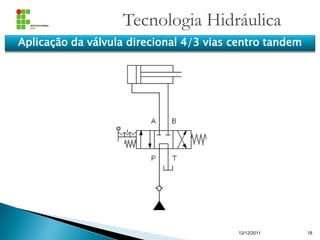

Aplicação da válvula direcional 4/3 vias centro tandem

19. Tecnologia Hidráulica
12/12/2011 19
A B
P T

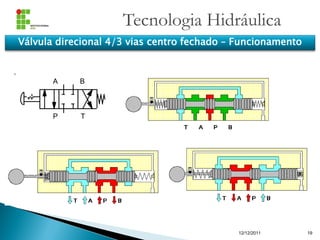

Válvula direcional 4/3 vias centro fechado – Funcionamento

20. Tecnologia Hidráulica
12/12/2011 20

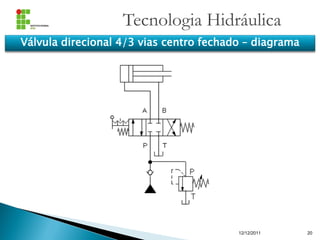

Válvula direcional 4/3 vias centro fechado – diagrama

21. Tecnologia Hidráulica
12/12/2011 21
Válvulas de Controle
de Pressão.

22. Tecnologia Hidráulica
12/12/2011 22

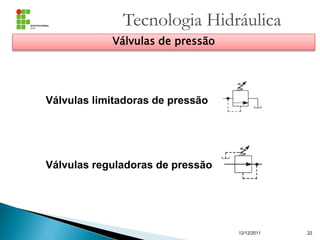

Válvulas de pressão
Válvulas limitadoras de pressão
Válvulas reguladoras de pressão

23. Tecnologia Hidráulica
12/12/2011 23

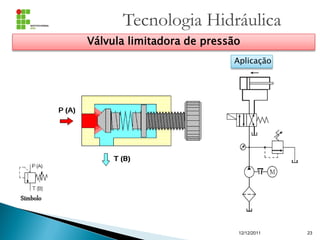

Válvula limitadora de pressão
Símbolo
Aplicação

24. Tecnologia Hidráulica
12/12/2011
24

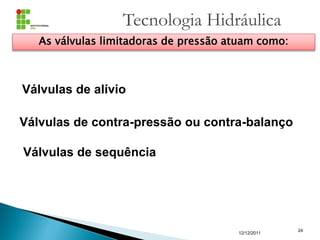

As válvulas limitadoras de pressão atuam como:
Válvulas de contra-pressão ou contra-balanço
Válvulas de alívio
Válvulas de sequência

25. Tecnologia Hidráulica
12/12/2011 25

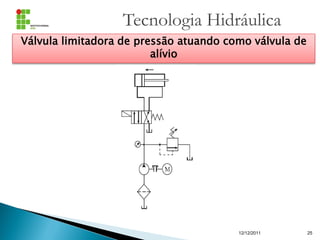

Válvula limitadora de pressão atuando como válvula de
alívio

26. Tecnologia Hidráulica
12/12/2011 26

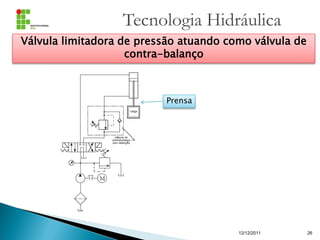

Válvula limitadora de pressão atuando como válvula de
contra-balanço
Prensa

27. Tecnologia Hidráulica
12/12/2011 27

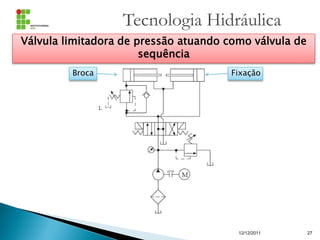

Válvula limitadora de pressão atuando como válvula de
sequência
Broca Fixação

28. Tecnologia Hidráulica
12/12/2011 28

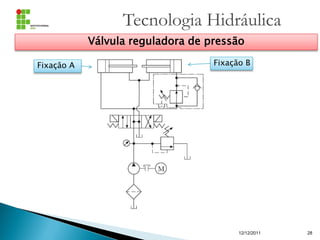

Válvula reguladora de pressão
Fixação BFixação A

29. Tecnologia Hidráulica
29
FIM
