1. Pára-raios
para linhas de
transmissão
para uma elevada
confiabilidade do
sistema
Power Transmission and Distribution

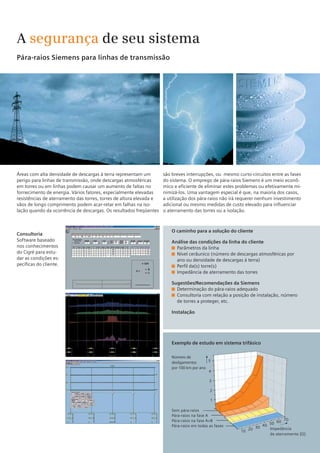

2. A segurança de seu sistema
Pára-raios Siemens para linhas de transmissão
Áreas com alta densidade de descargas à terra representam um são breves interrupções, ou mesmo curto-circuitos entre as fases
perigo para linhas de transmissão, onde descargas atmosféricas do sistema. O emprego de pára-raios Siemens é um meio econô-
em torres ou em linhas podem causar um aumento de faltas no mico e eficiente de eliminar estes problemas ou efetivamente mi-
fornecimento de energia. Vários fatores, especialmente elevadas nimizá-los. Uma vantagem especial é que, na maioria dos casos,
resistências de aterramento das torres, torres de altura elevada e a utilização dos pára-raios não irá requerer nenhum investimento
vãos de longo comprimento podem acar-retar em falhas na iso- adicional ou mesmo medidas de custo elevado para influenciar
lação quando da ocorrência de descargas. Os resultados freqüentes o aterramento das torres ou a isolação.
O caminho para a solução do cliente
Consultoria
Software baseado Análise das condições da linha do cliente
nos conhecimentos Parâmetros da linha
do Cigré para estu- Nível cerâunico (número de descargas atmosféricas por
dar as condições es- ano ou densidade de descargas à terra)
pecíficas do cliente. Perfil da(s) torre(s)
Impedância de aterramento das torres
Sugestões/Recomendações da Siemens
Determinação do pára-raios adequado
Consultoria com relação a posição de instalação, número
de torres a proteger, etc.
Instalação
Exemplo de estudo em sistema trifásico
Número de
desligamentos 5
por 100 km por ano
4
3
2
1
Sem pára-raios
Pára-raios na fase A
Pára-raios na fase A+B 60 70
Pára-raios em todas as fases 30 40 50
Impedância
10 20
de aterramento [Ω]

3. 1 Cadeia de isoladores Cadeia de isoladores
Dispositivo
3 desconector
Cabo de aterramento
Pára-raios
Pára-raios
Dispositivo desconector
Dispositivo desconector
2
Cadeia de isoladores
Três exemplos
Pára-raios 1 Suspenso na linha
2 Suspenso no isolador
3 Montado no braço da torre
Maior flexibilidade Também são possíveis outros
O emprego de pára-raios Siemens proporciona uma maior arranjos de montagem
flexibilidade sem custos adicionais. No caso de uma adaptação
para elevar a tensão de transmissão do sistema, eles geralmente
ajudam a poupar custos, eliminando a necessidade de cabos
guardas adicionais ou troca de isoladores. Adicionalmente os Maior confiabilidade para sua linha
pára-raios Siemens reduzem efetivamente surtos de manobra. de transmissão frente a:
Além disto, eles permitem novas configurações de linhas de Alta densidade de descargas à terra
transmissão, bastante compactas e portanto de custo optimizado, Locais expostos (por exemplo, regiões
sem ou com quantidade inferior de cabos-guardas. montanhosas)
Elevadas resistências de aterramento
Para redes de alta e média tensão Torres de altura elevada e/ou vãos de
Os pára-raios Siemens da série 3EL (para redes de alta tensão), longo comprimento
assim como da série 3EK7 (para redes de média tensão) são
característicos por combinarem em um projeto, peso reduzido Pára-raios ajudam a reduzir custos, pois:
com elevada estabilidade elétrica e mecânica. De maneira a Mantêm ou melhoram a confiabilidade quando
otimizar a adaptação de nossos pára-raios para as suas aplicações elevando a tensão de transmissão do sistema
específicas, oferecemos, além de nosso produto, estudos especí- Não se necessitam cabos-guardas adicionais
ficos e verificações de requisitos de campo. Contate-nos agora Não se necessita substituir os isoladores
para encontrar a melhor solução para aumentar a confiabilidade existentes
e segurança de seu sistema de fornecimento de energia. Menor ocorrência de surtos de manobra
Solução eficiente e econômica
Pára-raios para maior flexibilidade
Projetos compactos de linhas aéreas, permitindo
eliminar os cabos-guardas
Aumento da segurança das subestações
