1. GUIA DA
DOCUMENTAÇÃO
DE
PROJETO
FOTOVOLTAICO
10 Itens que não podem faltar
na entrega de projetos de
microgeração fotovoltaica

2. 2
Sumário
Introdução ......................................................................3
1 - Formulário de solicitação de acesso .......................... 8
2 - ART ............................................................................. 9
3 - Lista de unidades consumidoras ...............................14
4 - Projeto Elétrico ......................................................... 15
5 - Plantas de situação ....................................................18
6 - Detalhamentos ..........................................................19
7 - Memorial descritivo e memorial de cálculo ..............20
8 - Lista de materiais .......................................................21
9 - Certificado de conformidade dos inversores .............22
10 -Instrumento Jurídico ................................................26
11 - Dicas para elaboração de projetos fotovoltaicos .... 27

3. 3
Introdução
A conexão de geradores de energia fotovoltaica conectados à rede é permitida
pela ANEEL através da resolução 482 de 2012. Desde então as distribuidoras
passaram a aceitar que seus clientes gerassem a própria energia e pudessem
também disponibilizar a potência excedente à rede de distribuição. -
Apesar de ainda não ser possível – para a maioria dos consumidores – vender
essa energia gerada e, apenas obter uma compensação na tarifa, o mercado
de instalação de energia solar fotovoltaica vem crescendo no país.

4. 4

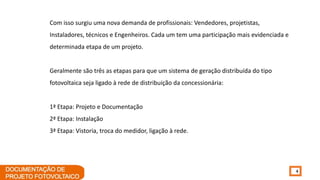

Com isso surgiu uma nova demanda de profissionais: Vendedores, projetistas,
Instaladores, técnicos e Engenheiros. Cada um tem uma participação mais evidenciada e
determinada etapa de um projeto.
Geralmente são três as etapas para que um sistema de geração distribuída do tipo
fotovoltaica seja ligado à rede de distribuição da concessionária:
1ª Etapa: Projeto e Documentação
2ª Etapa: Instalação
3ª Etapa: Vistoria, troca do medidor, ligação à rede.

5. 5

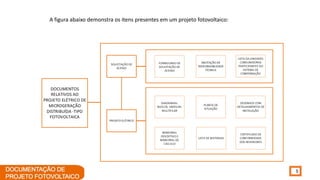

A figura abaixo demonstra os itens presentes em um projeto fotovoltaico:

6. 6

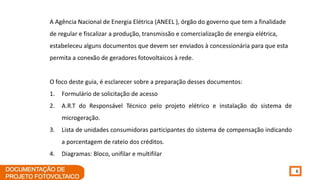

A Agência Nacional de Energia Elétrica (ANEEL ), órgão do governo que tem a finalidade
de regular e fiscalizar a produção, transmissão e comercialização de energia elétrica,
estabeleceu alguns documentos que devem ser enviados à concessionária para que esta
permita a conexão de geradores fotovoltaicos à rede.
O foco deste guia, é esclarecer sobre a preparação desses documentos:
1. Formulário de solicitação de acesso
2. A.R.T do Responsável Técnico pelo projeto elétrico e instalação do sistema de
microgeração.
3. Lista de unidades consumidoras participantes do sistema de compensação indicando
a porcentagem de rateio dos créditos.
4. Diagramas: Bloco, unifilar e multifilar

7. 7

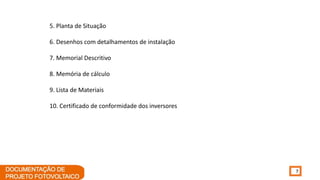

5. Planta de Situação
6. Desenhos com detalhamentos de instalação
7. Memorial Descritivo
8. Memória de cálculo
9. Lista de Materiais
10. Certificado de conformidade dos inversores

8. 8

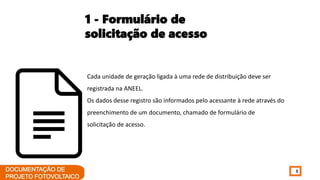

Cada unidade de geração ligada à uma rede de distribuição deve ser
registrada na ANEEL.
Os dados desse registro são informados pelo acessante à rede através do
preenchimento de um documento, chamado de formulário de
solicitação de acesso.
1 - Formulário de
solicitação de acesso

9. 9

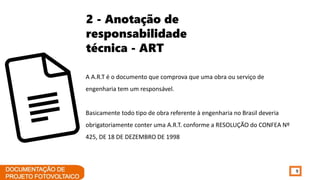

2 - Anotação de
responsabilidade
técnica - ART
A A.R.T é o documento que comprova que uma obra ou serviço de
engenharia tem um responsável.
Basicamente todo tipo de obra referente à engenharia no Brasil deveria
obrigatoriamente conter uma A.R.T. conforme a RESOLUÇÃO do CONFEA Nº
425, DE 18 DE DEZEMBRO DE 1998

10. 10

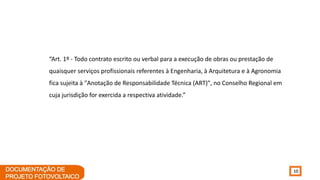

“Art. 1º - Todo contrato escrito ou verbal para a execução de obras ou prestação de
quaisquer serviços profissionais referentes à Engenharia, à Arquitetura e à Agronomia
fica sujeita à "Anotação de Responsabilidade Técnica (ART)", no Conselho Regional em
cuja jurisdição for exercida a respectiva atividade.”

11. 11

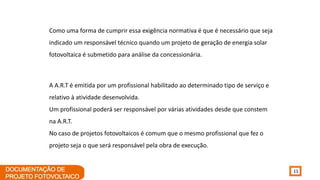

A A.R.T é emitida por um profissional habilitado ao determinado tipo de serviço e
relativo à atividade desenvolvida.
Um profissional poderá ser responsável por várias atividades desde que constem
na A.R.T.
No caso de projetos fotovoltaicos é comum que o mesmo profissional que fez o
projeto seja o que será responsável pela obra de execução.
Como uma forma de cumprir essa exigência normativa é que é necessário que seja
indicado um responsável técnico quando um projeto de geração de energia solar
fotovoltaica é submetido para análise da concessionária.

12. 12

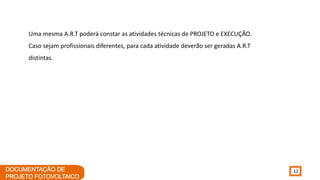

Uma mesma A.R.T poderá constar as atividades técnicas de PROJETO e EXECUÇÃO.
Caso sejam profissionais diferentes, para cada atividade deverão ser geradas A.R.T
distintas.

13. 13

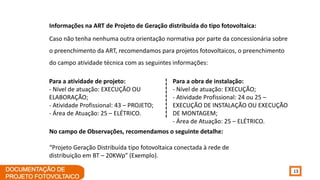

Informações na ART de Projeto de Geração distribuída do tipo fotovoltaica:
Caso não tenha nenhuma outra orientação normativa por parte da concessionária sobre
o preenchimento da ART, recomendamos para projetos fotovoltaicos, o preenchimento
do campo atividade técnica com as seguintes informações:
Para a atividade de projeto:
- Nível de atuação: EXECUÇÃO OU
ELABORAÇÃO;
- Atividade Profissional: 43 – PROJETO;
- Área de Atuação: 25 – ELÉTRICO.
Para a obra de instalação:
- Nível de atuação: EXECUÇÃO;
- Atividade Profissional: 24 ou 25 –
EXECUÇÃO DE INSTALAÇÃO OU EXECUÇÃO
DE MONTAGEM;
- Área de Atuação: 25 – ELÉTRICO.
No campo de Observações, recomendamos o seguinte detalhe:
“Projeto Geração Distribuída tipo fotovoltaica conectada à rede de
distribuição em BT – 20KWp” (Exemplo).

14. 14

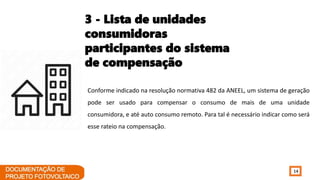

Conforme indicado na resolução normativa 482 da ANEEL, um sistema de geração
pode ser usado para compensar o consumo de mais de uma unidade
consumidora, e até auto consumo remoto. Para tal é necessário indicar como será
esse rateio na compensação.
3 - Lista de unidades
consumidoras
participantes do sistema
de compensação

15. 15

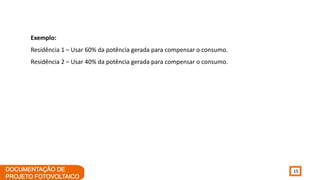

Exemplo:
Residência 1 – Usar 60% da potência gerada para compensar o consumo.
Residência 2 – Usar 40% da potência gerada para compensar o consumo.

16. 16
4 - Projeto elétrico das
instalações de conexão
Um projeto elétrico fotovoltaico bem detalhado, deve
conter no mínimo as seguintes partes:
• Diagrama de blocos
• Diagrama Unifilar
• Diagrama Multifilar
• Memória dos cálculos de: Condutores, proteção, aterramento,
determinação da potência de geração,
• Detalhamentos: típicos de instalação, conexões, aterramento.

17. 17

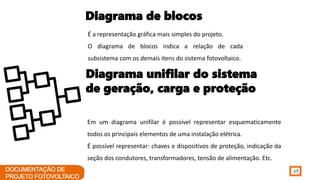

Diagrama de blocos
É a representação gráfica mais simples do projeto.
O diagrama de blocos indica a relação de cada
subsistema com os demais itens do sistema fotovoltaico.
Diagrama unifilar do sistema
de geração, carga e proteção
Em um diagrama unifilar é possível representar esquematicamente
todos os principais elementos de uma instalação elétrica.
É possível representar: chaves e dispositivos de proteção, indicação da
seção dos condutores, transformadores, tensão de alimentação. Etc.

18. 18
Diagrama multifilar do
sistema de geração, carga e
proteção
Em um diagrama multifilar é possível representar a ligação dos
elementos condutor por condutor, de forma que seja possível
identificar detalhes de ligação do circuito.

19. 19

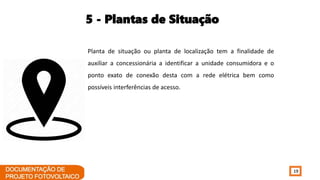

5 - Plantas de Situação
Planta de situação ou planta de localização tem a finalidade de
auxiliar a concessionária a identificar a unidade consumidora e o
ponto exato de conexão desta com a rede elétrica bem como
possíveis interferências de acesso.

20. 20

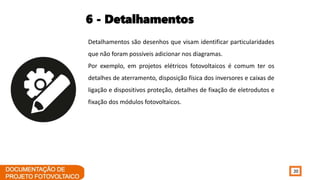

6 - Detalhamentos
Detalhamentos são desenhos que visam identificar particularidades
que não foram possíveis adicionar nos diagramas.
Por exemplo, em projetos elétricos fotovoltaicos é comum ter os
detalhes de aterramento, disposição física dos inversores e caixas de
ligação e dispositivos proteção, detalhes de fixação de eletrodutos e
fixação dos módulos fotovoltaicos.

21. 21

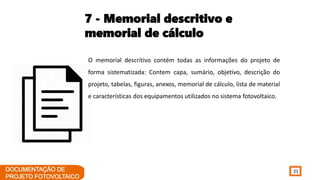

7 - Memorial descritivo e
memorial de cálculo
O memorial descritivo contém todas as informações do projeto de
forma sistematizada: Contem capa, sumário, objetivo, descrição do
projeto, tabelas, figuras, anexos, memorial de cálculo, lista de material
e características dos equipamentos utilizados no sistema fotovoltaico.

22. 22

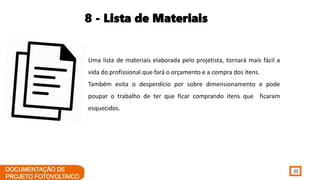

8 - Lista de Materiais
Uma lista de materiais elaborada pelo projetista, tornará mais fácil a
vida do profissional que fará o orçamento e a compra dos itens.
Também evita o desperdício por sobre dimensionamento e pode
poupar o trabalho de ter que ficar comprando itens que ficaram
esquecidos.

23. 23

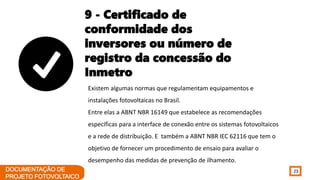

9 - Certificado de
conformidade dos
inversores ou número de
registro da concessão do
Inmetro
Existem algumas normas que regulamentam equipamentos e
instalações fotovoltaicas no Brasil.
Entre elas a ABNT NBR 16149 que estabelece as recomendações
específicas para a interface de conexão entre os sistemas fotovoltaicos
e a rede de distribuição. E também a ABNT NBR IEC 62116 que tem o
objetivo de fornecer um procedimento de ensaio para avaliar o
desempenho das medidas de prevenção de ilhamento.

24. 24

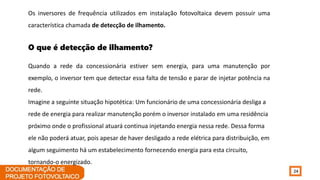

Os inversores de frequência utilizados em instalação fotovoltaica devem possuir uma
característica chamada de detecção de ilhamento.
O que é detecção de ilhamento?
Quando a rede da concessionária estiver sem energia, para uma manutenção por
exemplo, o inversor tem que detectar essa falta de tensão e parar de injetar potência na
rede.
Imagine a seguinte situação hipotética: Um funcionário de uma concessionária desliga a
rede de energia para realizar manutenção porém o inversor instalado em uma residência
próximo onde o profissional atuará continua injetando energia nessa rede. Dessa forma
ele não poderá atuar, pois apesar de haver desligado a rede elétrica para distribuição, em
algum seguimento há um estabelecimento fornecendo energia para esta circuito,
tornando-o energizado.

25. 25

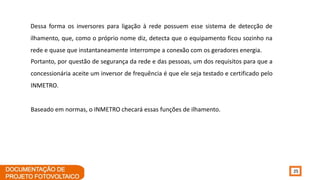

Dessa forma os inversores para ligação à rede possuem esse sistema de detecção de
ilhamento, que, como o próprio nome diz, detecta que o equipamento ficou sozinho na
rede e quase que instantaneamente interrompe a conexão com os geradores energia.
Portanto, por questão de segurança da rede e das pessoas, um dos requisitos para que a
concessionária aceite um inversor de frequência é que ele seja testado e certificado pelo
INMETRO.
Baseado em normas, o INMETRO checará essas funções de ilhamento.

26. 26

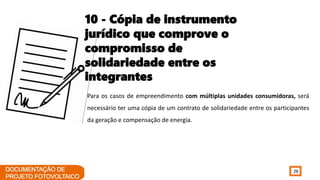

Para os casos de empreendimento com múltiplas unidades consumidoras, será
necessário ter uma cópia de um contrato de solidariedade entre os participantes
da geração e compensação de energia.
10 - Cópia de instrumento
jurídico que comprove o
compromisso de
solidariedade entre os
integrantes

27. 27

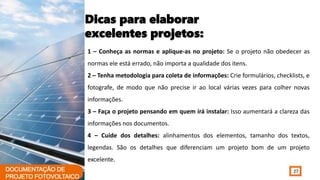

Dicas para elaborar
excelentes projetos:
1 – Conheça as normas e aplique-as no projeto: Se o projeto não obedecer as
normas ele está errado, não importa a qualidade dos itens.
2 – Tenha metodologia para coleta de informações: Crie formulários, checklists, e
fotografe, de modo que não precise ir ao local várias vezes para colher novas
informações.
3 – Faça o projeto pensando em quem irá instalar: Isso aumentará a clareza das
informações nos documentos.
4 – Cuide dos detalhes: alinhamentos dos elementos, tamanho dos textos,
legendas. São os detalhes que diferenciam um projeto bom de um projeto
excelente.

28. Esperamos ter contribuído com seu conhecimento sobre a documentação de
projetos fotovoltaicos. Recomendamos que coloque essas dicas em prática e
sempre busque conhecimento, pois o mercado exigirá profissionais cada vez
mais capazes.
Periodicamente publicamos artigos sobre energia fotovoltaico no site:
www.projetofotovolt.com.br.
Caso queira entrar em contato, mande um e-mail para
contato@projetofotovolt.com.br

29. Através da elaboração de projetos fotovoltaicos e consultoria, ajudamos
profissionais do setor a serem mais eficientes.
ALEINILDER FELIPE | CARLOS CAMPOS
Este guia foi produzido por:

30. 30
Consultoria e elaboração de projetos fotovoltaicos
