O documento discute os principais componentes de sistemas hidráulicos e pneumáticos, incluindo como medir potência, grupos de acionamento, reservatórios, filtros e tipos de bombas.

1. Hidráulica e Pneumática
ENERGIA E POTÊNCIA

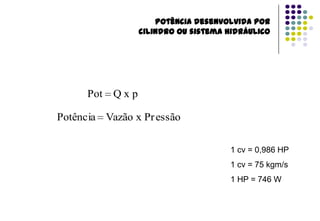

2. Potência desenvolvida por
cilindro ou sistema hidráulico
Pot
Qxp
Potência Vazão x Pr essão
1 cv = 0,986 HP
1 cv = 75 kgm/s
1 HP = 746 W

3. Hidráulica e Pneumática
GRUPO DE ACIONAMENTO

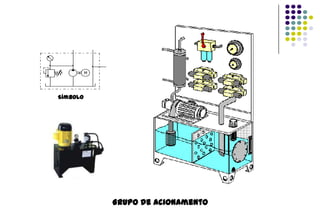

4. Símbolo
Grupo de acionamento

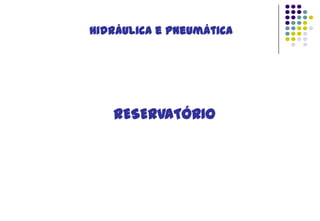

5. Hidráulica e Pneumática
RESERVATÓRIO

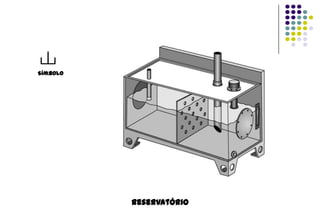

6. Símbolo
Reservatório

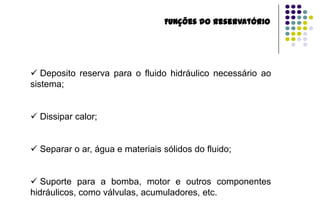

7. Funções do reservatório
 Deposito reserva para o fluido hidráulico necessário ao
sistema;
 Dissipar calor;
 Separar o ar, água e materiais sólidos do fluido;
 Suporte para a bomba, motor e outros componentes
hidráulicos, como válvulas, acumuladores, etc.

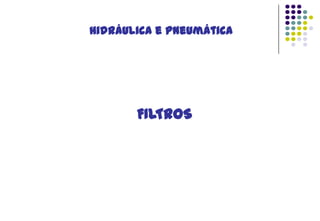

8. Hidráulica e Pneumática
FILTROS

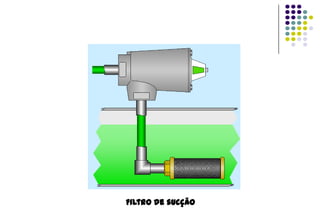

9. Filtro de sucção

10. Símbolo
Funcionamento do Filtro

11. Hidráulica e Pneumática
BOMBAS

12. Bombeamento

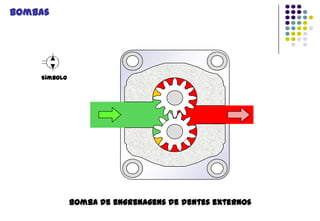

13. Bombas
Símbolo
Bomba de engrenagens de dentes externos

14. Bombas
Símbolo
Bomba de engrenagens de dentes internos

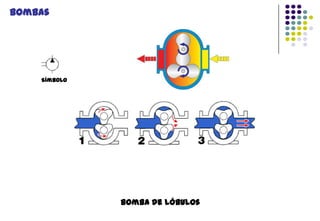

15. Bombas
Símbolo
Bomba de lóbulos

16. Bombas
Símbolo

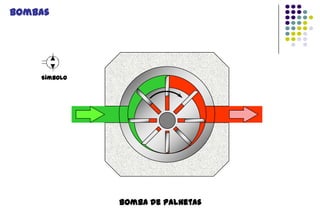

Bomba de palhetas

17. Bombas
Símbolo

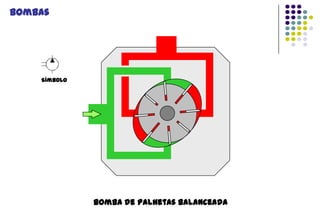

Bomba de palhetas balanceada

18. Bombas
Símbolo

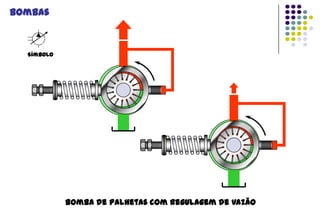

Bomba de palhetas com regulagem de vazão

19. Bombas
Símbolo
Bomba de pistões radiais

20. Bombas
Símbolo
Bomba de pistões axiais

21. Bombas
Símbolo

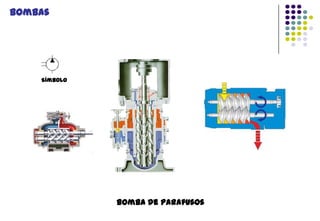

Bomba de parafusos
