GOM - Novo ATOS Plus

10o Seminário de Tecnologias Robtec
ATOS Plus:
Fotogrametria Integrada para
Metrologia 3D Automatizada

Agosto 2013

GOM

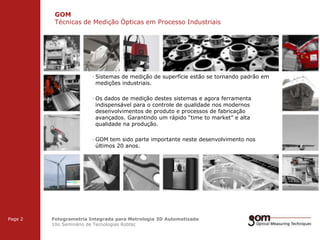

Técnicas de Medição Ópticas em Processo Industriais
2-Frame Setup / Frame 1


· Sistemas de medição de superfície estão se tornando padrão em
medições industriais.
· Os dados de medição destes sistemas e agora ferramenta
indispensável para o controle de qualidade nos modernos
desenvolvimentos de produto e processos de fabricação
avançados. Garantindo um rápido “time to market” e alta
qualidade na produção.
· GOM tem sido parte importante neste desenvolvimento nos
últimos 20 anos.


Page 2


Fotogrametria Integrada para Metrologia 3D Automatizada

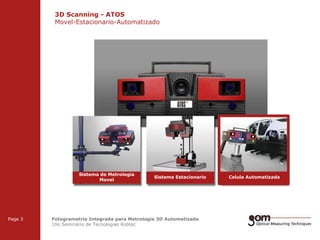

3D Scanning - ATOS
Movel-Estacionario-Automatizado

Sistema de Metrologia
Movel


Page 3


Sistema Estacionario



Celula Automatizada


Fotogrametria - TRITOP
CMM Movel – Sistema de Referencia


One Sensor Head | Modular Design | Easy Setup

CMM Optica Movel


Page 4

Resultados Ccaros para
qualquer dim. de objeto



Referencia para
Scaneamento

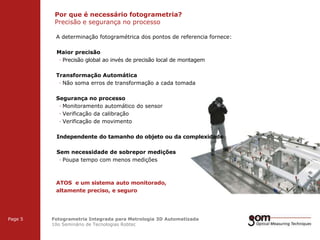

Por que é necessário fotogrametria?
Precisão e segurança no processo


A determinação fotogramétrica dos pontos de referencia fornece:
Maior precisão
· Precisão global ao invés de precisão local de montagem
Transformação Automática
· Não soma erros de transformação a cada tomada
Segurança no processo
· Monitoramento automático do sensor
· Verificação da calibração
· Verificação de movimento
Independente do tamanho do objeto ou da complexidade
Sem necessidade de sobrepor medições
· Poupa tempo com menos medições

ATOS e um sistema auto monitorado,
altamente preciso, e seguro

Page 5

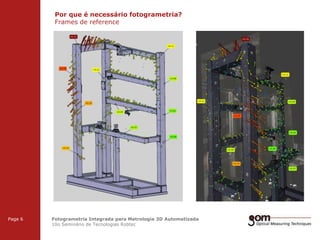

Por que é necessário fotogrametria?
Frames de reference


Page 6





Metrologia Automatizada
Benefícios


Benefícios da automação de processos
· Fluxos de trabalho automáticos e
otimizados
· Alta transferência
· Eliminação da influencia de usuários
· Livre de falhas humanas


Page 7

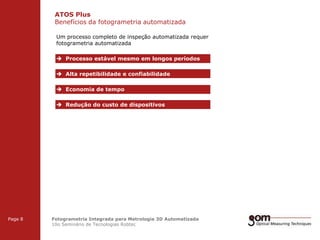

ATOS Plus
Benefícios da fotogrametria automatizada


Um processo completo de inspeção automatizada requer
fotogrametria automatizada

 Processo estável mesmo em longos períodos
 Alta repetibilidade e confiabilidade
 Economia de tempo
 Redução do custo de dispositivos


Page 8




ATOS Plus



· Precisão dos dispositivos pode ser afetada por:
· Influencia da Temperatura
· Influencia Mecânica
· ATOS e um sistema auto monitorado, e pode detectar
estas mudanças automaticamente e iniciar uma
medição fotogramétrica
Fotogrametria automática fornece uma medição
nova, e altamente precisa do sistema de referencia.
Não existindo necessidade de um dispositivo com
estabilidade a longo prazo.



Page 9




ATOS Plus



· Fotogrametria produz resultados altamente precisos
· Resultados de medições manuais podem ser
influenciadas pelo operador
· O operador nem sempre consegue posições idênticas
Medições de fotogrametria automática são sempre
idênticas independente do operador



Page 10

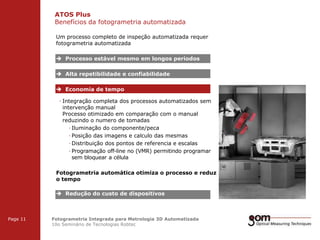

ATOS Plus



 Processo estável mesmo em longos periodos
· Integração completa dos processos automatizados sem
intervenção manual
Processo otimizado em comparação com o manual
reduzindo o numero de tomadas
· Iluminação do componente/peca
· Posição das imagens e calculo das mesmas
· Distribuição dos pontos de referencia e escalas
· Programação off-line no (VMR) permitindo programar
sem bloquear a célula
Fotogrametria automática otimiza o processo e reduz
o tempo

Page 11

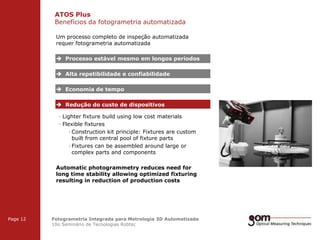

ATOS Plus


Um processo completo de inspeção automatizada
requer fotogrametria automatizada

 Processo estável mesmo em longos periodos
· Lighter fixture build using low cost materials
· Flexible fixtures
· Construction kit principle: Fixtures are custom
built from central pool of fixture parts
· Fixtures can be assembled around large or
complex parts and components
Automatic photogrammetry reduces need for
long time stability allowing optimized fixturing
resulting in reduction of production costs


Page 12




ATOS Plus

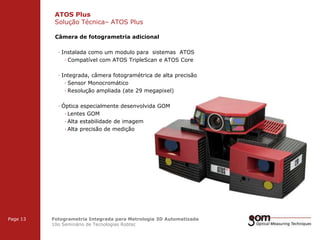

Solução Técnica– ATOS Plus


Câmera de fotogrametria adicional
· Instalada como um modulo para sistemas ATOS
· Compatível com ATOS TripleScan e ATOS Core
· Integrada, câmera fotogramétrica de alta precisão
· Sensor Monocromático
· Resolução ampliada (ate 29 megapixel)
· Óptica especialmente desenvolvida GOM
· Lentes GOM
· Alta estabilidade de imagem
· Alta precisão de medição


Page 13




ATOS Plus

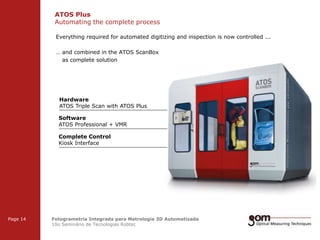

Automating the complete process


Everything required for automated digitizing and inspection is now controlled ...
… and combined in the ATOS ScanBox
as complete solution

Hardware
ATOS Triple Scan with ATOS Plus
Software
ATOS Professional + VMR

Complete Control
Kiosk Interface


Page 14

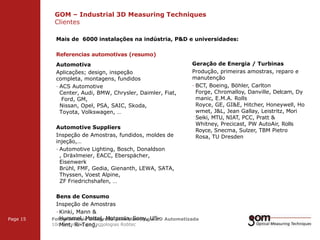

GOM – Industrial 3D Measuring Techniques
Clientes


Mais de 6000 instalações na indústria, P&D e universidades:
Referencias automotivas (resumo)
Automotiva
Aplicações; design, inspeção
completa, montagens, fundidos
· ACS Automotive
Center, Audi, BMW, Chrysler, Daimler, Fiat,
Ford, GM,
Nissan, Opel, PSA, SAIC, Skoda,
Toyota, Volkswagen, …
Automotive Suppliers
Inspeção de Amostras, fundidos, moldes de
injeção,…
· Automotive Lighting, Bosch, Donaldson
, Dräxlmeier, EACC, Eberspächer,
Eisenwerk
Brühl, FMF, Gedia, Gienanth, LEWA, SATA,
Thyssen, Voest Alpine,
ZF Friedrichshafen, …

Page 15

Geração de Energia / Turbinas
Produção, primeiras amostras, reparo e
manutenção
· BCT, Boeing, Böhler, Carlton
Forge, Chromalloy, Danville, Delcam, Dy
manic, E.M.A. Rolls
Royce, GE, GI&E, Hitcher, Honeywell, Ho
wmet, J&L, Jean Gallay, Leistritz, Mori
Seiki, MTU, NIAT, PCC, Pratt &
Whitney, Precicast, PW AutoAir, Rolls
Royce, Snecma, Sulzer, TBM Pietro
Rosa, TU Dresden

Bens de Consumo
3-Frame Amostras
Inspeção de Setup / Frame 1
· Kinki, Mann &
Hummel, Mattel, Motorola, Sony, USFotogrametria Integrada para Metrologia 3D Automatizada
Mint, Ri-Teng, …


GOM – Industrial 3D Measuring Techniques
Clientes


Mais de 6000 instalações na indústria, P&D e universidades:
Referencias automotivas (resumo)
Automotiva
Aplicações; design, inspeção
completa, montagens, fundidos
· ACS Automotive
Center, Audi, BMW, Chrysler, Daimler, F
iat, Ford, GM, Nissan, Opel, PSA, SAIC,
Skoda, Toyota, Volkswagen, …
Automotive Suppliers
Inspeção de Amostras, fundidos, moldes de
injeção,…
· Automotive Lighting, Bosch, Donaldson
, Dräxlmeier, EACC, Eberspächer, Eisenw
erk
Brühl, FMF, Gedia, Gienanth, LEWA, SATA
, Thyssen, Voest Alipine,
ZF Friedrichshafen, …

Page 16

Geração de Energia / Turbinas
Produção, primeiras amostras, reparo e
manutenção
· BCT, Boeing, Böhler, Carlton
Forge, Chromalloy, Danville, Delcam, Dy
manic, E.M.A. Rolls
Royce, GE, GI&E, Hitcher, Honeywell, Ho
wmet, J&L, Jean Gallay, Leistritz, Mori
Seiki, MTU, NIAT, PCC, Pratt &
Whitney, Precicast, PW AutoAir, Rolls
Royce, Snecma, Sulzer, TBM Pietro
Rosa, TU Dresden, ..

Bens de Consumo
Inspeção de Amostras
3-Frame Setup
· Kinki, Mann & / Frame 1
Hummel, Mattel, Motorola, Sony, USMint, Ri-Teng, …

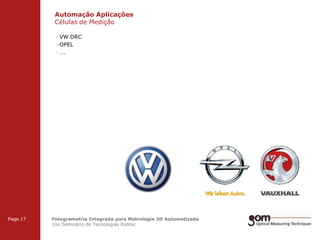

Automação Aplicações
Células de Medição


· VW DRC
· OPEL
· ….


Page 17




ATOS Project Cells
ATOS Standard Cell: Instalação na Opel


Page 18





ATOS Project Cells
ATOS Double Robot Cell: Instalação na Volkswagen


Page 19





ATOS Project Cells

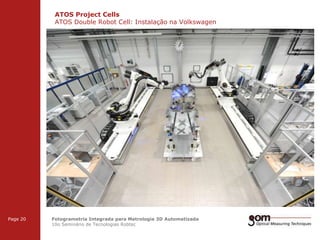

ATOS Double Robot Cell: Instalação na Volkswagen


Page 20





Automação In Line

A nova fronteira

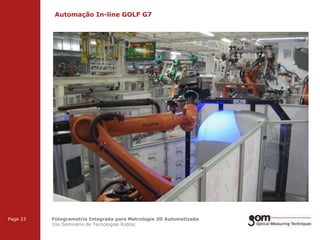

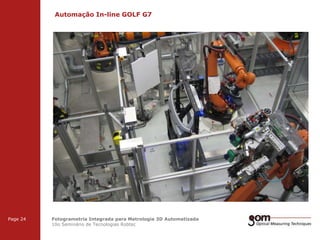

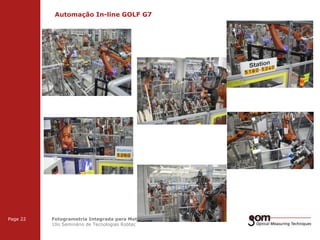

Automação In-line GOLF G7


Page 22







Page 23







Page 24







Page 25

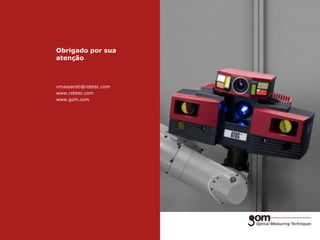

Obrigado por sua
atenção

vmassaroti@robtec.com
www.robtec.com
www.gom.com
