1. EXTINTORES DE INCÊNDIO
NBR 12693/2021
INSTRUTOR:
MEDIDAS DE SEGURANÇA
CONTRA INCÊNDIO (MSCI-I)
Extintores de Incêndio –
NBR 12693/2021
INSTRUTOR: 2ºTEN EDSON

3. CONCEITOS E DEFINIÇÕES
DIMENSIONAMENTO E INSTALAÇÃO
MANUTEÇÃO E RECARGA
OBJETIVOS:

4. CONCEITOS
E
DEFINIÇÕES
NBR 12693/2021

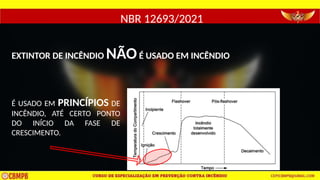

5. EXTINTOR DE INCÊNDIO NÃOÉ USADO EM INCÊNDIO
É USADO EM PRINCÍPIOS DE
INCÊNDIO, ATÉ CERTO PONTO
DO INÍCIO DA FASE DE
CRESCIMENTO.
NBR 12693/2021

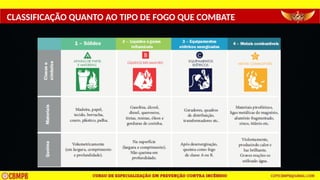

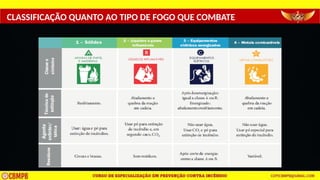

6. CLASSIFICAÇÃO QUANTO AO TIPO DE FOGO QUE COMBATE

7. CLASSIFICAÇÃO QUANTO AO TIPO DE FOGO QUE COMBATE

8. CLASSIFICAÇÃO QUANTO AO TIPO DE FOGO QUE COMBATE
Extintores de incêndio classe K, são designados para proteção
de cozinhas que utilizam óleos e gorduras vegetais ou
animais, devem ser comprovadamente ensaiados pelos
respectivos fabricantes, considerando-se as normas
internacionais de referência UL 711 para uso em fogos da
classe K, enquanto não houver Norma Brasileira específica. O
agente extintor Classe K funciona a partir da saponificação,
que é quando as misturas alcalinas do agente são aplicadas
para criar uma espuma de sabão na superfície onde ocorre o
incêndio retendo os vapores e extinguindo o fogo.

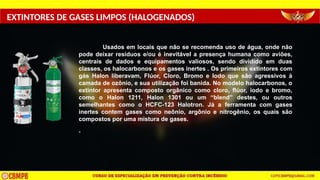

9. EXTINTORES DE GASES LIMPOS (HALOGENADOS)
Usados em locais que não se recomenda uso de água, onde não
pode deixar resíduos e/ou é inevitável a presença humana como aviões,
centrais de dados e equipamentos valiosos, sendo dividido em duas
classes, os halocarbonos e os gases inertes . Os primeiros extintores com
gás Halon liberavam, Flúor, Cloro, Bromo e Iodo que são agressivos à
camada de ozônio, e sua utilização foi banida. No modelo halocarbonos, o
extintor apresenta composto orgânico como cloro, flúor, iodo e bromo,
como o Halon 1211, Halon 1301 ou um “blend” destes, ou outros
semelhantes como o HCFC-123 Halotron. Já a ferramenta com gases
inertes contem gases como neônio, argônio e nitrogênio, os quais são
compostos por uma mistura de gases.
-

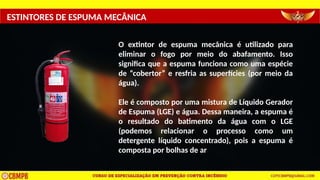

10. ESTINTORES DE ESPUMA MECÂNICA
O extintor de espuma mecânica é utilizado para
eliminar o fogo por meio do abafamento. Isso
significa que a espuma funciona como uma espécie
de “cobertor” e resfria as superfícies (por meio da
água).
Ele é composto por uma mistura de Líquido Gerador
de Espuma (LGE) e água. Dessa maneira, a espuma é
o resultado do batimento da água com o LGE
(podemos relacionar o processo como um
detergente líquido concentrado), pois a espuma é
composta por bolhas de ar

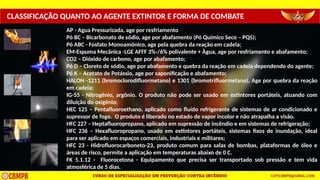

11. CLASSIFICAÇÃO QUANTO AO AGENTE EXTINTOR E FORMA DE COMBATE
AP - Agua Pressurizada, age por resfriamento
Pó BC – Bicarbonato de sódio, age por abafamento (Pó Químico Seco – PQS);
Pó ABC - Fosfato Monoamônico, age pela quebra da reação em cadeia;
EM-Espuma Mecânica -LGE AFFF 3%-/6% polivalente + Àgua, age por resfriamento e abafamento;
CO2 – Dióxido de carbono, age por abafamento;
Pó D – Cloreto de sódio, age por abafamento e quebra da reação em cadeia dependendo do agente;
Pó K – Acetato de Potássio, age por saponificação e abafamento;
HALON -1211 (bromoclorodifluormetano) e 1301 (bromotrifluormetano), Age por quebra da reação
em cadeia;
IG-55 - Nitrogênio, argônio. O produto não pode ser usado em extintores portáteis, atuando com
diluição do oxigênio;
HEC 125 – Pentafluoroethano, aplicado como fluído refrigerante de sistemas de ar condicionado e
supressor de fogo. O produto é liberado no estado de vapor incolor e não atrapalha a visão.
HFC 227 – Heptafluoropropano, aplicado em supressão de incêndio e em sistemas de refrigeração;
HFC 236 – Hexafluoropropano, usado em extintores portáteis, sistemas fixos de inundação, ideal
para ser aplicado em espaços comerciais, industriais e militares;
HFC 23 - Hidrofluorocarboneto-23, produto comum para salas de bombas, plataformas de óleo e
áreas de risco, permite a aplicação em temperaturas abaixo de 0 C.
FK 5.1.12 - Fluorocetona - Equipamento que precisa ser transportado sob pressão e tem vida
atmosférica de 5 dias.

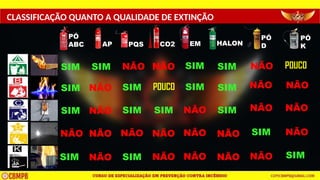

12. CLASSIFICAÇÃO QUANTO A QUALIDADE DE EXTINÇÃO
SIM
SIM
SIM
NÃO
SIM
NÃO
NÃO
NÃO
NÃO
NÃO
NÃO
SIM
SIM
SIM
NÃO
NÃO
NÃO
NÃO
SIM
NÃO
NÃO
NÃO
SIM
POUCO
SIM
PÓ
ABC AP PQS CO2 HALON
PÓ
D
PÓ
K
NÃO
NÃO
NÃO
SIM
SIM
SIM
SIM
NÃO
NÃO
EM
SIM
SIM
NÃO
NÃO
NÃO
POUCO

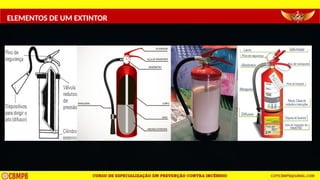

13. ELEMENTOS DE UM EXTINTOR

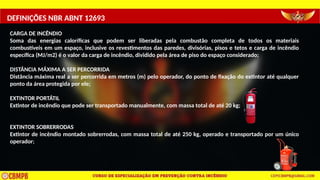

14. DEFINIÇÕES NBR ABNT 12693
CARGA DE INCÊNDIO
Soma das energias caloríficas que podem ser liberadas pela combustão completa de todos os materiais
combustíveis em um espaço, inclusive os revestimentos das paredes, divisórias, pisos e tetos e carga de incêndio
específica (MJ/m2) é o valor da carga de incêndio, dividido pela área de piso do espaço considerado;
DISTÂNCIA MÁXIMA A SER PERCORRIDA
Distância máxima real a ser percorrida em metros (m) pelo operador, do ponto de fixação do extintor até qualquer
ponto da área protegida por ele;
EXTINTOR PORTÁTIL
Extintor de incêndio que pode ser transportado manualmente, com massa total de até 20 kg;
EXTINTOR SOBRERRODAS
Extintor de incêndio montado sobrerrodas, com massa total de até 250 kg, operado e transportado por um único
operador;

15. DEFINIÇÕES NBR ABNT 12693

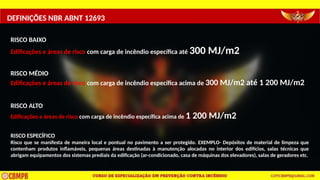

RISCO BAIXO
Edificações e áreas de risco com carga de incêndio específica até 300 MJ/m2
RISCO MÉDIO
Edificações e áreas de risco com carga de incêndio específica acima de 300 MJ/m2 até 1 200 MJ/m2
RISCO ALTO
Edificações e áreas de risco com carga de incêndio específica acima de 1 200 MJ/m2
RISCO ESPECÍFICO
Risco que se manifesta de maneira local e pontual no pavimento a ser protegido. EXEMPLO- Depósitos de material de limpeza que
contenham produtos inflamáveis, pequenas áreas destinadas à manutenção alocadas no interior dos edifícios, salas técnicas que
abrigam equipamentos dos sistemas prediais da edificação (ar-condicionado, casa de máquinas dos elevadores), salas de geradores etc.

16. DEFINIÇÕES NBR ABNT 12693
CAPACIDADE
EXTINTORA
Medida do poder de
extinção de fogo de
um extintor, obtida
em ensaio prático
normalizado;
ENSAIO PARA SABER A CAPACIDADE EXTINTORA DE
EXTINTORES CLASSE B

17. DEFINIÇÕES NBR ABNT 12693 – CAPACIDADE EXTINTORA
ENSAIO PARA SABER A CAPACIDADE EXTINTORA DE EXTINTORES CLASSE A
209 elementos
45x45x1220 mm
160 elementos
45x90x1500 mm
192 elementos
45x90x1850 mm

18. DIMENSIONAMENTO
E INSTALAÇÃO DOS
EXTINTORES

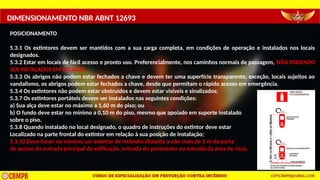

19. DIMENSIONAMENTO NBR ABNT 12693
POSICIONAMENTO
5.3.1 Os extintores devem ser mantidos com a sua carga completa, em condições de operação e instalados nos locais
designados.
5.3.2 Estar em locais de fácil acesso e pronto uso. Preferencialmente, nos caminhos normais de passagem, NÃO PODENDO
SER INSTALADOS EM ESCADAS.
5.3.3 Os abrigos não podem estar fechados a chave e devem ter uma superfície transparente, exceção, locais sujeitos ao
vandalismo, os abrigos podem estar fechados a chave, desde que permitam o rápido acesso em emergência.
5.3.4 Os extintores não podem estar obstruídos e devem estar visíveis e sinalizados;
5.3.7 Os extintores portáteis devem ser instalados nas seguintes condições:
a) Sua alça deve estar no máximo a 1,60 m do piso; ou
b) O fundo deve estar no mínimo a 0,10 m do piso, mesmo que apoiado em suporte instalado
sobre o piso.
5.3.8 Quando instalado no local designado, o quadro de instruções do extintor deve estar
Localizado na parte frontal do extintor em relação à sua posição de instalação;
5.3.10 Deve haver no mínimo um extintor de incêndio distante a não mais de 5 m da porta
de acesso da entrada principal da edificação, entrada do pavimento ou entrada da área de risco.

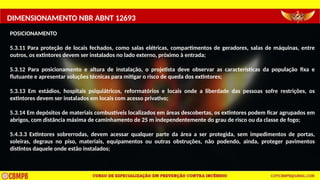

20. DIMENSIONAMENTO NBR ABNT 12693
POSICIONAMENTO
5.3.11 Para proteção de locais fechados, como salas elétricas, compartimentos de geradores, salas de máquinas, entre
outros, os extintores devem ser instalados no lado externo, próximo à entrada;
5.3.12 Para posicionamento e altura de instalação, o projetista deve observar as características da população fixa e
flutuante e apresentar soluções técnicas para mitigar o risco de queda dos extintores;
5.3.13 Em estádios, hospitais psiquiátricos, reformatórios e locais onde a liberdade das pessoas sofre restrições, os
extintores devem ser instalados em locais com acesso privativo;
5.3.14 Em depósitos de materiais combustíveis localizados em áreas descobertas, os extintores podem ficar agrupados em
abrigos, com distância máxima de caminhamento de 25 m independentemente do grau de risco ou da classe de fogo;
5.4.3.3 Extintores sobrerrodas, devem acessar qualquer parte da área a ser protegida, sem impedimentos de portas,
soleiras, degraus no piso, materiais, equipamentos ou outras obstruções, não podendo, ainda, proteger pavimentos
distintos daquele onde estão instalados;

21. DIMENSIONAMENTO NBR ABNT 12693
QUANTITATIVO

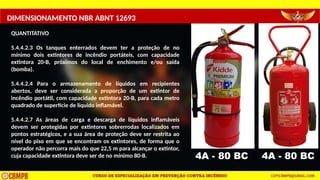

22. DIMENSIONAMENTO NBR ABNT 12693
QUANTITATIVO
5.4.4.2.3 Os tanques enterrados devem ter a proteção de no
mínimo dois extintores de incêndio portáteis, com capacidade
extintora 20-B, próximos do local de enchimento e/ou saída
(bomba).
5.4.4.2.4 Para o armazenamento de líquidos em recipientes
abertos, deve ser considerada a proporção de um extintor de
incêndio portátil, com capacidade extintora 20-B, para cada metro
quadrado de superfície de líquido inflamável.
5.4.4.2.7 As áreas de carga e descarga de líquidos inflamáveis
devem ser protegidas por extintores sobrerrodas localizados em
pontos estratégicos, e a sua área de proteção deve ser restrita ao
nível do piso em que se encontram os extintores, de forma que o
operador não percorra mais do que 22,5 m para alcançar o extintor,
cuja capacidade extintora deve ser de no mínimo 80-B. 4A - 80 BC 4A - 80 BC

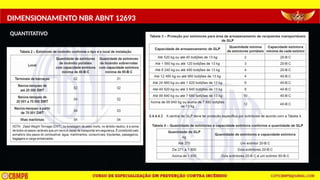

23. DIMENSIONAMENTO NBR ABNT 12693
QUANTITATIVO

24. DIMENSIONAMENTO NBR ABNT 12693
QUANTITATIVO

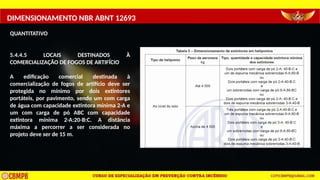

5.4.4.5 LOCAIS DESTINADOS À
COMERCIALIZAÇÃO DE FOGOS DE ARTIFÍCIO
A edificação comercial destinada à
comercialização de fogos de artifício deve ser
protegida no mínimo por dois extintores
portáteis, por pavimento, sendo um com carga
de água com capacidade extintora mínima 2-A e
um com carga de pó ABC com capacidade
extintora mínima 2-A:20-B:C. A distância
máxima a percorrer a ser considerada no
projeto deve ser de 15 m.

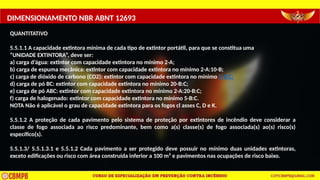

25. DIMENSIONAMENTO NBR ABNT 12693
QUANTITATIVO
5.5.1.1 A capacidade extintora mínima de cada tipo de extintor portátil, para que se constitua uma
“UNIDADE EXTINTORA”, deve ser:
a) carga d’água: extintor com capacidade extintora no mínimo 2-A;
b) carga de espuma mecânica: extintor com capacidade extintora no mínimo 2-A:10-B;
c) carga de dióxido de carbono (CO2): extintor com capacidade extintora no mínimo 5-B:C;
d) carga de pó BC: extintor com capacidade extintora no mínimo 20-B:C;
e) carga de pó ABC: extintor com capacidade extintora no mínimo 2-A:20-B:C;
f) carga de halogenado: extintor com capacidade extintora no mínimo 5-B:C.
NOTA Não é aplicável o grau de capacidade extintora para os fogos cl asses C, D e K.
5.5.1.2 A proteção de cada pavimento pelo sistema de proteção por extintores de incêndio deve considerar a
classe de fogo associada ao risco predominante, bem como a(s) classe(s) de fogo associada(s) ao(s) risco(s)
específico(s).
5.5.1.3/ 5.5.1.3.1 e 5.5.1.2 Cada pavimento a ser protegido deve possuir no mínimo duas unidades extintoras,
exceto edificações ou risco com área construída inferior a 100 m² e pavimentos nas ocupações de risco baixo.

26. DIMENSIONAMENTO NBR ABNT 12693
CAPACIDADES E DISTÂNCIAMENTOS MÍNIMOS

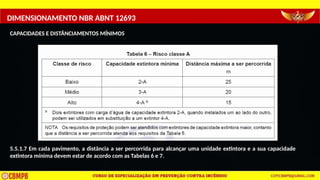

5.5.1.7 Em cada pavimento, a distância a ser percorrida para alcançar uma unidade extintora e a sua capacidade
extintora mínima devem estar de acordo com as Tabelas 6 e 7.

27. DIMENSIONAMENTO NBR ABNT 12693
CAPACIDADES E DISTÂNCIAMENTOS MÍNIMOS

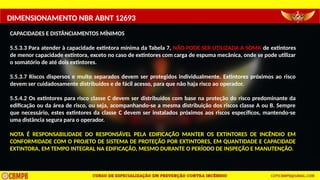

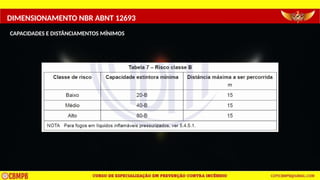

28. DIMENSIONAMENTO NBR ABNT 12693
CAPACIDADES E DISTÂNCIAMENTOS MÍNIMOS
5.5.3.3 Para atender à capacidade extintora mínima da Tabela 7, NÃO PODE SER UTILIZADA A SOMA de extintores
de menor capacidade extintora, exceto no caso de extintores com carga de espuma mecânica, onde se pode utilizar
o somatório de até dois extintores.
5.5.3.7 Riscos dispersos e muito separados devem ser protegidos individualmente. Extintores próximos ao risco
devem ser cuidadosamente distribuídos e de fácil acesso, para que não haja risco ao operador.
5.5.4.2 Os extintores para risco classe C devem ser distribuídos com base na proteção do risco predominante da
edificação ou da área de risco, ou seja, acompanhando-se a mesma distribuição dos riscos classe A ou B. Sempre
que necessário, estes extintores da classe C devem ser instalados próximos aos riscos específicos, mantendo-se
uma distância segura para o operador.
NOTA É RESPONSABILIDADE DO RESPONSÁVEL PELA EDIFICAÇÃO MANTER OS EXTINTORES DE INCÊNDIO EM
CONFORMIDADE COM O PROJETO DE SISTEMA DE PROTEÇÃO POR EXTINTORES, EM QUANTIDADE E CAPACIDADE
EXTINTORA, EM TEMPO INTEGRAL NA EDIFICAÇÃO, MESMO DURANTE O PERÍODO DE INSPEÇÃO E MANUTENÇÃO.

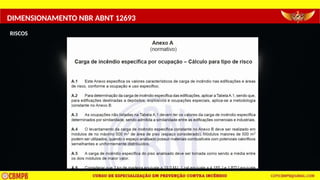

29. DIMENSIONAMENTO NBR ABNT 12693
RISCOS

30. DIMENSIONAMENTO NBR ABNT 12693
