O depurador de ar Electrolux DE60B possui filtros metálico e de carvão ativado para filtrar a gordura e odores, respectivamente. Ele pode ser instalado em baixo de um armário ou parede, entre 65-75 cm acima do fogão, e deve ser conectado à rede elétrica compatível antes do uso para remover fumaça e vapores da cozinha.

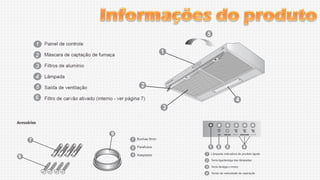

1. Depurador de Ar Electrolux DE60B - 60 cm

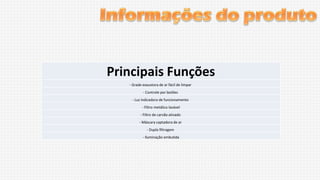

2. Principais Funções
- Grade exaustora de ar fácil de limpar
- Controle por botões
- Luz indicadora de funcionamento
- Filtro metálico lavável
- Filtro de carvão ativado
- Máscara captadora de ar
- Dupla filtragem
- Iluminação embutida

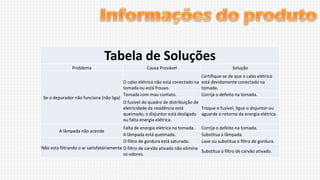

3. Tabela de Soluções
Problema
Se o depurador não funciona (não liga)
Causa Provável
Certifique-se de que o cabo elétrico
O cabo elétrico não está conectado na está devidamente conectado na
tomada ou está frouxo.
tomada.
Tomada com mau contato.
Corrija o defeito na tomada.
O fusível do quadro de distribuição de
eletricidade da residência está
Troque o fusível, ligue o disjuntor ou
queimado, o disjuntor está desligado aguarde o retorno da energia elétrica.
ou falta energia elétrica.
Falta de energia elétrica na tomada.
A lâmpada está queimada.
O filtro de gordura está saturado.
Não esta filtrando o ar satisfatóriamente O filtro de carvão ativado não elimina
os odores.
A lâmpada não acende
Solução
Corrija o defeito na tomada.
Substitua a lâmpada.
Lave ou substitua o filtro de gordura.
Substitua o filtro de carvão ativado.

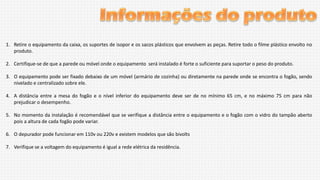

5. 1. Retire o equipamento da caixa, os suportes de isopor e os sacos plásticos que envolvem as peças. Retire todo o filme plástico envolto no
produto.
2. Certifique-se de que a parede ou móvel onde o equipamento será instalado é forte o suficiente para suportar o peso do produto.
3. O equipamento pode ser fixado debaixo de um móvel (armário de cozinha) ou diretamente na parede onde se encontra o fogão, sendo
nivelado e centralizado sobre ele.
4. A distância entre a mesa do fogão e o nível inferior do equipamento deve ser de no mínimo 65 cm, e no máximo 75 cm para não
prejudicar o desempenho.
5. No momento da instalação é recomendável que se verifique a distância entre o equipamento e o fogão com o vidro do tampão aberto
pois a altura de cada fogão pode variar.
6. O depurador pode funcionar em 110v ou 220v e existem modelos que são bivolts
7. Verifique se a voltagem do equipamento é igual a rede elétrica da residência.

6. Tipos de saída do ar

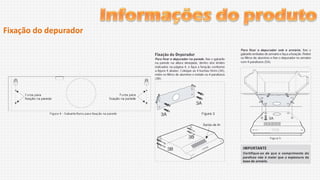

7. Fixação do depurador

8. Instalação elétrica
1. Antes de ligar o
depurador, certifiquese que a que a rede
elétrica da residência é
igual ao do depurador.

9. Instalação elétrica
2. Recomendável ligar o depurador por 5
minutos antes de começar a cozinhar e
mantê-lo ligado por aproximadamente
15 minutos depois do termino do
cozimento.
